MANUALE UTENTE LH50 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.support

MACCHINA PIROGRAFICA

Continuiamo a impegnarci per fornirvi strumenti a prezzipetitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi di alta qualità e non significa necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare Fate attenzione quando effettuate un ordine con noi se state effettivamente risparmiando la metà rispetto ai grandi marchi.

VEVOR®

TOUGH TOOLS, HALF PRICE

MACCHINA PIROGRAFICA

MODELLO: LH50

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitaretattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale distruzioni.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo si applica al prodotto e a tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esseresmaltito con i normali rifiuti domestici, ma deve essere portato in unpunto di raccolta per il riciclaggio di apparecchi elettricelestronici
	Questo simbolo, posto prima di un'avvertenza sulla sicurezza, indica una sorta di precauzione, avvertimento o pericolo. Ignorare questa avvertenza può causare incidenti. Seguire sempre le raccomandazioni riportate di seguito per ridurre il rischio di lesioni, incendi ofolgorazione.
	Questo prodotto è di classe di protezione II. Ciò significa che è dotato di isolamento migliorato doppio.

INFORMAZIONI FCC

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte

responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare

l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle

seguenti due condizioni:

1) Questo prodotto potrebbe causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze potrebbe causare un funzionament indesiderato.

ATTENZIONE: Modifiche o cambiamenti a questo prodotto non sono espressamente approvati dalla parte. La responsabilità della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per una Classe Dispositivo digitale B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un ambiente residenziale installazione.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare danni

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verificheranno interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, l'utente è incoraggiato a provare a correggere l'interferenza mediante una o più delle seguenti misure.

ÿ Riorientare o riposizionare l'antenna ricevente.

ÿ Aumentare la distanza tra il prodotto e il ricevitore.

ÿ Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il il ricevitore è collegato.

ÿ Per assistenza, rivolgersi al rivenditore o a un tecnico radio/TV esperto.

IMPORTANTI MISURE DI SICUREZZA

AVVERTIMENTO:

1. Le avvertenze devono essere seguite attentamente per evitare lesioni al corpo. L'uso improprio può provocare scosse elettriche, incendi, lesioni personali e altri danni:

1) Tenere la macchina scollegata quando la si sposta.
2) Tenere scollegato durante l'installazione degli accessori.
3) Posizionare su una piattaforma piana e stabile e utilizzare in condizioni di ventilazione.
4) Indossare speciali dispositivi di protezione individuale durante l'uso della macchina.
5) Non utilizzare questa macchina in luoghi pericolosi.
6) Utilizzarlo solo quando la macchina funziona correttamente.

7) Non smontare e riparare questa macchina.

8) Non utilizzare una presa CA non adatta.

9) Non toccare la piastra riscaldante quando la macchina è in fase di riscaldamento.

10) Non utilizzare in ambienti umidi o a contatto con l'acqua. Inoltre, non

infiltrare liquido nella macchina per prevenire incendi o scosse elettriche causate da cortocircuito circuito.

11) Non utilizzare un alimentatore che non soddisfi la tensione nominale. L'alimentazione

Un'alimentazione che non soddisfa la tensione specificata può causare incendi o scosse elettriche.

12) Assicurarsi che la macchina sia collegata a terra per evitare danni alla persona.

13) Non toccare l'asta rotante o la parte del cuscinetto con le dita durante l'uso in

caso di lesioni.

14) Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione dalla presa di corrente. la presa.

15) Non utilizzare la macchina durante temporali o fulmini per evitare danni alla

la macchina.

16) Posizionare la macchina in modo uniforme sul tavolo ignifugo e tenerla lontana da

oggetti infiammabili ed esplosivi.

17) Interrompere l'uso se la macchina emette fumo, un odore particolare o diventa

rumorosi e in altre condizioni anomale.

18)Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone

con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e

conoscenza se hanno ricevuto supervisione o istruzioni riguardanti l'uso dell'

l'apparecchio in modo sicuro e comprendere i pericoli connessi. I bambini non devono giocare con

l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.

1. Attacco tipo Y: se il cavo di alimentazione è danneggiato, deve essere sostituito dal

produttore, il suo agente di assistenza o persone parimenti qualificate per evitare pericoli.

1. Per evitare pericoli dovuti al ripristino involontario del dispositivo di protezione termica, questo

l'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, o

collegato a un circuito che viene regolarmente acceso e spento dalla società di servizi.

1. Durante il processo di regolazione della temperatura, si verificherà un leggero ritardo nel display digitale

temperatura, il che è un fenomeno normale, attenderenamento.

CONSERVARE QUESTE ISTRUZIONI

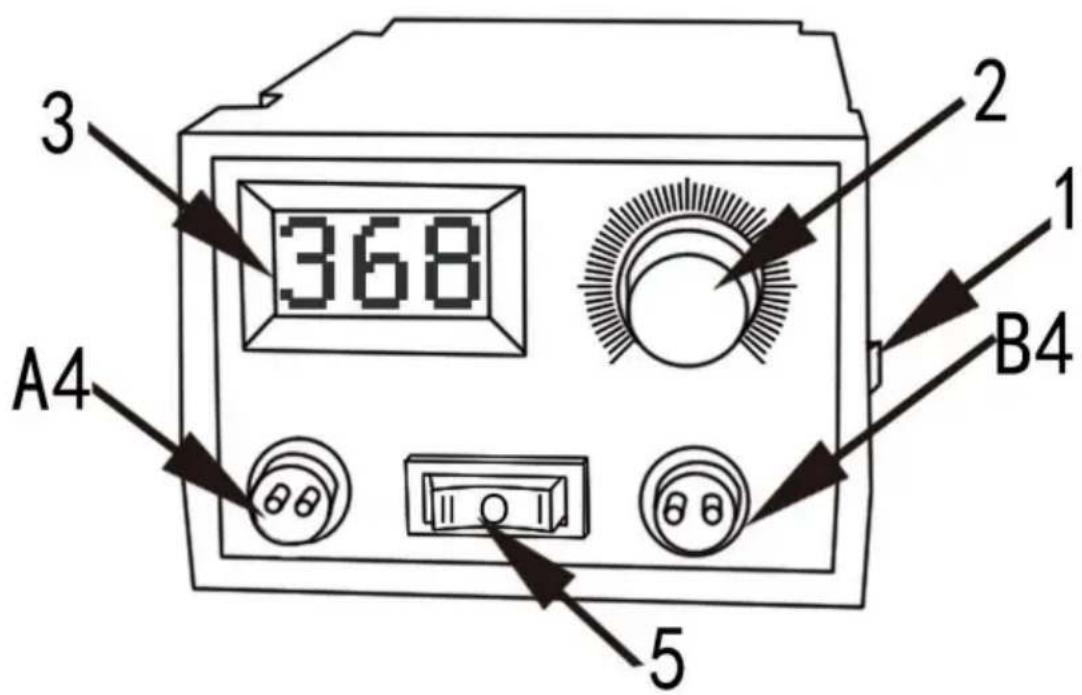

Manuale di istruzioni della macchinairografica

3 368 A4 2 1 B4 5

1) Interruttore della macchina pirografica: accendere l'interruttore quando la si utilizza e spegnerla quando non in uso per evitare pericoli. 2) Regolatore di temperatura: serve per regolare la temperatura della penna che brucia il legno, bassa rendering della temperatura per regolare la temperatura nell'area grigio chiaro, l'area rossa è l'area ad alta temperatura, l'area ad alta temperatura è principalmente la verniciatura della linea effetto.

La regolazione della temperatura della penna per la combustione del legno avviene lentamente tramite il termostato, prima di tutto, la temperatura viene regolata a circa 600 gradi e

poi regolato lentamente ad un posto più basso, la temperatura migliore è di circa 300-500

gradi. Il rendering a bassa temperatura è più efficace se utilizzato a temperature comprese tra 250 e 400 gradi.

Durante il rendering della regolazione della temperatura, la visione della penna che brucia il legno può bruciare colori chiari sul materiale, la temperatura in questo momento è il miglior effetto di rendering

(Densità e umidità del materiale diverse richiedono temperature ottimali diverse, si prega di essere pazienti durante il debug). È possibile disegnare il dipinto a colori con diverse tonalità.

e stratifica ancora e ancora. Se la temperatura è troppo alta, è difficile eseguire il rendering il delicato effetto dell'immagine. Quando si traccia la linea la temperatura può essere

opportunamente aumentato e linee morbide possono essere disegnate secondo le proprie esigenze situazione. Se vuoi cuocere bene la linea, dovresti imparare a rallentare la penna a bassa temperatura. Più bassa è la temperatura della legna utilizzata, più più lenta è la penna che scrive, migliore sarà l'effetto pittorico.

3) Termometro: la temperatura della macchina pirografica viene regolata da regolazione del valore della temperatura e l'intervallo di visualizzazione della regolazione della temperatura è 300-700 gradi. 4) Presa

per penna pirografica: due con configurazione a doppia porta, premere il pulsante per cambiare rapidamente le penne. La spina della penna pirografica deve essere abbinata strettamente alla presa, la spina deve essere inserita nella parte inferiore della presa, che dovrebbe essere abbinati in modo uniforme per evitare il surriscaldamento e la combustione degli accessori.

5) Interruttore di conversione: quando si utilizza la penna pirotecnica A-point, premere I e La penna pirotecnica A-point si accenderà e genererà immediatamente calore. Quando si utilizza la penna pirotecnica con punta B, premere II e la penna pirotecnica con punta B la penna che brucia si accenderà e genererà immediatamente calore.

Nota per la macchina pirografica:

1) Stringere la vite della punta della penna quando si applica la punta della penna, evitare un contatto scadente tra la punta della penna e il terminale in modo che la punta della penna non sia calda. Il surriscaldamento del terminale brucerà gli accessori, se il terminale è troppo caldo, è il la punta della penna non è ben fissata, è opportuno fissarla tempestivamente con un cacciavite.
2) Selezionare un filo riscaldante inferiore a 1 mm come punta della penna. Non scegliere altri materiali in filo non riscaldanti come il filo di ferro come punta della penna, che è molto pericoloso e facile bruciare tutti gli accessori nel movimento, ed è facile causare scosse elettriche incendi.

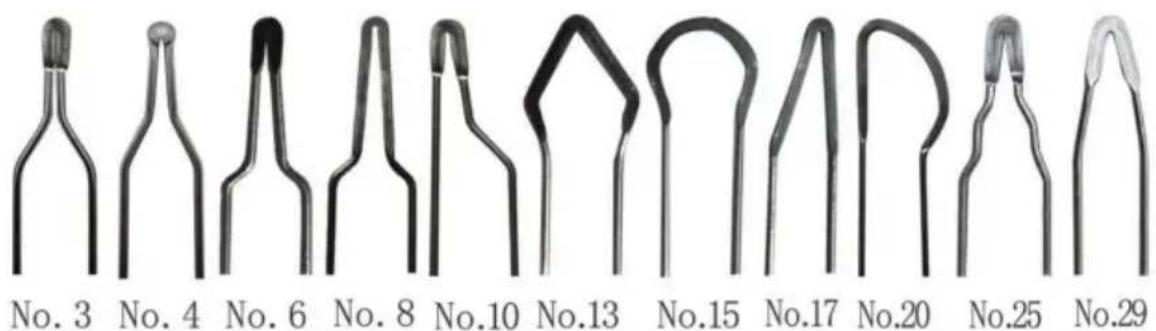

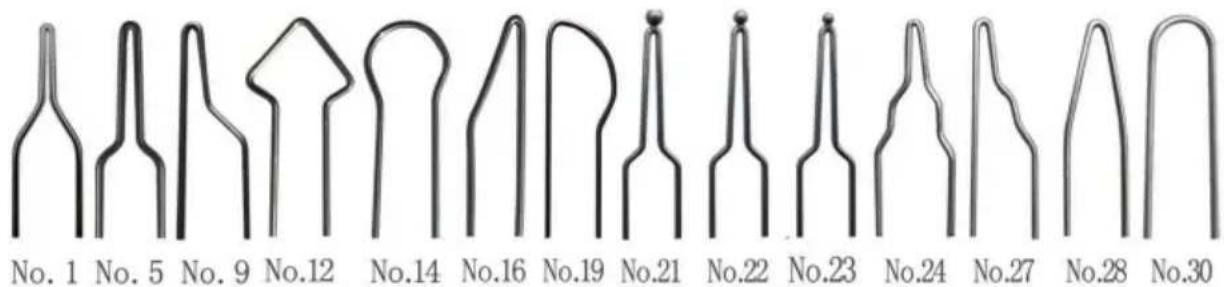

Istruzioni per l'uso della punta del filo pepitografia

1) La funzione della punta della penna a filo piegato è introdotta

Suggerimenti per l'utilizzo di una punta di penna con filo metallico piegato. La funzione principale di una punta di penna piegata è quella di tracciare linee e riprodurre piccole aree di capelli di seta. Quando si tracciano linee, l'indicatore blu sulla manopola di controllo della temperatura punta verso circa 250 °C-350 °C. Muovere lentamente la penna e non troppo velocemente. Osservare i bordi lisci del colore della linea: il colore complessivo dovrebbe essere uniforme e perfetto. Durante il rendering, regolare la temperatura a circa 220 °C-300 °C e disegnare linee sottili a una temperatura di circa 250 °C-350

2) Introduzione alla funzione della testa della penna con filo metallico di forma piattantia

Suggerimenti per l'uso di punte di penne a punta in filo metallico: le punte di penne a punta sono ideali per disegnare linee sottili e riprodurre dettagli fini. La temperatura per disegnare linee sottili è di 220-250 °C, mentre quella per riprodurre dettagli fini è di

220-230ÿ Durante il rendering, è meglio osservare il leggero cambiamento di colore su la zucca e la tavola di legno, e gradualmente intensificare il colore in modo che il Il colore è delicato e intenso. La resa dei colori scuri è migliore a circa 300°C.

3) Introduzione alla funzione della punta della penna a filo piatto

La testa della penna in filo metallico piatto è utilizzata principalmente per il rendering piatto e la seta laterale disegno lineare. La temperatura per il rendering piatto è di circa 220°C-200°C

colori chiari e 300°C-400°C per i colori scuri.

Riepilogo: La temperatura della testa della penna introdotta in precedenza non dovrebbe essere troppo dogmatica e rigida. A seconda della densità, dell'umidità e della durezza de materiale utilizzato per la saldatura, la temperatura richiesta per la saldatura può variare. I possibile imparare dall'esperimento e adattarlo in modo flessibile per trovare la temperatura più adatta. Che si tratti di scrittura, ricalco o rendering, se si desiderano buoni risultati, è preferibile utilizzare la penna lentamente a basse temperature per approfondire strato dopo strato. Non utilizzare mai una penna rapidamente ad alte temperature. È difficile vedere opere con linee irregolari, colori di rendering irregolari, profondità irregolare, immagini ruvide edelicate.

Installazione corretta della punta della penna per pirografia

La punta della penna pirografica non è calda, e la temperatura aumenta improvvisamente e poi diminuisce improvvisamente. Si formano scintille dalla punta della penna e il portapenna è caldo da impugnare. Quali sono le cause? È colpa dell'installazione errata della punta della penna.

	Svitare entrambe le viti della penna e staccarle dal foro dove si trova laLa testa della penna è installata, facilitandone l'inserimento fluido fino in fondo.L'effetto è mostrato nell'immagineopra.
	L'immagine sopra mostra correttamente l'effetto inserendo i due perni della punta della penna nella parte inferiore del forà all'interno
	Infine, stringere le due viti con la coppia di serraggio adeguata, assicurandosi di stringere bo
	La vite non tiene i due perni della punta della penna, errore! La punta della penna non si riscalda correttamente.

Ci sono alcuni sintomi di un'installazione non corretta della punta della penna, che sono il calore anomalo della punta della penna, la temperatura instabile della punta della penna, le scintille generate dalla punta della penna, il riscaldamento della colonna di rame e il calore bruciante del portapenne.

Suggerimenti per l'utilizzo delle punte delle penne picografia

46H 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Regola la temperatura secondo l'intervallo mostrato nel diagramma, prova a sollevare la penna e ad applicare una leggera pressione. Muovi la penna più velocemente e brucerà linee sottili e chiare. Rallenta la velocità della penna e una maggiore pressione verso il basso brucerà linee larghe e scure. Usa questo metodo.

per provare tecniche ed effetti diversi

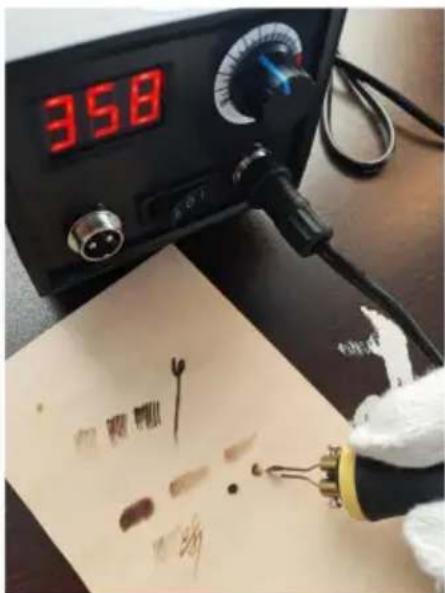

358 10000000000000000000000000000000000000000000000000000000000000000000000000000000000

Regola la temperatura su diversi intervalli tra 350 e 550 °C. Usando la punta della penna mostrata in figura, prova a sollevarla delicatamente e ad applicare pressione per muoverla più velocemente. Traccia un percorso ellittico avanti e indietro sui lati sinistro e destro del percorso della penna, creando un effetto grigio chiaro uniforme. Allo stesso modo, se la penna si muove lentamente, una maggiore pressione verso il basso creerà un effetto più scuro. Usa questo metodo per provare diverse tecniche ed effetti variando la velocità, la direzione e la pressione di scrittura.

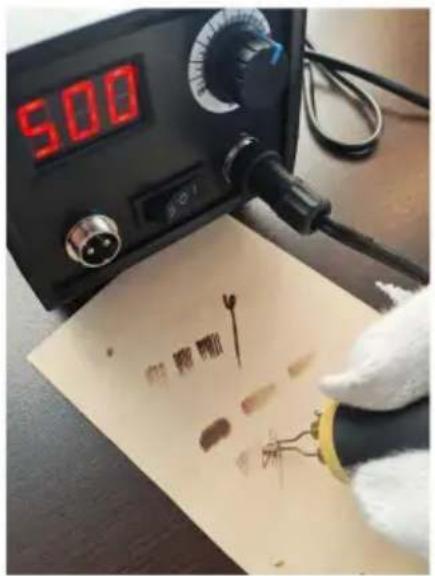

500

Regola la temperatura in base all'intervallo di temperatura indicato sul grafico e usa questo tipo di punta della penna. Prova a sollevare la penna con una leggera pressione e a muoverla più velocemente, il che brucerà le linee sottili e chiare. Rallenta la velocità della penna e una maggiore pressione verso il basso brucerà le linee larghe e scure. Usa questo Metodo per provare tecniche ed effetti diversi variando la velocità, la direzione e la pressione della scrittura.

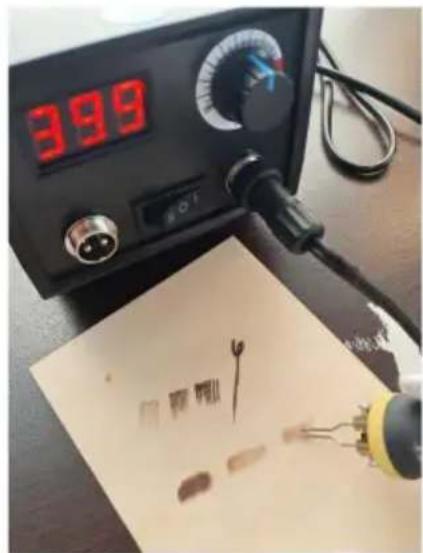

399

Regola la temperatura su diversi intervalli tra 400 e 600 °C. Usando la punta della penna mostrata nell'immagine, prova a sollevare delicatamente la penna e ad applicare pressione per muoverla più velocemente. Traccia un percorso ellittico avanti e indietro sui lati sinistro e destro del percorso della penna, che creerà un effetto grigio chiaro uniforme. Allo stesso modo, se la penna si muove lentamente, una maggiore pressione verso il basso creerà un effetto più scuro. Usa questo metodo per provare diverse tecniche ed effetti variando la direzione della velocità e la pressione di scrittura.

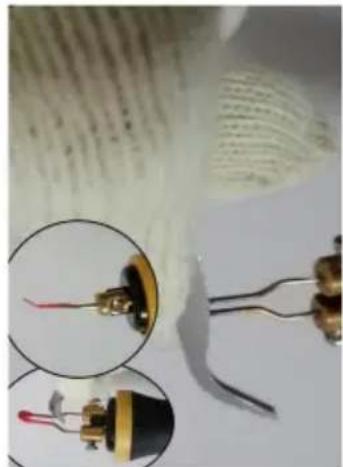

Suggerimenti per l'uso di utensili e coltelli pepiragrafia

Questo è un rendering della pirografia appena fatta. Più avanti, mostreremo le tecniche di utilizzo con un coltello da intaglio.

Usa un coltello da intaglio per raschiare via immagini o difetti indesiderati. Quando raschi, procedi delicatamente e cerca di ottenere un risultato il più piatto e liscio possibile.

Tecniche come l'uso di un coltello da intaglio per raschiare via le luci, le linee sottili e aumentare la luminosità dei toni di colore locali nell'immagine

1) Utilizzare una pinzetta per bloccare e regolare l'angolazione della testa della penna. L'angolo predefinito della fabbrica la testa della penna è relativamente piccola. Quando si aumenta l'angolo del testa della penna, prima imposta la temperatura al più alto. Quando la testa della penna diventa rosso e ha una buona plasticità, usa una pinzetta per stringere e piegare il angolazione della testa della penna. 2) Quando si sostituisce la punta della penna, è molto caldo e può facilmente bruciare il pelle. È più sicuro sostituirlo con pinzette.

Precauzioni per l'uso del portapenneirografico

Quando si utilizza una penna pirografica, la temperatura della punta della penna è molto elevata.

Quando si posiziona la penna nel supporto, è importante evitare il

la punta della penna ad alta temperatura entra in contatto con il supporto per evitare

bruciandolo. Quando si posiziona la penna sul supporto, utilizzare il supporto per penna per

contattare e fissare il pennello pirografico. È vietato per il

la punta della penna ad alta temperatura non entri in contatto con nessuna parte del supporto.

Dati tecnici

Modello	LH50
Tensione nominale	120 V ~ 60 Hz per gli Stati Uniti 220-240 V ~ 50 Hz per l'UE o l'AU
Energia 20W

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 2000CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
