LH50 - Outil de gravure Vevor - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LH50 Vevor au format PDF.
| Type de produit | Machine de pyrogravure (pyrographie) |
| Modèle | LH50 |
| Marque | Vevor |
| Alimentation | 120 V ~ 60 Hz (US) / 220-240 V ~ 50 Hz (UE/AU) |
| Puissance | 20 W |
| Plage de température | 300 à 700 °C |
| Nombre de ports pour stylo | 2 (double port avec commutation) |
| Régulateur de température | Molette de réglage progressif |
| Affichage | Numérique (thermomètre intégré) |
| Types de pointes compatibles | Fil courbé, fil pointu, fil plat (pour ligne, rendu, détail) |
| Classe de protection | Classe II (double isolation) |
| Normes | CE, FCC Partie 15 (classe B) |
| Utilisation recommandée | Pyrogravure sur bois, gourdes, cuir, etc. |
| Sécurité | Arrêt automatique, consignes de sécurité détaillées |
| Entretien | Nettoyer après usage, ranger dans un endroit sec et ignifugé |
| Accessoires inclus | Plusieurs pointes de stylo, pince à épiler, support de stylo |
| Réparabilité | Pièces détachées disponibles via SAV Vevor ; remplacement par professionnel recommandé pour le cordon |
| Garantie | Certificat de garantie électronique sur www.vevor.com/support |
FOIRE AUX QUESTIONS - LH50 Vevor
Questions des utilisateurs sur LH50 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Outil de gravure au format PDF gratuitement ! Retrouvez votre notice LH50 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LH50 de la marque Vevor.
MODE D'EMPLOI LH50 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com
Machine de pyrographie
Nous continuons à nous engager à vous fournir des outils à des prix attractifs.
Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier. Soyez prudent lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique www.vevor.com/support
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.
 | Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manued'instructions. |
 | ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit doit être collecté séparément dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits ainsi marqués peuvent ne pas être jeté avec les ordures ménagères normales, mais doit être apporté à un point de collecte pour le recyclage des appareils électriques électroniques |
 | Ce symbole, placé devant une remarque de sécurité, indique une précaution, un avertissement ou un danger. Ignorer cet avertissement peut entraîner un accident. Veuillez toujours suivre les recommandations ci-dessous pour réduire les risques de blessure, d'incendie oud'électrocution. |
 | Ce produit est de classe de protection II. Cela signifie qu'il est équipé isolation renforcée oudouble. |
Informations FCC
ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !
Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :
1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.
AVERTISSEMENT : Les changements ou modifications apportés à ce produit ne sont pas expressément approuvés par la partie. La responsabilité de conformité pourrait annuler le droit de l'utilisateur à faire fonctionner le produit.
Remarque : Ce produit a été testé et jugé conforme aux limites d'une classe
Appareil numérique de catégorie B, conformément à la partie 15 des règles de la FCC. Ces limites visent à fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel.
Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il ne est pas installé et utilisé conformément aux instructions, peut causer des dommages et interférences avec les communications radio. Cependant, rien ne garantit que
Aucune interférence ne se produira dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, qui peuvent être déterminées en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger le problème d'interférence par une ou plusieurs des mesures suivantes.
Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre le produit et le récepteur.
Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de
Avertissement:
- Les avertissements doivent être suivis attentivement pour éviter les blessures corporelles. Une mauvaise utilisation peut entraîner un choc électrique, un incendie, des blessures corporelles et d'autres dommages :
1) Gardez l'appareil débranché lorsque vous le déplacez. 2) Gardez l'appareil débranché lors de l'installation des accessoires. 3) Placer sur une plate-forme plane et stable et faire fonctionner dans des conditions ventilées. 4) Portez un équipement de protection spécial lors de l'utilisation de la machine. 5) N'utilisez pas cette machine dans un endroit dangereux. 6) Ne l'utilisez que lorsque la machine fonctionne directement.
7) Ne démontez pas et ne réparez pas cette machine. 8) N'utilisez pas de prise secteur inadaptée. 9) Ne touchez pas la plaque chauffante lorsque la machine chauffe. 10) Ne pas utiliser dans un environnement humide ou au contact de l'eau. De plus, ne pas infiltrer du liquide dans la machine pour éviter un incendie ou un choc électrique causé par un court-circuit. 11) N'utilisez pas d'alimentation électrique dont la tension nominale n'est pas conforme. Une alimentation qui ne correspond pas à la tension spécifiée peut provoquer un incendie ou un choc électrique. 12) Assurez-vous que la machine est mise à la terre afin de ne pas causer de dommages corporels. 13) Ne touchez pas la tige rotative ou la partie portante avec vos doigts pendant l'utilisation pour éviter des blessures. 14) Si la machine n'est pas utilisée pendant une longue période, veuillez débrancher le cordon d'alimentation de la prise. 15) N'utilisez pas la machine pendant les orages ou les éclairs pour éviter d'endommager la machine. 16) Placez la machine en douceur sur la table ignifuge et tenez-la à l'écart des articles inflammables et explosifs. 17) Veuillez cesser de l'utiliser si la machine fume, émet une odeur particulière ou devient bruyante et dans d'autres conditions anormales. 18) Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances s'ils ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance. 2. Fixation de type Y : Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter tout danger. 3. Afin d'éviter tout danger dû à une réinitialisation involontaire du disjoncteur thermique, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ou connecté à un circuit qui est régulièrement allumé et éteint par le service public. 4. Lors du processus de réglage de la température, il y aura un léger retard dans l'affichage numérique de la température, ce qui est un phénomène normal, veuillez patienter.
Manuel d'instructions de la machine perforatrice


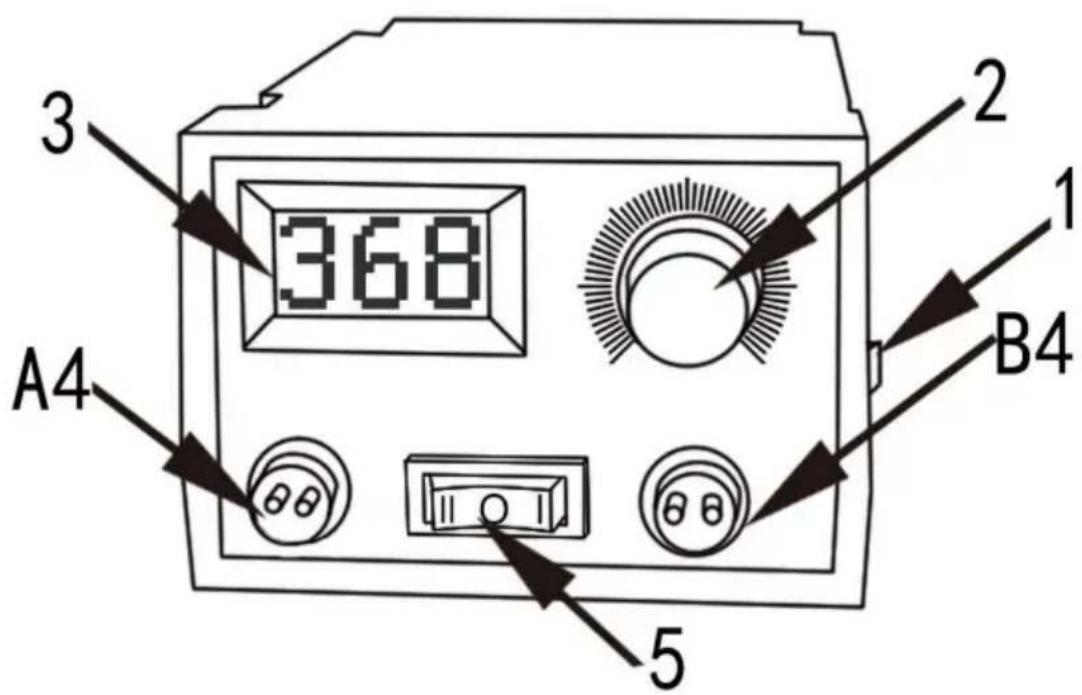

3 368 2 1 A4 B4 51) Interrupteur de la machine de pyrogravure : allumez l'interrupteur lorsque vous l'utilisez et éteignez-le lorsqu'il n'est pas utilisé pour éviter tout danger. 2) Régulateur de température : permet de régler la température du stylo à bois, basse rendu de température pour ajuster la température dans la zone gris clair, la zone rouge est la zone à haute température, la zone à haute température est principalement la peinture de ligne effet.
Le réglage de la température du stylo à bois est ajusté lentement par le thermostat, tout d'abord, la température est réglée à environ 600 degrés et puis lentement ajusté à un endroit plus bas, la meilleure température est d'environ 300-500 degrés. Le rendu à basse température est mieux utilisé dans la plage de 250 à 400 degrés. Lors du réglage de la température, regarder le stylo à bois brûler peut brûler des couleurs claires sur le matériau, la température à ce moment est le meilleur effet de rendu (La densité et l'humidité des matériaux varient selon les températures optimales. Veuillez patienter pendant le débogage.) Vous pouvez dessiner la peinture en couleur avec différentes nuances et des couches encore et encore. Si la température est trop élevée, il est difficile de rendre l'effet d'image délicat. En traçant la ligne, la température peut être
augmenté de manière appropriée et des lignes lisses peuvent être dessinées selon vos propres situation. Si vous voulez bien dessiner la ligne, vous devez apprendre à ralentir le stylo. à basse température. Plus la température du bois utilisé est basse, plus plus le stylo écrit lentement, meilleur est l'effet de peinture.
3) Thermomètre : La température de la machine à pyrogravure est réglée par le réglage de la valeur de température et la plage d'affichage de réglage de la température est 300-700 degrés. 4) Prise
pour stylo pyrogravure : deux avec configuration à double port, appuyez sur le bouton pour changer rapidement de stylo. La prise du stylo pyrogravure doit être parfaitement adaptée à la prise, la fiche doit être insérée dans le bas de la prise, qui doit être étroitement assortie pour éviter la surchauffe et la brûlure des accessoires.
5) Interrupteur de conversion : lorsque vous utilisez le stylo à bois à pointe A, appuyez sur I et le stylo à bois à pointe A sera mis sous tension et générera immédiatement chaleur. Lorsque vous utilisez le stylo à bois à pointe B, appuyez sur II et le stylo à bois à pointe B sera mis sous tension et générera immédiatement de la chaleur.
Remarque pour la machine à pyrogravure :
1) Serrez la vis de la pointe du stylo lors de l'application de la pointe du stylo, évitez un mauvais contact entre la pointe du stylet et le terminal afin que la pointe du stylet ne soit pas chaude. La surchauffe du terminal brûlera les accessoires. Si le terminal est trop chaud, c'est la pointe du stylo n'est pas bien fixée et doit être fixée à temps avec un tournevis.
2) Sélectionnez un fil chauffant de moins de 1 mm comme pointe du stylo. Ne choisissez pas d'autres matériaux de fil non chauffants tels que le fil de fer comme pointe de stylo, ce qui est très dangereux et facilite la brûlure de tous les accessoires du mouvement, et il est facile de provoquer un choc électrique et un incendie.
Instructions d'utilisation de la pointe du fboas

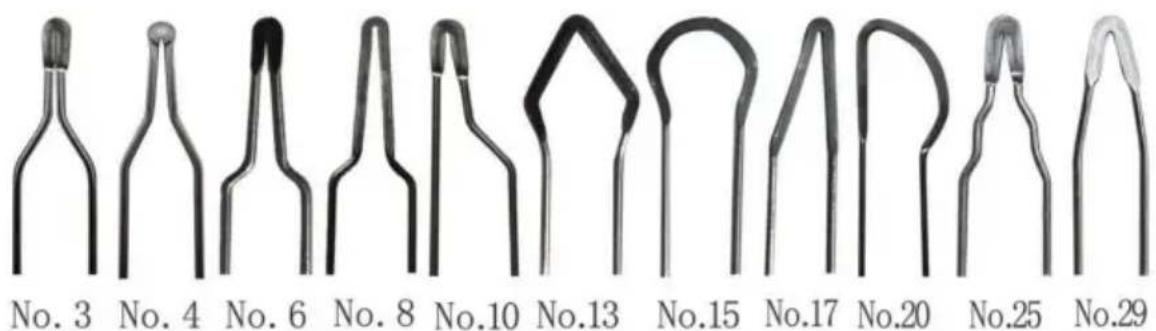

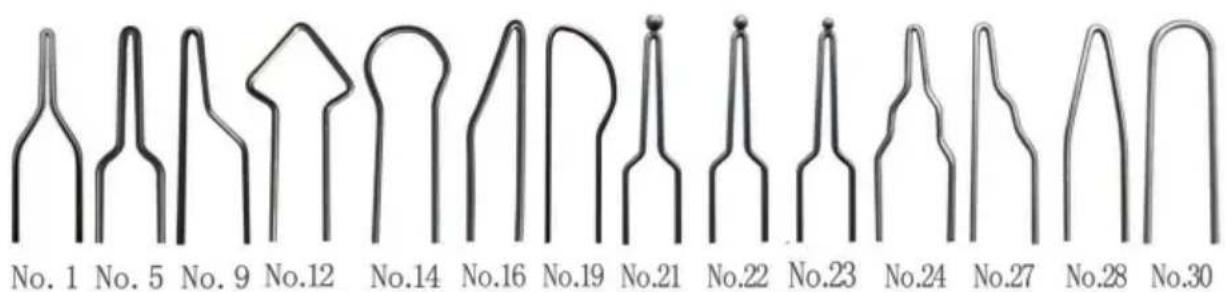

La fonction de la pointe de stylo à fil courbé est d'introduire
Conseils d'utilisation d'une pointe de stylo en fil métallique courbé. La fonction principale d'une pointe de stylo courbée est de tracer des lignes et de reproduire de petites zones de poils de soie. Lors du traçage, l'indicateur bleu du bouton de contrôle de température indique environ 250 °C-350 °C. Déplacez lentement le stylo, sans le déplacer trop vite. Observez les bords lisses de la ligne : la couleur doit être uniforme et parfaite. Lors du rendu, réglez la température entre 220 °C et 300 °C et tracez des lignes fines de poils à une température d'environ 250 °C-350 °C.
2) Présentation de la fonction de tête de stylo en fil métallique de forme pointe et
Conseils d'utilisation des pointes de stylo à fil métallique : Les pointes de stylo sont principalement destinées au tracé de lignes fines et au rendu de détails fins. La température pour le tracé de lignes fines est de 220 à 250 °C, et celle pour le rendu de détails fins est de
220-230 Lors du rendu, il est préférable de regarder le changement de couleur légèrement sur la gourde et la planche de bois, et approfondir progressivement la couleur afin que le La couleur est délicate et riche. Le rendu des couleurs foncées est optimal à environ 300 °C.
Présentation de la fonction de pointe de stylo à fil plat
La tête de stylo en fil métallique plat est principalement utilisée pour le rendu plat et la soie latérale dessin au trait. La température pour un rendu à plat est d'environ 220 °CCà 290
couleurs claires et 300C-400 pour les couleurs foncées.
Résumé : La température de la tête du stylo, telle que décrite précédemment, ne doit pas être trop grande. La température requise peut varier en fonction de la densité, de l'humidité et de la dureté du matériau utilisé pour la soudure. Vous pouvez vous inspirer de l'expérience et l'ajuster pour trouver la température la plus adaptée. Qu'il s'agisse d'écriture, de traçage ou de rendu, pour de bons résultats, il est préférable d'utiliser le stylo lentement à basse température pour approfondir couche par couche. N'utilisez jamais un stylo rapidement à haute température. Il est difficile de voir des œuvres présentant des lignes irrégulières, un rendu des couleurs irrégulier, une profondeur inégale et des images rugueuses et délicates.
Installation correcte de la pointe du stylo de pyrogravure
La pointe du stylo pyrogravé n'est pas chaude, et la température monte et descend brusquement. Des étincelles sortent de la pointe et le porte-stylo est chaud à saisir. Pourquoi ? La pointe est mal installée.
 | Dévissez les deux vis du stylo et détachez-les du trou où se trouve leLa tête du stylo est installée, ce qui facilite son insertion en douceur. L'effet est illustré sur l'image o-dessus. |
 | L'image ci-dessus montre correctement l'effet en insérant les deux broches de la pointe du stylo dans le fond du troull'atérieur |
 | Enfin, serrez les deux vis avec le couple approprié, assurez-vous de bien serrer. |
 | La vis ne maintient pas la pointe du stylo à deux broches. Erreur ! La pointe du stylo ne chauffe pas correctement. |
Il existe certains symptômes d'une installation incorrecte de la pointe du stylo, qui sont la chaleur anormale de la pointe du stylo, la température instable de la pointe du stylo, les étincelles générées par la pointe du stylo, le chauffage de la colonne de cuivre et la brûlure du porte-stylo.
Conseils d'utilisation des pointes de styloogravure


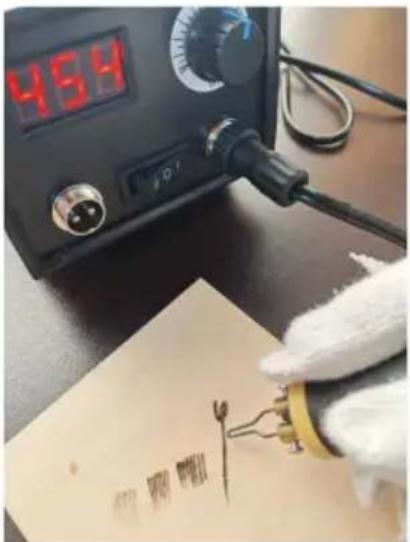

46H 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000Ajustez la température selon la plage indiquée sur le schéma. Essayez de soulever le stylo et d'appliquer une légère pression. Un mouvement plus rapide du stylo brûlera les lignes fines et claires. Ralentissez la vitesse du stylo et une pression plus forte brûlera les lignes larges et foncées. Utilisez cette méthode.
pour essayer différentes techniques et effets


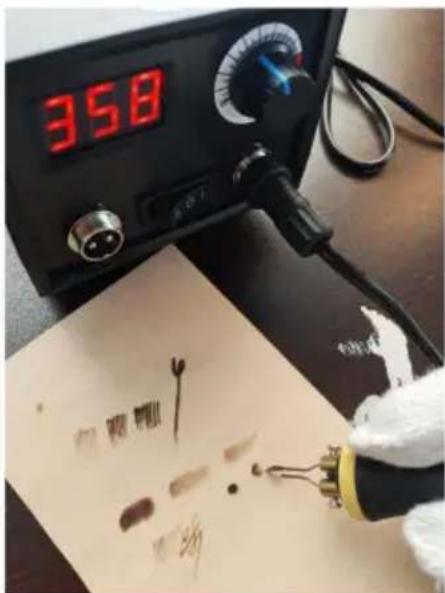

358 10000000000000000000000000000000000000000000000000000000000000000000000000000000000Réglez la température sur différentes plages, entre 350 et 550 °C. À l'aide de la pointe du stylo illustrée sur l'image, soulevez-le doucement et appuyez pour accélérer le mouvement. Tracez une ellipse de gauche à droite, ce qui créera un effet gris clair uniforme. De même, si le stylo se déplace lentement, une pression plus forte vers le bas créera un effet plus sombre. Utilisez cette méthode pour tester différentes techniques et effets en variant la vitesse, la direction et la pression d'écriture.


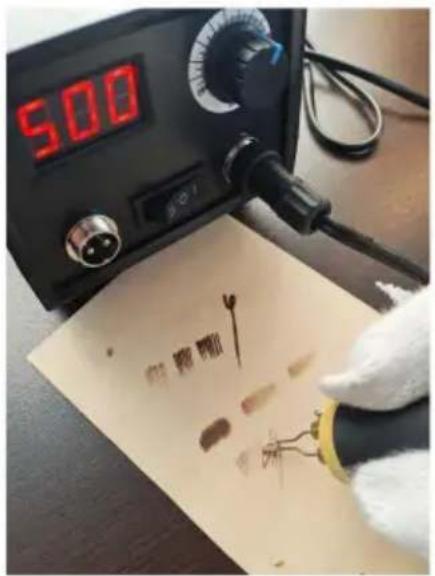

500
Réglez la température entre 400 et 600 °C. À l'aide de la pointe du stylo illustrée sur l'image, soulevez-le délicatement et appuyez pour accélérer le mouvement. Tracez une ellipse d'avant en arrière sur les côtés gauche et droit du stylo, ce qui créera un effet gris clair uniforme. De même, si le stylo se déplace lentement, une pression plus forte vers le bas créera un effet plus sombre. Utilisez cette méthode pour tester différentes techniques et effets en variant la vitesse, le sens et la pression de l'écriture.
Conseils d'utilisation des outils et couteaux yogravure
Voici un rendu de la pyrogravure. Nous vous montrerons plus tard les techniques d'utilisation avec un couteau sculpteur.
Utilisez un couteau à découper pour gratter les images ou les défauts indésirables. Grattez délicatement et essayez d'obtenir une surface aussi plane et lisse que possible.
Des techniques telles que l'utilisation d'un couteau à découper pour gratter les hautes lumières, les lignes fines et augmenter la luminosité des tons de couleur locaux dans l'image

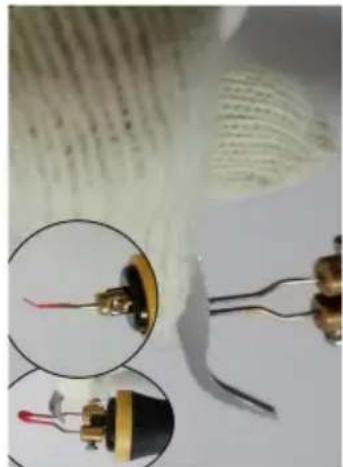

1) Utilisez une pince à épiler pour serrer et ajuster l'angle de la tête du stylo. L'angle par défaut de l'usine La tête du stylo est relativement petite. En augmentant l'angle de la tête de stylo, réglez d'abord la température au plus haut. Lorsque la tête du stylo devient rouge et a une bonne plasticité, utilisez une pince à épiler pour serrer et plier le angle de la tête du stylo.
2) Lors du remplacement de la pointe du stylo, il est très chaud et peut facilement brûler la peau. Il est plus sûr de la remplacer par pince à épiler.
Précautions d'emploi d'un porte-plumpyrogravure
Lors de l'utilisation d'un stylo pyrograveur, la température de la pointe du stylo est très élevée.
Lors du placement du stylo dans le support, il est important d'éviter
pointe du stylo à haute température entrant en contact avec le support pour éviter
le brûler. Lorsque vous placez le stylo sur le support, utilisez le support pour
contact et fixer la brosse de pyrogravure. Il est interdit
pointe de stylo haute température pour entrer en contact avec n'importe quelle partie.
Données techniques
| Modèle | LH50 | |
| Tension nominale | 120 V ~ 60 Hz pour les États-Unis | 220-240 V ~ 50 Hz pour l'UE ou l'Australie |
| Pouvoir | 20 W | |
Fabricant : Shanghai Muxin Muye Youxiangongsi Adresse :
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 2000CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122, Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| Représentant | du Royaumd-Uni |
60329 Francfort-sur-le-Main.
