Produkttyp	Pyrograveringsmaskin (pyrografi)
Modell	LH50
Varumärke	Vevor
Strömförsörjning	120 V ~ 60 Hz (US) / 220-240 V ~ 50 Hz (EU/AU)
Effekt	20 W
Temperaturområde	300 till 700 °C
Antal pennportar	2 (dubbel port med omkoppling)
Temperaturregulator	Gradvis regleringsratt
Display	Digital (inbyggd termometer)
Kompatibla spetstyper	Böjtråd, vass tråd, platt tråd (för linje, rendering, detalj)
Skyddsklass	Klass II (dubbel isolering)
Standarder	CE, FCC del 15 (klass B)
Rekommenderad användning	Pyrogravering på trä, kalebasser, läder, etc.
Säkerhet	Automatisk avstängning, detaljerade säkerhetsanvisningar
Underhåll	Rengör efter användning, förvara på torr och brandsäker plats
Medföljande tillbehör	Flera pennspetsar, pincett, pennhållare
Reparerbarhet	Reservdelar tillgängliga via Vevors kundtjänst; professionellt byte rekommenderas för sladden
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - LH50 Vevor

Hur justerar man temperaturen på Vevor LH50?

Använd temperaturregulatorn (ratten) för att gradvis justera. Displayens område är 300 till 700 °C. För optimalt resultat, börja runt 600 °C och sänk tills önskad nyans uppnås (vanligtvis 300-500 °C). En lätt fördröjning i displayen är normal.

Hur installerar man en pennspets korrekt?

Skruva loss de två skruvarna på pennan, sätt i spetsens två stift helt i hålet, dra sedan åt skruvarna ordentligt. Felaktig installation kan orsaka överhettning, gnistor eller utebliven uppvärmning.

Vilka typer av spetsar medföljer och vad används de till?

Vevor LH50 levereras med spetsar i böjd tråd (för linjer och hår), vass tråd (fina detaljer) och platt tråd (platt rendering). Varje typ har ett rekommenderat temperaturområde (220-400 °C).

Vilken är strömförsörjningens spänning för LH50?

Två versioner finns: 120 V ~ 60 Hz för USA och 220-240 V ~ 50 Hz för EU och Australien. Kontrollera spänningen före anslutning.

Kan man använda spetsar som inte medföljer?

Endast värmetrådsspetsar mindre än 1 mm rekommenderas. Användning av järntråd eller annat icke avsett material är farligt och kan skada enheten (risk för elektriska stötar, brand).

Vad gör man om pennspetsen inte blir varm?

Kontrollera att spetsens stift är helt insatta i hålet och att skruvarna är åtdragna. Dålig kontakt är den vanligaste orsaken. Om problemet kvarstår, kontakta Vevors support.

Hur rengör och underhåller man LH50?

Koppla bort enheten före rengöring. Använd en torr trasa för utsidan. Doppa inte i vatten. Förvara på torr plats, borta från värmekällor och brännbart material.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär skyddshandskar, arbeta i ventilerat utrymme, rör inte vid den varma spetsen, använd ett brandsäkert stöd, koppla bort vid förflyttning och lämna inte barn utan uppsikt.

Är Vevor LH50 kompatibel med tillbehör från andra märken?

Kompatibilitet är inte garanterad. Det är bäst att använda spetsar och tillbehör som rekommenderas av Vevor för att undvika risk för felaktig funktion eller fara.

Var hittar man teknisk support och garanti?

Gå till www.vevor.com/support för teknisk assistans och elektroniskt garantibevis. Spara köpbeviset.

BRUKSANVISNING LH50 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

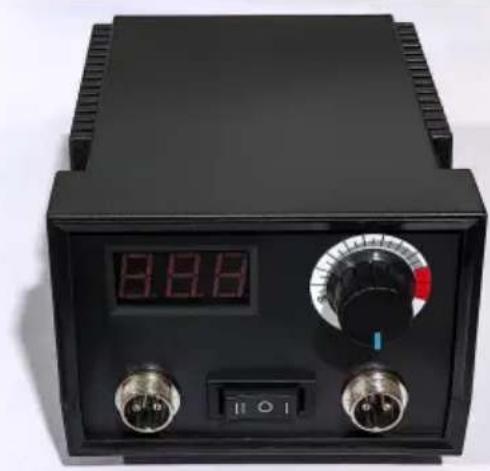

PYROGRAFIMASKIN

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som erbjuds av oss. Vi påminner dig om att kontrollera. Var noga när du gör en beställning hos oss om du faktiskt sparar hälften jämfört med de största märkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

PYROGRAFIMASKIN

MODELL: LH50

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste användaren läsa instruktionsmanualennoggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta som sådana kanske inte ärkasseras med vanligt hushållsavfall, utan måste lämnas till en återvinningscentral insamlingsplats för återvinning av elektriska och elektroniska apparater
	Denna symbol, placerad före en säkerhetsanmärkning, indikerar en typ av försiktighetsåtgård, varning eller fara. Att ignorera denna varning kan leda till en olycka. Följ alltid rekommendationerna nedan för att minska risken för skada, brandellock.
	Denna produkt är av skyddsklass II. Det betyder att den är utrustad med förbättrad eller dubbelsolering.

FCC-INFORMATION

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda utrustningen!

Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad drift.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan upphäva användarens rätt att använda produkten.

Obs: Denna produkt har testats och befunnits uppfylla gränserna för en klass B digital enhet i enlighet med del 15 i FCC-reglerna. Dessa begränsningar är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar i radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om den här produkten orsakar skadlig störning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

Rikta om eller flytta mottagarantennen.

Öka avståndet mellan produkten och mottagaren.

Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.

Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING:

1. Varningar måste följas noggrant för att undvika kroppsskador. Felaktig användning kan resultera i elektriska stötar, brand, personskador och andra skador:

1) Håll sladden urkopplad när du flyttar maskinen. 2) Håll sladden urkopplad när du installerar tillbehör. 3) Placera på en plan och stabil plattform och använd under ventilerade förhållanden. 4) Använd särskild skyddsutrustning när du använder maskinen. 5) Använd inte denna maskin i en farlig miljö. 6) Använd den endast när maskinen fungerar korrekt.

7) Demontera och reparera inte denna maskin. 8) Använd inte ett olämpligt nätuttag. 9) Rör inte värmeplattan när maskinen värms upp.

10) Använd inte i fuktiga miljöer eller i kontakt med vatten. Låt inte heller vätska tränga in i maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning.

11) Använd inte en strömförsörjning som inte uppfyller den nominella spänningen. En strömförsörjning som inte uppfyller den angivna spänningen kan orsaka brand eller elektrisk stöt. 12) Se till att maskinen är jordad så att den inte skadas. 13) Rör inte den roterande stången eller lagerdelen med fingrarna under användning i fall av skador. 14) Om maskinen inte ska användas under en längre tid, dra ur nätsladden ur uttaget.

15) Använd inte maskinen under åskväder eller ljussken för att undvika skador på maskinen.

16) Placera maskinen jämnt på det flamskyddade bordet och håll den borta från brandfarliga och explosiva föremål.

17) Sluta använda maskinen om den ryker, avger en konstig lukt eller blir bullrig, eller under andra onormala förhållanden.

18) Denna apparat kan användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap, om de har fått handledning eller instruktioner om hur apparaten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

1. Typ Y-anslutning: Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.
2. För att undvika fara på grund av oavsiktlig återställning av termosäkringen, bör denna apparat inte matas med ström via en extern strömbrytare, såsom en timer, eller anslutas till en krets som regelbundet slås på och av av elbolaget.
3. Under temperaturjusteringsprocessen kommer det att bli en liten fördröjning i den digitala displayen av temperaturen, vilket är ett normalt fenomen. Vänta en stund.

SPARA DESSA INSTRUKTIONER

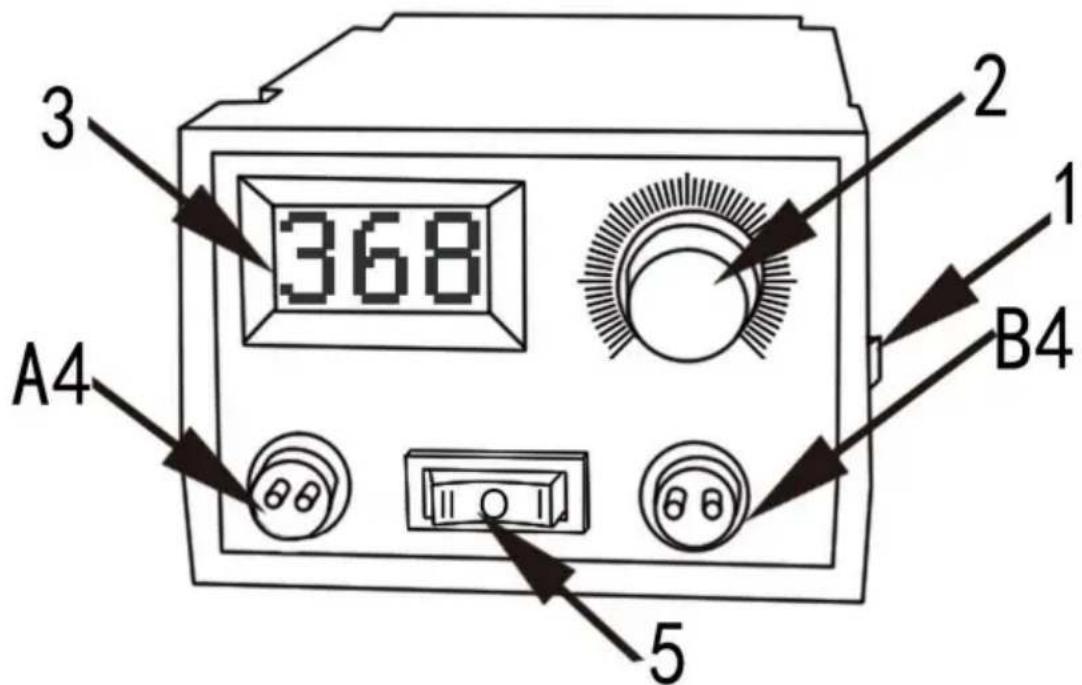

Bruksanvisning för pyrografimaskin

1) Brytare för pyrografimaskin: Slå på brytaren när du använder den och stäng av den när den inte används för att undvika fara. 2) Temperaturregulator: Den är till för att justera temperaturen på den vedeldade pennan. Lågtemperaturområdet justerar temperaturen i det ljusgrå området, det röda området är högtemperaturområdet, och högtemperaturområdet används huvudsakligen för linjemålning.

Temperaturen på vedeldningen justeras långsamt med termostaten. Först justeras temperaturen till cirka 600 grader och sedan justeras den långsamt till en lägre nivå. Den bästa temperaturen är cirka 300-500 grader. Lågtemperaturputsning används bäst i intervallet 250-400 grader.

Vid temperaturjustering kan det brinna vid att titta på en vedeldad penna. Ljusa färger på materialet, temperaturen vid denna tidpunkt ger den bästa återgivningseffekten. (Olika materialdensiteter och luftfuktigheter kräver olika optimala temperaturer, vänligen ha tålamod med felsökningen). Du kan rita färgmålningen med olika nyanser och lager om och om igen. Om temperaturen är för hög är det svårt att göra den delikata bildeffekten. När man följer linjen kan temperaturen vara

ökas på lämpligt sätt, och mjuka linjer kan ritas enligt din egen situation. Om du vill att linjen ska bakas bra bör du lära dig att sakta ner pennan vid låg temperatur. Ju lägre temperaturen på den brinnande veden som används, desto långsammare skrivpennan är, desto bättre blir målningseffekten.

3) Termometer: Temperaturen på pyrografimaskinen justeras med justera temperaturvärdet och temperaturjusteringsvisningsområdet är 300–700 grader. 4)

Uttag för pyrografipenna: Två med dubbelportkonfiguration, tryck på knappen för att byta pennor snabbt. Pyrografipennans kontakt ska passas noggrant mot uttaget, kontakten ska sättas in i botten av uttaget, vilket ska vara tätt ihoppassade för att undvika överhettning och brännskador på tillbehören.

5) Omvandlingsbrytare: När du använder A-point-vedeldningspennan, tryck på I, och A-punkts vedeldningspenna kommer att slås på och omedelbart generera värme. När du använder B-point vedeldningspennan, tryck på II, och B-point vedeldningspenna kommer att slås på och omedelbart generera värme.

Anmärkning för pyrografimaskin:

1) Dra åt skruven på pennspetsen när du sätter på pennspetsen, undvik dålig kontakt mellan pennspetsen och terminalen så att pennspetsen inte blir varm. Överhettningen på terminalen kommer att bränna ut tillbehören. Om terminalen är för varm är det pennspetsen inte är ordentligt fastsatt och bör fästas med en skruvmejsel i tid. 2) Välj en värmetråd med en diameter på under 1 mm som pennspets. Välj inte någon annan icke-värmande trådmaterial som järntråd som pennspetsen, vilket är mycket farligt och lätt att bränna ut alla tillbehör i urverket, och det är lätt orsaka elektriska stötar.

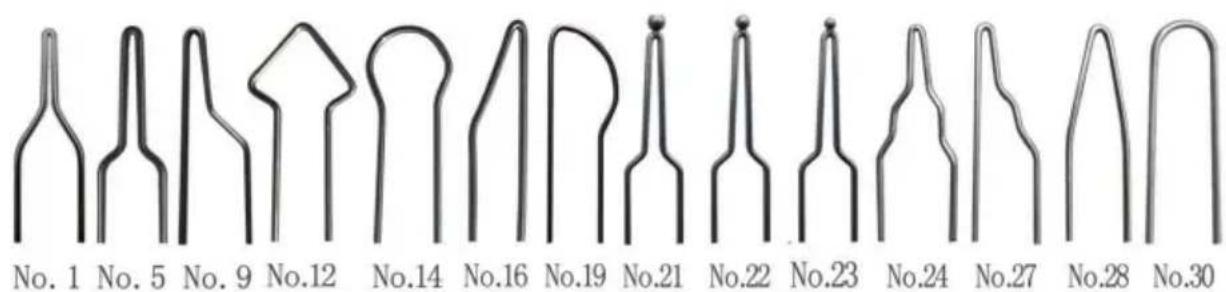

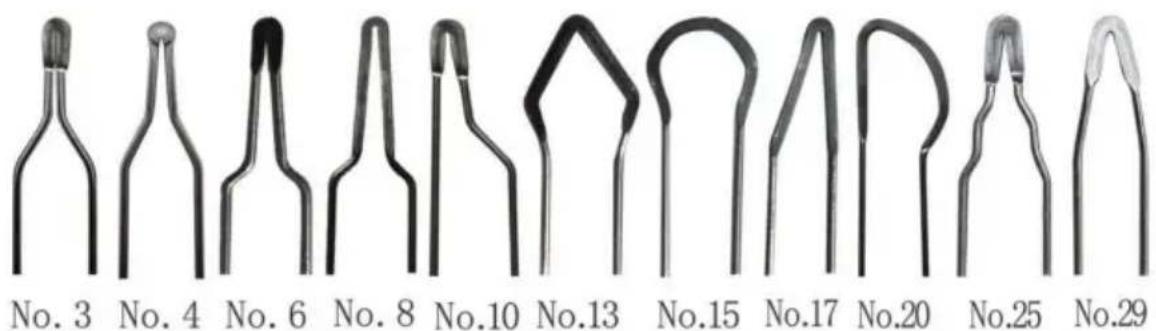

Instruktioner för användning av vedeldningstrådenspets

1) Funktionen hos den böjda formen av trådpennspetsen introduceras

Tips för användning av en böjd pennspets av metalltråd. Huvudfunktionen hos en böjd pennspets är att rita linjer och återge små områden av silkeshår. När du ritar linjer pekar den blå indikatorn på temperaturkontrollratten mot cirka 250-350 grader. Rör pennan långsamt och rör dig inte för snabbt. Titta på de släta kanterna på linjefärgen, och hela linjefärgen ska vara enhetlig och precis lagom. Vid rendering, justera temperaturen till cirka 220-300 grader och rita hårfina linjer vid en temperatur på cirka 250-350 grader.

2) Introduktion till funktion för spetsig, platt form av metalltrådspennhuvud

Tips för användning av spetsiga metalltrådspennor: Spetsiga pennspetsar är huvudsakligen avsedda för att rita fina linjer och återge fina detaljer. Temperaturen för att rita fina linjer är 220-250 °C, och temperaturen för att återge fina detaljer är

220-230 °C. Vid rendering är det bäst att se färgen förändras något på kalebassen och träskivan, och gradvis fördjupa färgen så att

färgen blir delikat och fyllig. Mörka färger återges bäst vid cirka 300 °C.

3) Introduktion till funktion för plattformad trådpennspets

Pennhuvudet med platta metalltråd används huvudsakligen för platt rendering och sidosilk linjeteckning. Temperaturen för plan rendering är runt 220°C–290°C för

ljusa färger och 300°C–400°C för mörka färger.

Sammanfattning: Temperaturen på pennhuvudet som introducerades tidigare bör inte vara för dogmatisk och stel. Beroende på densiteten, fuktigheten och hårdheten hos materialet som används för lödning kan den temperatur som krävs för lödning variera. Du kan lära dig av och justera experimentet flexibelt för att hitta den lämpligaste temperaturen för dig själv. Oavsett om det gäller skrivning, kalkering eller rendering, om du vill ha bra resultat, bör du hellre använda pennan långsamt vid låga temperaturer för att fördjupa lager för lager. Använd aldrig en penna snabbt vid höga temperaturer. Det är svårt att sverk med ojämna linjer, ojämna återgivna färger, ojämnt djup, grova och ömtåliga bilder.

Pennspetsen på pyrografin är inte varm, och temperaturen blir plötsligt hög och plötsligt låg. Det kommer gnistor från pennspetsen och pennhållaren är varm att greppa. Vilka är orsakerna? Det beror på felaktig installation av spetsen.

	Skruva loss båda skruvarna på pennan ochlossa dem från hålet därpennhuvudet är installerat, vilket gör det lättareatt föra in pennhuvudet smidigt i botten.Effekten visas på bildenovan.
	Bilden ovan visar korrekt effekten genom att sättin de två stiften på pennspetsen i botten av håleinuti
	Dra slutligen åt de två skruvarna med lämpligtvridmoment, se till att dra åt.
	Skruven håller inte fast pennspetsens två stift, fePennspetsen värms inte upp ordentligt.

Det finns vissa symptom på felaktig installation av pennspetsen, vilka är onormal värme från pennspetsen, instabil temperatur på pennspetsen, gnistor som genereras från pennspetsen, uppvärmning av kopparpelaren och brännhet i pennhållaren.

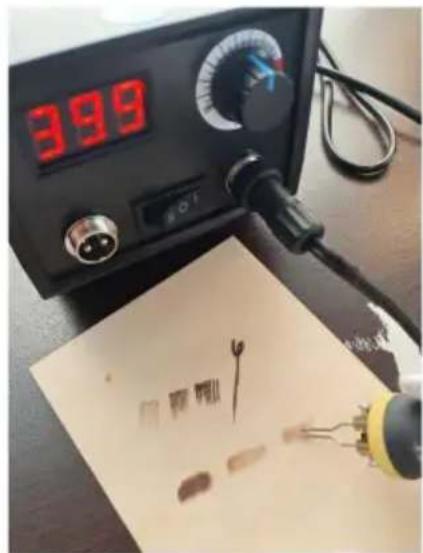

Tips för att använda spetsar för fördelningspennor

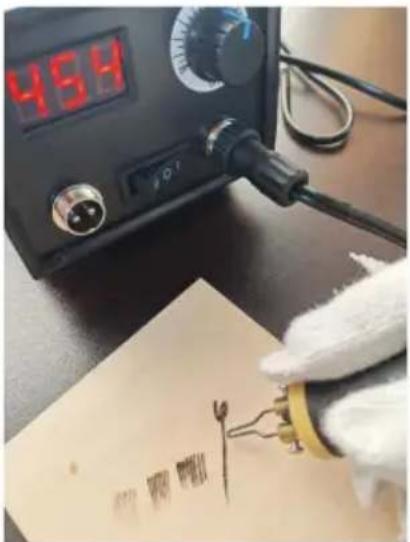

Justera temperaturen till temperaturintervallet som visas i diagrammet, försök att lyfta pennan och tryck försiktigt. Rör pennan snabbare, så bränns fina och ljusa linjer ut. Sänk pennans hastighet, så bränns breda och mörka linjer ut med ett större nedåtriktat tryck. Använd den här metoden.

att prova olika tekniker och effekter

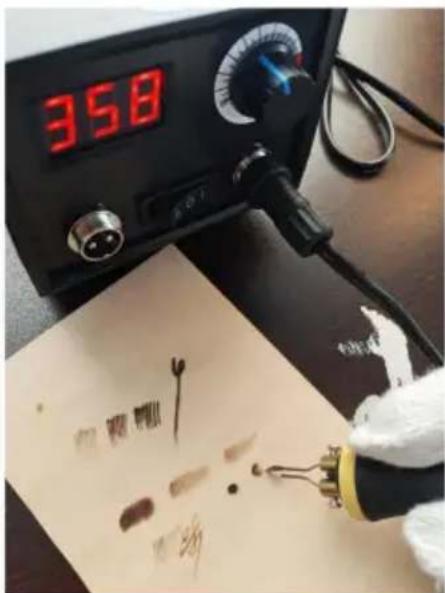

Justera temperaturen till olika temperaturintervall mellan 350 och 550 °C. Använd pennspetsen som visas på bilden, försök att lyfta pennan försiktigt och tryck för att röra den snabbare. Rita en elliptisk bana fram och tillbaka på vänster och höger sida av pennans bana, vilket skapar en enhetlig ljusgrå effekt. På samma sätt, om pennan rör sig långsamt, kommer ett större nedåtriktat tryck att skapa en mörkare effekt. Använd den här metoden för att prova olika tekniker och effekter genom att variera hastighet, riktning och tryck vid skrivandet.

Justera temperaturen till temperaturintervallet på grafen och använd den här typen av pennspets. Försök att lyfta pennan med ett försiktigt tryck och röra den snabbare, vilket kommer att bränna ut fina och ljusa färglinjer. Sakta ner pennans hastighet, och ett större nedåtriktat tryck kommer att bränna ut breda och mörka linjer. Använd denna metod för att prova olika tekniker och effekter genom att variera hastighet, riktning och tryck i skrivandet.

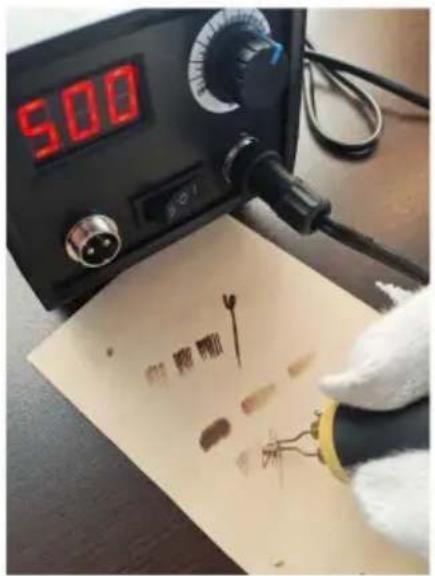

Justera temperaturen till olika temperaturintervall mellan 400 och 600 °C. Använd pennspetsen som visas på bilden, försök att lyfta pennan försiktigt och tryck för att röra den snabbare. Rita en elliptisk bana fram och tillbaka på vänster och höger sida av pennans bana, vilket skapar en enhetlig ljusgrå effekt. På samma sätt, om pennan rör sig långsamt, kommer ett större nedåtriktat tryck att skapa en mörkare effekt. Använd den här metoden för att prova olika tekniker och effekter genom att variera hastighet, riktning och skrivtryck.

Tips för att använda vedeldade verktyg

Detta är en rendering av vedeldningen just nu. Senare kommer vi att demonstrera användningsteknikerna med en carvingkniv.

Använd en snidkniv för att skrapa bort oönskade bilder eller defekter. Skrapa försiktigt när du skrapar och försök att skrapa så platt och slätt som möjligt.

Tekniker som att använda en carvingkniv för att skrapa bort högdagrar, fina linjer och öka ljusstyrkan hos lokala färgtoner i bilden

1) Använd pincett för att klämma fast och justera pennhuvudets vinkel. Fabrikens standardvinkel Det gjorda pennhuvudet är relativt litet. När man ökar vinkeln på pennhuvudet, ställ först in temperaturen till det högsta. När pennhuvudet blir röd och har god plasticitet, använd pincett för att klämma fast och böja pennhuvudets vinkel.

2) När du byter pennspetsen är det mycket varmt och kan lätt bränna hud. Det är säkrare att ersätta den med pincett.

Försiktighetsåtgärder vid användning av pyrografipennhållare

När man använder en pyrografipenna är temperaturen på pennspetsen mycket hög. När du placerar pennan i hållaren är det viktigt att undvika

att högtemperaturpennspetsen kommer i kontakt med hållaren för att undvika att bränna ut den. När du placerar pennan i hållaren, använd pennhållaren för att kontakta och fixera pyrografiborsten. Det är förbjudet för

att pennspetsen som utsätts för hög temperatur inte kommer i kontakt med någon hållare.

Tekniska data

Modell	LH50
Märkspänning	120V~ 60Hz För USA 220-240V~ 50Hz För EU eller Australien
Driva	20W

Tillverkare: Shanghai Muxin Muye Youxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 2000CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
