Type de produit	Hittepers
Marque	Vevor
Modèle	TL4060 (TL4060-1)
Taille de la plaque chauffante	40 x 60 cm (16 x 24 inch)
Plage de température	0-250 °C (32-480 °F)
Plage de temps	0-999 seconden
Alimentation	120 V~60 Hz of 220-240 V~50 Hz afhankelijk van de versie
Puissance	1700 W (120 V) / 2650 W (220-240 V)
Affichage numérique	Ja, met temperatuur- en tijdinstellingen
Réglages	Temperatuur en tijd instelbaar via knoppen
Matériau de la plaque	Metalen verwarmingsplaat
Types de transfert supportés	Sublimatie, film, foam, thermofixable strass
Fonctions de sécurité	Oververhittingsbeveiliging (thermische uitschakeling)
Entretien	Reinigen met een vochtige doek na afkoeling, geen schurende producten gebruiken
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Pays d'origine	China (gemaakt door Shanghai Muxin Muye Youxiangongsi)

Veelgestelde vragen - TL4060 Vevor

Hoe stel ik de temperatuur en tijd in op de Vevor TL4060 hittepers?

Druk op de knop TEMP om de temperatuur in te stellen, gebruik dan de pijltjes omhoog/omlaag. Druk op TIME om de duur in te stellen. De temperatuur en tijd worden digitaal weergegeven.

Welke instellingen gebruiken voor een sublimatie T-shirt?

Stel de temperatuur in tussen 170°C en 190°C en de tijd tussen 15 en 20 seconden. Zorg dat het T-shirt plat ligt en gebruik sublimatiepapier.

Waarom zijn mijn afdrukken te licht of verkleurd?

Dit kan komen door een te lage temperatuur, onvoldoende druk of een te korte transfertijd. Controleer uw instellingen en pas de druk aan indien nodig.

Hoe maak ik de hittepers schoon?

Haal de stekker uit het stopcontact en laat de machine volledig afkoelen. Reinig de plaat met een vochtige, niet-schurende doek. Gebruik geen chemische middelen of oplosmiddelen.

Kan ik deze pers gebruiken voor andere materialen dan T-shirts?

Ja, het is geschikt voor transfer op mok, pet, bord, etc. Gebruik de juiste instellingen: folie (110-150°C, 8-15s), foam (120-160°C, 8-15s), strass (160-180°C, 10-15s).

Wat te doen als de verwarmingsplaat niet warm wordt?

Controleer of de machine is aangesloten en de aan/uit-schakelaar is ingeschakeld. Als het lampje niet brandt, neem dan contact op met de technische ondersteuning op www.vevor.com/support.

Is het veilig om de pers onbeheerd aan te laten?

Nee, het is noodzakelijk om de machine na gebruik uit te schakelen en niet onbeheerd aan te laten om brandgevaar te voorkomen.

Hoe vervang ik een beschadigd stroomsnoer?

De vervanging moet worden uitgevoerd door de fabrikant, zijn after-sales service of een gekwalificeerde professional vanwege het risico op elektrische schok.

Wat te doen bij rook of een vreemde geur?

Stop de machine onmiddellijk, haal de stekker eruit en stop met gebruiken. Neem contact op met de technische ondersteuning voor hulp.

Waar vind ik het garantiecertificaat?

Het elektronische garantiecertificaat is beschikbaar op de website www.vevor.com/support. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING TL4060 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

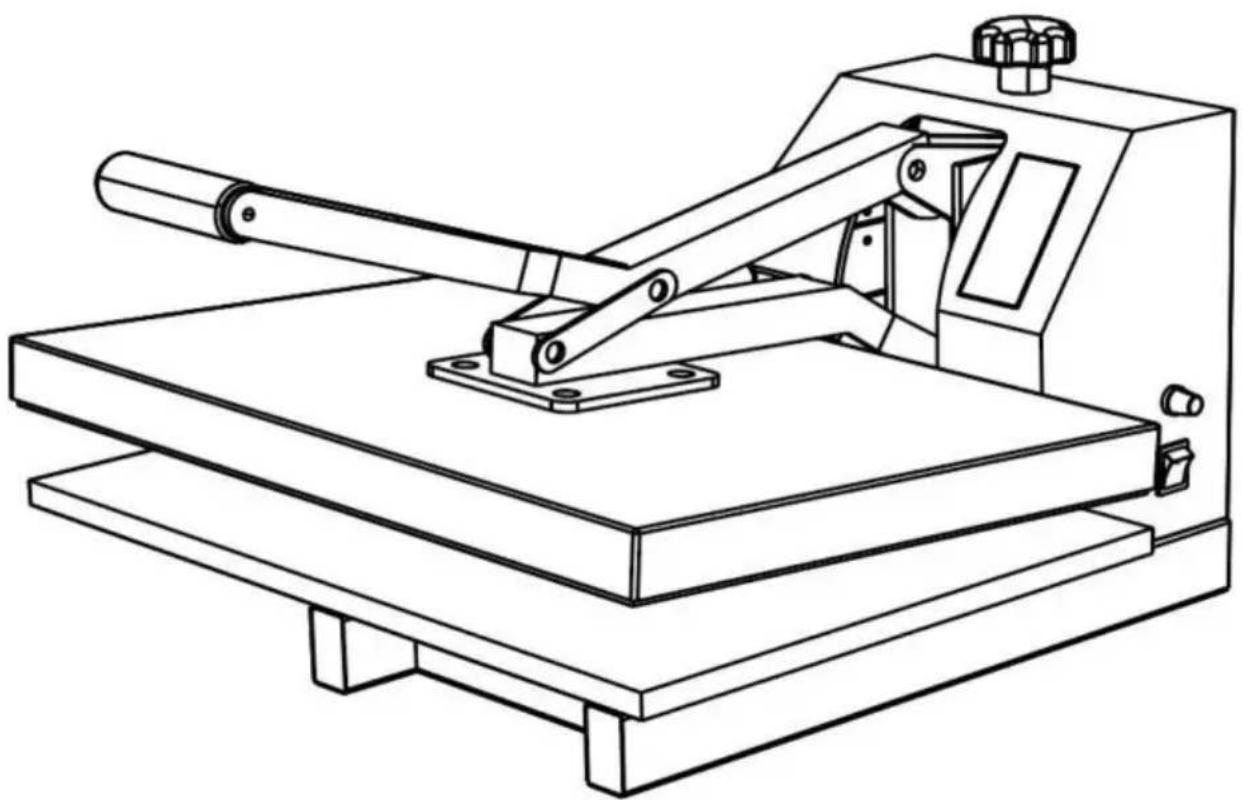

WARMTEPERSMACHINE

MODEL:TL4050-1/TL4060-1/YF-10

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Symbool BeschrijvingSymbool
	Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbevelingen op te volgen.
	CORRECTE VERWIJDERING: Dit product is onderworpen aan de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool dat een afvalbak op wielen voorstelt doorgestreept geeft aan dat het product gescheiden afvalinzameling in de Europese Unie. Dit is van toepassing op het product en alle accessoires die met deze zijn gemarkeerd symbool. Producten die als zodanig zijn gemarkeerd, mogen niet worden weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor recycling van elektrische en elektronische apparaten apparaten.

WAARSCHUWING

1. Waarschuwingen moeten zorgvuldig worden opgevolgd om lichamelijk letsel te voorkomen, onjuist gebruik kan resulteren in een elektrische schok, brand, persoonlijk letsel en andere schade:

1) Haal de stekker uit het stopcontact wanneer u het apparaat verplaatst.

2) Haal de stekker uit het stopcontact wanneer u accessoires installeert.

3) Plaats het op een vlakke en stabiele ondergrond en werk onder geventileerde omstandigheden.

4) Draag speciale beschermende uitrusting wanneer u de machine bedient.

5) Gebruik deze machine niet op een gevaarlijke locatie.

6) Niet gebruiken als het apparaat niet goed werkt.

7) Demonteer en repareer dit apparaat niet.

8) Gebruik geen ongeschikt stopcontact.

9) Raak de verwarmingsplaat niet aan als de machine aan het opwarmen is.

10) Niet gebruiken in een vochtige omgeving of in contact met water. Laat geen vloeistof in het apparaat binnendringen om brand of elektrische schokken door kortsluiting te voorkomen.

vloeistof in het apparaat om brand of elektrische schokken door kortsluiting te voorkomen.

als zij toezicht of instructie hebben gekregen over het gebruik van het apparaat op een veilige manier en de gevaren begrijpen die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd.

als zij toezicht of instructie hebben gekregen over het gebruik van de

het apparaat op een veilige manier gebruiken en de gevaren begrijpen die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen zonder toezicht worden uitgevoerd.

19) Type Y-aansluiting: Als het netsnoer beschadigd is, moet het door de fabrikant, zijn serviceagent of soortgelijke gekwalificeerde personen worden vervangen om gevaar te voorkomen. 20) Om gevaar te voorkomen als gevolg van onbedoelde reset van de thermische beveiliging, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door de

Hoofdprogramma. Schakel de stroom uit wanneer u de connector aansluit of loskoppelt.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen, ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten

voor een digitaal apparaat van klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie met radio- of televisieontvangst veroorzaakt, wat kan worden bepaald door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

SPECIFICATIE

Model	YF-10		TL4050-1		TL4060-1
Warmte Grootte	15x15 inchAfmetingen: 38×38 cm		16x20inch(40×50cm)		16x24 inch(40×60cm)
Temperatuure-bereik	0-250 y (32-480°F)		0-250 y (32-480°F)		0-250 y (32-480°F)
Tijdsbereik 0-999 seconden			0-999 seconden		0-999 seconden
Spanning	120V~60Hz	220-240V~50Hz	120V~60Hz	220-240V~50Hz	120V~60Hz	220-240V~50Hz
Stroom	1200W	1250W	1700W 2500W		1700W 2650W

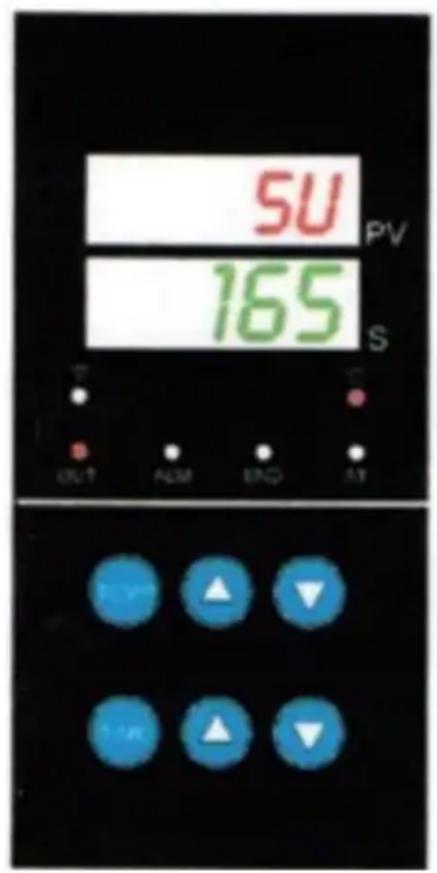

Nummer	Onderdeelnaam	Nummer	Onderdeelnaam
1		2	Temperatuur OMHOOG-pijl“TEMP”ten Toets en pijltje omlaaginstelknop
3	“TIME”tijdinstellingsknop	4	Tijd omhoog pijltoets & Pijltje omlaag Toets

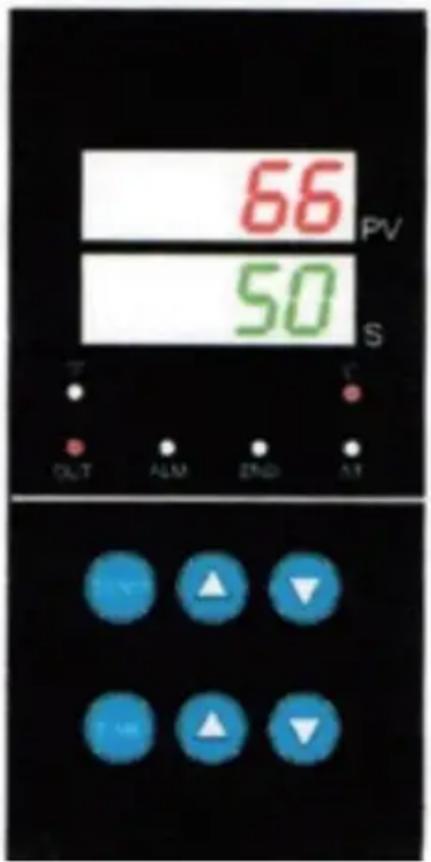

WERKING (DE TEMPERATUUR TOONT C

GRADEN)

Nr. 1: Zet de aan/uit-schakelaar aan en druk op de aan/uit-knop. De indicator is verlicht.

Nr. 2: Temperatuur instellen, druk op de toets "TEMP" en druk vervolgens op de pijl-omhoog of pijl-omlaag toets, stel de juiste temperatuur in. (Voor T-shirt: 180 graden Celsius) wanneer de temperatuur is bereikt.

Nr. 3: Tijd instellen, druk op de toets "TIJD" en druk vervolgens op de pijl-omhoog of pijl-omlaag toets, stel de juiste tijd in. (Voor T-shirt: 15~20 sec.)

Nr. 4: Leg het doek plat op de onderste drukplaat en bedek met het drukpapier (let op het werkoppervlak van het papier), duw de hendel naar beneden tot het aangegeven punt. Houd er rekening mee dat de kracht op dit punt niet meer dan 25 kg mag zijn, of anders zal de hendel worden verbogen.

a. Sublimatie warmteoverdracht: Temperatuur 170~190°C, Tijd: 15~20 sec. b. Film

warmteoverdracht: Temperatuur 110-150°C, Tijd: 8~15 sec. c. Schuim

warmteoverdracht: Temperatuur 120-160°C, Tijd: 8~15 sec. d. Hot-fix strass:

Temperatuur 160-180°C, Tijd: 10~15 sec.

HOE EEN T-SHIRT TE PRINTEN

A. Maak een digitale foto. Print deze uit op sublimatiepapier met sublimatie-inkt in uw printer (spiegelbeeldafdrukken). Snijd de afbeelding op de gewenste grootte, leg het dan op je t-shirt en bevestig het met plakband. B. Leg een T-shirt in de machine. (Leg het bedrukte sublimatiepapier op het t-shirt goed.)

1. Maak je klaar voor de stroom, druk op de aan/uit-knop. De indicator brandt!
2. Pas de temperatuur (170°C~180°C) en de tijd (ongeveer 15~20 seconden) aan. Wanneer de temperatuur de juiste graad bereikt, zal de bovenste temperatuurindicator uitgaan.
3. Leg de verwarming plat neer (let op de juiste kant van het papier). Let op: de druk mag niet te hoog, maar ook niet te laag zijn!
4. Wanneer de ingestelde tijd is bereikt, gaat de zoemer af (draai de knop uit).

PROBLEMEN BIJ HET AFDRUKKEN

A. De kleur is lichter: De temperatuur is te laag of de druk is te hoog, of de tijd is te kort. B. Het ontwerp is onduidelijk: de tijd is te lang en leidt tot inktvlekken die zich verspreiden. C. Het ontwerp heeft geen glans: De druk is te hoog of de temperatuur is te hoog. D. Een deel van het ontwerp is onduidelijk: De warmteafdrukzone of de verwarming is niet egaal. E. Litteken op ontwerp: De hitteafdruktijd is te lang. F. De kleur is niet hetzelfde: de druk is niet gelijkmatig of de coating is niet egaal. G. Papier blijft aan het voorwerp plakken: De temperatuur is te hoog, of de coating van het object is niet goed.

PRINT UW EIGEN AANGEPASTE PRODUCT

BENODIGDHEDEN

1. Eén inkjetprinter / zeskleurenprinter (bijvoorbeeld: Epson R-230/R270/

R290/T50/L805) 2.0ne CISS

(Continuous ink supply system) Verschillende modellen inkjetprinters hebben verschillende CISS nodig 3. Sublimatie-

inkt; 4. Hittebestendige

tape; 5. Sublimatiepapier of

warmteoverdrachtspapier voor textiel.

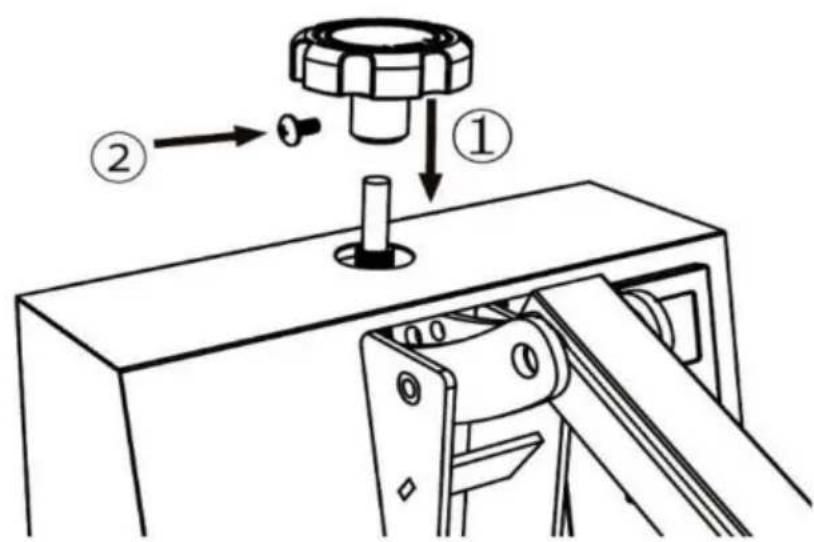

HOE KAN IK HET HANDWIEL AFSTELLEN?

1. Lichte kleur of vervaagde afbeelding: Onvoldoende temperatuur / Onjuiste druk / Onvoldoende tijd.
2. Onscherpe afbeelding: De afdruktijd is te lang.
3. Een deel van het patroon is vervaagd: de warmte wordt niet correct verdeeld door de verwarmingsplaat, zodat de werktijd op passende wijze kan worden verlengd. Het kan ook de oorzaak zijn van een ongelijkmatige drukverdeling, die op vier borden kan worden ingesteld toezichthouders. Let op: de vier bestuursregulatoren zijn al eerder opgericht Ze verlaten de fabriek en hoeven normaal gesproken niet te worden afgesteld.
4. Vaag patroon: Te veel druk of temperatuur.
5. Littekenpatroon: De overdrachtstijd is te lang.
6. Verschillende patroonkleuren: onjuiste druk of slechte kwaliteit van het overdrachtspapier.
7. Verbrand patroon: Hoge temperatuur of slechte inkt.
