Producttype	Hittepers
Merk	Vevor
Model	SJY-H12151M
Afmetingen verwarmingsplaat	12 x 15 inch (30 x 38 cm)
Temperatuurbereik	0-250°C (32-480°F)
Tijdsbereik	0-999 seconden
Spanning	120V~60 Hz / 220-240V~50 Hz afhankelijk van variant
Vermogen	1150 W (120V) / 1050 W (220-240V)
Display	Dubbel digitaal scherm (temperatuur en timer)
Belangrijkste functies	Temperatuurinstelling, tijdinstelling, afteltimer, verwarmingsindicator, drukregeling
Inbegrepen accessoires	Bordenpers 8 en 10 inch, bekerpers 6/12/17/30 oz, bekerframe, siliconenmat
Afdruktype	Thermische overdracht, sublimatie, DTF
Drukregeling	Draaiknop (met de klok mee verhoogt, tegen de klok in verlaagt)
Veiligheid	Aarding, automatische uitschakeling na gebruik, niet-hete zone van 5 cm aan de rand
Materiaal	Metaal, siliconen (mat)
Beoogd gebruik	Bedrukken van T-shirts, bekers, borden, petten, enz.
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Onderhoud en reiniging	Uitschakelen voor reiniging, gebruik een vochtige doek, niet onderdompelen

Veelgestelde vragen - SJY-H12151M Vevor

Hoe stel ik de temperatuur in op de Vevor SJY-H12151M hittepers?

Druk eenmaal op SET. Het bovenste scherm toont 'SP'. Gebruik de toetsen ▲ of ▼ om de temperatuur te verhogen of te verlagen. Druk nogmaals op SET om te bevestigen.

Hoe stel ik de perstijd in?

Nadat u de temperatuur hebt ingesteld, drukt u een tweede keer op SET. Het bovenste scherm toont 'ST'. Gebruik ▲ of ▼ om de tijd in seconden (0-999) in te stellen. Druk op SET om te bevestigen.

Hoe kalibreer ik de druk van de pers?

Draai de drukknop tegen de klok in om de druk te verlagen. Plaats een vel papier op de onderste plaat, sluit de pers en trek aan het papier. Draai de knop met de klok mee totdat het papier niet meer beweegt. Dit is de aanbevolen gemiddelde druk.

Wat te doen als de overdracht wazig of gedeeltelijk is?

Een wazig patroon kan worden veroorzaakt door een te lange overdrachtstijd of een ongelijke warmteverdeling. Zorg ervoor dat de druk gelijkmatig is en volg de aanbevolen instellingen. Controleer bij gedeeltelijke waas of de plaat gelijkmatig verwarmt.

Hoe vervang ik de mat van de verwarmingsplaat?

Koppel de machine los. Verwijder de oude siliconenmat. Plaats de nieuwe mat van de juiste maat (8 of 10 inch) op de plaat. Bevestig het motief met hittebestendige tape. Stel de temperatuur in op 200°C en de tijd op 15 minuten om de mat te fixeren.

Wat zijn de essentiële veiligheidsmaatregelen?

Gebruik de machine op een vlak en brandwerend oppervlak. Draag hittebestendige handschoenen. Raak de verwarmingsplaat niet aan tijdens gebruik. Koppel de machine los voordat u deze verplaatst of accessoires vervangt.

Hoe schakel ik tussen Celsius en Fahrenheit?

Druk driemaal op SET. Het bovenste scherm toont 'CF'. Als het onderste scherm 'C' (Celsius) aangeeft, druk dan op ▲ of ▼ om over te schakelen naar 'F' (Fahrenheit). Druk op SET om op te slaan.

Welke temperatuur en tijd worden aanbevolen voor een T-shirt?

Typische instellingen voor een katoenen T-shirt zijn: 180-200°C (temperatuur) en 30-60 seconden (tijd), afhankelijk van het gebruikte overdrachtstype. Verwarm het T-shirt 3-5 seconden voor om plooien te verwijderen.

Wat te doen als de machine rookt of een geur afgeeft?

Lichte rook is normaal bij het eerste gebruik (productieresten). Als de rook aanhoudt of een brandlucht verschijnt, stop dan onmiddellijk en koppel de machine los. Controleer of er niets in contact is met de verwarmingsplaat. Neem contact op met de ondersteuning als het probleem aanhoudt.

Hoe maak ik de hittepers schoon?

Koppel de machine los en laat hem volledig afkoelen. Reinig de verwarmingsplaat en de buitenoppervlakken met een vochtige doek. Gebruik geen schurende producten of water dat naar binnen kan dringen. Droog grondig voor het volgende gebruik.

GEBRUIKSAANWIJZING SJY-H12151M Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, vertegenwoordigen slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. U wordt vriendelijk herinnerd om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u bespaart zelfs de helft vergeleken met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

WARMTEPERSMACHINE

MODEL: SJY-H12151M / SJY-H15151M

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Symbool		Symbool Beschrijving
		Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:Lees de gebruiksaanwijzing zorgvuldig door.
		Dit symbool, geplaatst voor een veiligheidsopmerking, geeft aan dat:soort voorzorgsmaatregel, waarschuwing of gevaar. Dit negerenwaarschuwing kan leiden tot een ongeval. Om het risico opBij letsel, brand of elektrocutie dient u altijd de volgende instructies op te volgen:aanbevelingen hieronder weergegeven.
		CORRECTE VERWIJDERING:Dit product is onderworpen aan de bepalingen van de EuropeseRichtlijn 2012/19/EG. Het symbool dat een afvalbak op wielen voorsteltdoorgestreept geeft aan dat het productgescheiden afvalinzameling in de Europese Unie. Ditis van toepassing op het product en alle accessoires die met deze zijn gemarkeerd symbool. Producten die als zodanig zijn gemarkeerd, mogen niet worden weggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor recycling van elektrische en elektronische apparatenapparaten.

WAARSCHUWING

1. Waarschuwingen moeten zorgvuldig worden opgevolgd om lichamelijk letsel en onjuist gebruik te voorkomen kan leiden tot elektrische schokken, brand, persoonlijk letsel en andere schade.

1) Haal de stekker uit het stopcontact wanneer u het apparaat verplaatst.

2) Haal de stekker uit het stopcontact wanneer u accessoires installeert.

3) Plaats het op een vlakke en stabiele ondergrond en werk onder geventileerde omstandigheden.

4) Draag speciale beschermende uitrusting wanneer u de machine bedient.

5) Gebruik deze machine niet op een gevaarlijke locatie.

6) Niet gebruiken als het apparaat niet goed werkt.

7) Demonteer en repareer dit apparaat niet.

8) Gebruik geen ongeschikt stopcontact.

9) Raak de verwarmingsplaat niet aan als de machine aan het opwarmen is.

10) Niet gebruiken in een vochtige omgeving of in contact met water. Laat geen vloeistof in het apparaat binnendringen om brand of elektrische schokken door kortsluiting te voorkomen.

vloeistof in het apparaat om brand of elektrische schokken door kortsluiting te voorkomen.

11) Gebruik geen voeding die niet voldoet aan de nominale spanning. Een voeding die niet aan de opgegeven spanning voldoet, kan brand of een elektrische schok veroorzaken. 12) Zorg ervoor dat het apparaat geaard is, zodat er geen lichamelijk letsel kan ontstaan. 13) Raak de draaiende stang of het lagergedeelte niet aan met uw vingers tijdens gebruik. In geval van verwondingen.

Als zij toezicht of instructie hebben gekregen met betrekking tot het gebruik van het apparaat op een veilige manier en de gevaren begrijpen die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Als zij toezicht of instructie hebben gekregen met betrekking tot het gebruik van de

20) Om gevaar te voorkomen als gevolg van onbedoelde reset van de thermische beveiliging, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door de nutsvoorziening.

19) Type X-aansluiting: Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of assemblage verkrijgbaar bij de fabrikant of diens serviceagent.

20) Om gevaar te voorkomen als gevolg van onbedoelde reset van de thermische beveiliging,

Dit apparaat mag niet worden gevoed via een extern schakelapparaat, zoals

een timer, of aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door de

nutsvoorziening.

Schakel de stroom uit wanneer u de connector aansluit of loskoppelt.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij die verantwoordelijk is voor de naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de partij die verantwoordelijk is voor de naleving zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een

digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke

interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

interferentie niet zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door

het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen.

verstoring door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Inhoud

1. SPECIFICATIE.... 6
2. PRODUCTDIAGRAM....7
3. BEDIENINGSPANEELE.....8
4. ONDERDELENLIJST....9
5. PAKLIJST VOOR MOKKENPERSFRAME....10
6. INSTALLATIESTAPPEN VOOR MOKKENPERSFRAME....11
7. MONTAGE- EN GEBRUIKSSTAPPEN....13
8. WERKWIJZE VAN DE TEMPERATUURREGELAAR......14
9. AFDRUKMETHODEN....16
10. BAKPLAATMAT VERVANGEN....18
11. VERVANG DE BAKKAPMAT....19
12. BAKKETONDERZETTER VERVANGEN....21
13. AANBEVOLEN PARAMETER....23
14. PROBLEMEN OPLOSSEN VOOR OVERDRACHTKWALITEIT....24

1. SPECIFICATIE

Model	SJY-H12151M		SJY-H15151M
Warmte Grootte	12x15 inch(30×38cm)		15x15 inchAfmetingen: 38×38 cm
Product
TemperatuuruurBereik	0-250 y (32-480°F)		0-250 y (32-480°F)
TijdBereik	0-999 seconden		0-999 seconden
Spanning	120V~60Hz	220-240V~50Hz	120V~60Hz	220-240V~50Hz
Stroom	1150W	1050W	1400W	1350W

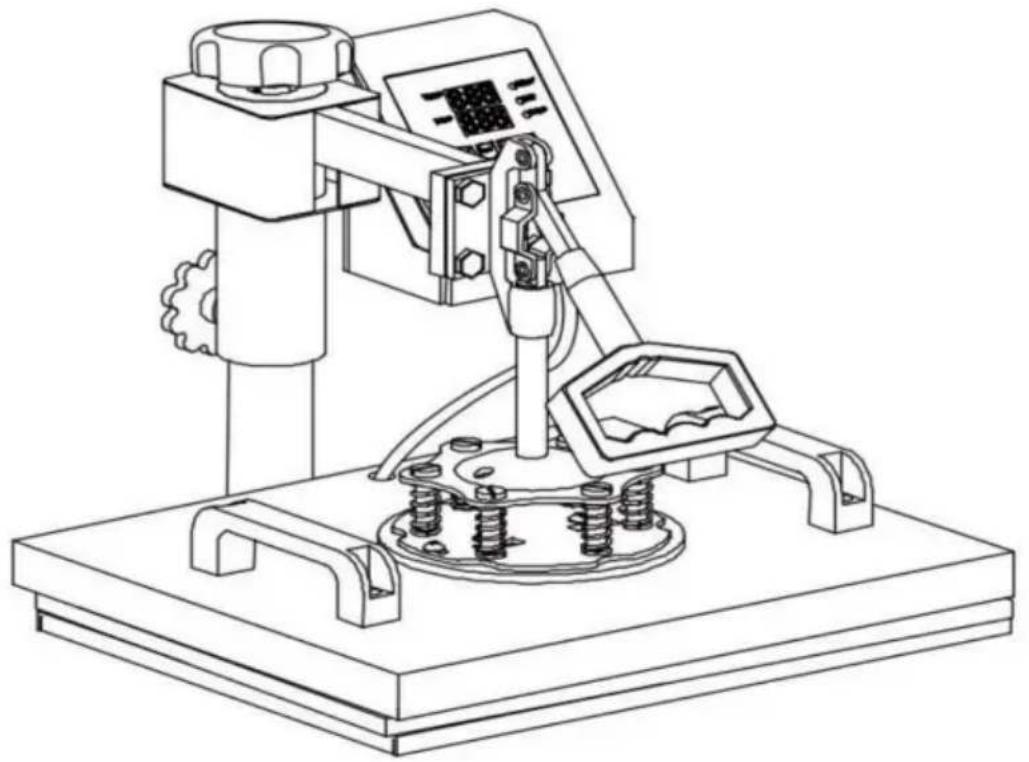

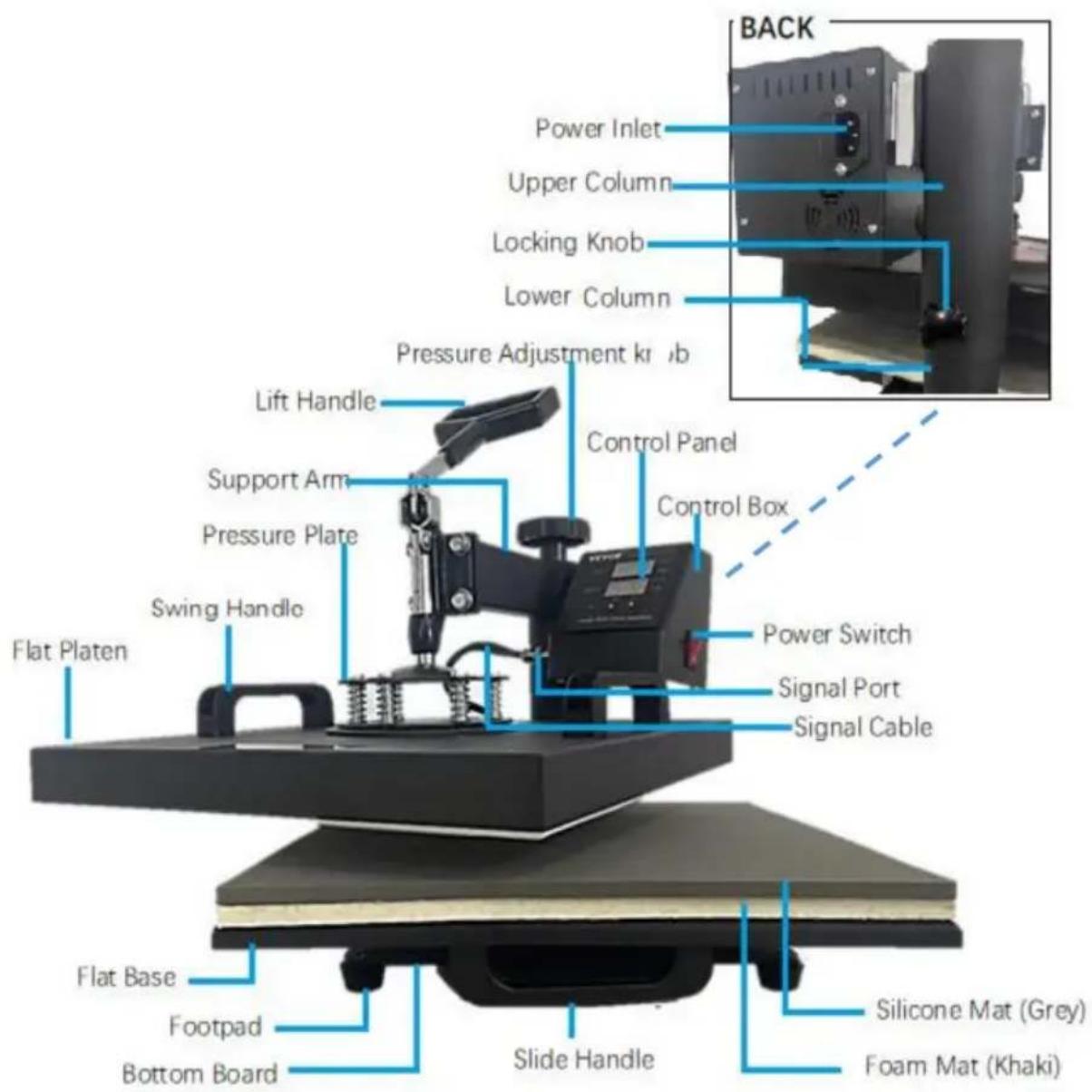

2. PRODUCTDIAGRAM

WeergaveGebieden	Boven Geeft	temperatuurwaarden of parameters weer namen.
	Onder Geeft	timerwaarden of parameterinstellingen weer.
IndicatorLichten	UIT Geeft aan dat de verwarming in werking is.
	WORK Geeft aan dat de aftelling bezig is. °F Geeft de
	temperatuurwaarden in Fahrenheit aan.
	°C	Geeft de temperatuurwaarden in Celsius weer.
FunctieKnoppen	SET	Gaat naar/verlaat primaire parametermenu's of Bevestigt instellingen wanneer ingedrukt.
		Gaat naar/verlaat secundaire parametermenu's of Bevestigt instellingen wanneer ingedrukt.
	y	Verhoogt waarden of converteert instellingen in parametermenu's.
	y	Start/stopt/reset de aftelling
		Verlaagt waarden of converteert instellingen in parametermenu's

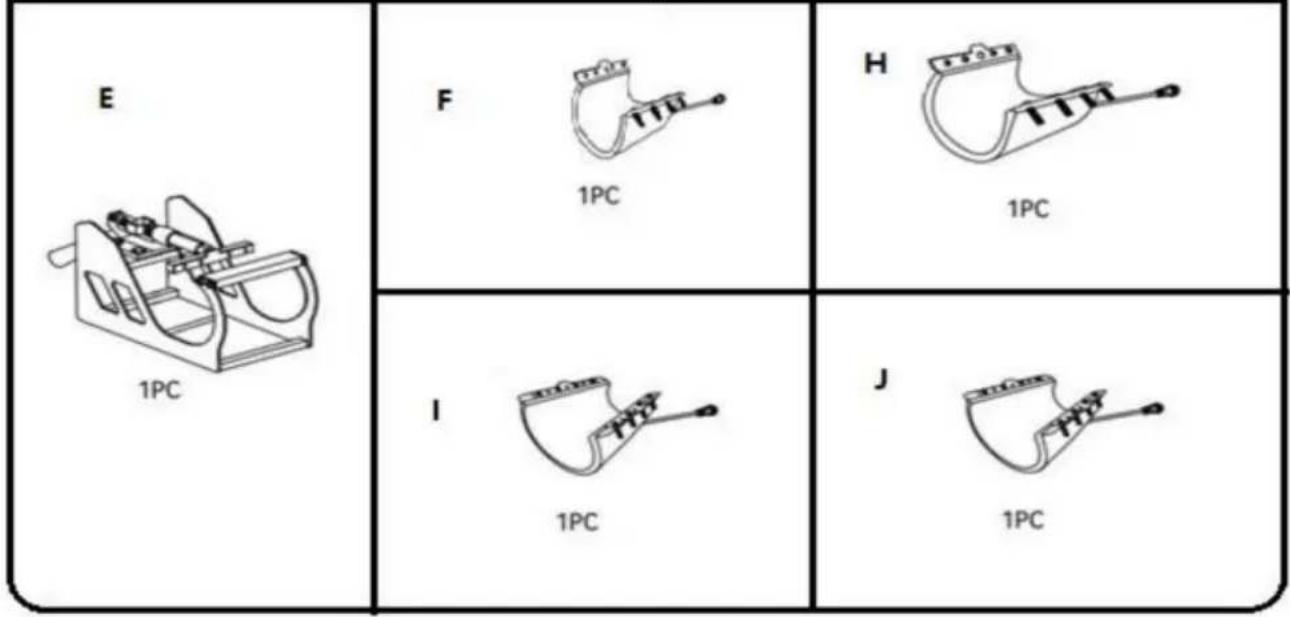

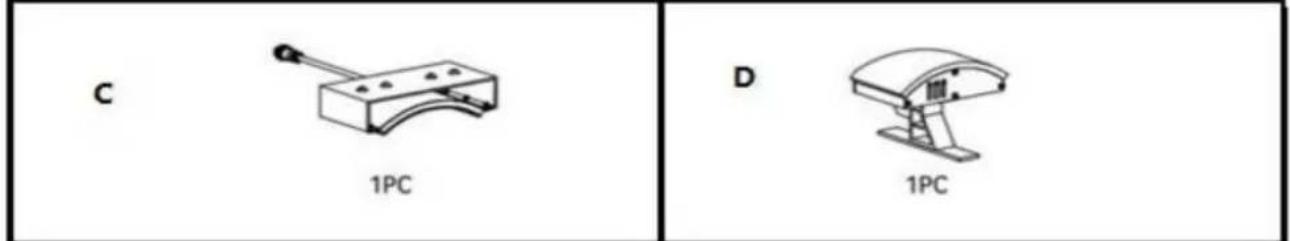

4. ONDERDELENLIJST

	Z3

A: 8inch plaatpersBijlage	B: 10in plaatpersBijlage	C: Gebogen persplaat
D: Gebogen basis	E: Mokpersframe F: 6oz	MokpersBijlage
H: 30oz MokpersBijlage	I: 12oz MokpersBijlage	J: 17oz MokpersBijlage

									Deel JDe
5in1 y	6in1	y	y	y	y		y
y 8in1	y	y	y	y	y		y
		y	y	y	y	yy	y	y	y

1. PAKLIJST VOOR MOKKENPERSFRAME

Nee.	Foto	Onderdeel	Hoeveelheid
ÿ		5*6mm ronde kop schroeven	18
ÿ		Ronde buis	3
ÿ		zijpaneel	2
ÿ		vier-holes biljart	1
ÿ		rechte handgreep	1
ÿ		Verwarmingselementen voor kopjes	1
ÿ		8*12mm Yuan-machine schroeven	4
ÿ		Verstelknop	1
ÿ		vlakke strook	1

6. INSTALLATIESTAPPEN VOOR MOKKENPERSFRAME

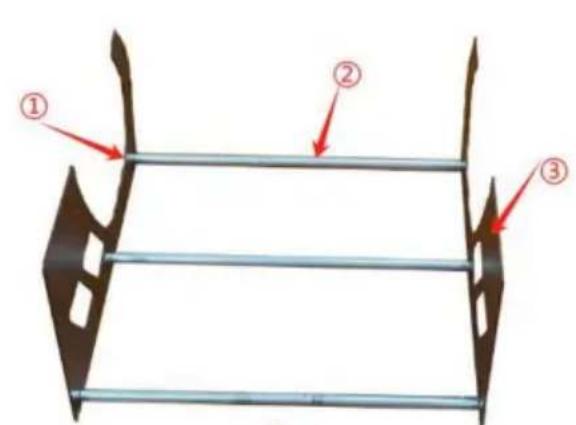

1. Installatiestappen

Installatie voltooid

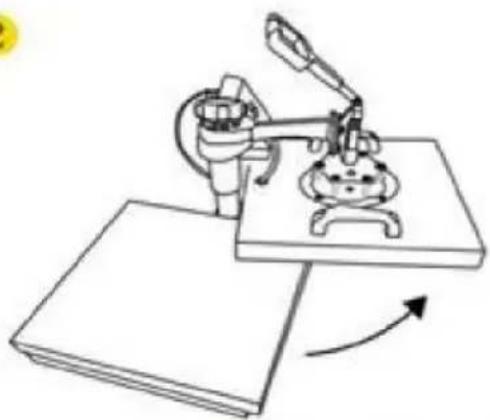

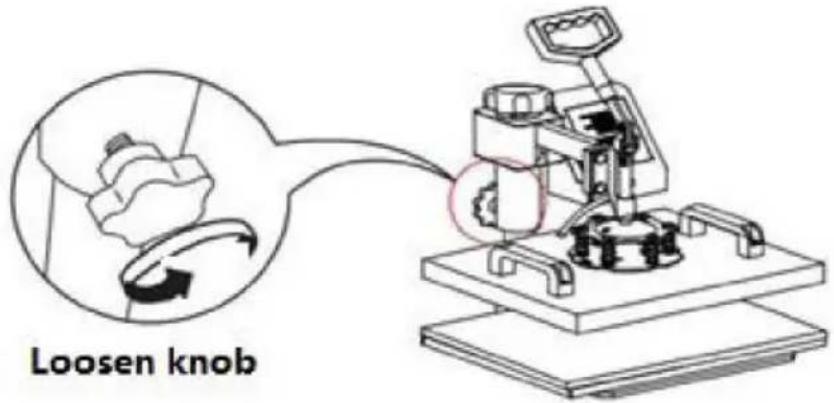

7. MONTAGE- EN GEBRUIKSSTAPPEN

1

2

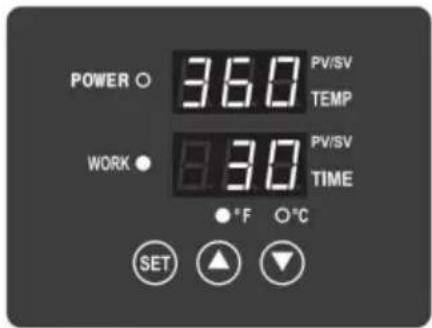

8. WERKWIJZE VAN DE TEMPERATUURREGELAAR

1. Zet de aan/uit-schakelaar aan, deze geeft de huidige temperatuur weer en toenemend.
2. Handleiding voor parameterinstellingen:

•Temperatuurinstelling:

Druk één keer op "SET". Het digitale display op het bovenste scherm zal "SP" weergeven, het onderste scherm toont uw laatst ingestelde temperatuurwaarde. Druk op "▲" om de temperatuurwaarde te verhogen, druk op "▼" om de temperatuurwaarde te verlagen.

U kunt bijvoorbeeld de temperatuurwaarde instellen op 300 Fahrenheit. Die waarde is om te controleren of uw schakelkast in goede staat verkeert.

Let op: druk lang op "▲" en "▼", de temperatuurwaarde verandert snel.

- Instelling werktijd:

Druk nogmaals op "SET". Het digitale display op het bovenste scherm zal "ST" weergeven, het onderste scherm toont de tijdswaarde van uw laatste druk. Druk op "▲" om de tijdswaarde te verhogen, druk op "▼" om de druktijdswaarde te verlagen.

Druk voor de 3e keer op de knop "SET". Het digitale display op het bovenste scherm zal "CF" tonen.

Situatie 1: Als het onderste scherm "C" toont, is de huidige temperatuureenheid Celsius. Druk op "▲" of "▼" om de eenheid om te zetten naar "F" (F is Fahrenheit). Druk nogmaals op "SET" om uw instelling op te slaan.

Situatie 2: Als het onderste scherm "F" weergeeft, druk dan op "SET" om uw instelling op te slaan. • Instelling afteltijd

1. Begin met printen wanneer u de verwarmingsplaat naar beneden drukt en druk vervolgens op "▲". De ingestelde werktijd telt automatisch af.
2. Wanneer de timing voorbij is, piept de zoemer. Til de hendel op en haal dan het object eruit en maak het DIY-cadeauprintwerk af. (Als de handgreep moeilijk op te tillen is, kunt u de drukregelaar tegen de klok in verlagen om de druk te verminderen.)
3. Zodra de hittepers een afdrukaftelling heeft voltooid, zal de teller één keer tellen.

Het is normaal dat de siliconen pad een kleine hoeveelheid rook genereert wanneer het product wordt gebruikt, en het zal vanzelf verdwijnen nadat het een paar keer is verhit.

- Suggestie voor gebruik

Met de drukregelknop regelt u de hoeveelheid kracht die u uitoefent. Deze wordt gebruikt om de overgebrachte afbeelding in de vezels van het kledingstuk te duwen. Met de klok mee verhoogt de druk. Tegen de klok in verlaagt deze. · Het bedieningspaneel aan de rechterbovenkant van de behuizing is waar u de warmte- en tijdvereisten van uw project instelt. Deze variëren afhankelijk van het gebruikte vinyl of transferpapier. · De hendel opent en sluit de bovenste en onderste verwarmde platen van de draaipers. ·

• Hoe u uw hittepersmachine kalibreert

1. Draai de drukknop een paar keer tegen de klok in om de druk op de platen te verlagen.
2. Leg een stuk papier op de bodem van de plaat.
3. Sluit de pers met de hendel.
4. Trek aan het papier.
5. Als het papier beweegt, draai de knop dan met de klok mee en probeer het opnieuw.
6. Probeer het opnieuw en herhaal totdat het papier helemaal niet meer beweegt. Dit is jouw "Medium" druk. Vanaf de "Medium" instelling zal hoge druk

met de klok mee één tot twee slagen. Lage druk zal tegen de klok in één tot twee slagen zijn. twee windingen. (Het aantal windingen is afhankelijk van de dikte van de kledingstuk.

9. AFDRUKMETHODEN

1. Pas de druk aan uw vereisten aan (zie 'Hoe te kalibreren').

(suggestie van uw hittepersmachine). Steek de stekker in het stopcontact en zet de schakelaar AAN.

1. De temperatuur zal automatisch beginnen te stijgen. In deze tijd kunt u de overdrachtstemperatuur en perstijd instellen.
2. Zodra de temperatuur stijgt tot de ingestelde temperatuur, zal de zoemer een signaal verzenden met het "BEEF"-geluid.
3. Plaats het object (bijv. T-shirt) op het persbed. Trek de hendel naar beneden om druk op het object uit te oefenen. Druk vervolgens op de "ÿ"-knop om de afteltijd te starten. 5. Wacht tot de tijd eindigt met een lang zoemgeluid. (Let op: er zullen ongeveer 5 seconden voordat de lange zoemer u meldt dat het klaar is; daarna 5 seconden want de korte zoemer zal verschijnen om u te laten weten of u nog doorgaat naar de volgende werk.)
4. Maak het werk af en haal het voorwerp eruit.
5. Schakel de aan/uit-schakelaar uit.

Let op: Montagemethode voor schuifhendel

Schakel de stroom uit en trek de mat eruit. Het is aan te raden om

hittebestendige handschoenen te dragen bij het uittrekken van kleding of deze na 2-3 uur uit te trekken. Pas op voor hitte.

Voorzorgsmaatregelen: Het gebied van 5 cm vanaf de rand van de verwarmingsplaat is niet het stempelgebied.

Als u verwarmd overdrachtspapier gebruikt, bedek dan eerst de bovenkant met een beschermend afdekvel om patroonresten te vermijden.

Tips:

1. Als het voor een T-shirt is, maak het dan plat door het 3-5 seconden voor te verwarmen om kreukels en vocht te verwijderen, en strijk de kleding eveneens.

1. Het is beter om een witte doek op het overdrachtspapier te leggen om onnodige markeringen te voorkomen bij een te hoge temperatuurinstelling.

10. VERVANG DE BAKPLAATMAT

1. Gebruik hittebestendige tape om het patroon op de schaal te bevestigen en bedek het vervolgens met een siliconenmat van een geschikt formaat (8 of 10 inch).

1. Wanneer de ingestelde temperatuur is bereikt, zet u de lade op het persbed. (Siliconenmat

tegenovergesteld aan onderkant, ladebodem tegenovergesteld aan verwarmingsplaat). Het is aan te raden om de afteltijd ongeveer 15 min (900 s) in te stellen.

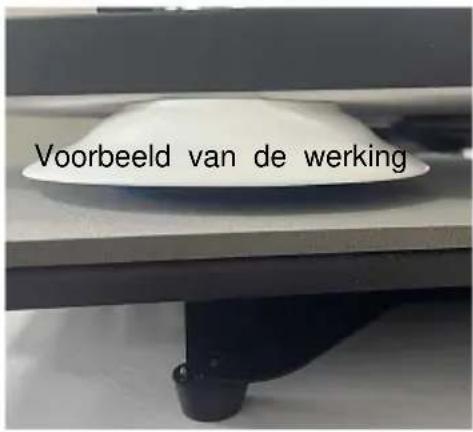

Ps. Zie 'voorbeeld van de werking'

Plate 10 inch

1. Verwijder de verwarmingsplaat en leg deze op het bord, met de kant zonder siliconenpadbekleding naar boven.

Ingestelde temperatuur: 200°C

Teltijd: 900 seconden

11. VERVANG DE BAKKAPMAT

De temperatuur is te laag, de druk is niet correct, of er is niet lang genoeg geperst.

Vervaagde patronen: te veel overdrachtstijd veroorzaakt proliferatie.

Gedeeltelijke vervaging van het patroon: de warmte was onjuist verdeeld via de verwarmingsplaat.

Zorg dat er meer tijd zit tussen de pershandelingen.

Drukverdeling kan ook de oorzaak zijn, die kan worden ingesteld op de vier plaatoppervlakverstellers.

oorzaak, die op de vier plaatoppervlakverstellers kan worden ingesteld.

Houd er rekening mee dat dit de fabrieksinstelling is en dat u deze niet hoeft aan te passen.

Dof oppervlak van het patroon: De druk is te groot of de temperatuur is te hoog.

De overdrachtstijd van het littekenpatroon is te lang.

Verschillende patroonkleur: De druk is niet goed of het transferpapier is van slechte kwaliteit.

Kleefpapier: de temperatuur is te hoog of de drukinkt is van slechte kwaliteit.

Ps. Partten-materiaal gebruikt altijd warmteoverdrachtpapier en DTF-folie

Controleer de DTF-film die de verwijderingstijd voorstelt om te voorkomen dat de verwijder tijd is onjuist oorzaak mislukking.

Instructievideo

Werkwijze temperatuurregelaar

Temperatuursensor vervangen tutorial

Fabrikant: Shanghaiimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-garantiecertificaat
