BEDIENUNGSANLEITUNG SJY-H12151M Vevor

1. Installationssteg

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Wärmepressmaschine

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnisse, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeutet nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie sparen tatsächlich die Hälfte im Vergleich zu den großen Top-Marken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wärmepressmaschine

MODELL: SJY-H12151M / SJY-H15151M

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Symbol	Symbol Beschreibung
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art von Vorsicht, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Feuer oder Stromschlag, befolgen Sie bitte immer die Empfehlungen siehe unten.
	KORREKTE ENTSORGUNG:Dieses Produkt unterliegt den Bestimmungen der Europäischen Richtlinie 2012/19/EG. Das Symbol einer Mülltonne Durchgestrichen bedeutet, dass das Produkt getrennte Müllabfuhr in der Europäischen Union.gilt für das Produkt und alle mit diesem Zeichen gekennzeichneten Zubehö Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht entsorgt wenn nicht mit dem normalen Hausmüll, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.

WARNUNG

1. Warnungen müssen sorgfältig befolgt werden, um Körperverletzungen und unsachgemäßen Gebrauch zu vermeiden kann zu Stromschlag, Brand, Verletzungen und anderen Schäden führen.

1) Beim Bewegen der Maschine stets den Stecker ziehen.
2) Beim Installieren von Zubehör immer den Stecker ziehen.
3) Auf eine flachel und stabile Plattform stellen und unter belüfteten Bedingungen betreiben.

4) Tragen Sie beim Betrieb der Maschine spezielle Schutzausrüstung.

5) Verwenden Sie diese Maschine nicht in Gefahrenbereichen.

6) Nicht verwenden, wenn die Maschine nicht ordnungsgemäß funktioniert.

7) Zerlegen und reparieren Sie diese Maschine nicht.

8) Verwenden Sie keine ungeeignete Steckdose.

9) Berühren Sie die Heizplatte nicht, wenn die Maschine heizt

10) Nicht in feuchter Umgebung oder bei Kontakt mit Wasser verwenden. Nicht eindringen lassen.

Flüssigkeit in der Maschine, um Feuer oder Stromschläge durch Kurzschluss zu verhindern.

11) Verwenden Sie kein Netzteil, das die angegebene Spannung nicht erfüllt. Das Netzteil Eine Stromversorgung, die nicht die angegebene Spannung aufweist, kann zu Feuer oder Stromschlag führen.

12) Stellen Sie sicher, dass die Maschine geerdet ist, um Verletzungen vorzubeugen.

13) Berühren Sie die rotierende Stange oder das Lagerteil während des Gebrauchs nicht mit den Fingern. im Falle von Verletzungen.

14)Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie bitte das Netzkabel ab. aus der Steckdose.

15) Benutzen Sie die Maschine nicht bei Gewitter oder Blitzeinschlag, um Schäden an der Maschine.

16) Stellen Sie die Maschine flach auf den feuerfesten Tisch und halten Sie sie von von brennbaren und explosiven Gegenständen.

17) Stellen Sie die Nutzung der Maschine bitte ein, wenn sie raucht, einen eigenartigen Geruch abgibt, laut wird oder andere ungewöhnliche Zustände aufweist.

18) Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen

Wenn sie beaufsichtigt werden oder Anweisungen zur Benutzung des

Gerät sicher bedienen und die damit verbundenen Gefahren verstehen. Kinder dürfen das Gerät nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kinder ohne Aufsicht

19) Anschluss Typ X: Wenn das Netzkabel beschädigt ist, muss es durch ein

Spezialkabel oder -baugruppe sind beim Hersteller oder seinem Kundendienst erhältlich.

20) Um eine Gefährdung durch unbeabsichtigtes Zurücksetzen des Thermoschutzschalters zu vermeiden, Das Gerät darf nicht über ein externes Schaltgerät mit Strom versorgt werden, wie z. als Zeitschaltuhr oder an einen Stromkreis angeschlossen, der regelmäßig vom

Dienslprogramm.

Bitte schalten Sie den Strom aus, wenn Sie den Stecker einstecken oder abziehen

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden

Konformitätsverantwortung kann zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den die folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die kann zu unerwünschtem Betrieb führen.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Betrieb aufheben das Produkt.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine Digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind wurde entwickelt, um einen angemessenen Schutz gegen schädliche Störungen in einem Installation im Wohnbereich.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

nicht gemäß den Anweisungen installiert und verwendet wird, kann dies zu

Störungen des Funkverkehrs. Es gibt jedoch keine Garantie dafür, dass

Störungen treten bei einer bestimmten Installation nicht auf. Wenn dieses Produkt dennoch Störungen verursacht, schädliche Störungen des Radio- oder Fernsehempfangs, die festgestellt werden können durch

Nach dem Aus- und Einschalten des Produkts wird dem Benutzer empfohlen, das Problem zu beheben. Störungen durch eine oder mehrere der folgenden Maßnahmen.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das Empfänger ist angeschlossen.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Inhalt

1. SPEZIFIKATION.... 6
2. PRODUKTDIAGRAMM....7
3. BEDIENFELD....8
4. TEILELISTE....9
5. PACKLISTE FÜR DEN BECHERPRESSRAHMEN....10
6. INSTALLATIONSSCHRITTE FÜR DEN BECHERPRESSENRAHMEN......11
7. MONTAGE- UND GEBRAUCHSSCHRITTE....13
8. BETRIEBSMETHODE DES TEMPERATURREGLERS......14
9. DRUCKVERFAHREN....16
10. Backblechmatte ersetzen....18
11. Backdeckelmatte ersetzen....19
12. Backuntersetzer ersetzen....21
13. EMPFOHLENE PARAMETER....23
14. FEHLERSUCHE BEI DER ÜBERTRAGUNGSQUALITÄT......24

1. SPEZIFIKATION

Modell	SJY-H12151M		SJY-H15151M
Wärmegröße	12x15 Zoll(30×38cm)		15x15 Zoll(38×38cm)
Produkt
TemperaturureReichweite	32–480 °F (0–250 °C)		32–480 °F (0–250 °C)
ZeitReichweite	0-999 Sekunden		0-999 Sekunden
Stromspannung	120 V~60 Hz	220-240 V~50 Hz	120 V~60 Hz	220-240 V~50 Hz
	1150 W	1050 WLeistung	1400 W	1350 W

2. PRODUKTDIAGRAMM

Anzeige Bereiche	Oben Zeigt	Temperaturwerte oder Parameter an Namen.
	Unten: Zeigt	Timerwerte oder Parametereinstellungen an.
Indikator Beleuchtung	OUT Zeigt an, dass die Heizung in Betrieb ist.
	WORK Zeigt an, dass der Countdown läuft. °F Zeigt
	Temperaturwerte in Fahrenheit an.
	°C	Zeigt Temperaturwerte in Celsius an.
Funktion Schaltflächen	SATZ	Aufrufen/Verlassen der primären Parametermenüs oder bestätigt die Einstellungen, wenn gedrückt.
		Aufrufen/Verlassen von sekundären Parametermenüs oder bestätigt die Einstellungen, wenn sie gedrückt gehalten wird.
		Erhöht Werte oder konvertiert Einstellungen in Parametermenüs.
		Startet/Stoppt/Setzt den Countdown zurück
		Verringert Werte oder konvertiert Einstellungen in Parametermenüs

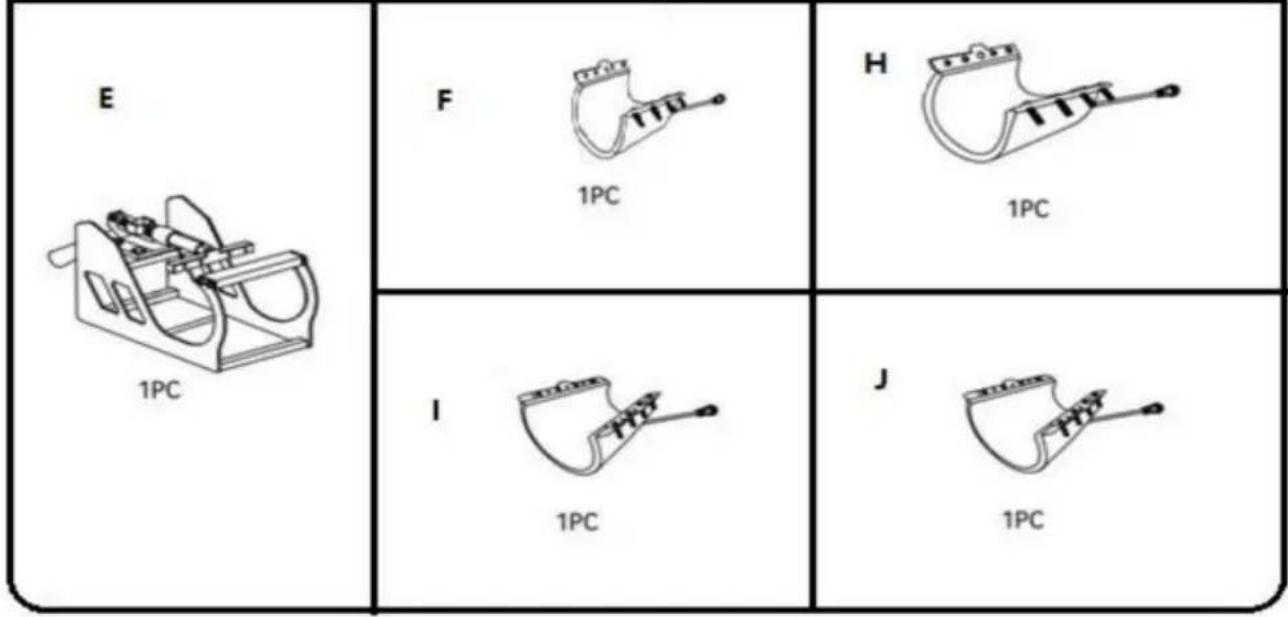

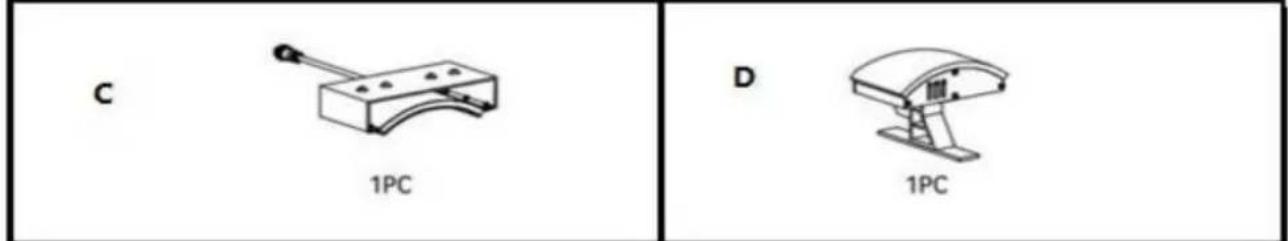

4. TEILELISTE

ZZ',

A: 8-Zoll-Plattenpresse Anhang	B: 10-Zoll-Plattenpresse Anhang	C: Gewölbte Pressplatte
D: Gebogene Basis	E: Tassenpressenrahmen	F: 6oz Tassenpresse Anhang
H: 30oz Tassenpresse Anhang	I: 12oz Tassenpresse Anhang	J: 17oz Tassenpresse Anhang

									Teil JTei
5in1	6in1
8in1

1. PACKLISTE FÜR DEN BECHERPRESSRAHMEN

No Bild		Komponente	Menge
		5*6mm runde kopfSchrauben	18
		Rundrohr	3
		Seitenteil	2
		Vier-Loch-Billard	1
		gerader Griff	1
		Heizelemente fürTassen	1
		8*12mm Yuan maschineSchrauben	4
		Einstellknopf	1
		Flugzeugstreifen	1

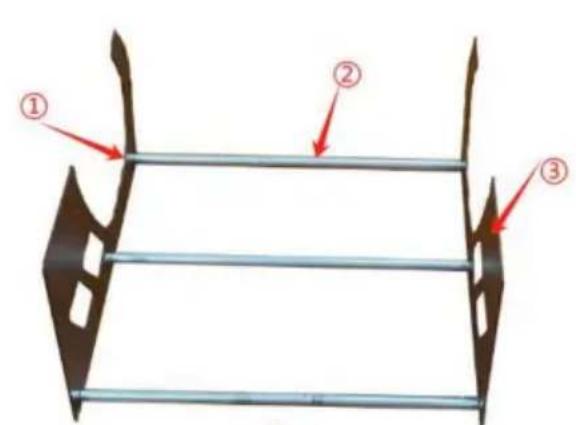

6. INSTALLATIONSSCHRITTE FÜR DEN BECHERPRESSENRAHMEN

1. Installationsschritte

Installation abgeschlossen

7. MONTAGE- UND GEBRAUCHSSCHRITTE

1

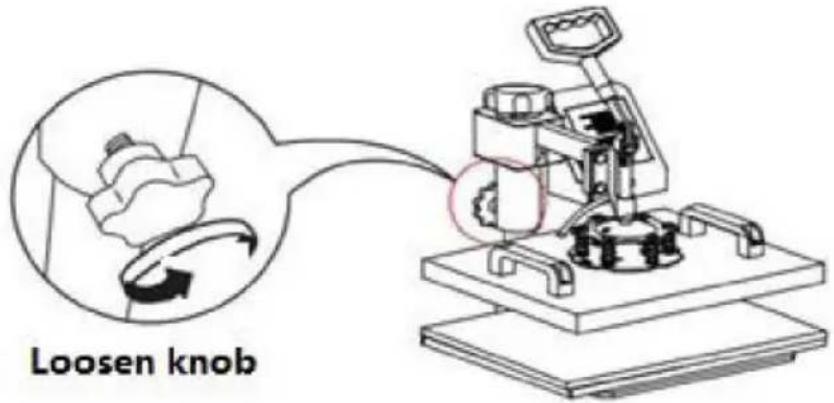

Loosen knob

2

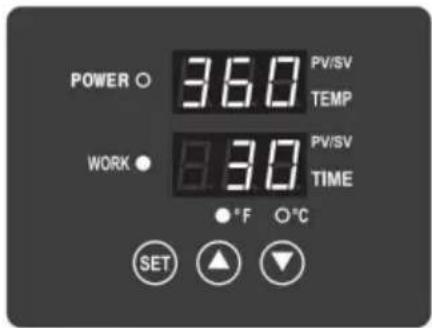

1. Schalten Sie den Netzschalter ein. Er zeigt die aktuelle Temperatur an. zunehmend.

2. Anleitung zur Parametereinstellung:

•Temperatureinstellung:

Drücken Sie einmal auf „SET“. Auf dem oberen Display erscheint „SP“, die

Der untere Bildschirm zeigt Ihren zuletzt eingestellten Temperaturwert an. Drücken Sie „ÿ“, um den Temperaturwert, drücken Sie „ÿ“, um den Temperaturwert zu verringern.

Sie können beispielsweise den Temperaturwert auf 300 Fahrenheit einstellen, dieser Wert ist um zu überprüfen, ob Ihre Steuerbox in gutem Zustand ist.

Bitte beachten: Halten Sie „ÿ“ und „ÿ“ gedrückt, der Temperaturwert ändert sich schnell.

POWER ○ 36.0 PV/SV TEMP WORK ● 83.0 PV/SV TIME ●°F ○°C SET ▲ ▼

• Arbeitszeiteinstellung:

Drücken Sie erneut „SET“, die Digitalanzeige im oberen Bildschirmbereich zeigt „ST“, die Der untere Bildschirm zeigt den Wert Ihrer letzten Druckzeit an. Drücken Sie „ÿ“, um den Druck zu erhöhen. Drücken Sie „ÿ“, um den Zeitwert zu verringern.

5.68 PV/SV TEMP WORK 3.07 PV/SV TIME °F °C SET ▲ ▼

- Übertragung von Grad Celsius und Fahrenheit

Drücken Sie die Taste „SET“ zum dritten Mal. Die Digitalanzeige im oberen Bildschirmbereich wird zeigt „CF“,

Situation 1: Wenn auf dem unteren Bildschirm „C“ angezeigt wird, ist die aktuelle Temperatureinheit Celsius.

Drücken Sie „ÿ“ oder „ÿ“, um die Einheit in „F“ umzuwandeln (F steht für Fahrenheit). Drücken Sie noch einmal „SET“, um Ihre Einstellung zu speichern.

Situation 2: Wenn auf dem unteren Bildschirm „F“ angezeigt wird, drücken Sie „SET“, um Ihre Einstellung zu speichern. • Countdown-Zeiteinstellung

1. Drücken Sie die Heizplatte nach unten, beginnen Sie mit dem Drucken und drücken Sie dann „ÿ“. die eingestellte Arbeitszeit wird automatisch heruntergezählt.
   2.Wenn die Zeit abgelaufen ist, ertönt ein Summer. Heben Sie den Griff an und dann holen Sie das Objekt ab und beenden Sie den DIY-Geschenkdruck. (Wenn der Griff schwierig in zum Anheben können Sie den Druckregler gegen den Uhrzeigersinn drehen, um den Druck zu verringern Druck.)
2. Sobald die Wärmepresse einen Druck-Countdown beendet hat, wird der Zähler einmal zählen.

Es ist normal, dass das Silikonpad eine kleine Menge Rauch erzeugt wenn das Produkt verwendet wird, und es verschwindet von selbst nach einige Male erhitzt.

• Vorschlag vor der Verwendung

Der Druckeinstellknopf steuert die Kraft, die

wird verwendet, um das übertragene Bild in die Fasern des Kleidungsstücks zu drücken.

Im Uhrzeigersinn erhöht sich der Druck. Gegen den Uhrzeigersinn verringert er

sich. · Das Bedienfeld auf der rechten oberen Seite des Gehäuses ist der Ort, an dem Sie

Legen Sie die Wärme- und Zeitanforderungen Ihres Projekts fest. Diese variieren

abhängig vom verwendeten Vinyl oder Transferpapier. · Der

Griff öffnet und schließt die oberen und unteren Heizplatten des

Drehpresse.

- So kalibrieren Sie Ihre Heißpressmaschine

1. Drehen Sie den Druckknopf ein paar Mal gegen den Uhrzeigersinn, um den Druck auf die Walzen.
2. Legen Sie ein Blatt Papier auf die Unterseite der Walze.

3. Die Drehpresse mit dem Griff schließen.

4. Ziehen Sie am Papier.
   5.Wenn sich das Papier überhaupt bewegt, drehen Sie den Knopf im Uhrzeigersinn und versuchen Sie es erneut.

5. Versuchen Sie es erneut und wiederholen Sie den Vorgang, bis sich das Papier überhaupt nicht mehr bewegt. Das ist Ihr

„Mittlere“ Druck. Von der Einstellung „Mittel“ wird hoher Druck

im Uhrzeigersinn um eine bis zwei Umdrehungen. Niedriger Druck wird gegen den Uhrzeigersinn um eine bis zwei Umdrehungen. (Die Anzahl der Umdrehungen hängt von der Dicke des

Kleidungsstück.

9. DRUCKVERFAHREN

1. Passen Sie den Druck an Ihren Bedarf an (siehe „Kalibrierung“)
   Ihre Wärmepresse-Maschine" Vorschlag). Stecken Sie das Netzkabel ein und schalten Sie den Netzschalter auf ON.
2. Die Temperatur steigt automatisch an. In dieser Zeit können Sie die Übertragungstemperatur und Presszeit.
3. Sobald die Temperatur auf die eingestellte Temperatur ansteigt, ertönt der Summer den „BEEF“-Laut heraus.
4. Legen Sie das Objekt (z. B. T-Shirt) auf die Pressplatte. Ziehen Sie den Griff nach unten, um Drücken Sie auf das Objekt. Drücken Sie dann die Taste „ÿ“, um die Countdown-Zeit zu starten.
5. Warten Sie, bis die Zeit abgelaufen ist und ein langer Summton ertönt. (Hinweis: Es wird etwa 5s Zeit für den langen Summer, der Sie darüber informiert, dass es fertig ist; danach 5s denn der kurze Summer ertönt, um Sie darüber zu informieren, ob Sie noch zum nächstes Werk.)
6. Arbeit beenden und Objekt herausnehmen.
7. Schalten Sie den Netzschalter aus.

Hinweis: Montagemethode für den Schiebegriff

Schalten Sie den Strom aus und ziehen Sie die Matte heraus. Es wird empfohlen, hitzebeständige Handschuhe beim Ausziehen der Kleidung oder ziehen Sie diese nach 2-3 Minuten. Vorsicht vor großer Hitze.

Vorsichtsmaßnahmen: Der Bereich 5 cm vom Rand der Heizplatte ist nicht heiß Stempelbereich.

Wenn Sie Heiztransferpapier verwenden, decken Sie es mit einer Schutzfolie ab, um Vermeiden Sie Musterrückstände.

Tipps:

.1. Wenn es sich um ein T-Shirt handelt, glätten Sie es bitte, indem Sie es 3-5 Sekunden lang vorheizen, um Entfernen Sie Falten und Feuchtigkeit, ebenso das Bügeln der Kleidung.

1. Es ist besser, wenn Sie ein weißes Tuch auf das Transferpapier legen, um zu vermeiden unnötige Markierungen bei zu hoher Temperatureinstellung.

10. Backblechmatte ersetzen

1. Befestigen Sie die

Muster auf dem Tablett, und bedecken Sie es dann mit einem Silikonmatte geeigneter Größe (8 Zoll oder 10 Zoll).

1. Wenn die eingestellte Temperatur erreicht ist, das Tablett auf dem Pressbett. (Silikonmatte gegenüber unten, Boden der Wanne gegenüber Heizplatte). Es wird empfohlen, die Countdown-Zeit ca. 15 Min. (900 s).

P.S. Siehe 'Bedienungsbeispiel'

Plate 10inch

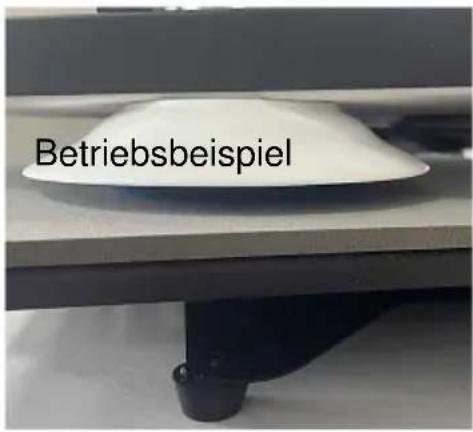

Betriebsbeispiel

1. Entfernen Sie die Heizplatte und legen Sie es auf den Teller, wobei die Seite ohne Oberfläche des Silicagel-Pads nach oben.

Eingestellte Temperatur: 200ÿ

Zählzeit: 900S

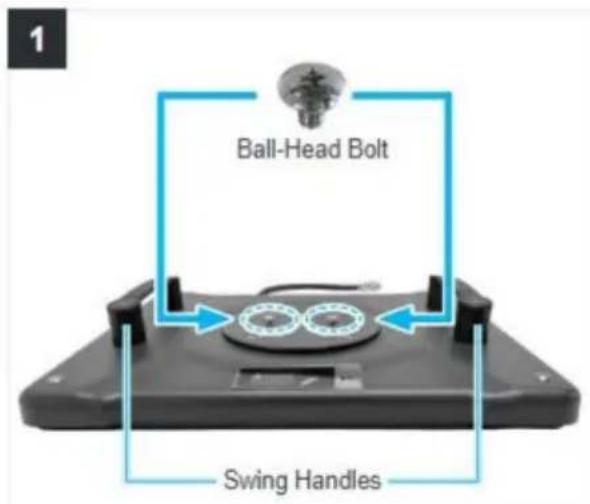

11. Backkappenmatte ersetzen

Ball-Head Bolt Swing Handles

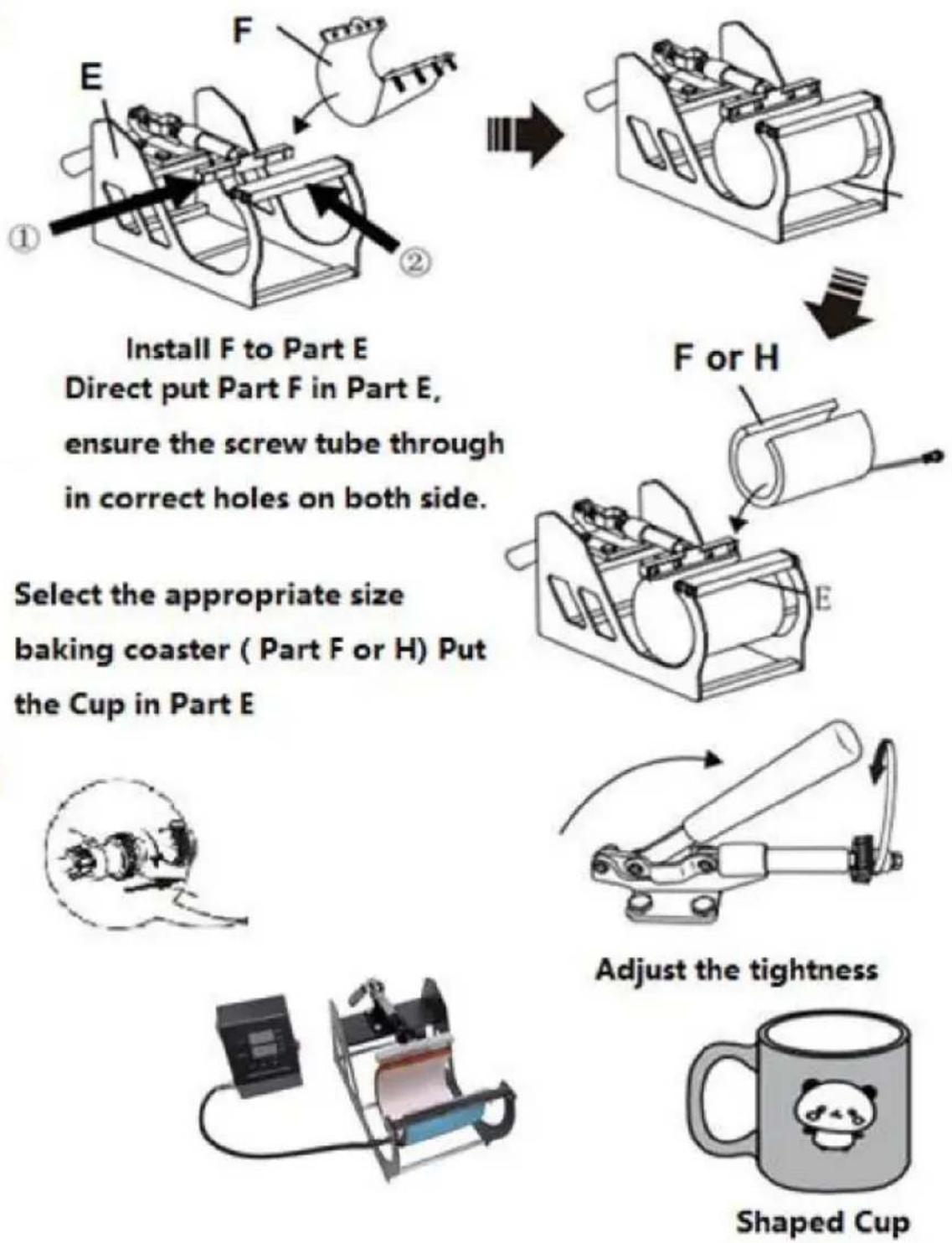

12. Backuntersetzer ersetzen

1

14. FEHLERSUCHE BEI DER ÜBERTRAGUNGSQUALITÄT

Blasse Farbe:

Die Temperatur ist zu niedrig/der Druck stimmt nicht/oder es wurde nicht richtig gepresst lange genug.

Unscharfes Muster: Zu viel Übertragungszeit führt zu einer Ausbreitung.

Teilweise Unschärfe des Musters: Die Wärme wurde falsch

über die Heizplatte verteilt.

Lassen Sie zwischen den Pressvorgängen mehr Zeit.

Die Druckverteilung kann auch die

Ursache, welche an den vier Telleroberflächenverstellern eingestellt werden kann.

Bitte beachten Sie, dass die Werte werkseitig eingestellt

wurden und keine Anpassungen erforderlich sein sollten.

Stumpfe Musteroberfläche: Der Druck ist zu groß oder die Temperatur

zu hoch.

Die Übertragungszeit für das vernarbte Muster ist zu lang.

Andere Musterfarbe: Der Druck ist falsch oder das Transferpapier ist

von schlechter Qualität.

Klebepapier: Die Temperatur ist zu hoch oder die Druckfarbe ist schlecht.

Ps. Partten-Material verwendet immer Wärmeübertragungspapier und DTF-Folie

Bitte überprüfen Sie die empfohlene Entfernungszeit des DTF-Films, um zu vermeiden, dass der

Die Entfernungszeit ist falsch und verursacht einen Fehler.
