INSTRUKCJA OBSŁUGI SJY-H12151M Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MASZYNA DO PRASY TERMICZNEJ

Nadal staramy się oferować Państwu narzę dzia w konkurencyjnych cenach.

„Oszczę dź połowę ", „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane przez nas oznaczają wyłącznie szacunkowe oszczę dności, jakie możesz uzyskać kupując u nas określone narzę dzia w porównaniu do głównych marek i niekoniecznie oznacza to, że obejmuje wszystkie kategorie oferowanych przez nas narzę dzi. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie,

w rzeczywistości oszczę dzają połowę w porównaniu do najlepszych marek.

VEVOR®

TOUGH TOOLS, HALF PRICE

MASZYNA DO PRASY TERMICZNEJ

MODEL: SJY-H12151M / SJY-H15151M

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu bę dzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Symbol	Opis symbolu
	Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytaćPrzeczytaj uważnie instrukcję obsługi.
	Ten symbol umieszczony przed komentarzem dotyczącym bezpieczeństwa oznacza, rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Ignorowanie tego ostrzeżenie może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postę puj zgodnie z zalecenia pokazane poniżej.
	PRAWIDŁOWA UTYLIZACJA:Niniejszy produkt podlega przepisom europejskimDyrektywa 2012/19/WE. Symbol przedstawiający kosz na śmieci na kółkach przekreślone oznacza, że produkt wymagaselektywna zbiórka odpadów w Unii Europejskiej. To dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem symbol. Produktów oznaczonych jako takie nie wolno wyrzucać z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadów punkt zbiórki odpadów elektrycznych i elektronicznych urządzenia.

OSTRZEŻENIE

1. Należy dokładnie przestrzegać ostrzeżeń, aby uniknąć obrażeń ciała i niewłaściwego użytkowania. może spowodować porażenie prądem, pożar, obrażenia ciała i inne szkody.

1) Odłączaj maszynę od zasilania podczas przenoszenia.
2) Odłączaj urządzenie od zasilania podczas montażu akcesoriów.
3) Umieścić na płaskiej i stabilnej platformie i obsługiwać w wentylowanych warunkach.

4) Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny.

5) Nie używaj tego urządzenia w miejscach niebezpiecznych.

6) Nie używać urządzenia, jeśli nie działa ono prawidłowo.

7) Nie rozbieraj i nie naprawiaj tego urządzenia.

8) Nie używaj nieodpowiedniego gniazdka sieciowego.

9) Nie dotykaj płyty grzewczej, gdy urządzenie się nagrzewa.

10) Nie stosować w środowisku wilgotnym lub w kontakcie z wodą. Nie wnikać

płynu w urządzeniu, aby zapobiec pożarowi lub porażeniu prądem elektrycznym na skutek zwarcia.

11) Nie używaj zasilacza, który nie spełnia napię cia znamionowego.

Zasilanie o napię ciu innym niż określone w specyfikacji może spowodować pożar lub porażenie prądem.

12) Upewnij się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała.

13) Podczas użytkowania nie dotykaj palcami obracającego się preta ani łożyska.

w przypadku obrażeń.

14) Jeżeli urządzenie nie bę dzie używane przez dłuższy czas, należy odłączyć przewód zasilający.

z gniazdka.

15) Nie używaj urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzenia

maszyna.

16) Umieścić maszynę równomiernie na stole ognioodpornym i trzymać z dala

z materiałów łatwopalnych i wybuchowych.

17) Prosimy o zaprzestanie korzystania z urządzenia, jeśli: - dymi, wydziela dziwny zapadów

- pracuje głośno lub wystę puje inny nienormalny stan.

18) Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze.

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku

doświadczenie i wiedza

Jeżeli zapewniono im nadzór lub instruktaż dotyczący korzystania z urządzenia,

urządzenia w bezpieczny sposób i zrozumieć związane z tym zagrożenia. Dzieci nie powinny

bawić się urządzeniem. Czyszczenie i konserwacja użytkownika nie powinny być wykonywane przez

dzieci bez opieki

19) Nakładka typu X: Jeśli przewód zasilający jest uszkodzony, należy go wymienić na

specjalny przewód lub zestaw dostę pny u producenta lub jego przedstawiciela serwisowego.

20) Aby uniknąć zagrożenia wynikającego z przypadkowego zresetowania wyłącznika termicznego,

tego urządzenia nie wolno zasilać za pomocą zewnętr trznego urządzenia przełączającego, takiego jak jako timer lub podłączony do obwodu, który jest regularnie włączany i wyłączany przez pożytek.

Warning

Proszę wyłączyć zasilanie przed podłączeniem lub odłączeniem złącza.

INFORMACJE FCC

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzę t!

To urządzenie jest zgodne z części 15 przepisów FCC. Eksploatacja podlega

spełniając dwa warunki:

1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia,

może powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez strona odpowiedzialna za zgodność może unieważnić prawo użytkownika do korzystania z usługi Produkt.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla

Urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC. Te limity są

zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacja mieszkaniowa.

Ten produkt generuje, wykorzystuje i może emitować energię o czę stotliwości radiowej, a jeżeli nie zainstalowane i używane zgodnie z instrukcją, mogą powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie wyłączając i włączając produkt, zachę camy użytkownika do podję cia próby skorygowania zakłócenia spowodowane przez jeden lub wie cej z nastę pujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiek sz odległość mię dzy produktem a odbiornikiem.
• Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony.

Odbiornik jest podłączony.

- Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

Zawartość

1. SPECYFIKACJA....6
2. DIAGRAM PRODUKTU....7
3. PANEL STEROWANIA....8
4. LISTA CZEŚCI....9
5. LISTA ZAWARTOŚCI RAMY PRASY DO KUBKÓW....10
6. KROKI INSTALACJI RAMY PRASY DO KUBKÓ W....11
7. KROKI MONTAŻU I UŻYTKOWANIA....13
8. SPOSÓ B DZIAŁANIA REGULATORA TEMPERATURY......14
9. METODY DRUKU....16
10. WYMIANA PODKŁADKI DO PIECZENIA....18
11. WYMIANA MATY DO PIECZENIA....19
12. WYMIANA PODSTAWKI DO PIECZENIA....21
13. ZALECANY PARAMETR......23
14. ROZWIĄZYWANIE PROBLEMÓ W Z JAKOŚCIĄ TRANSFERU....24

1. SPECYFIKACJA

Model	SJY-H12151M		SJY-H15151M
Rozmiar ciepła	12x15 cali(30×38cm)		15x15 cali(38×38cm)
Produkt
TemperaturaczystyZakres	32-480°F (0-250°C)		32-480°F (0-250°C)
CzasZakres	0-999 sekund		0-999 sekund
Woltaż	120 V~60Hz	220-240 V~50Hz	120 V~60Hz	220-240 V~50Hz
Moc	1150 W	1050 W	1400 W	1350 W

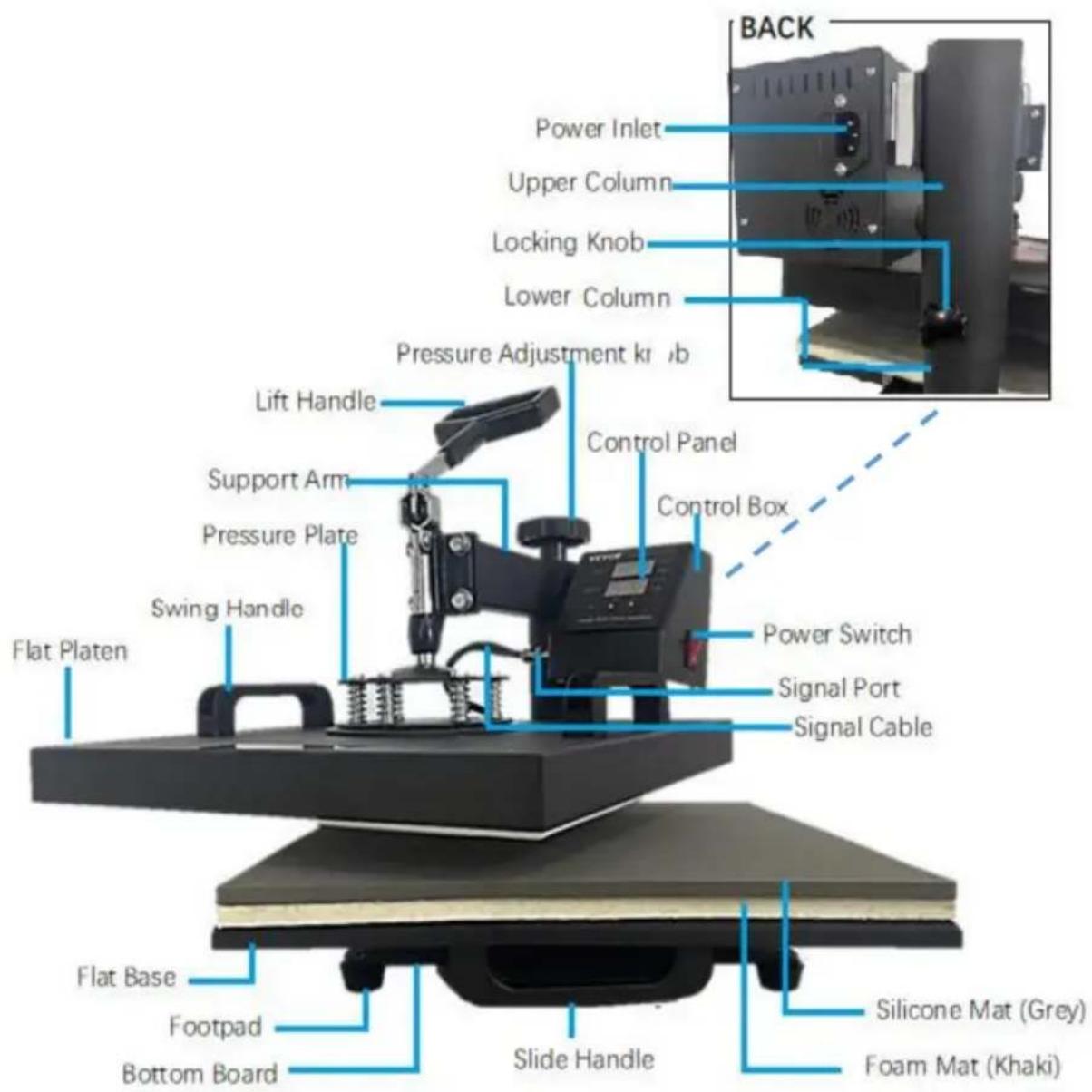

2. DIAGRAM PRODUKTU

Wyświetlacz Obszary	Górny wyświetlacz wartości temperatury lub parametru imiona.
	Dolna część	wyświetla wartości timera lub ustawienia parametrów.
Wskaźnik Ślepia	OUT Oznacza, że ogrzewanie działa.
	PRACA Oznacza, że odliczanie jest w toku. °F Oznacza
	wartości temperatury w stopniach Fahrenheit.
	°C	Wskazuje wartości temperatury w stopniach Celsjusza.
Funkcjonować Pikolak	USTAWIĆ	Wchodzi/wychodzi z menu parametrów podstawowych lub potwierdza ustawienia po naciśnię ciu.
		Wchodzi/wychodzi z menu parametrów drugorzę dnych lub potwierdza ustawienia po przytrzymaniu.
		Zwiększa wartości lub konwertuje ustawienia w menu parametrów.
		Rozpoczyna/zatrzymuje/resetuje odliczanie
		Zmniejsza wartości lub konwertuje ustawienia w menu parametrów

4. LISTA CZĘŚCI

A: Prasa płytowa 8-calowa Załącznik	B: 10-calowa prasa płytowa Załącznik	C: Łukowata płyta dociskowa
D: Zakrzywiona podstawa	E: Rama prasy do kubków F: Prasa do kubków 6oz Załącznik
H: Prasa do kubków 30oz Załącznik	I: Prasa do kubków 12oz Załącznik	J: Prasa do kubków 17oz Załącznik

									Czę ść JCzę
5w1
6w1
8w1

1. LISTA PAKOWANIA RAMY PRASY DO KUBKÓW

Nie. Zoję cie	Czę ść	Ilość
		5*6mm okrągła głównaśruby
		Rura okrągła
		panel boczny
		bilard czterodołkowy
		prosta rączka
		Elementy grzejne do stan nieczewy
		Maszyna juanowa 8*12mmśruby
		Pokrę tło regulacyjne
		pas startowy samolotu

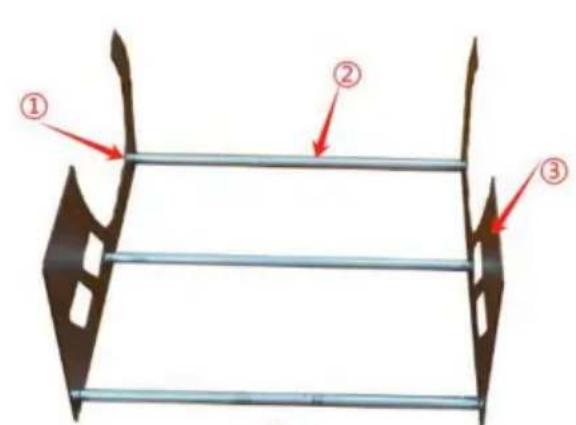

6. KROKI INSTALACJI RAMY PRASY DO KUBKÓW

1. Kroki instalacji

Instalacja ukończona

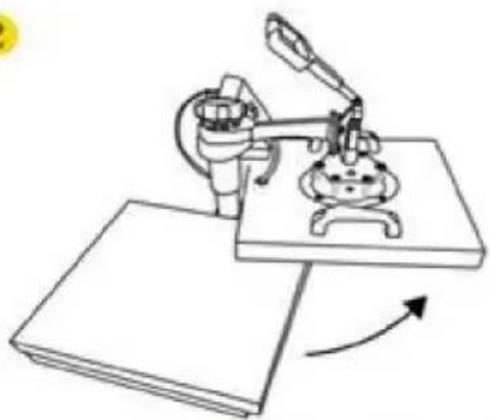

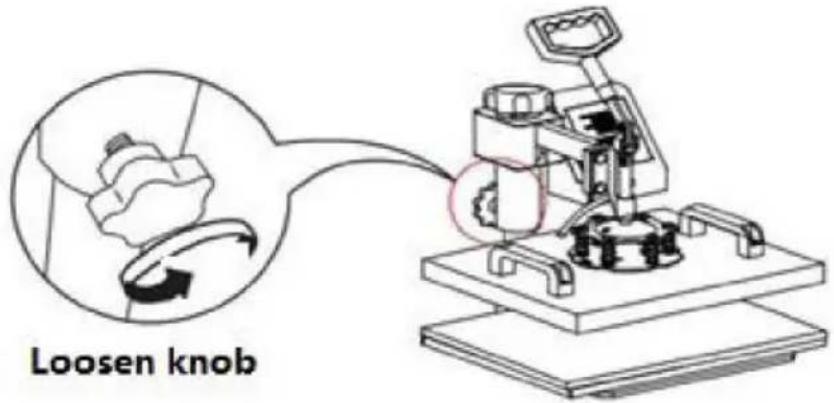

7. KROKI MONTAŻU I UŻYTKOWANIA

1

Loosen knob

2

1. Włącz przełącznik zasilania, pokaże aktualną temperaturę i

wzrastający.

1. Przewodnik po ustawieniach parametrów:

•Ustawienie temperatury:

Naciśnij przycisk „SET” jeden raz, a na wyświetlaczu cyfrowym na górnym ekranie pojawi się „SP”, na dolnym ekranie wyświetli się ostatnio ustawiona wartość temperatury, naciśnij „”, aby ją zwiększyć wartość temperatury, naciśnij „”, aby zmniejszyć wartość temperatury.

Na przykład możesz ustawić wartość temperatury na 300 stopni Fahrenheit, ta wartość jest aby sprawdzić czy Twoja skrzynka sterownicza jest w dobrym stanie.

Uwaga: Długie naciśnię cie przycisków „ i „ ” spowoduje szybką zmianę wartości temperatury.

POWER ○ 36.0 PV/SV TEMP WORK ● 83.0 PV/SV TIME ● °F ○ °C SET ▲ ▼

• Ustawienia czasu pracy:

Naciśnij przycisk „SET” jeszcze raz, na wyświetlaczu cyfrowym na górnym ekranie pojawi się „ST”, dolny ekran pokaże wartość czasu ostatniego naciśnię cia, naciśnij „", aby zwiększyć naciśnię cie wartość czasu, naciśnij " ", aby zmniejszyć wartość czasu naciśnię cia.

5.88 PV/SV TEMP WORK 3.0 PV/SV TIME °F °C SET ▲ ▼

• Transfer stopni Celsjusza i Fahrenheit

Naciśnij przycisk „SET” po raz trzeci, a na górnym ekranie pojawi się wyświetlacz cyfrowy. pokaż "CF",

Sytuacja 1: Jeśli dolny ekran pokazuje "C", aktualna jednostka temperatury to Celsjusza, naciśnij " " lub " ", aby zmienić jednostkę na "F" (F to Fahrenheit). Naciśnij "SET" jeszcze raz, aby zapisać ustawienie.

Sytuacja 2: Jeżeli na dolnym ekranie wyświetla się „F”, naciśnij „SET”, aby zapisać ustawienie. • Ustawienie czasu odliczania

1. Naciskając płytę grzewczą w dół, rozpocznij drukowanie, a nastę pnie naciśnij „ ustawiony czas pracy bę dzie odliczany automatycznie.
2. Po upływie czasu brzę czyk zapiszczy. Podnieś uchwyt i
   nastę pnie wyjmij przedmiot i zakończ drukowanie prezentu DIY. (Jeśli uchwyt jest trudny do utrzymania) aby podnieść, możesz przekrę cić regulator ciśnienia w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć ciśnienie.)
3. Gdy prasa termiczna zakończy odliczanie do jednego wydruku, licznik policz raz.

Zwykłym zjawiskiem jest, że silikonowa podkładka wytwarza niewielką ilość dymu po użyciu produktu, zniknie samoistnie po Podgrzewane kilka razy.

- Sugestia przed użyciem

Pokrę tło regulacji ciśnienia kontroluje siłę, jaka bę dzie wywierana służy do wtłaczania przeniesionego obrazu w włókna odzieży.

Zgodnie z ruchem wskazówek zegara zwię ksza ciśnienie. Przeciwnie do ruchu wskazówek zegara zmniejsza je. · Panel sterowania na prawej górnej ścianie obudowy to miejsce, w którym bę dziesz ustaw wymagania dotyczące ciepła i czasu dla swojego projektu. Bę dą się one różnić w zależności od użytego winylu lub papieru transferowego.

Uchwyt otwiera i zamyka górną i dolną płytę grzewczą prasa obrotowa.

• Jak skalibrować prasę termiczną

1. Obróć pokrę tło ciśnienia przeciwnie do ruchu wskazówek zegara kilka razy, aby obniżyć ciśnienie. nacisk na płyty.
2. Położ kartkę papieru na spodzie płyty.

3. Zamknij prasę obrotową za pomocą uchwytu.

4. Pociągnij za papier.

5. Jeżeli papier w ogóle się porusza, obróć pokrę tło zgodnie z ruchem wskazówek zegara i spróbuj ponownie.
6. Spróbuj ponownie i powtórz, aż papier w ogóle się nie poruszy. To jest twój Ciśnienie „średnie”. Od ustawienia „średnie” wysokie ciśnienie bę dzie

zgodnie z ruchem wskazówek zegara jeden do dwóch obrotów. Niskie ciśnienie bę dzie przeciwne do ruchu wskazówek zegara jeden do dwa obroty. (Liczba obrotów bę dzie zależeć od grubości

czę ść garderoby.

9. METODY DRUKOWANIA

1. Dostosuj ciśnienie do swoich potrzeb (patrz „Jak skalibrować” (sugestia „Twojej maszyny do prasowania na gorąco”). Podłącz przewód zasilający i włącz włącznik zasilania w pozycji ON.
2. Temperatura zacznie automatycznie wzrastać. W tym czasie możesz ustawić temperatura transferu i czas prasowania.
3. Gdy temperatura wzrośnie do ustawionej temperatury, brzę czyk wyśle sygnał wyrzucić dźwię k "BEEF".
4. Umieść obiekt (np. koszulkę) na stole prasy. Pociągnij uchwyt w dół, aby naciśnij obiekt. Nastę pnie naciśnij przycisk „”, aby rozpocząć odliczanie.
5. Poczekaj, aż upłynie czas, a usłyszysz długi dźwię k brzę czyka. (Uwaga: około 5 sekund na długi sygnał dźwię kowy, który powiadomi Cię o zakończeniu; po tym czasie 5 sekund pojawi się krótki sygnał dźwię kowy, który poinformuje Cię , czy nadal chcesz kontynuować (nastę pna praca.)
6. Zakończ pracę i wyjmij przedmiot.
7. Wyłącz zasilanie.

Uwaga: Sposób montażu uchwytu przesuwnego

Wyłącz zasilanie i wyciągnij matę. Zaleca się noszenie

rę kawice odporne na ciepło podczas zdejmowania ubrań lub zdejmować je po 2-3 minut. Uważaj na gorące ciepło.

Środki ostrożności: Obszar 5 cm od krawę dzi płyty grzewczej nie jest gorący.

obszar stemplowania.

Jeżeli używasz papieru do transferu termicznego, przykryj go folią ochronną. unikaj pozostałości wzoru.

Porady:

.1. Jeśli chodzi o koszulkę, należy ją spłaszczyć, podgrzewając ją przez 3-5 sekund, aby usuń zagniecenia i wilgoć, prasując ubrania.

1. Lepiej jest położyć na papierze transferowym białą szmatkę, aby uniknąć niepotrzebne znaki w przypadku ustawienia zbyt wysokiej temperatury.

10. WYMIANA PODKŁADKI DO PIECZENIA

1. Użyj taśmy wysokotemperaturowej, aby naprawić wzór na tacy, a nastę pnie przykryj ją mata silikonowa o odpowiednim rozmiarze (8 lub 10 cali).

1. Po osiągnię ciu ustawionej temperatury włóż tacka na łożu prasy. (Mata silikonowa naprzeciwko spodu, spód tacy naprzeciwko (płyta grzewcza). Zaleca się ustawienie czas odliczania około 15 minut (900 sekund). Ps. Zobacz 'przykład operacji'

Plate 10inch

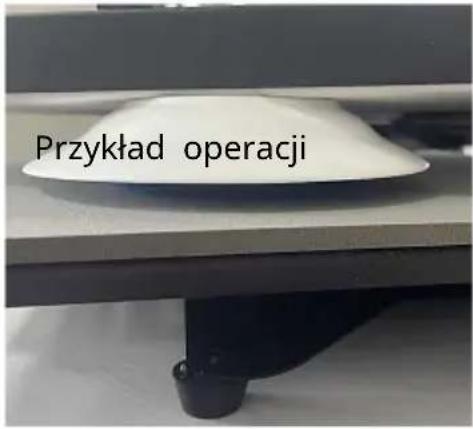

Przykład operacji

1. Zdejmij płytę grzewczą i położ na talerzu, pozostawiając bok bez podkładka z żelu krzemionkowego w górę.

Ustawiona temperatura: 200°C

Czas liczenia: 900S

11. WYMIANA MATY DO PIECZENIA

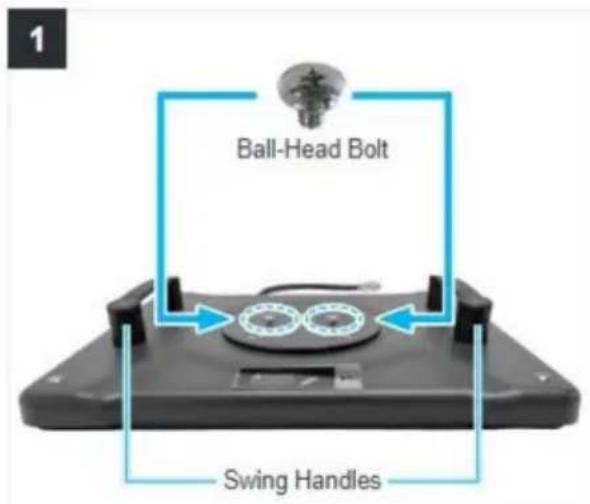

Ball-Head Bolt Swing Handles

Temperatura jest zbyt niska/ciśnienie jest nieprawidłowe/lub nie jest dociśnię te wystarczająco długo.

Rozmyty wzór: Zbyt długi czas transferu powoduje proliferację.

Czę ściowe rozmycie wzoru: ciepło zostało nieprawidłowo rozprowadzane poprzez płytę grzewczą.

Pozostaw wie cej czasu na przerwy mię dzy kolejnymi operacjami prasowania.

Rozkład ciśnienia może być również

przyczynę, którą można ustawić na czterech regulatorach powierzchni płyty.

Należy pamię tać, że ustawienia te zostały ustawione fabrycznie i nie ma potrzeby ich modyfikowania.

Matowa powierzchnia wzoru: Ciśnienie jest zbyt duże lub temperatura jest zbyt wysoka.

Czas transferu wzoru blizn jest zbyt długi.

Inny kolor wzoru: Nieprawidłowy nacisk lub papier transferowy jest złej jakości.

Papier samoprzylepny: temperatura jest zbyt wysoka lub tusz jest złej jakości.

Ps. Materiał Partten zawsze wykorzystuje papier termotransferowy i folię DTF Sprawdź sugerowany czas usuwania filmu DTF, aby uniknąć usuń nieprawidłowy czas, spowoduje to awarię.

Samouczek wideo

Metoda działania regulatora temperatury

Samouczek wymiany czujnika temperatury

Producent:Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

Przedstawiciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.
