TLM12001 - Prasa termiczna Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Prasa grzewcza
Marka	Vevor
Model	TLM12001 (SJYHPM230)
Rozmiar płyty grzejnej	25 x 30 cm (10 x 12 cali)
Zakres temperatury	0-250 °C (32-480 °F)
Zakres czasu	0-999 sekund
Napięcie zasilania	120 V ~ 60 Hz lub 220-240 V ~ 50 Hz w zależności od wersji
Moc	750 W (120 V) / 720 W (220-240 V)
Wyświetlacz	Podwójny wyświetlacz cyfrowy (temperatura i czas)
Sterowanie	Przyciski SET, ▲, ▼
Wskaźniki	OUT (grzanie), WORK (odliczanie), °F/°C
Regulacja ciśnienia	Ręczne pokrętło regulacji
Materiał płyty	Aluminium
Waga przybliżona	10 kg
Wymiary przybliżone	35 x 30 x 30 cm
Główne funkcje	Podgrzewanie wstępne, odliczanie, kalibracja ciśnienia, przełączanie °C/°F
Bezpieczeństwo	Uziemienie, wyłącznik termiczny, automatyczne wyłączanie
Konserwacja i czyszczenie	Czyścić wilgotną szmatką, nie używać ściernych środków
Akcesoria w zestawie	Mata silikonowa, rękawice odporne na ciepło (sugestia)
Zalecane zastosowania	Transfer termiczny na tkaniny, kubki, talerze (z odpowiednimi akcesoriami)

Często zadawane pytania - TLM12001 Vevor

Jak ustawić temperaturę na prasie grzewczej Vevor TLM12001?

Naciśnij raz przycisk SET. Górny wyświetlacz pokaże SP, a dolny ostatnią temperaturę. Użyj ▲, aby zwiększyć lub ▼, aby zmniejszyć wartość. Naciśnij ponownie SET, aby potwierdzić.

Jak ustawić czas prasowania?

Po ustawieniu temperatury naciśnij drugi raz SET. Górny wyświetlacz pokaże ST, a dolny ostatni czas. Użyj ▲ lub ▼, aby dostosować (0-999 sekund). Naciśnij SET, aby zapisać.

Jak skalibrować ciśnienie prasy?

Obróć pokrętło ciśnienia w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć ciśnienie. Umieść kartkę papieru między płytami, zamknij prasę i pociągnij za papier. Jeśli papier się porusza, obróć pokrętło zgodnie z ruchem wskazówek zegara, aż przestanie się poruszać. To ustawienie odpowiada ciśnieniu średniemu.

Co zrobić, jeśli płyta grzejna nie grzeje?

Sprawdź, czy prasa jest podłączona, a wyłącznik zasilania jest w pozycji ON. Upewnij się, że ustawiona temperatura jest wyższa od temperatury otoczenia. Jeśli wskaźnik OUT nie świeci, skontaktuj się z serwisem.

Jak uniknąć przypalenia wzoru?

Używaj zalecanej temperatury i czasu dla swojego podłoża. Nie przekraczaj 200 °C dla delikatnych tkanin. Wykonaj test na próbce. Użyj szmatki ochronnej między płytą a wzorem.

Czy mogę używać prasy do kubków?

Tak, z odpowiednim akcesorium (prasa do kubków). Standardowa płyta bazowa jest płaska, idealna do tkanin. Do kubków użyj zakrzywionego elementu grzejnego sprzedawanego osobno.

Jak wyczyścić płytę grzejną?

Pozwól płycie całkowicie ostygnąć. Czyść ją wilgotną szmatką bez ściernych środków. Nigdy nie używaj wody bezpośrednio na płytę, aby uniknąć porażenia prądem.

Co zrobić, jeśli wzór jest niewyraźny?

Niewyraźny wzór może wynikać z zbyt niskiej temperatury lub niewystarczającego czasu prasowania. Sprawdź również rozkład ciśnienia. Jeśli niewyraźność jest częściowa, płyta może nie być idealnie płaska – skontaktuj się z serwisem.

Jak zmienić jednostkę temperatury z °C na °F?

Naciśnij trzy razy SET, aby uzyskać dostęp do ustawienia CF. Użyj ▲ lub ▼, aby przełączać między C (Celsius) a F (Fahrenheit). Naciśnij SET, aby zapisać.

Jakie środki ostrożności powinienem podjąć?

Zawsze odłączaj prasę podczas przenoszenia lub instalacji akcesoriów. Używaj na stabilnej i ognioodpornej powierzchni. Nie dotykaj gorącej płyty. Noś rękawice odporne na ciepło. Nie używaj w wilgotnym środowisku.

INSTRUKCJA OBSŁUGI TLM12001 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

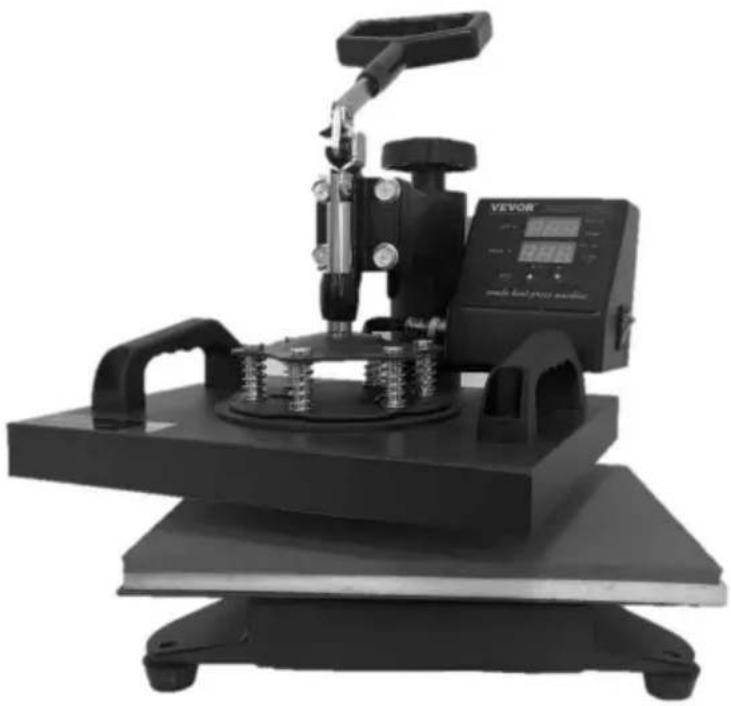

MASZYNA DO PRASY TERMICZNEJ

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane przez nas oznaczają wyłącznie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu do głównych marek i niekoniecznie oznacza to, że obejmuje wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie,

w rzeczywistości oszczędzają połowę w porównaniu do najlepszych marek.

VEVOR®

TOUGH TOOLS, HALF PRICE

MASZYNA DO PRASY TERMICZNEJ

Model: SJYHPM230

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Symbol	Opis symbolu
	Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytaćPrzeczytaj uważnie instrukcję obsługi.
	Ten symbol umieszczony przed komentarzem dotyczącym bezpieczeństwa oznacza rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Ignorowanie tego ostrzeżenie może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postę puj zgodnie z zalecenia pokazane poniżej.
	PRAWIDŁOWA UTYLIZACJA:Niniejszy produkt podlega przepisom europejskimDyrektywa 2012/19/WE. Symbol przedstawiający kosz na śmieci na kółkach przekreślone oznacza, że produkt wymagaselektywna zbiórka odpadów w Unii Europejskiej. To dotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolem symbol. Produktów oznaczonych jako takie nie wolno wyrzucać z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadów punkt zbiórki odpadów elektrycznych i elektronicznych urządzenia.

OSTRZEŻENIE

1. Należy uważnie przestrzegać ostrzeżeń, aby uniknąć obrażeń ciała, niewłaściwe użycie może spowodować porażenie prądem, pożar, obrażenia ciała i inne szkody:

elektrycznym 1) Odłączaj maszynę od zasilania podczas jej przenoszenia.

2) Odłączaj urządzenie od zasilania podczas montażu akcesoriów.

3) Umieścić na grubej i stabilnej platformie i używać w wentylowanych warunkach.

4) Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny.

5) Nie używaj tego urządzenia w miejscach niebezpiecznych.

6) Nie używać urządzenia, jeśli nie działa ono prawidłowo.

7) Nie rozbieraj i nie naprawiaj tego urządzenia.

8) Nie używaj nieodpowiedniego gniazdka sieciowego.

9) Nie dotykaj płyty grzewczej, gdy urządzenie się nagrzewa.

10) Nie stosować w środowisku wilgotnym lub w kontakcie z wodą. Nie dopuścić do wniknięcia płynu do urządzenia, aby zapobiec pożarowi lub porażeniu prądem elektrycznym na skutek zwarcia.

11) Nie należy używać zasilacza, którego napięcie nie jest zgodne z napięciem znamionowym. Zasilanie, które nie spełnia określonego napięcia, może spowodować pożar lub porażenie prądem. 12) Upewnij się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała. 13) Podczas użytkowania nie dotykaj palcami obracającego się pręta ani łożyska.

w przypadku obrażeń.

14) Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć przewód zasilający od gniazdka. 15) Nie używaj urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzenia maszyny. 16) Umieścić maszynę równomiernie na stole ognioodpornym i trzymać z dala od materiałów łatwopalnych i wybuchowych. 17) Prosimy o zaprzestanie korzystania z urządzenia, jeśli: - dymi, wydziela dziwny zapach, - pracuje głośno lub występuje inny nienormalny stan. 18) Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenia i wiedzy

jeśli zapewniono im nadzór lub instruktaż dotyczący korzystania z urządzenia

w bezpieczny sposób i zrozumieją związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci bez opieki.

19) Nakładka typu X: Jeżeli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zestaw dostępny u producenta lub jego przedstawiciela serwisowego. 20) Aby uniknąć zagrożenia wynikającego z przypadkowego zresetowania wyłącznika termicznego, tego urządzenia nie wolno zasilać za pomocą zewnętrznego urządzenia przełączającego, takiego jak timer lub podłączonego do obwodu, który jest regularnie włączany i wyłączany przez użytkownika.

Proszę wyłączyć zasilanie przed podłączeniem lub odłączeniem złącza.

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody

odpowiedzialny za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega

spełniając dwa warunki:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zatwierdzone.

przez stronę odpowiedzialną za zgodność może unieważnić prawo użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla

urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Te limity są

zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji mieszkaniowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeżeli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że

zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie

wyłączając i włączając produkt, zachęcamy użytkownika do podjęcia próby skorygowania zakłócenia spowodowanego przez jeden lub więcej z następujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony odbiornik.

Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

Zawartość

1. SPECYFIKACJA.... 6
2. DIAGRAM PRODUKTU....7
3. PANEL STEROWANIA....8
4. KROKI MONTAŻU I UŻYTKOWANIA....9
5. SPOSÓB DZIAŁANIA REGULATORA TEMPERATURY......10
6. METODY DRUKU....13
7. ZALECANY PARAMETR....15
8. ROZWIĄZYWANIE PROBLEMÓW Z JAKOŚCIĄ TRANSFERU......16

1. SPECYFIKACJA

Model	SJYHPM230
Rozmiar ciepła 10x12 cali (25×30 cm)
Produkt
Temperatura czysty Zakres	32-480°F (0-250°C)
Czas Zakres	0-999 sekund
Woltaż		220-240 V~ 50 Hz120 V~ 60 Hz
Moc	750 W	720 W

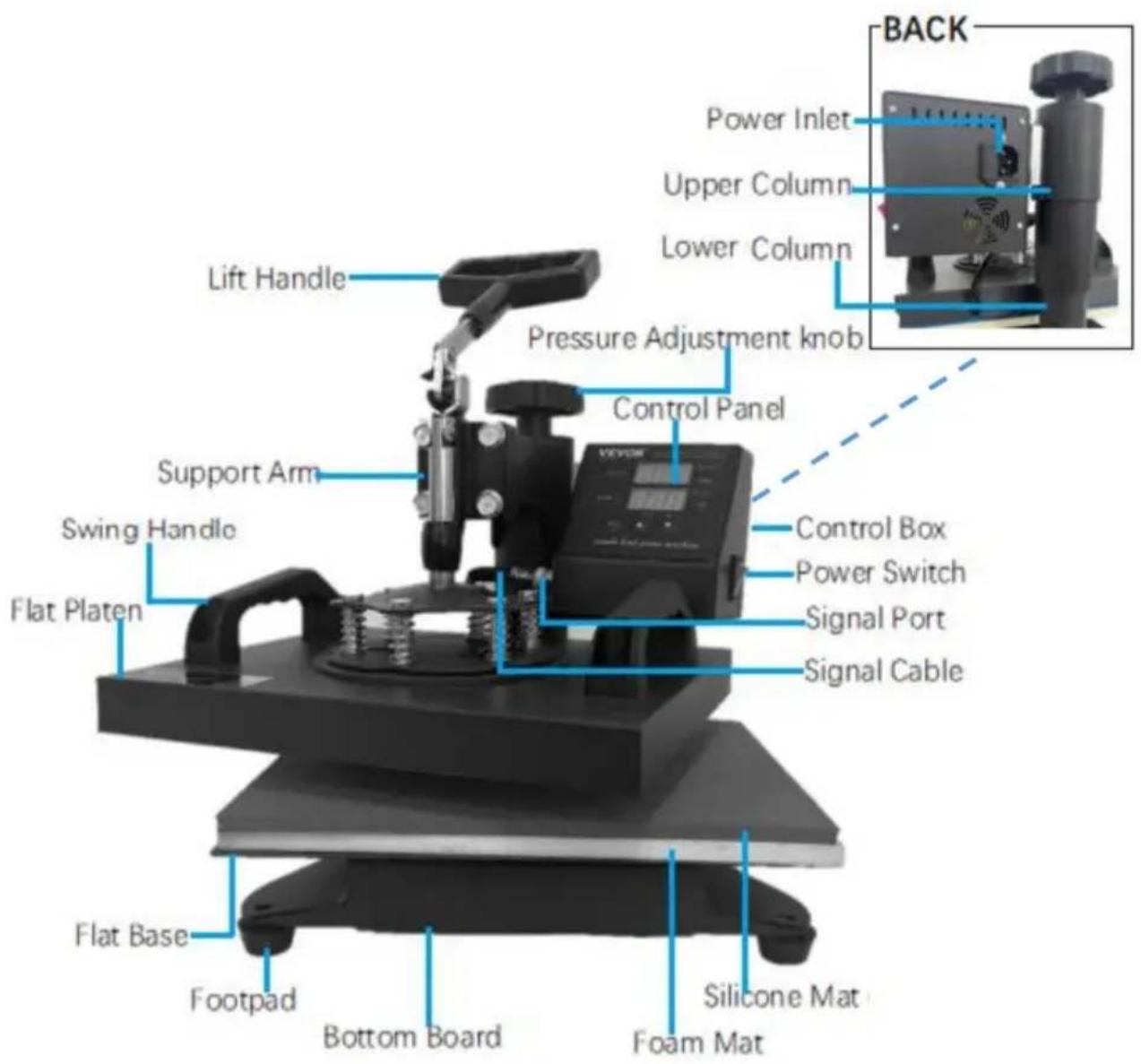

2. DIAGRAM PRODUKTU

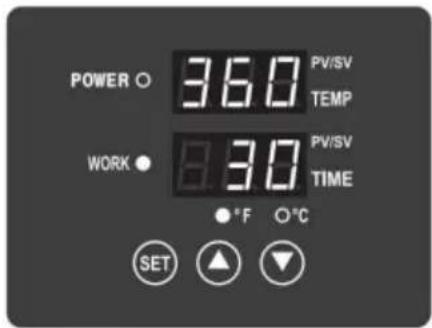

Wyświetlacz Obszary	Górny wyświetlacz wartości temperatury lub parametru imiona.
	Dolna część	wyświetla wartości timera lub ustawienia parametrów.
Wskaźnik Ślepia	OUT Oznacza, że ogrzewanie działa.
	PRACA Oznacza, że odliczanie jest w toku. °F Oznacza
	wartości temperatury w stopniach Fahrenheit.
	°C	Wskazuje wartości temperatury w stopniach Celsjusza.
Funkcjonować Pikolak	USTAWIĆ	Wchodzi/wychodzi z menu parametrów podstawowych lub potwierdza ustawienia po naciśnię ciu.
		Wchodzi/wychodzi z menu parametrów drugorzę dnych lub potwierdza ustawienia po przytrzymaniu.
		Zwię ksza wartości lub konwertuje ustawienia w menu parametrów.
		Rozpoczyna/zatrzymuje/resetuje odliczanie
		Zmniejsza wartości lub konwertuje ustawienia w menu parametrów

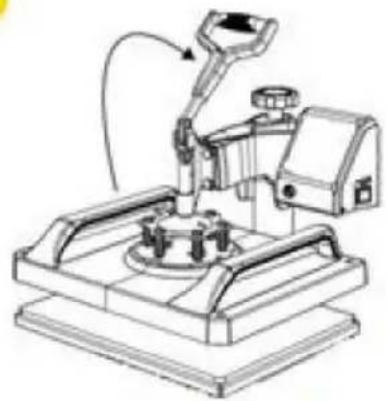

4. KROKI MONTAŻU I UŻYTKOWANIA

1

1. Włącz przełącznik zasilania, pokaże aktualną temperaturę i

wzrastający.

1. Przewodnik po ustawieniach parametrów:

• Ustawienie temperatury:

Naciśnij przycisk „SET” jeden raz, a na wyświetlaczu cyfrowym na górnym ekranie pojawi się „SP”, na dolnym ekranie wyświetli się ostatnio ustawiona wartość temperatury. Naciśnij „▲”, aby zwiększyć wartość temperatury, naciśnij „▼”, aby zmniejszyć wartość temperatury.

Na przykład możesz ustawić wartość temperatury na 300 stopni Fahrenheita. Ta wartość służy do sprawdzenia, czy Twoja skrzynka sterownicza jest w dobrym stanie.

Uwaga: Długie naciśnięcie przycisków „▲” i „▼” spowoduje szybką zmianę wartości temperatury.

• Ustawienia czasu pracy:

Naciśnij przycisk „SET” jeszcze raz. Na wyświetlaczu cyfrowym na górnym ekranie pojawi się „ST”, a dolny ekran pokaże wartość czasu ostatniego naciśnięcia. Naciśnij „▲”, aby zwiększyć wartość czasu, naciśnij „▼”, aby zmniejszyć wartość czasu naciśnięcia.

• Przełączanie stopni Celsjusza i Fahrenheita

Naciśnij przycisk „SET” po raz trzeci, a na górnym ekranie wyświetlacza cyfrowego pojawi się „CF”.

Sytuacja 1: Jeśli dolny ekran pokazuje „C”, aktualna jednostka temperatury to Celsjusz. Naciśnij „▲” lub „▼”, aby zmienić jednostkę na „F” (F to Fahrenheit). Naciśnij „SET” jeszcze raz, aby zapisać ustawienie.

Sytuacja 2: Jeżeli na dolnym ekranie wyświetla się „F”, naciśnij „SET”, aby zapisać ustawienie. • Ustawienie czasu odliczania

1. Po naciśnięciu płyty grzewczej w dół, rozpocznij drukowanie, a następnie naciśnij „start”. Ustawiony czas pracy będzie odliczany automatycznie.
2. Po upływie czasu brzęczyk zapiszczy. Podnieś uchwyt i następnie wyjmij przedmiot i zakończ drukowanie prezentu DIY. (Jeśli uchwyt jest trudny do utrzymania, aby podnieść, możesz przekręcić regulator ciśnienia w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć ciśnienie.)
3. Gdy prasa termiczna zakończy odliczanie do jednego wydruku, licznik policz raz.

Zwykłym zjawiskiem jest, że silikonowa podkładka wytwarza niewielką ilość dymu

po użyciu produktu, zniknie samoistnie po

podgrzaniu kilka razy.

- Sugestia przed użyciem

Pokrętło regulacji ciśnienia kontroluje siłę, jaka będzie wywierana

służy do wtłaczania przeniesionego obrazu w włókna odzieży.

Zgodnie z ruchem wskazówek zegara zwiększa ciśnienie. Przeciwnie do ruchu wskazówek

zegara zmniejsza je. · Panel sterowania na prawej górnej ścianie obudowy to miejsce, w którym będziesz

ustawiał wymagania dotyczące ciepła i czasu dla swojego projektu. Będą się one różnić

w zależności od użytego winylu lub papieru transferowego.

Uchwyt otwiera i zamyka górną i dolną płytę grzewczą

prasy obrotowej.

- Jak skalibrować prasę termiczną

1. Obróć pokrętło ciśnienia przeciwnie do ruchu wskazówek zegara kilka razy, aby obniżyć ciśnienie na płyty.
2. Połóż kartkę papieru na spodzie płyty.
3. Zamknij prasę obrotową za pomocą uchwytu.
4. Pociągnij za papier.
5. Jeżeli papier w ogóle się porusza, obróć pokrętło zgodnie z ruchem wskazówek zegara i spróbuj ponownie.
6. Spróbuj ponownie i powtarzaj, aż papier w ogóle się nie poruszy. To jest twoje ciśnienie „średnie”. Od ustawienia „średnie” wysokie ciśnienie będzie

zgodnie z ruchem wskazówek zegara jeden do dwóch obrotów. Niskie ciśnienie będzie przeciwne do ruchu wskazówek zegara jeden do dwóch obrotów. (Liczba obrotów będzie zależeć od grubości

części garderoby.

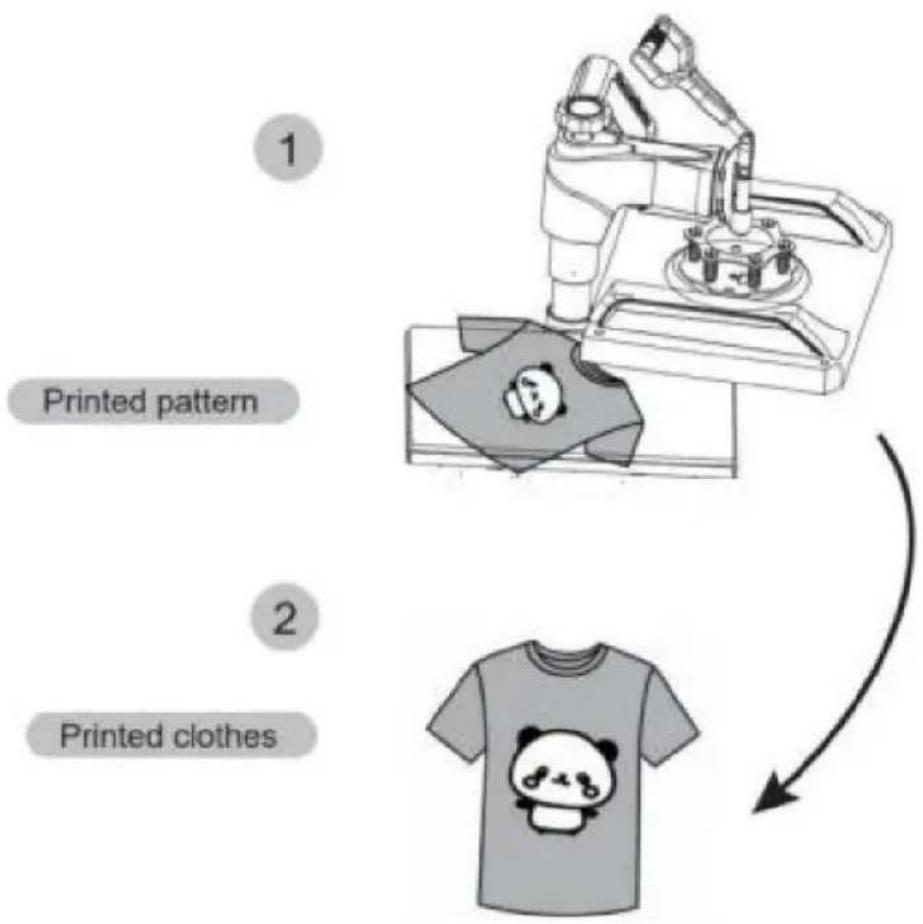

6. METODY DRUKOWANIA

1. Dostosuj ciśnienie do swoich potrzeb (patrz „Jak skalibrować” (sugestia „Twojej maszyny do prasowania na gorąco”). Podłącz przewód zasilający i włącz włącznik zasilania w pozycji ON.
2. Temperatura zacznie automatycznie wzrastać. W tym czasie możesz ustawić temperaturę transferu i czas prasowania.
3. Gdy temperatura wzrośnie do ustawionej temperatury, brzęczyk wyśle sygnał dźwiękowy "BEEP".
4. Umieść obiekt (np. koszulkę) na stole prasy. Pociągnij uchwyt w dół, aby nacisnąć obiekt. Następnie naciśnij przycisk „”, aby rozpocząć odliczanie.
5. Poczekaj, aż upłynie czas, a usłyszysz długi dźwięk brzęczyka. (Uwaga: około 5 sekund na długi sygnał dźwiękowy, który powiadomi Cię o zakończeniu; po tym czasie 5 sekund pojawi się krótki sygnał dźwiękowy, który poinformuje Cię, czy nadal chcesz kontynuować (następna praca).)
6. Zakończ pracę i wyjmij przedmiot.
7. Wyłącz zasilanie.

Wyłącz zasilanie i wyciągnij matę. Zaleca się noszenie

rękawice odporne na ciepło podczas zdejmowania ubrań lub zdejmować je po 2-3 minutach. Uważaj na gorące ciepło.

Środki ostrożności: Obszar 5 cm od krawędzi płyty grzewczej nie jest gorący.

obszar stemplowania.

Jeżeli używasz papieru do transferu termicznego, przykryj go folią ochronną. Unikaj pozostałości wzoru.

Porady:

1. Jeśli chodzi o koszulkę, należy ją spłaszczyć, podgrzewając ją przez 3-5 sekund, aby usunąć zagniecenia i wilgoć, prasując ubrania.

1. Lepiej jest położyć na papierze transferowym białą szmatkę, aby uniknąć niepotrzebnych znaków w przypadku ustawienia zbyt wysokiej temperatury.

7. ZALECANY PARAMETR

Temperatura jest zbyt niska/ciśnienie jest nieprawidłowe/lub nie jest dociśnięte wystarczająco długo.

Rozmyty wzór: Zbyt długi czas transferu powoduje proliferację.

Częściowe rozmycie wzoru: ciepło zostało nieprawidłowo rozprowadzone przez płytę grzewczą.

Pozostaw więcej czasu na przerwy między kolejnymi operacjami prasowania.

Przyczyną może być również rozkład ciśnienia, który

można ustawić za pomocą czterech regulatorów powierzchni płyty.

Należy pamiętać, że ustawienia te zostały ustawione fabrycznie i nie ma potrzeby ich modyfikowania.

Matowa powierzchnia wzoru: ciśnienie jest zbyt duże lub temperatura jest zbyt wysoka.

Czas transferu wzoru blizn jest zbyt długi.

Inny kolor wzoru: nieprawidłowy nacisk lub papier transferowy jest złej jakości.

Papier samoprzylepny: temperatura jest zbyt wysoka lub tusz jest złej jakości.

Uwaga: Materiał Pattern zawsze wykorzystuje papier termotransferowy i folię DTF. Sprawdź sugerowany czas usuwania folii DTF, aby uniknąć nieprawidłowego czasu usuwania, co spowoduje awarię.

Samouczek wideo

Metoda działania regulatora temperatury

Samouczek wymiany czujnika temperatury
