MANUALE UTENTE TLM12001 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER PRESSA A CALDO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo un stima dei risparmi che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi di punta e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se

risparmiano addirittura la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

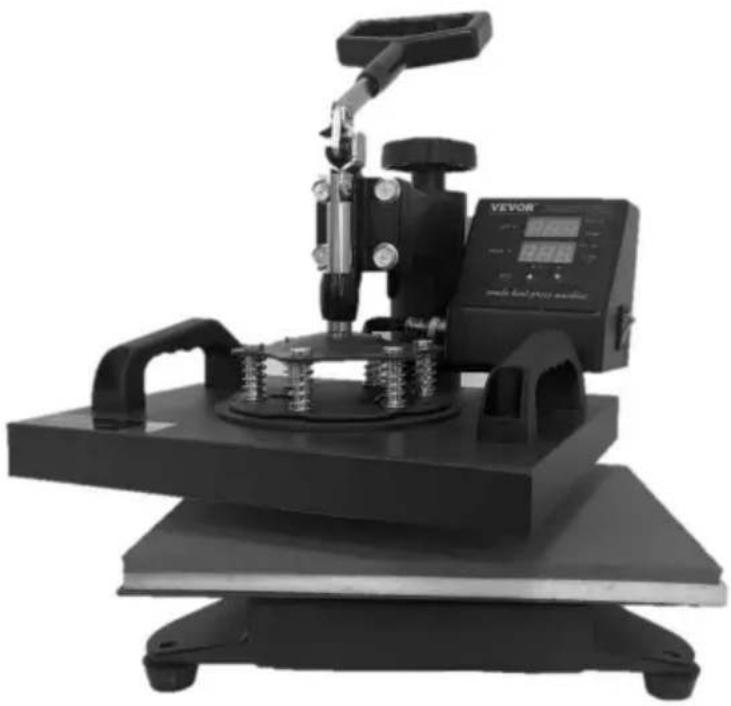

MACCHINA PER PRESSA A CALDO

Modello: SJYHPM230

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Simbolo	Descrizione del simbolo
	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorando questo avviso può causare un incidente. Per ridurre il rischio di lesioni, incendi o folgorazioni, seguire sempre le istruzioni raccomandazioni mostrate di seguito.
	SMALTIMENTO CORRETTO:Questo prodotto è soggetto alle disposizioni della normativa europea Direttiva 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede raccolta differenziata dei rifiuti nell'Unione Europea. Questo si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere scartati con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche dispositivi.

AVVERTIMENTO

1. Le avvertenze devono essere seguite attentamente per evitare lesioni al corpo, l'uso improprio può causare scosse elettriche , incendi, lesioni personali e altri danni:

1) Tenere la macchina scollegata quando la si sposta.

2) Tenere la spina scollegata durante l'installazione degli accessori.

3) Collocare su una piattaforma stabile e solida e far funzionare in condizioni di ventilazione.

4) Indossare speciali dispositivi di protezione durante l'uso della macchina.

5) Non utilizzare questa macchina in luoghi pericolosi.

6) Non utilizzare la macchina se non funziona correttamente.

7) Non smontare e riparare questa macchina.

8) Non utilizzare una presa CA non adatta.

9) Non toccare la piastra riscaldante quando la macchina è in fase di riscaldamento

10) Non utilizzare in ambienti umidi o a contatto con l'acqua Non infiltrarsi liquido nella macchina per prevenire incendi o scosse elettriche causate da cortocircuiti.

11) Non utilizzare un alimentatore che non soddisfi la tensione nominale. un alimentatore che non soddisfa la tensione specificata può causare incendi o scosse elettriche shock.
12) Assicurarsi che la macchina sia collegata a terra per non causare danni alla persona.
13) Non toccare l'asta rotante o la parte del cuscinetto con le dita durante l'uso in caso di lesioni.
14) Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione. dalla presa.
15) Non utilizzare la macchina durante temporali o fulmini per evitare danni alla la macchina.
16) Posizionare la macchina in modo uniforme sul tavolo ignifugo e tenerla lontana da oggetti infiammabili ed esplosivi.
17) Interrompere l'utilizzo se la macchina emette fumo, odori particolari, diventa rumorosa e si trova in altre condizioni anomale.
18) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di

esperienza e conoscenza

se hanno ricevuto supervisione o istruzioni in merito all'uso del

l'apparecchio in modo sicuro e comprendere i pericoli coinvolti. I bambini non devono

giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione

19) Attacco tipo X: se il cavo di alimentazione è danneggiato, deve essere sostituito con uno cavo o gruppo speciale disponibile presso il produttore o il suo agente di assistenza.
20) Per evitare pericoli dovuti al ripristino involontario del relè termico,

questo apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come come un timer, o collegato a un circuito che viene regolarmente acceso e spento dall'utilità.

Si prega di spegnere l'alimentazione quando si collega o si scollega il connettore

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a seguendo due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbe causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da parte del soggetto responsabile della conformità potrebbe invalidare l'autorità dell'utente di operare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un

Dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettato per fornire una protezione ragionevole contro interferenze dannose in un installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare danni

interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che

interferenze non si verificheranno in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.

- Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il il ricevitore è collegato.

- Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Contenuto

1. SPECIFICHE.... 6
2. SCHEMA DEL PRODOTTO....7
3. PANNELLO DI CONTROLLO....8
4. FASI DI MONTAGGIO E UTILIZZO....9
5. METODO DI FUNZIONAMENTO DEL REGOLATORE DI TEMPERATURA....10
6. METODI DI STAMPA....13
7. PARAMETRO CONSIGLIATO....15
8. RISOLUZIONE DEI PROBLEMI PER LA QUALITÀ DEL TRASFERIMENTO......16

1. SPECIFICHE

Modello	SJYHPM230
Dimensioni calore 10x12 pollici (25×30 cm)
Prodotto
Temperatura certo Allineare	32-480°F (0-250ÿ)
Tempo Allineare	0-999 secondi
Voltaggio	120V~ 60Hz	220-240V~ 50Hz
Energia	750W	720W

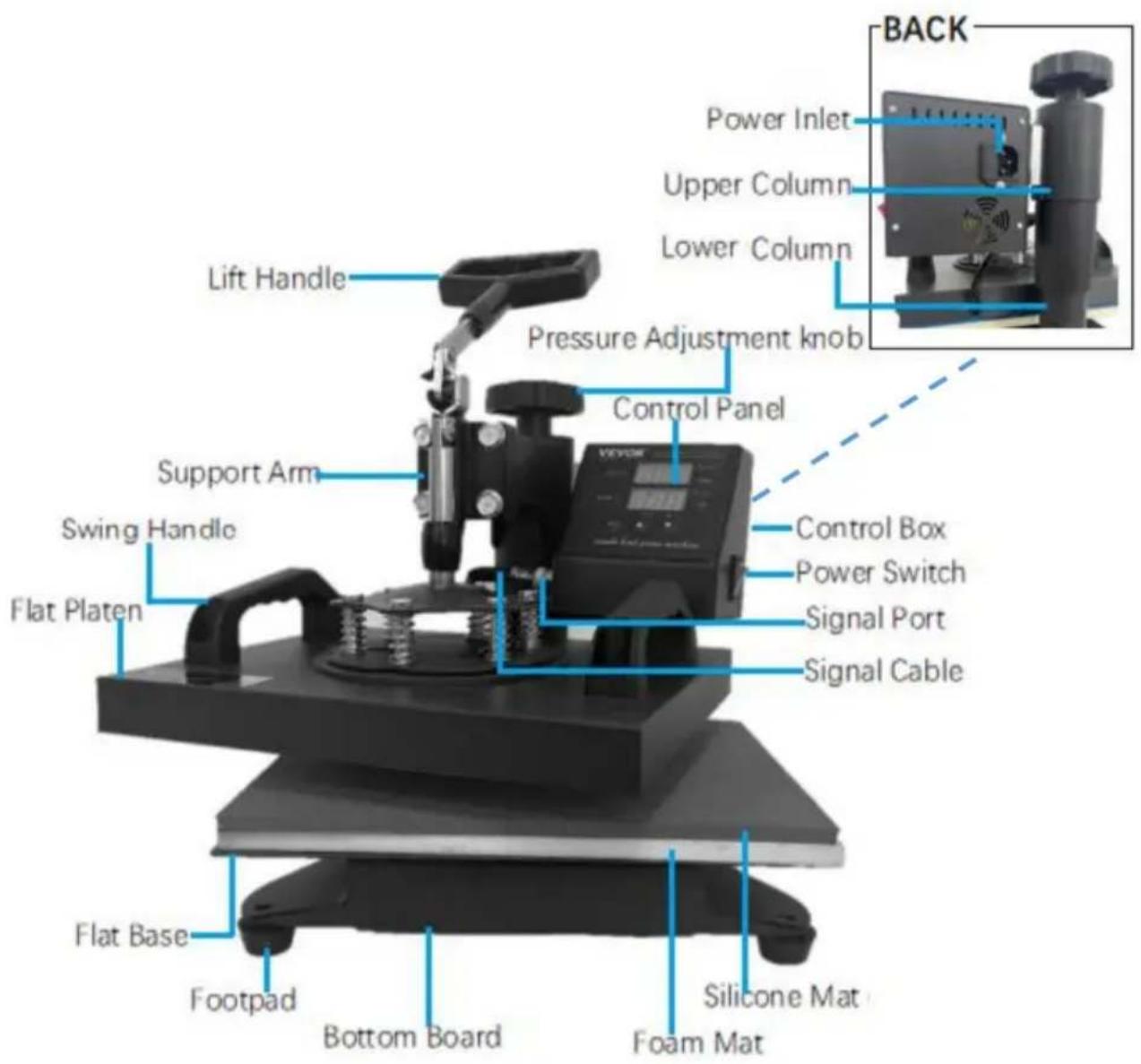

2. SCHEMA DEL PRODOTTO

Display Aree	Superiore Visualizza i valori della temperatura o i parametri nomi.
	Inferiore Visualizza i valori del timer o le impostazioni dei parametri.
Indicatore Luci	OUT Indica che il riscaldamento è in funzione.
	WORK Indica che il conto alla rovescia è in corso. °F
	Indica i valori della temperatura in Fahrenheit.
	°C	Indica i valori della temperatura in gradi Celsius.
Funzione Pulsanti	IMPOSTATO	Entra/esce dai menu dei parametri primari o conferma le impostazioni quando viene premuto.
		Entra/esce dai menu dei parametri secondari o conferma le impostazioni se tenuto premuto.
	ÿ	Aumenta i valori o converte le impostazioni in menu dei parametri.
	ÿ	Avvia/Arresta/Resetta il conto alla rovescia
		Diminuisce i valori o converte le impostazioni in menu dei parametri

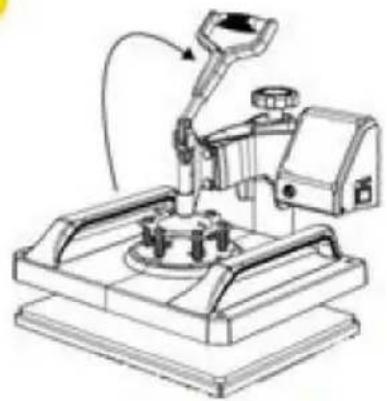

4. FASI DI MONTAGGIO E UTILIZZO

1

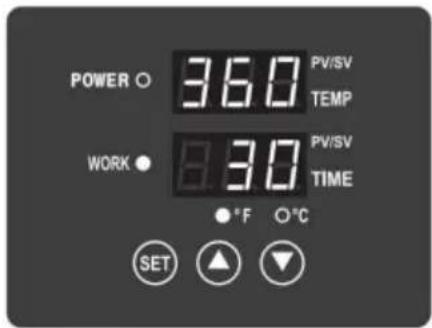

5. METODO DI FUNZIONAMENTO DEL REGOLATORE DI TEMPERATURA

1. Accendere l'interruttore di alimentazione, mostra la temperatura attuale e sono in aumento.
2. Guida all'impostazione dei parametri:

- Impostazione della temperatura:

Premere "SET" una volta, il display digitale sullo schermo superiore mostrerà "SP", il lo schermo inferiore mostrerà l'ultimo valore di temperatura impostato, premere "ÿ" per aumentare valore della temperatura, premere "ÿ" per diminuire il valore della temperatura.

Ad esempio, puoi impostare il valore della temperatura su 300 gradi Fahrenheit, quel valore è per verificare se la tua centralina è in buone condizioni.

Nota bene: tenendo premuti a lungo "ÿ" e "ÿ", il valore della temperatura cambierà rapidamente.

POWER ○ 36.0 PV/SV TEMP WORK ● 83.0 PV/SV TIME ●°F ○°C SET ▲ ▼

- Impostazione dell'orario di lavoro:

Premere nuovamente "SET", il display digitale sullo schermo superiore mostrerà "ST", il

lo schermo inferiore mostrerà il valore dell'ultimo tempo di pressione, premere "ÿ" per aumentare la pressione valore del tempo, premere "ÿ" per diminuire il valore del tempo di pressione.

5.68 PV/SV TEMP WORK 3.07 PV/SV TIME °F °C SET ▲ ▼

• Gradi Celsius e Fahrenheit trasferimento

Premere il pulsante "SET" per la terza volta, il display digitale sullo schermo superiore apparirà mostra "CF",

Situazione 1: Se lo schermo inferiore mostra "C", l'unità di temperatura corrente è Celsius, premere "ÿ" o "ÿ" per convertire l'unità in "F" (F è Fahrenheit). Premere "SET" ancora una volta per salvare l'impostazione.

Situazione 2: se lo schermo inferiore mostra "F", premere "SET" per salvare l'impostazione.

Impostazione del tempo di conto alla rovescia

1. Quando si preme la piastra riscaldante verso il basso, iniziare la stampa, quindi premere "ÿ"
   il tempo di lavoro impostato verrà conteggiato automaticamente alla rovescia.
2. Quando il tempo è scaduto, il cicalino emetterà un segnale acustico. Sollevare la maniglia e quindi recupera l'oggetto e completa la stampa del regalo fai da te. (Se la maniglia è difficile per sollevare, è possibile ruotare in senso antiorario il regolatore di pressione per diminuire la pressione.
3. Una volta che la pressa a caldo ha terminato il conto alla rovescia di stampa, il contatore contare una volta.

È normale che il cuscinetto in silicone generi una piccola quantità di fumo quando il prodotto viene utilizzato, e scomparirà da solo dopo essere stato riscaldato più volte.

- Suggerimenti prima dell'uso

La manopola di regolazione della pressione controlla la quantità di forza che verrà applicata utilizzato per spingere l'immagine trasferita nelle fibre dell'indumento.

In senso orario aumenta la pressione. In senso antiorario la diminuisce. · Il pannello di controllo sulla faccia superiore destra dell'involucro è dove

imposta i requisiti di calore e tempi del tuo progetto. Questi varieranno

a seconda del vinile o della carta transfer utilizzata. · La maniglia

apre e chiude le piastre riscaldate superiore e inferiore del

premere girevole.

- Come calibrare la tua macchina per pressatura a caldo

1. Ruotare la manopola della pressione in senso antiorario alcune volte per abbassare la pressione sui piatti.
2. Posizionare un foglio di carta sul fondo del piatto.

3. Chiudere la pressa rotante utilizzando la maniglia.

4. Tirare la carta.

5. Se la carta si muove, ruotare la manopola in senso orario e riprovare.
6. Riprova e ripeti finché la carta non si muove più. Questo è il tuo
   Pressione "media". Dall'impostazione "Media", la pressione alta sarà
   in senso orario da uno a due giri. La bassa pressione sarà in senso antiorario da uno a due giri. (Il numero di giri dipenderà dallo spessore del indumento.

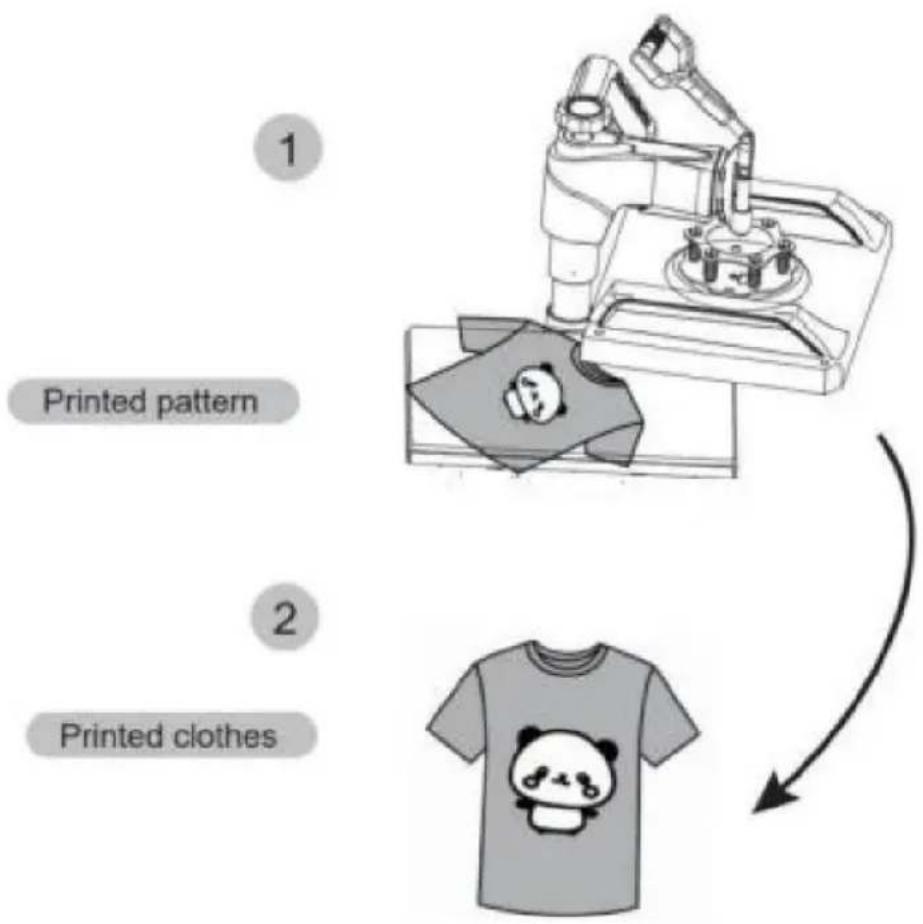

6. METODI DI STAMPA

1. Regolare la pressione in base alle proprie esigenze (fare riferimento a "come calibrare" suggerimento della tua macchina per pressatura a caldo). Collega il cavo di alimentazione e accendi l'interruttore di alimentazione su ON.
2. La temperatura inizierà a salire automaticamente. In questo momento puoi impostare temperatura di trasferimento e tempo di pressatura.
3. Una volta che la temperatura sale alla temperatura impostata, il cicalino invierà il suono "BEEF" è stato eliminato.
4. Posizionare l'oggetto (ad esempio la maglietta) sul piano della pressa. Tirare verso il basso la maniglia per premere l'oggetto. Quindi premere il pulsante "ÿ" per avviare il conto alla rovescia.
5. Attendere che il tempo finisca con un lungo suono del cicalino. (Nota: ci sarà circa 5 secondi di tempo affinché il lungo cicalino ti avvisi che è terminato; dopodiché, 5 secondi perché il breve segnale acustico apparirà per avvisarti se vuoi continuare prossimo lavoro.)
6. Completare il lavoro ed estrarre l'oggetto.
7. Spegnere l'interruttore di alimentazione.

Spegnere l'alimentazione ed estrarre il tappetino. Si consiglia di indossare guanti resistenti al calore quando si tolgono i vestiti o toglierli dopo 2-3 minuti. Fare attenzione al calore.

Precauzioni: l'area a 5 cm dal bordo della piastra riscaldante non è calda zona di timbratura.

Se si utilizza carta termoadesiva, è sufficiente ricoprire la parte superiore con un foglio protettivo evitare residui di pattern.

Suggerimenti:

.1. Se si tratta di una maglietta, appiattirla preriscaldandola per 3-5 secondi per rimuovere pieghe e umidità, stirando allo stesso modo i vestiti.
2. È meglio mettere un panno bianco sulla carta da trasferimento per evitare segni inutili quando si imposta una temperatura troppo alta.

7. PARAMETRO CONSIGLIATO

La temperatura è troppo bassa/la pressione non è corretta/o non è premuto abbastanza a lungo.

Modello sfocato: un tempo di trasferimento troppo lungo provoca proliferazione.

Parte sfocata del modello: il calore era errato

distribuiti attraverso la piastra riscaldante.

Prevedere più tempo tra le operazioni di stampa.

Un'altra causa può essere la distribuzione della pressione, che

può essere impostata sui quattro regolatori della superficie della piastra.

Si prega di notare che sono state impostate in fabbrica e

non dovrebbe essere necessario apportare modifiche.

Superficie opaca del motivo: la pressione è troppo elevata o la temperatura è troppo alta.

Il tempo di trasferimento del modello Scarred è troppo lungo.

Colore del motivo diverso: la pressione non è corretta oppure la carta da trasferimento è di scarsa qualità.

Carta adesiva: la temperatura è troppo alta o l'inchiostro di stampa è scadente.

Ps. Il materiale Partten utilizza sempre carta termoadesiva e pellicola DTF

Si prega di controllare il tempo di rimozione suggerito dal film DTF per evitare che il l'ora di rimozione è errata causa errore.

Video tutorial

Metodo di funzionamento del regolatore di temperatura

Tutorial sulla sostituzione del sensore di temperatura

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
