MANUALE UTENTE CH1924 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER PRESSA A CALDO MANUALE D'USO

MODELLO: TLK2420OZ-S

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

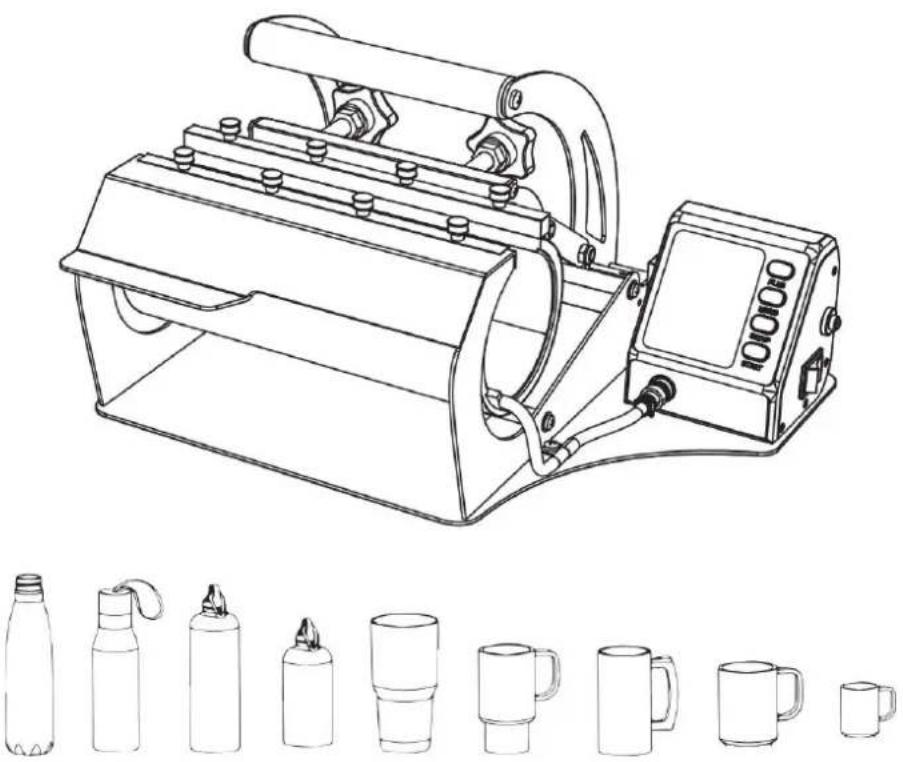

MACCHINA PER PRESSA A CALDO

MODELLO: TLK24020OZ-S

Diametro massimo: 87 mm Lunghezza massima: 240 mm È possibile realizzare tazze in acciaio inossidabile fino a 20 OZ

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

	Descrizione del simboloSimbolo
	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento sulla sicurezza, indica un tipo di precauzione, avviso o pericolo. Ignorare questo avviso può causare un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, seguire sempre la raccomandazione mostrata di seguito.
	Pericolo!Rischio di lesioni personali o danni ambientali! Rischio di scossa elettrica! Rischio di lesioni personali da scossa elettrica!
	SMALTIMENTO CORRETTO:Questo prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo.I prodotti così contrassegnati non possono essere smaltiti insieme ai normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le

specifiche fornite con questo apparecchio elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito può causare

scosse elettriche, incendi e/o lesioni gravi.

Avvertimento:

Quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di sicurezza di base, tra cui le seguenti:

1. Tenere la macchina scollegata dalla corrente quando la si sposta.
2. Tenere la spina scollegata durante l'installazione degli accessori.

3. Collocare su una piattaforma piana e stabile e utilizzare in condizioni di ventilazione.

4. Indossare speciali dispositivi di protezione durante l'uso della macchina

5. Non utilizzare questa macchina in luoghi pericolosi.

6. Non utilizzare la macchina se non funziona correttamente.

7. Non smontare e riparare questa macchina.

8. Non utilizzare una presa CA non adatta.

9. Non toccare la piastra riscaldante quando la macchina è in fase di riscaldamento

10. Non utilizzare in ambienti umidi o a contatto con l'acqua. Non

infiltrare liquidi nella macchina per prevenire incendi o scosse elettriche causate da cortocircuiti.

1. Non utilizzare un alimentatore che non soddisfa la tensione nominale. Un alimentatore che non soddisfa la tensione specificata può causare incendi o scosse elettriche.

2. Assicurarsi che la macchina sia collegata a terra per non causare danni alla persona.

3. Non toccare con le dita l'asta rotante o la parte del cuscinetto durante l'uso per evitare lesioni.

4. Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione dalla presa.

5. Non utilizzare la macchina durante temporali o fulmini per evitare danni alla macchina.

6. Posizionare la macchina in modo uniforme sul tavolo ignifugo e tenerla lontana da oggetti infiammabili ed esplosivi.

7. Se la macchina emette fumo, odori particolari, diventa rumorosa o si verificano altre condizioni anomale, interromperne l'utilizzo.

8. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se sono state supervisionate o istruite sull'uso dell'apparecchio in modo sicuro e se comprendono i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione

9. Per evitare pericoli dovuti al ripristino involontario del dispositivo di protezione termica, questo apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, né collegato a un circuito che viene regolarmente acceso e spento dalla rete elettrica.

SALVA QUESTE ISTRUZIONI

INFORMAZIONI FCC

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione.

Se questo prodotto dovesse causare interferenze dannose alla ricezione radiofonica o televisiva, evento che può essere accertato accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra il prodotto e il ricevitore.
- Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
- Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

SPECIFICHE

Marca	VEVOR®
Modello	Modello TLK2420OZ-S
Dimensioni della piastra riscaldante	9,4x9 pollici (24x23 cm)
Intervallo di temperatura	32-450 °F (0-232 °C)
Intervallo del timer	0-999 secondi
Tensione / Potenza	120V~ 60Hz 500W Per gli utenti degli Stati Uniti
	230V~ 50Hz 500W Per utenti europei

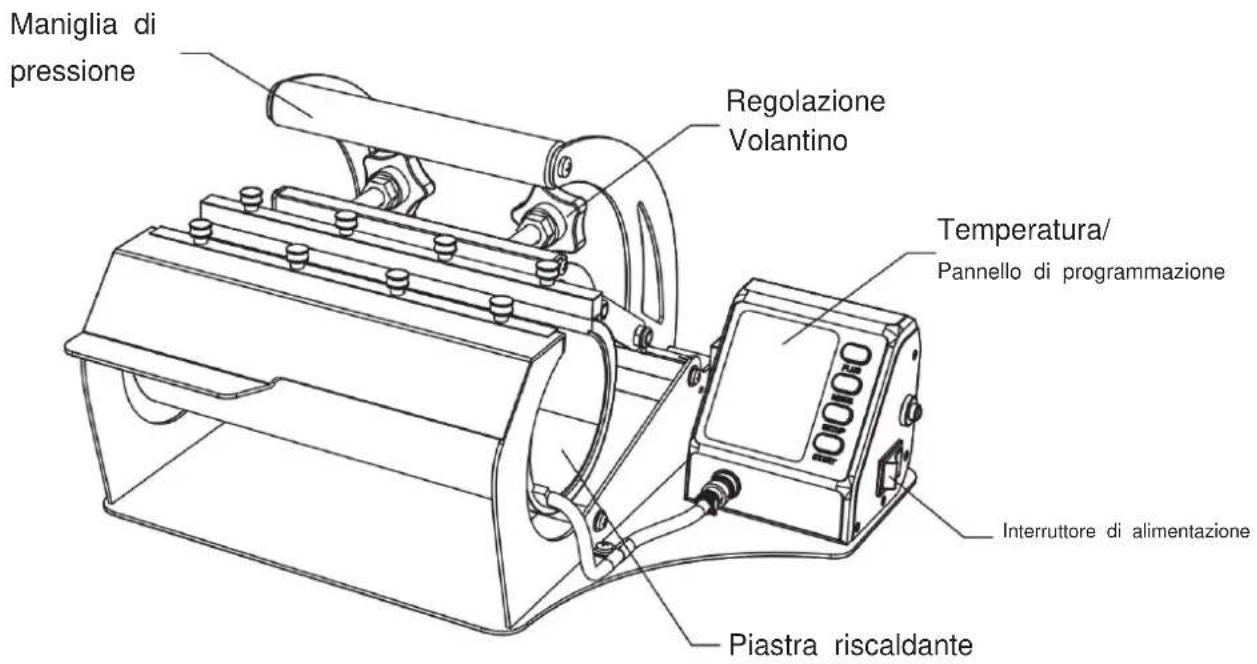

SCHEMA DELLA STRUTTURA DEL PRODOTTO

Maniglia di pressione Regolazione Volantino Temperatura/ Pannello di programmazione Interruttore di alimentazione Piastra riscaldante

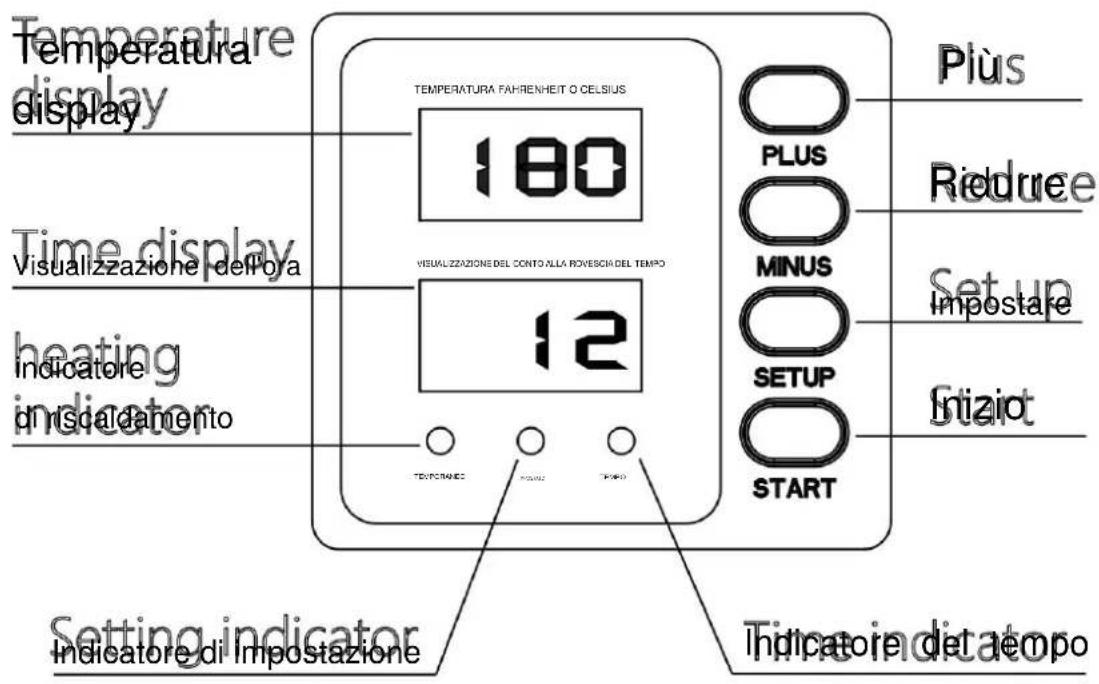

ISTRUZIONOPERUSOE

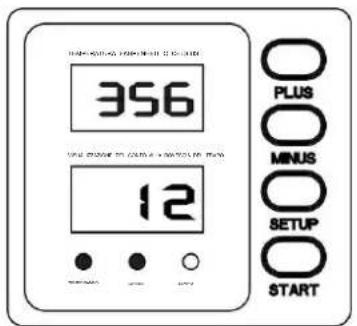

Temperature display 180 TEMPERATURA FAHRENHEIT O CELSIUS VISUALIZZAZIONE DEL CONTO ALLA ROVESCIA DEL TEMPO 12 INDICATORE d'rsicaldamento TEMPERATURA PLUS MINUS SETUP START Plus Reduce Impostare Set up Iniziort Indicatore di Impostazione Indicatore del tempo

a. Potenza e parametri di connessione.

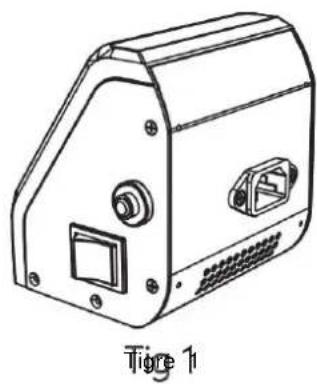

1. Collegare la macchina a un alimentatore da 120 V o 230 V in base alla tensione indicata sulla confezione dell'apparecchiatura. Accendere l'interruttore di alimentazione principale.

(Nota: l'apparecchiatura deve essere messa a terra con un filo di terra).

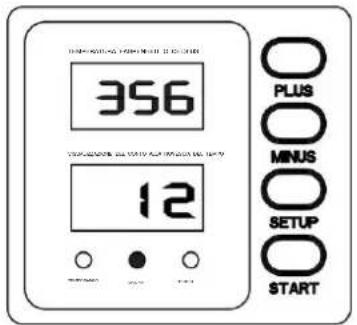

1. Fare clic su "SETUP" per passare alla modalità di impostazione della temperatura, il valore della temperatura sullo schermo lampeggia (come mostrato nella Figura 2), fare clic sul pulsante "PIÙ" per aumentare la temperatura impostata, fare clic sul pulsante "MENO" per abbassare la temperatura impostata. Una volta impostata la temperatura desiderata, cliccare nuovamente su "SETUP" per uscire dalla modalità di impostazione della temperatura.

(Tenere premuto il pulsante "PIÙ" o "MENO" per aumentare o diminuire rapidamente il valore).

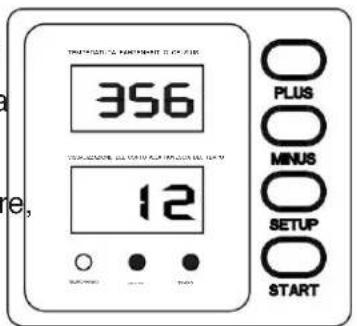

1. Fare clic due volte su "SETUP" per passare alla modalità di impostazione dell'ora, il valore dell'ora sullo schermo lampeggia (come mostrato nella Figura 3), fare clic sul pulsante "PLUS" per aumentare l'ora di lavoro impostata, fare clic sul pulsante "MINUS" per ridurre l'ora di lavoro impostata. Quando l'ora desiderata è impostata, fare nuovamente clic su "SETUP" per uscire dalla modalità di impostazione dell'ora.

(Tenere premuto il pulsante “PIÙ” o “MENO” per aumentare o diminuire rapidamente il valore).

1. Dopo aver atteso 10-15 minuti, il dispositivo si riscalda fino alla temperatura impostata e la spia di riscaldamento si spegne. L'apparecchiatura smette di riscaldare.

356 12 PLUS MINUS SETUP START

Tigre 3

356 12 PLUS MINUS SETUP START

Tigre 4

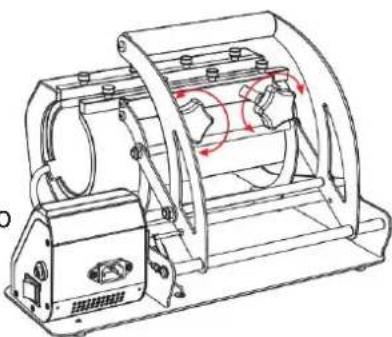

1. Regolare la manopola del volantino, provare a chiudere il dispositivo più volte per regolare la posizione appropriata pressione, ruotare il volantino in senso orario per aumentare la pressione del dispositivo; ruotare il volantino in senso antiorario per, è possibile ridurre la pressione del dispositivo fino al raggiungimento della pressione appropriata.

1. Avvolgere la carta transfer per sublimazione sulla superficie della tazza e fissarla con un nastro ad alta temperatura. Mettere la tazza nel cuscinetto riscaldante, regolare la pressione su un punto appropriato e premere saldamente la maniglia. Accendere l'interruttore, quindi impostare la temperatura e il tempo. Attendere che il calore finisca. Estrarre la tazza quando si sente un segnale acustico e terminare il trasferimento.

356 12 PLUS MINUS SETUP START

Tigre 6

b. Commutazione F/C.

Premere il pulsante "MENO" per attendere 5 secondi e passare a y;

Al contrario, premere il pulsante "MENO" per attendere 5 secondi e passare a y;

PARTIADERICAMBIO

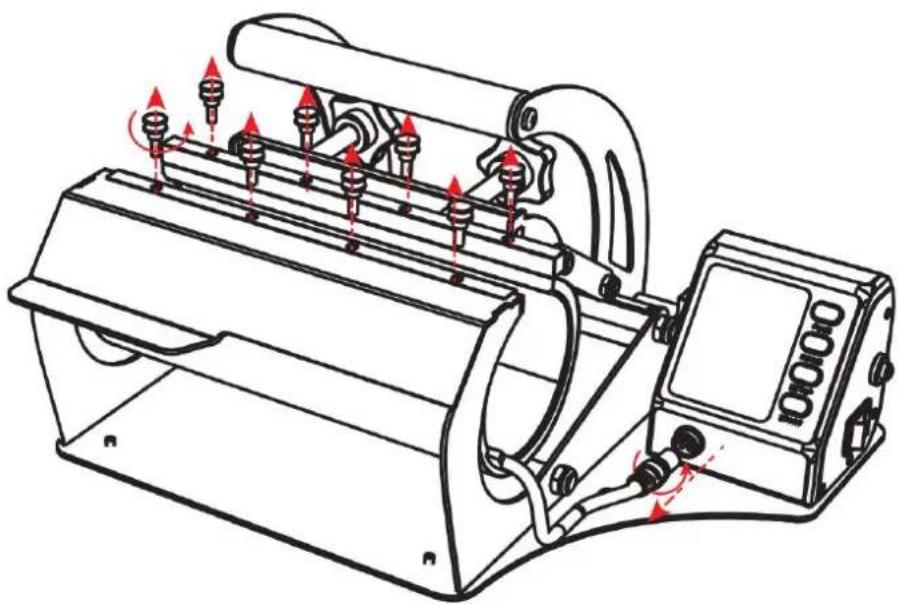

1. Scollegare l'alimentatore switching principale, ruotare in senso antiorario per rilasciare il casco di sicurezza della presa d'aria ed estrarre la presa d'aria dal controller. Ruotare le viti manuali in senso antiorario, rimuovere le otto viti manu una alla volta e rimuovere gli accessori di riscaldamento.

1. Installare le nuove parti della macchina, prendere una delle quattro viti con blocco di rotazione in senso orario, fissare il cuscinetto riscaldante. Inserire la spina aeronautica nel controller di connessione corretto all'angolazione giusta, quindi ruotare il casco di sicurezza della spina aeronautica in senso orario finché non è bloccato e aprire l'interruttore di alimentazione principale per funzionare normalmente.

Tazza magica	Tazza magica	Bottiglia sportiva
180ÿ (360ÿ) 180s	180ÿ (360ÿ) 180s 180ÿ (360ÿ)	60s
Tazza sottovuoto da 20 OZ	Tazza sottovuoto da 20 OZ	Tazza in plastica ABS
180ÿ (360ÿ) 60s	180ÿ (360ÿ) 60s	170°C (338ÿ) 25 secondi

PROBLEM COMUNLEMSOLUZION SOLUTIONS

Problema	Causa	Metodo di trattamento
Non è possibile riscaldarlo, ma lo schermo funziona normalmente.	Piastra riscaldante o relè danneggiati.	Controllare che la piastra riscaldante o il relè non siano danneggiati.
Colore insufficiente, immagine sbiadita.	Temperatura insufficiente/ Tempo di riscaldamento insufficiente.	Regolare la temperatura/aumentare il tempo di riscaldamento.
Colore scuro;immagine sfocata.	Tempo di pressatura troppo lungo o temperatura troppo alta.	Regolare la temperatura/aumentare il tempo di riscaldamento.
La macchina non funziona dopo l'accensione.	La spina tocca bene o il fusibile è bruciato?	Controllare che la spina aderisca bene.
		Controllare se il fusibile è bruciato.
La temperatura effettiva supera quella impostata.	Relè scollegato.	Relè scollegato, sostituire il relè.
