BEDIENUNGSANLEITUNG CH1924 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Wärmepressmaschine BENUTZERHANDBUCH

MODELL: TLK2420OZ-S

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

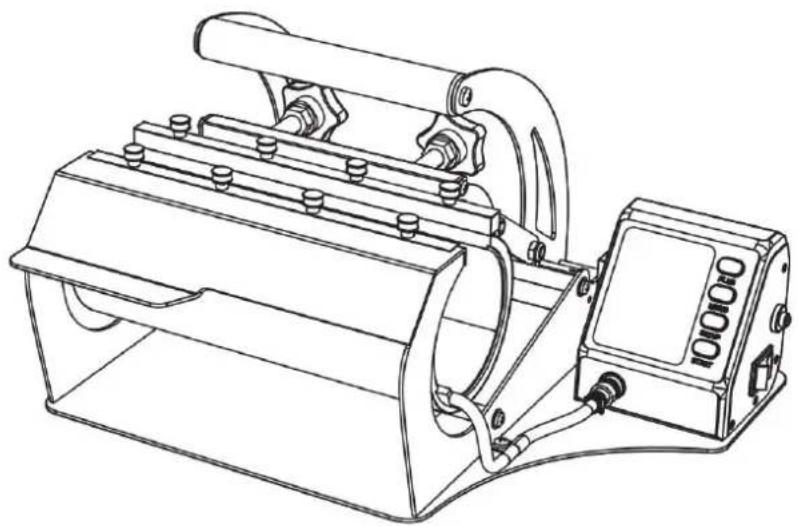

Wärmepressmaschine

MODELL: TLK24020OZ-S

Max. Durchmesser: 87 mm Max. Länge: 240 mm Es können bis zu 20 Unzen Edelstahlbecher hergestellt werden

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

	Symbol BeschreibungSymbol
	Achtung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Ignorieren dieser Warnung kann zu einem Unfall führen. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführte Empfehlung.
	Gefahr!Gefahr von Personen- oder Umweltschäden! Gefahr durch Stromschlag!Gefahr von Personenschäden durch Stromschlag!
	KORREKTE ENTSORGUNG:Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.Entsprechend gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und

Spezifikationen, die diesem Elektrogerät beiliegen.

Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu Stromschlägen,

Bränden und/oder schweren Verletzungen führen.

Warnung:

Beim Gebrauch von Elektrogeräten sollten immer grundlegende Sicherheitsvorkehrungen getroffen werden, darunter die folgenden:

1. Ziehen Sie beim Bewegen der Maschine stets den Stecker.
2. Ziehen Sie beim Installieren von Zubehör stets den Stecker.

3. Auf einer flachen und stabilen Plattform platzieren und unter belüfteten Bedingungen betreiben.

4. Tragen Sie beim Betrieb der Maschine spezielle Schutzausrüstung

5. Verwenden Sie diese Maschine nicht in Gefahrenbereichen.

6. Nicht verwenden, wenn die Maschine nicht ordnungsgemäß funktioniert.

7. Zerlegen und reparieren Sie die Maschine nicht.

8. Verwenden Sie keine ungeeignete Steckdose.

9. Berühren Sie die Heizplatte nicht, wenn die Maschine heizt

10. Nicht in feuchter Umgebung oder bei Kontakt mit Wasser verwenden. Nicht

Lassen Sie keine Flüssigkeit in die Maschine eindringen, um einen Brand oder einen Stromschlag durch einen Kurzschluss zu verhindern.

1. Verwenden Sie kein Netzteil, dessen Nennspannung nicht der angegebenen entspricht. Ein Netzteil, das die angegebene Spannung nicht erfüllt, kann einen Brand oder Stromschlag verursachen.

2. Stellen Sie sicher, dass die Maschine geerdet ist, um Verletzungen zu vermeiden.

3. Berühren Sie während des Gebrauchs die rotierende Stange oder das Lagerteil nicht mit den Fingern. Andernfalls kann es zu Verletzungen kommen.
   14.Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie bitte das Netzkabel aus der Steckdose.

4. Benutzen Sie die Maschine nicht bei Gewitter oder Blitzeinschlägen, um Schäden an der Maschine zu vermeiden.

5. Stellen Sie die Maschine flach auf den feuerfesten Tisch und halten Sie sie von brennbaren und explosiven Gegenständen fern.

6. Wenn die Maschine raucht, einen eigenartigen Geruch abgibt, laut wird oder andere ungewöhnliche Zustände aufweist, stellen Sie die Nutzung bitte ein.

7. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

8. Um eine Gefährdung durch unbeabsichtigtes Zurücksetzen des Thermoschutzschalters zu vermeiden, darf dieses Gerät nicht über ein externes Schaltgerät, wie etwa eine Zeitschaltuhr, versorgt oder an einen Stromkreis angeschlossen werden, der vom Energieversorger regelmäßig ein- und ausgeschaltet wird.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

FCC-INFORMATIONEN

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten.

Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

SPEZIFIKATION

Marke	VEVOR®
Modell	TLK2420OZ-S
Heizplattengröße	9,4x9 Zoll (24x23 cm)
Temperaturbereich	0–232 °C (32–450 °F)
Timerbereich	0-999 Sekunden
Spannung/Leistung	120 V ~ 60 Hz 500 W Für US-Benutzer
	230 V ~ 50 Hz 500 W Für europäische Benutzer

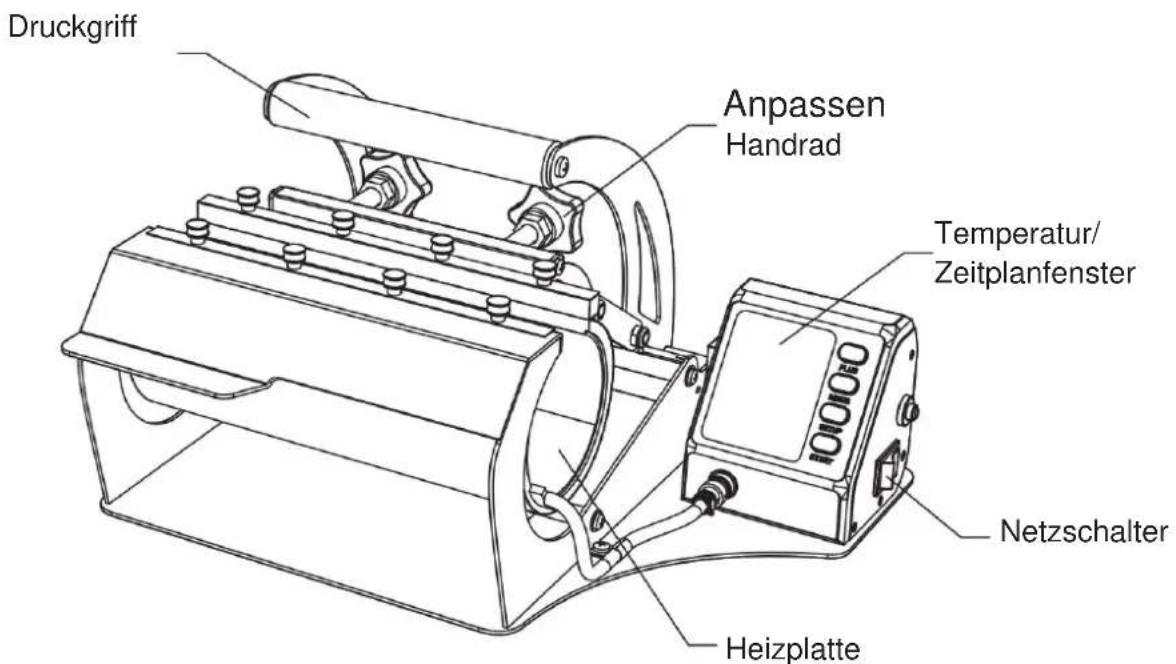

PRODUKTSTRUKTURDIAGRAMM

Druckgriff Anpassen Handrad Temperatur/ Zeitplanfenster Netzschalter Heizplatte

GEBRAUCHSANWEISUNG

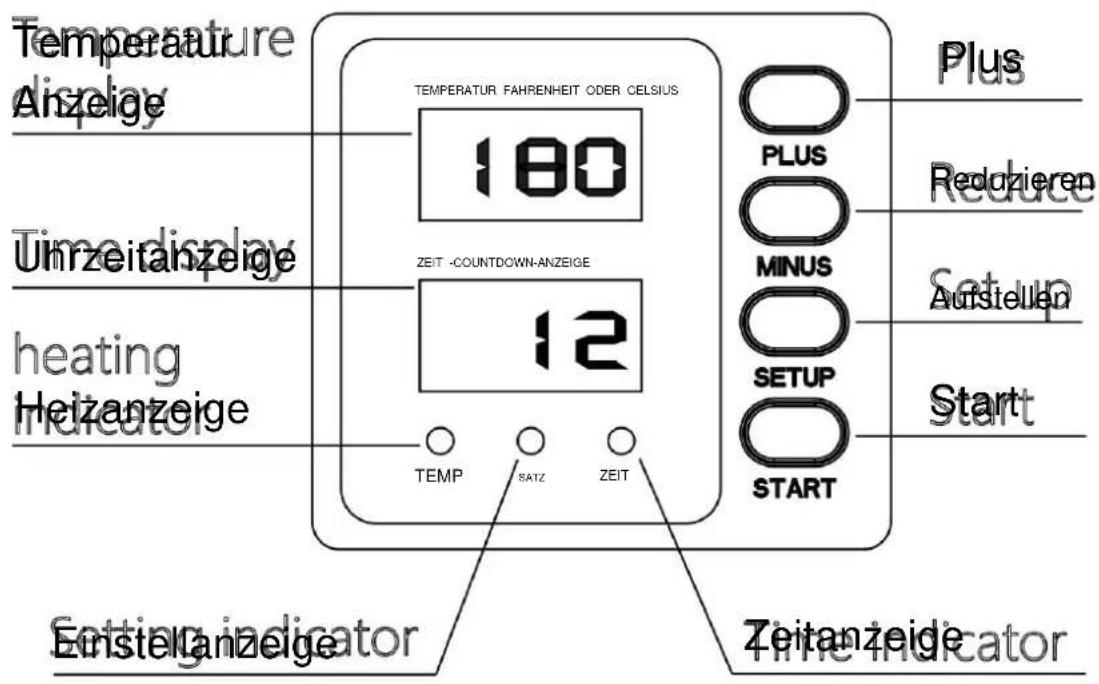

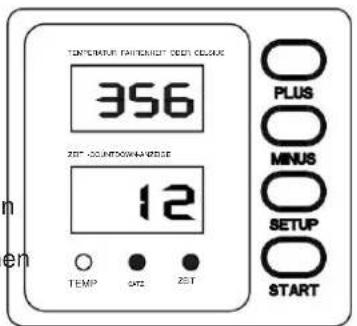

Temperature Anzeige 180 TEMPERATUR FAHRENHEIT ODER CELSIUS Uhrzeitanzeige heating Heizanzeige ZEIT -COUNTDOWN-ANZEIGE 12 TEMP SATZ ZEIT Zeitanzeige Start START SETUP MINUS PLUS Plus Reduzieren Aufstellen Start Einstellanzeige

a. Anschlussleistung und -parameter.

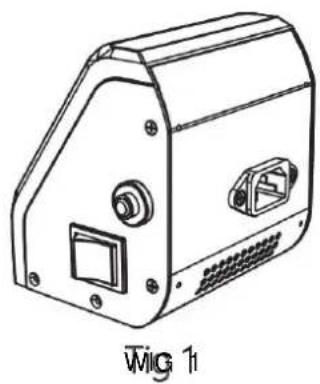

1. Schließen Sie die Maschine an eine 120-V- oder 230-V-Stromversorgung an. Die Spannung ist auf der Verpackung des Geräts angegeben. Schalten Sie den Hauptschalter ein.

(Hinweis: Das Gerät muss mit einem Erdungskabel geerdet sein).

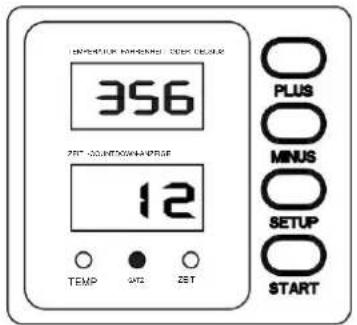

1. Klicken Sie auf „SETUP“, um in den Temperatureinstellungsmodus zu wechseln. Der Temperaturwert auf dem Bildschirm blinkt (wie in Abbildung 2 gezeigt). Klicken Sie auf die Schaltfläche „PLUS“, um die eingestellte Temperatur zu erhöhen, und auf die Schaltfläche „MINUS“, um die eingestellte Temperatur zu senken.

Wenn die gewünschte Temperatur eingestellt ist, klicken Sie erneut auf „SETUP“, um den Temperatureinstellungsmodus zu verlassen.

(Halten Sie die Taste „PLUS“ oder „MINUS“ gedrückt, um den Wert schnell zu erhöhen oder zu verringern.)

1. Klicken Sie zweimal auf „SETUP“, um in den Zeiteinstellungsmodus zu wechseln. Der Zeitwert auf dem Bildschirm blinkt (siehe Abbildung 3). Klicken Sie auf die Schaltfläche „PLUS“, um die eingestellte Arbeitszeit zu erhöhen, und auf die Schaltfläche „MINUS“, um die eingestellte Arbeitszeit zu verringern. Wenn die gewünschte Zeit eingestellt ist, klicken Sie erneut auf „SETUP“, um den Zeiteinstellungsmodus zu verlassen.

(Halten Sie die Taste „PLUS“ oder „MINUS“ gedrückt, um den Wert schnell zu erhöhen oder zu verringern.)

1. Nach einer Wartezeit von 10 bis 15 Minuten heizt das Gerät auf die eingestellte Temperatur auf und die Heizanzeige erlischt. Das Gerät stoppt den Heizvorgang.

TEMPORUM KONKINI - 300 CEMBER 356 201-2024 POWER/ALABE 12 TEMP MINUS SETUP START

Tig 3

TEMPORUM CONTROLLED TEST CLOSURE 356 ZBT - COUNTING NAME 12 TEMP SWE ZBT PLUS MINUS SETUP START

Tig 4

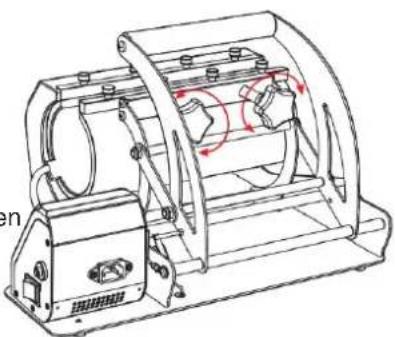

1. Stellen Sie den Knopf Handrad, versuchen Sie, das Gerät mehrmals zu schließen, um die entsprechende Einstellung Um den Gerätedruck zu erhöhen, drehen Sie das Handrad im Uhrzeigersinn. Um den Gerätedruck zu erhöhen, drehen Sie das Handrad gegen den Uhrzeigersinn. Um den Gerätedruck zu verringern, drehen Sie das Handrad gegen den Uhrzeigersinn, bis der entsprechende Druck erreicht ist.

1. Wickeln Sie Sublimationstransferpapier auf die Oberfläche der Tasse und kleben Sie es mit einem Hochtemperatur-Klebeband fest. Stellen Sie die Tasse in das Heizkissen, stellen Sie den Druck auf einen geeigneten Punkt ein und drücken Sie den Griff fest nach unten. Schalten Sie den Schalter ein und stellen Sie dann Temperatur und Zeit ein. Warten Sie, bis die Hitze beendet ist. Nehmen Sie die Tasse heraus, wenn Sie einen Piepton hören, und beenden Sie die Übertragung.

TEMP/TEMP FATTENANCE DEBT COGSAGE 356 ZBT COUNTINGS/WARDS 12 TEMP SATE ZBT PLUS MINUS SETUP START

Tig 6

b. F/C-Umschalten.

Drücken Sie die Taste „MINUS“, warten Sie 5 Sekunden und wechseln Sie zu y.

Umgekehrt: Drücken Sie die Taste „MINUS“, um 5 Sekunden zu warten und auf y zu wechseln;

ERSATZTEILE REPLACEMENT PARTS

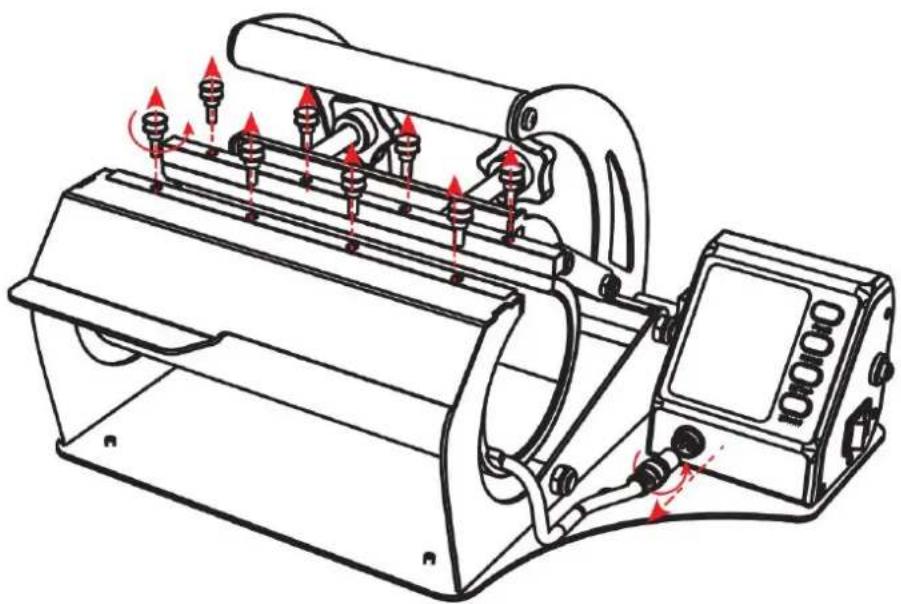

1. Trennen Sie die Hauptschaltstromversorgung, drehen Sie gegen den Uhrzeigersinn, um den Schutzhelm des Luftsteckers zu lösen, und ziehen Sie den Luftstecker aus dem Controller. Drehen Sie die Handschrauben gegen den Uhrzeigersinn, entfernen Sie die acht Handschrauben nacheinander und entfernen Sie das Heizzubehör.

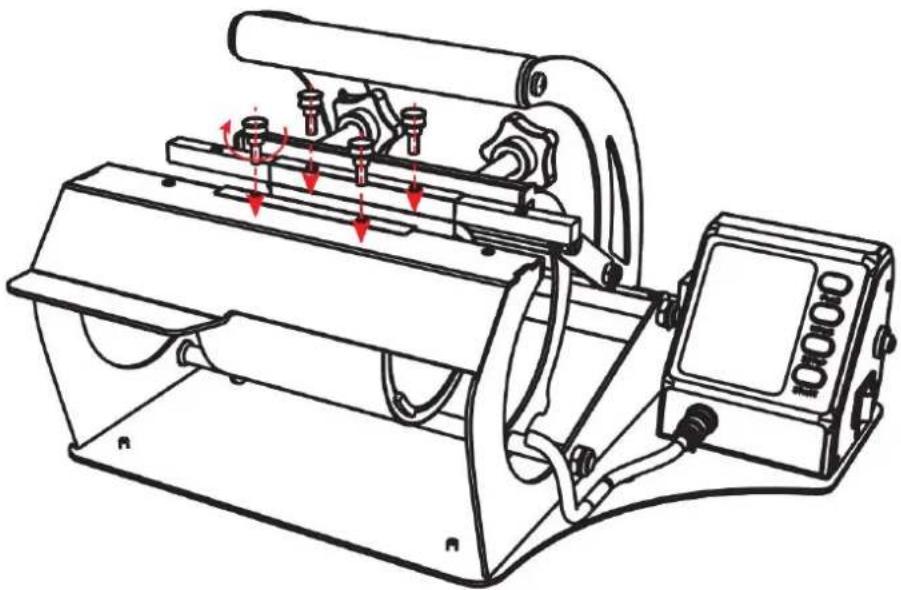

1. Installieren Sie die neuen Maschinenteile, nehmen Sie eine der vier Schrauben, die das Heizkissen im Uhrzeigersinn drehen und verriegeln. Stecken Sie den Luftfahrtstecker im richtigen Winkel in den richtigen Anschlussregler, drehen Sie dann den Schutzhelm mit dem Luftfahrtstecker im Uhrzeigersinn, bis er verriegelt ist, und öffnen Sie den Hauptschalt um normal zu arbeiten.

Problem	Ursache	Behandlungsmethode
Kann nicht erhitzt werden, aber der Bildschirm zeigt normal an.	Heizplatte oder Relais beschädigt.	Überprüfen Sie die Heizplatte oder das Relais auf Beschädigungen.
Unzureichende Farbe, verblasstes Bild.	Unzureichende Temperatur/ Unzureichende Aufheizzeit.	Temperatur anpassen/Aufheizzeit verlängern.
Dunkle Farbe,verschwommenes Bild.	Presszeit zu langoder Temperatur zu hoch.	Temperatur anpassen/Aufheizzeit verlängern.
Maschinefunktioniert nachdem Einschalten nicht.	Liegt der Steckerrichtig oder brennt dieSicherung durch?	Prüfen Sie, ob der Stecker gut sitzt.
		Prüfen Sie, ob dieSicherung durchbrennt.
DietatsächlicheTemperaturüberschreitet die eingestellte	Relaisgetrennt.Temperatur.	Relaisgetrennt, Relais ersetzen.
