Produkttyp	Heißpresse
Marke	Vevor
Modell	TL4060 (TL4060-1)
Größe der Heizplatte	40 x 60 cm (16 x 24 Zoll)
Temperaturbereich	0-250 °C (32-480 °F)
Zeitbereich	0-999 Sekunden
Stromversorgung	120 V~60 Hz oder 220-240 V~50 Hz je nach Version
Leistung	1700 W (120 V) / 2650 W (220-240 V)
Digitalanzeige	Ja, mit Temperatur- und Zeiteinstellungen
Einstellungen	Temperatur und Zeit über Tasten einstellbar
Plattenmaterial	Heizplatte aus Metall
Unterstützte Transferarten	Sublimation, Folie, Schaum, thermofixierbare Strasssteine
Sicherheitsfunktionen	Überhitzungsschutz (thermischer Abschalter)
Pflege	Nach dem Abkühlen mit einem feuchten Tuch reinigen, keine scheuernden Mittel verwenden
Garantie	Elektronische Garantieurkunde verfügbar auf www.vevor.com/support
Ursprungsland	China (hergestellt von Shanghai Muxin Muye Youxiangongsi)

Häufig gestellte Fragen - TL4060 Vevor

Wie stelle ich Temperatur und Zeit an der Heißpresse Vevor TL4060 ein?

Drücken Sie die Taste TEMP, um die Temperatur einzustellen, und verwenden Sie dann die Pfeile hoch/runter. Drücken Sie TIME, um die Dauer einzustellen. Temperatur und Zeit werden digital angezeigt.

Welche Einstellungen für ein Sublimations-T-Shirt verwenden?

Für Sublimation stellen Sie die Temperatur zwischen 170°C und 190°C und die Zeit zwischen 15 und 20 Sekunden ein. Stellen Sie sicher, dass das T-Shirt flach liegt, und verwenden Sie Sublimationspapier.

Warum sind meine Drucke zu hell oder verblasst?

Dies kann an zu niedriger Temperatur, unzureichendem Druck oder zu kurzer Übertragungszeit liegen. Überprüfen Sie Ihre Einstellungen und passen Sie ggf. den Druck an.

Wie reinige ich die Heißpresse?

Ziehen Sie den Netzstecker und lassen Sie die Maschine vollständig abkühlen. Reinigen Sie die Platte mit einem feuchten, nicht scheuernden Tuch. Verwenden Sie keine Chemikalien oder Lösungsmittel.

Kann ich diese Presse für andere Materialien als T-Shirts verwenden?

Ja, sie eignet sich für den Transfer auf Tassen, Mützen, Teller usw. Verwenden Sie die entsprechenden Einstellungen: Folie (110-150°C, 8-15s), Schaum (120-160°C, 8-15s), Strass (160-180°C, 10-15s).

Was tun, wenn die Heizplatte nicht heizt?

Überprüfen Sie, ob die Maschine eingesteckt und der Netzschalter eingeschaltet ist. Wenn die Kontrollleuchte nicht leuchtet, kontaktieren Sie den technischen Support auf www.vevor.com/support.

Ist es sicher, die Presse unbeaufsichtigt eingeschaltet zu lassen?

Nein, es ist zwingend erforderlich, die Maschine nach Gebrauch auszuschalten und sie nicht unbeaufsichtigt eingeschaltet zu lassen, um Brandgefahr zu vermeiden.

Wie ersetze ich das beschädigte Netzkabel?

Der Austausch muss aufgrund der Stromschlaggefahr vom Hersteller, seinem Kundendienst oder einem qualifizierten Fachmann durchgeführt werden.

Was tun bei Rauch oder ungewöhnlichem Geruch?

Schalten Sie die Maschine sofort aus, ziehen Sie den Netzstecker und stellen Sie die Nutzung ein. Kontaktieren Sie den technischen Support für Hilfe.

Wo finde ich die Garantieurkunde?

Die elektronische Garantieurkunde ist auf der Website www.vevor.com/support verfügbar. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG TL4060 Vevor

Wärmepressmaschine

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

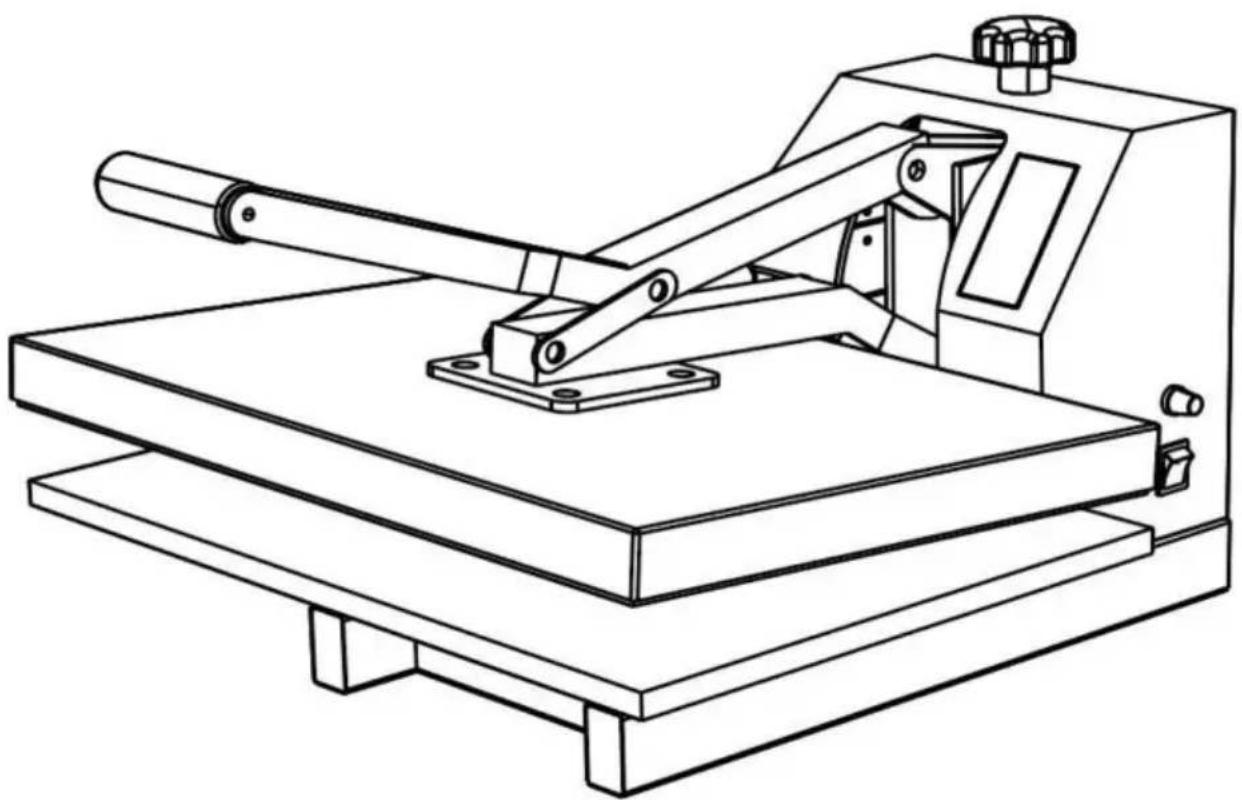

Wärmepressmaschine

MODELL: TL4050-1/TL4060-1/YF-10

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Symbol BeschreibungSymbol
	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann ein Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführten Empfehlungen.
	KORREKTE ENTSORGUNG: Dieses Produkt unterliegt den Bestimmungen der Europäischen Richtlinie 2012/19/EG. Das Symbol einer Mülltonne Durchgestrichen bedeutet, dass das Produkt getrennte Müllabfuhr in der Europäischen Union. gilt für das Produkt und alle mit diesem Zeichen gekennzeichneten Zubehörteile Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht entsorgt werden nicht mit dem normalen Hausmüll, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräte.

WARNUNG

1. Warnungen müssen sorgfältig befolgt werden, um Körperverletzungen zu vermeiden. Unsachgemäßer Gebrauch kann zu Stromschlag, Brandverletzungen und anderen Schäden führen:

1) Beim Bewegen der Maschine stets den Stecker ziehen. 2) Beim Installieren von Zubehör immer den Stecker ziehen. 3) Auf eine flache und stabile Plattform stellen und unter belüfteten Bedingungen betreiben.

4) Tragen Sie beim Betrieb der Maschine spezielle Schutzausrüstung.

5) Verwenden Sie diese Maschine nicht in Gefahrenbereichen.

6) Nicht verwenden, wenn die Maschine nicht ordnungsgemäß funktioniert.

7) Zerlegen und reparieren Sie diese Maschine nicht.

8) Verwenden Sie keine ungeeignete Steckdose.

9) Berühren Sie die Heizplatte nicht, wenn die Maschine heizt.

10) Nicht in feuchter Umgebung oder bei Kontakt mit Wasser verwenden. Lassen Sie keine Flüssigkeit in die Maschine eindringen, um Feuer oder Stromschläge durch Kurzschluss zu verhindern.

Flüssigkeit in der Maschine, um Feuer oder Stromschläge durch Kurzschluss zu verhindern.

11) Verwenden Sie kein Netzteil, das die angegebene Spannung nicht erfüllt.

Eine Stromversorgung, die die angegebene Spannung nicht erfüllt, kann zu Bränden oder Stromschlägen führen.

Schock.

12) Stellen Sie sicher, dass die Maschine geerdet ist, um Verletzungen vorzubeugen.

13) Berühren Sie die rotierende Stange oder das Lagerteil während des Gebrauchs nicht mit den Fingern.

im Falle von Verletzungen.

14) Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie bitte das Netzkabel.

aus der Steckdose.

15) Benutzen Sie die Maschine nicht bei Gewitter oder Blitzeinschlag, um Schäden zu vermeiden.

zur Maschine.

16) Stellen Sie die Maschine flach auf einen feuerfesten Tisch und halten Sie sie fern von

brennbaren und explosiven Gegenständen.

17) Stellen Sie die Nutzung der Maschine bitte ein, wenn sie raucht, einen eigenartigen Geruch

abgibt, laut wird oder andere ungewöhnliche Zustände aufweist.

18) Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden und von

Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen,

wenn sie beaufsichtigt werden oder Anweisungen zur Benutzung des

Geräts sicher bedienen und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von

Kindern ohne Aufsicht durchgeführt werden.

19) Anschluss Typ Y: Wenn das Netzkabel beschädigt ist, muss es durch den

Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um eine Gefahr zu vermeiden.

20) Um eine Gefährdung durch unbeabsichtigtes Zurücksetzen des Thermoschutzschalters zu vermeiden, darf das Gerät nicht über ein externes Schaltgerät mit Strom versorgt werden, wie z. B. eine Zeitschaltuhr, oder an einen Stromkreis angeschlossen werden, der regelmäßig vom

Stromnetz getrennt wird. Bitte schalten Sie die Stromversorgung aus, wenn Sie den Stecker einstecken oder herausziehen.

FCC-INFORMATIONEN

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu Störungen des Funkverkehrs führen. Es gibt jedoch keine

Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt keine Störungen beim Radio- oder Fernsehempfang verursacht,

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

wird der Benutzer aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Receiver angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

SPEZIFIKATION

Modell	YF-10		TL4050-1		TL4060-1
Wärmegröße	15x15 Zoll(38×38cm)		(40×50cm)		16x24 Zoll16x20 Zoll(40×60cm)
Temperatur e-Bereich	32–480 °F (0–250 °C)		32–480 °F (0–250 °C)		32–480 °F (0–250 °C)
Zeitbereich 0-999 Sekunden			0-999 Sekunden		0-999 Sekunden
Stromspannung	120 V~60 Hz 60 Hz	220-240 V~50 Hz	120 V~60 Hz	220-240 V~50 Hz	120 V~	220-240 V~50 Hz
	1200 W	1250 WLeistung	1700 W 2500 W		1700W 2650W

TEMPERATUR UND ZEIT EINSTELLEN

Nummer	Teilename	Nummer	Teilename
1	„TEMP“TemperaturEinstelltaste	2	Temperaturpfeil nach obenTaste & Pfeiltaste nach unten
3	Zeiteinstellungstaste „TIME“	4	Zeittaste nach oben &Pfeiltaste nach unten

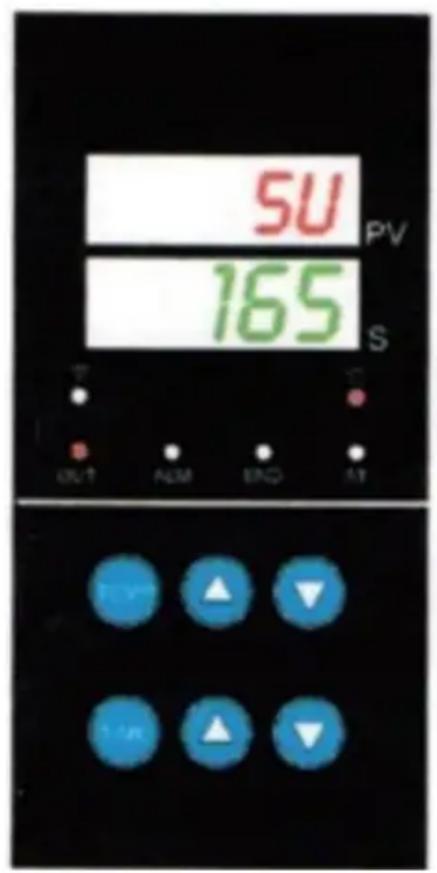

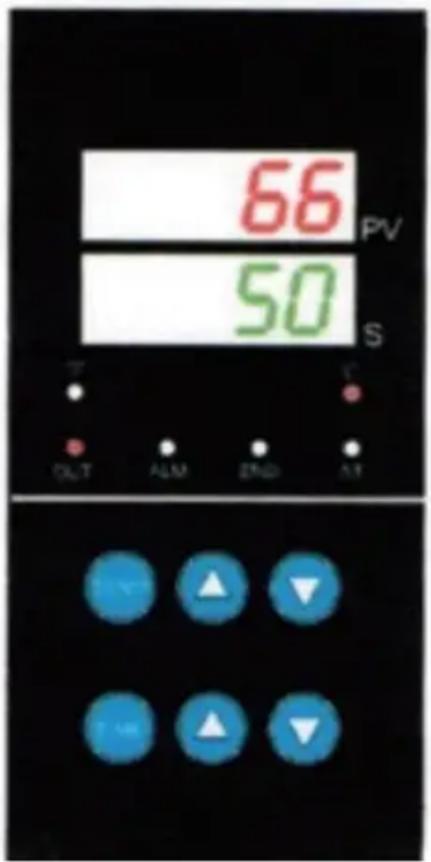

BETRIEB (DIE TEMPERATUR ZEIGT C

GRAD)

Nr. 1: Schalten Sie den Netzschalter ein und drücken Sie die Einschalttaste. Die Kontrollleuchte leuchtet. Nr. 2: Temperatur einstellen. Drücken Sie die Taste „TEMP“, dann die Aufwärtspfeiltaste oder die Abwärtspfeiltaste, um die richtige Temperatur einzustellen (für T-Shirts: 180 °C). Wenn die Temperatur erreicht ist.

Nr. 3: Zeit einstellen. Drücken Sie die Taste „TIME“ und dann die Pfeiltaste NACH OBEN oder NACH UNTEN, um die richtige Zeit einzustellen (für T-Shirts: 15–20 Sekunden). Nr. 4: Legen Sie das Tuch flach auf die untere Druckplatte und legen Sie dann das Papier auf die Druckplatte (beachten Sie die Arbeitsfläche des Papiers). Drücken Sie den Griff nach unten, bis zum angegebenen Punkt. Bitte beachten Sie, dass die Kraft nicht mehr als 25 kg betragen darf, sonst wird der Griff beschädigt.

a. Sublimations-Wärmeübertragung: Temperatur 170–190 °C, Zeit: 15–20 Sek. b. Film-

Wärmeübertragung: Temperatur 110–150 °C, Zeit: 8–15 Sek. c. Schaum-

Wärmeübertragung: Temperatur 120–160 °C, Zeit: 8–15 Sek. d. Hotfix-Strass: Temperatur

160–180 °C, Zeit: 10–15 Sek.

SO BEDRUCKEN SIE EIN T-SHIRT

A. Machen Sie ein digitales Foto. Drucken Sie es mit Sublimationstinte auf Sublimationspapier in Ihrem Drucker (Spiegelbilddruck). Schneiden Sie das Bild auf die gewünschte Größe, legen Sie es auf Ihr T-Shirt und fixieren Sie es mit Klebebändern. B. Legen Sie ein T-Shirt in die Maschine. (Legen Sie das bedruckte Sublimationspapier richtig auf das T-Shirt.)

1. Machen Sie sich bereit zum Einschalten. Drücken Sie den Einschaltknopf, der Indikator leuchtet.
2. Stellen Sie die Temperatur (170 °C bis 180 °C) und die Zeit (ca. 15 bis 20 Sekunden) ein. Wenn die Temperatur die richtige Gradzahl erreicht hat, erlischt die Temperaturanzeige.
3. Legen Sie die Heizung flach hin (achten Sie auf die rechte Seite des Papiers). Bitte beachten Sie, dass der Druck nicht zu stark, aber auch nicht zu schwach sein sollte. Wenn die Temperatur die eingestellte Zeit erreicht, ertönt der Summer (Drehen Sie die Taste aus).

FEHLERSUCHE BEIM DRUCK

A. Die Farbe ist heller: Die Temperatur ist zu niedrig oder der Druck ist nicht gleichmäßig, oder die Zeit ist zu kurz.

B. Das Design ist undeutlich: Die Zeit ist zu lang und führt zu Tinte, die diffundiert.

C. Das Design hat keinen Glanz: Der Druck ist zu hoch oder die Temperatur ist zu hoch.

D. Teil des Designs ist undeutlich: Die Wärmedruckzone oder die Heizung ist nicht gleichmäßig.

E. Narbe im Design: Die Wärmedruckzeit ist zu lang.

F. Farbe ist nicht gleichmäßig: Der Druck ist nicht gleichmäßig oder die Beschichtung ist nicht gleichmäßig.

G. Papier klebt am Objekt: Die Temperatur ist zu hoch oder die Beschichtung des Objekts ist nicht gut.

1. Ein Tintenstrahldrucker / Sechsfarbdrucker (zum Beispiel: Epson R-230/

(Continuous Ink Supply System) Verschiedene Tintenstrahldruckermodelle benötigen unterschiedliche CISS.

Sublimationstinte;

Hochtemperaturbeständiges Band;

Sublimationspapier oder Wärmeübertragungsgewebepapier.

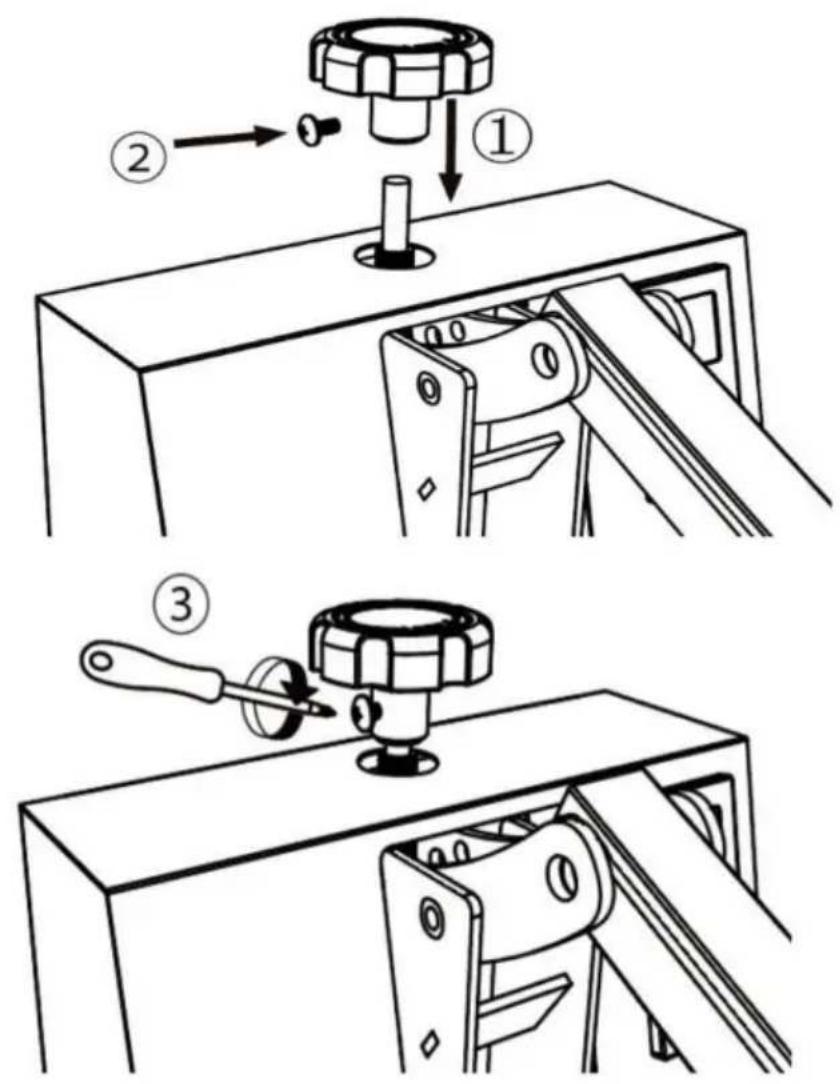

WIE STELLT MAN DAS HANDRAD EIN?

BEHANDLUNG VON QUALITÄTSMÄNGELN BEIM TRANSFER

1. Helle Farbe oder verblasstes Bild: Unzureichende Temperatur / Falscher Druck / Nicht genügend Zeit.
2. Unscharfes Bild: Die Presszeit ist zu lang.
3. Ein Teil des Musters ist verschwommen: Die Wärme wird nicht richtig verteilt durch die Heizplatte, so dass die Arbeitszeit entsprechend erhöht werden kann. Es kann auch die Ursache für eine ungleichmäßige Druckverteilung sein, die auf vier Brettern eingestellt werden kann Regler. Bitte beachten Sie, dass die vier Regler vor dem Sie verlassen das Werk und müssen normalerweise nicht angepasst werden.
4. Schwaches Muster: Zu viel Druck oder Temperatur.
5. Narbenmuster: Die Übertragungszeit ist zu lang.
6. Unterschiedliche Musterfarben: falscher Druck oder schlechte Übertragungsqualität Papier.
7. Verbranntes Muster: Hohe Temperatur oder schlechte Tinte.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
