Produkttyp	Värmeöverföringspress
Märke	Vevor
Modell	TL4060 (TL4060-1)
Storlek på värmeplatta	40 x 60 cm (16 x 24 tum)
Temperaturområde	0-250 °C (32-480 °F)
Tidsintervall	0-999 sekunder
Strömförsörjning	120 V~60 Hz eller 220-240 V~50 Hz beroende på version
Effekt	1700 W (120 V) / 2650 W (220-240 V)
Digital display	Ja, med temperatur- och tidsinställningar
Inställningar	Temperatur och tid inställbara via knappar
Plåtens material	Värmeplatta i metall
Stödda överföringstyper	Sublimering, film, skum, värmefixerad strass
Säkerhetsfunktioner	Överhettningsskydd (termisk brytare)
Underhåll	Rengör med en fuktig trasa efter kylning, använd inte slipande produkter
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Ursprungsland	Kina (tillverkat av Shanghai Muxin Muye Youxiangongsi)

Vanliga frågor - TL4060 Vevor

Hur ställer man in temperatur och tid på Vevor TL4060 värmeöverföringspress?

Tryck på TEMP-knappen för att ställa in temperaturen, använd sedan pilarna upp/ner. Tryck på TIME för att ställa in tiden. Temperatur och tid visas digitalt.

Vilka inställningar ska användas för en sublimeringströja?

För sublimering, ställ in temperaturen mellan 170°C och 190°C och tiden mellan 15 och 20 sekunder. Se till att tröjan ligger platt och använd sublimeringspapper.

Varför är mina utskrifter för ljusa eller urblekta?

Det kan bero på för låg temperatur, otillräckligt tryck eller för kort överföringstid. Kontrollera dina inställningar och justera trycket vid behov.

Hur rengör man värmeöverföringspressen?

Koppla ur maskinen och låt den svalna helt. Rengör plattan med en fuktig, icke-slipande trasa. Använd inte kemikalier eller lösningsmedel.

Kan jag använda denna press för andra material än tröjor?

Ja, den är lämplig för överföring på mugg, keps, tallrik, etc. Använd lämpliga inställningar: film (110-150°C, 8-15s), skum (120-160°C, 8-15s), strass (160-180°C, 10-15s).

Vad gör jag om värmeplattan inte värms upp?

Kontrollera att maskinen är inkopplad och att strömbrytaren är påslagen. Om lysdioden inte tänds, kontakta teknisk support på www.vevor.com/support.

Är det säkert att lämna pressen påslagen utan uppsikt?

Nej, det är absolut nödvändigt att koppla ur maskinen efter användning och inte lämna den påslagen utan uppsikt för att undvika brandrisk.

Hur byter man ut en skadad strömkabel?

Byte måste utföras av tillverkaren, dess kundtjänst eller en kvalificerad yrkesperson på grund av risken för elektrisk stöt.

Vad gör man vid rök eller onormal lukt?

Stäng omedelbart av maskinen, koppla ur den och sluta använda den. Kontakta teknisk support för hjälp.

Var hittar jag garantibeviset?

Det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support. Spara ditt köpbevis.

BRUKSANVISNING TL4060 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VÄRMEPRESSMASKIN

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

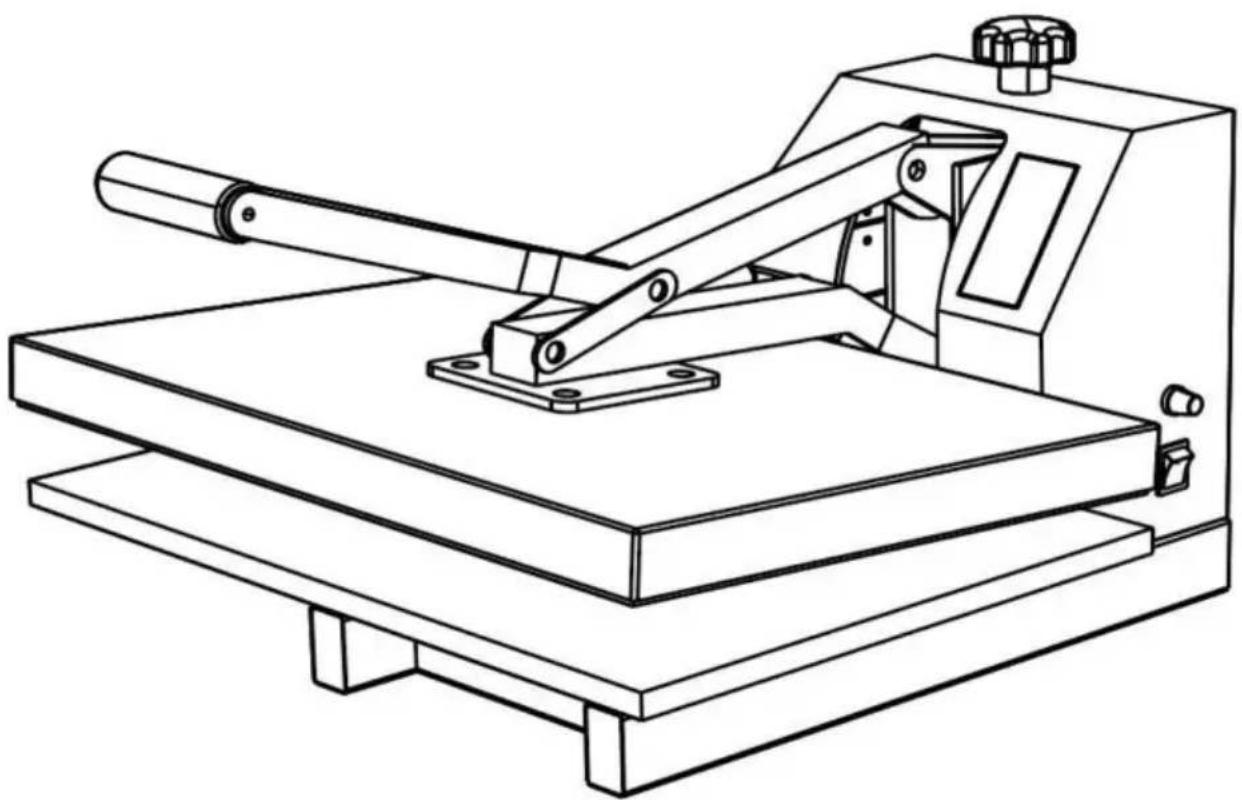

VÄRMEPRESSMASKIN

MODELL: TL4050-1/TL4060-1/YF-10

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Symbol BeskrivningSymbol
	Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda en olycka. För att minska risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan.
	KORREKT AVFALLSHANTERING:Denna produkt är föremål för tillhandahållande av European Direktiv 2012/19/EG. Symbolen som visar en soptunna på hjul genomkorsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektrisk och elektronisk enheter.

WARNING

1. Varningar måste följas noggrant för att undvika kroppsskador, felaktig användning kan eventuellt resultera i elektriska stötarbrand, personskador och andra skador:

1) Dra ut kontakten när du flyttar maskinen. 2) Håll ur kontakten när du installerar tillbehör. 3) Placera på en stabil plattform och arbeta under ventilerade förhållanden. 4) Bär speciell skyddsutrustning när du använder maskinen. 5) Använd inte denna maskin på en farlig plats. 6) Använd inte när maskinen inte fungerar som den ska. 7) Ta inte isär och reparera denna maskin. 8) Använd inte ett olämpligt eluttag. 9) Rör inte vid värmeplattan när maskinen värms upp. 10) Använd inte i fuktig miljö eller kontakt med vatten. Infiltrera inte vätska i maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning.

vätska i maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning.

11) Använd inte en strömkälla som inte uppfyller märkspänningen. Strömförsörjning som inte uppfyller den specificerade spänningen kan orsaka brand eller elchock. 12) Se till att maskinen är jordad för att inte skada kroppen. 13) Rör inte den roterande stången eller lagerdelen med fingrarna under användning i fall av skador. 14) Om maskinen inte används under en längre tid, vänligen koppla ur nätsladden från uttaget. 15) Använd inte maskinen under åskväder eller belysning för att undvika skador till maskinen. 16) Placera maskinen smidigt på det flamskyddade bordet och håll undan från brandfarliga och explosiva föremål. 17) Vänligen sluta använda den om maskinen ryker, avger en märklig lukt blir bullrig och under andra onormala förhållanden. 18) Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap

om de har fått tillsyn eller instruktioner om användningen av

apparaten på ett säkert sätt och förstår de risker som är involverade. Barn ska inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

19) Typ Y-tillbehör: Om nätsladden är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika fara. 20) För att undvika fara på grund av oavsiktlig återställning av termoskyddet får denna apparat inte försörjas via en extern omkopplingsanordning, t.ex. en timer, eller anslutas till en krets som regelbundet slås på och av av

Vänligen stäng av strömmen när du ansluter eller kopplar ur kontakten.

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits uppfylla gränsvärdena för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-

mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

SPECIFIKATION

Modell	YF-10		TL4050-1		TL4060-1
Värmestorlek	15x15tum(38×38cm)		16x20 tum(40×50 cm)		16x24 tum(40×60 cm)
Temperatur e Range	32–480°F (0–250 y )		32–480°F (0–250 y )		32–480°F (0–250 y )
Tidsintervall 0-999 sekunder			0-999 sekunder		0-999 sekunder
Spänning	120V~60 Hz	220-240V~50 Hz	120V~60 Hz	220-240V~50 Hz	120V~60 Hz	220-240V~50 Hz
Driva	1200W	1250W	1700W 2500W		1700W 2650W

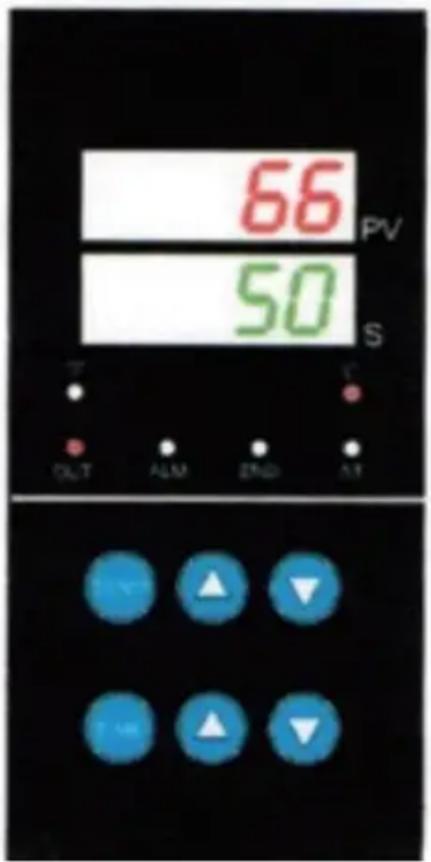

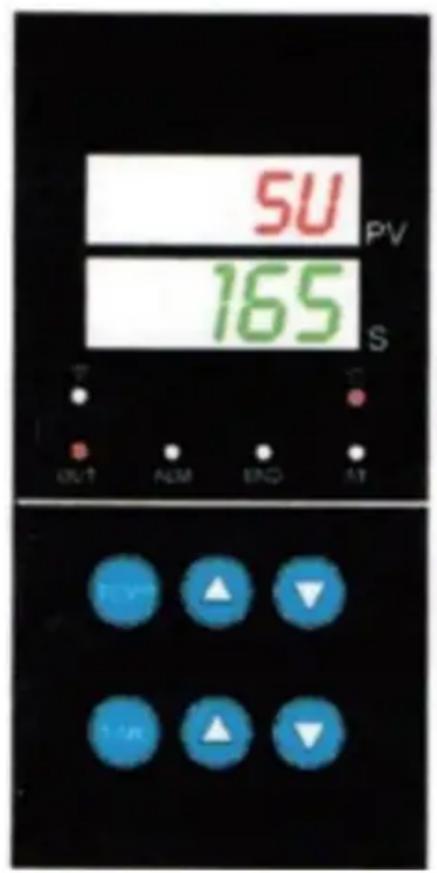

STÄLLA IN TEMPERATUR & TID

Antal	Delnamn	Antal	Delnamn
1	"TEMP"-temperaturinställningsknapp	2	Temperatur UPP-pilTangent & nedåtpil
3	"TIME"-knapp för tidsinställning	4	Tid upp piltangent &nedåtpil

Nr 1: Slå på strömbrytaren och tryck på strömbrytaren och sedan på strömmen indikatorn är ljusare.

Nr 2: Ställ in temperatur, tryck på "TEMP"-tangenten och tryck sedan på uppåtpilen eller nedåtpilen, ställ in rätt temperatur. (för T-shirt: 180°C) när temperaturen när.

Nr 3: Ställ in tid, tryck på "TIME"-tangenten och tryck sedan på UPP-pilen eller nedåtpilen, ställ in rätt tid. (För T-shirt: 15~20 sek.)

Nr 4: Lägg tyget plant på den nedre tryckplåten och täck sedan över tryckpapper (notera papprets arbetsyta), tryck ner handtaget till angiven punkt. Observera att kraften inte bör överstiga 25 kg vid detta tillfälle, eller på annat sätt, kommer handtaget att förvandlas.

a. Sublimeringsvärmeöverföring: Temperatur 170~190°C, Tid: 15~20 sek. b.

Filmvärmeöverföring: Temperatur 110-150°C, Tid: 8~15 sek. c.

Skumvärmeöverföring: Temperatur 120-160°C, Tid: 8~15 sek. d. Hot-fix

Rhinestone: Temperatur 160-180°C, Tid: 10~15 sek

HUR MAN SKRIVER EN T-SHIRT

A. Ta ett digitalt foto. Skriv ut den på ett sublimeringspapper med sublimeringsbläck i din skrivare (spegelbildsutskrift). Klipp ut bilden storlek för att vara stor som du vill, lägg den sedan på din t-shirt och fixa självhäftande tejper. B. Lägg en t-shirt i maskinen. (Sätt på det tryckta sublimeringspapperet t-shirten ordentligt.)

1. Gör dig redo på strömmen, tryck på strömknappen indikatorn är som lyser!
2. Justera temperaturen (170°C~180°C) och tiden (cirka 15~20 sekunder). När temperaturen när rätt grad, toppen temperaturindikatorn kommer att slockna.
3. Lägg värmen plant ner (Observera papperets högra yta). Observera att trycket inte ska vara för mycket eller för lite!
4. När temperaturen når inställd tid, ringer summern (vrid av knappen).

FRÅGOR FÖR UTSKRIFT

S. Färgen är ljusare: Temperaturen är för låg, eller så är trycket inte jämnt, eller så är tiden för kort. B. Designen är otydlig: Tiden är för lång och leder till bläckspridning. C. Designen har ingen lyster: Trycket är för högt eller temperaturen är för hög. D. En del av designen är otydlig: Värmeutskriftszonen eller värmen är inte jämn. E. Skada på designen: Värmeutskriftstiden är för lång. F. Färgen är inte densamma: Trycket är inte jämnt eller så är beläggningen inte jämn. G. Papper fastnar på objektet: Temperaturen är för hög, eller beläggningen av föremålet är inte bra.

1. En bläckstråleskrivare / sexfärgsskrivare (till exempel: Epson R-230/R270/

R290/T50/L805) 2.0ne CISS

(kontinuerligt bläckförsörjningssystem) Olika modeller av bläckstråleskrivare kommer att behöva olika CISS 3. Sublimationsbläck;

1. Hög temperatur

resistent tejp; 5. Sublimationspapper eller

värmeöverföringspapper.

HUR JUSTERAS HANDHJULET?

1. Ljus färg eller blek bild: Otillräcklig temperatur / felaktigt tryck / Otillräcklig tid.
2. Otydlig bild: Trycktiden är för lång.
3. En del av mönstret suddigt: Värmen fördelas inte korrekt genom värmeplattan, så att arbetstiden kan ökas på lämpligt sätt. Det kan också vara orsaken till ojämn tryckfördelning, som kan ställas in på fyra kortregulatorer. Observera att de fyra styrelseregulatorerna har ställts in tidigare de lämnar fabriken och ska inte behöva justeras normalt.
4. Dimmönster: För mycket tryck eller temperatur.
5. Ärrbildat mönster: Överföringstiden är för lång.
6. Olika mönsterfärger: felaktigt tryck eller dålig kvalitet på överföringspapper.
7. Bränt mönster: hög temperatur eller dåligt bläck.

Tillverkare: Shanghai Muxin Muye Youxian Gongsi

Adress: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat: www.vevor.com/support
