TLM12001 - Värmepress Vevor - Gratis bruksanvisning och manual

Produkttyp	Värmepress
Varumärke	Vevor
Modell	TLM12001 (SJYHPM230)
Värmplattans storlek	25 x 30 cm (10 x 12 tum)
Temperaturintervall	0-250 °C (32-480 °F)
Tidsintervall	0-999 sekunder
Matningsspänning	120 V ~ 60 Hz eller 220-240 V ~ 50 Hz beroende på version
Effekt	750 W (120 V) / 720 W (220-240 V)
Display	Dubbel digital display (temperatur och tid)
Kontroll	Knappar SET, ▲, ▼
Indikatorlampor	OUT (uppvärmning), WORK (nedräkning), °F/°C
Tryckjustering	Manuell tryckjusteringsratt
Plattans material	Aluminium
Ungefärlig vikt	10 kg
Ungefärliga mått	35 x 30 x 30 cm
Huvudfunktioner	Förvärmning, nedräkning, tryckkalibrering, °C/°F-omkoppling
Säkerhet	Jordning, termisk säkring, automatisk avstängning
Underhåll och rengöring	Rengör med fuktig trasa, använd inte slipande medel
Ingående tillbehör	Silikonmatta, värmetåliga handskar (rekommenderas)
Rekommenderad användning	Värmeöverföring på tyger, muggar, tallrikar (med lämpliga tillbehör)

Vanliga frågor - TLM12001 Vevor

Hur ställer jag in temperaturen på Vevor TLM12001 värmepressen?

Tryck en gång på knappen SET. Den övre skärmen visar SP och den nedre skärmen den senaste temperaturen. Använd ▲ för att öka eller ▼ för att minska värdet. Tryck igen på SET för att bekräfta.

Hur ställer jag in presstiden?

Efter att ha ställt in temperaturen, tryck en andra gång på SET. Den övre skärmen visar ST och den nedre skärmen den senaste tiden. Använd ▲ eller ▼ för att justera (0-999 sekunder). Tryck på SET för att spara.

Hur kalibrerar jag pressens tryck?

Vrid tryckratten moturs för att minska trycket. Placera ett pappersark mellan plattorna, stäng pressen och dra i papperet. Om papperet rör sig, vrid ratten medurs tills det inte rör sig längre. Denna inställning motsvarar medeltryck.

Vad gör jag om värmplattan inte värms upp?

Kontrollera att pressen är ansluten och att strömbrytaren är i läge ON. Se till att den inställda temperaturen är högre än rumstemperaturen. Om indikatorn OUT inte tänds, kontakta kundtjänst.

Hur undviker jag att motivet bränns?

Använd rekommenderad temperatur och tid för ditt underlag. Överskrid inte 200 °C för ömtåliga tyger. Gör ett test på ett prov. Använd en skyddstrasa mellan plattan och motivet.

Kan jag använda pressen för muggar?

Ja, med en lämplig tillbehör (muggpress). Standardbasplattan är platt, idealisk för tyger. För muggar, använd ett krökt värmeelement som säljs separat.

Hur rengör jag värmplattan?

Låt plattan svalna helt. Rengör den med en fuktig trasa utan slipande medel. Använd aldrig vatten direkt på plattan för att undvika elektriska stötar.

Vad gör jag om motivet är suddigt?

Ett suddigt motiv kan bero på för låg temperatur eller för kort presstid. Kontrollera även tryckfördelningen. Om suddigheten är partiell kan plattan vara ojämn – kontakta kundtjänst.

Hur ändrar jag temperaturenheten från °C till °F?

Tryck tre gånger på SET för att komma till parametern CF. Använd ▲ eller ▼ för att växla mellan C (Celsius) och F (Fahrenheit). Tryck på SET för att spara.

Vilka säkerhetsåtgärder bör jag vidta?

Koppla alltid ur pressen vid förflyttning eller installation av tillbehör. Använd på en stabil och brandsäker yta. Rör inte den varma plattan. Bär värmetåliga handskar. Använd den inte i fuktig miljö.

BRUKSANVISNING TLM12001 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

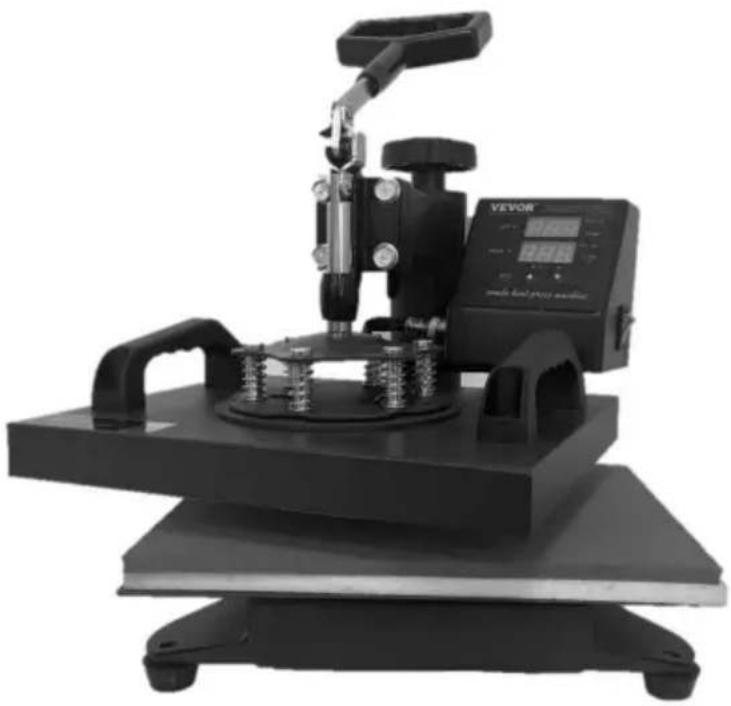

VÄRMEPRESSMASKIN

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

VÄRMEPRESSMASKIN

Modell: SJYHPM230

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Symbol	Symbol Beskrivning
	Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar en typ av försiktighetsåtgärd, varning eller fara. Ignorerar detta varning kan leda till en olycka. För att minska risken för skada, brand eller elstöt, följ alltid anvisningarna rekommendationer som visas nedan.
	KORREKT AVFALLSHANTERING:Denna produkt är föremål för tillhandahållande av European Direktiv 2012/19/EG. Symbolen som visar en soptunna på hjul genomkorsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektrisk och elektronisk enheter.

WARNING

1. Varningar måste följas noggrant för att undvika kroppsskador, felaktig användning kan eventuellt resultera i elektriska stötar 1) brand, personskada och andra skador:

Dra ut kontakten när du flyttar maskinen.

2) Håll ur kontakten när du installerar tillbehör.

3) Placera på len fet och stabil plattform och arbeta under ventilerade förhållanden.

4) Bär speciell skyddsutrustning när du använder maskinen.

5) Använd inte denna maskin på en farlig plats.

6) Använd inte när maskinen inte fungerar som den ska.

7) Ta inte isär och reparera denna maskin.

8) Använd inte ett olämpligt eluttag.

9) Rör inte vid värmeplattan när maskinen värms upp

10) Använd inte i fuktig miljö eller kontakt med vatten. Infiltrera inte vätska i maskinen för att förhindra brand eller elektriska stötar orsakade av kortslutning.

11)Använd inte en strömkälla som inte uppfyller märkspänningen strömförsörjning som inte uppfyller den specificerade spänningen kan orsaka brand eller el chock.

12) Se till att maskinen är jordad för att inte skada kroppen.

13) Rör inte den roterande stången eller lagerdelen med fingrarna under användning i fall av skador.

14) Om maskinen inte används under en längre tid, vänligen koppla ur nätsladden från uttaget.

15) Använd inte maskinen under åskväder eller belysning för att undvika skador på maskinen.

16) Placera maskinen smidigt på det flamskyddade bordet och håll undan från brandfarliga och explosiva föremål.

17) Vänligen sluta använda den om maskinen ryker, avger en märklig lukt, blir bullrig och under andra onormala förhållanden.

18) Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap

om de har fått tillsyn eller instruktioner om användningen av apparaten på ett säkert sätt och förstå de risker som är involverade. Barn ska inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn

19) Typ X-tillbehör: Om nätsladden är skadad måste den bytas ut mot en specialsladd eller montering tillgänglig från tillverkaren eller dess servicerepresentant.

20) För att undvika en fara på grund av oavsiktlig återställning av termoskyddet, denna apparat får inte försörjas via en extern omkopplingsanordning, t.ex som en timer, eller ansluten till en krets som regelbundet slås på och av av nytta.

Stäng av strömmen när du ansluter eller kopplar ur kontakten

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustning!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt är inte uttryckligen godkända av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för a Klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformad för att ge rimligt skydd mot skadlig störning i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Innehåll

1. SPECIFICATION.... 6
2. PRODUKTDIAGRAM....7
3. KONTROLLPANELEN....8
4. MONTERING OCH ANVÄNDNINGSSTEG....9
5. DRIFTMETOD FÖR TEMPERATURREGULATOR....10
6. UTSKRIFTSMETODER....13
7. REKOMMENDERAD PARAMETER....15
8. FELSÖKNING FÖR ÖVERFÖRINGSKVALITET......16

1. SPECIFICATION

Modell	SJYHPM230
Värmestorlek	10x12 tum (25×30 cm)
Produkt
Temperat ure Räckvidd	32–480°F (0–250 y)
Tid Räckvidd	0-999 sekunder
Spänning	120V~ 60Hz	220-240V~ 50Hz
Driva 750W		720W

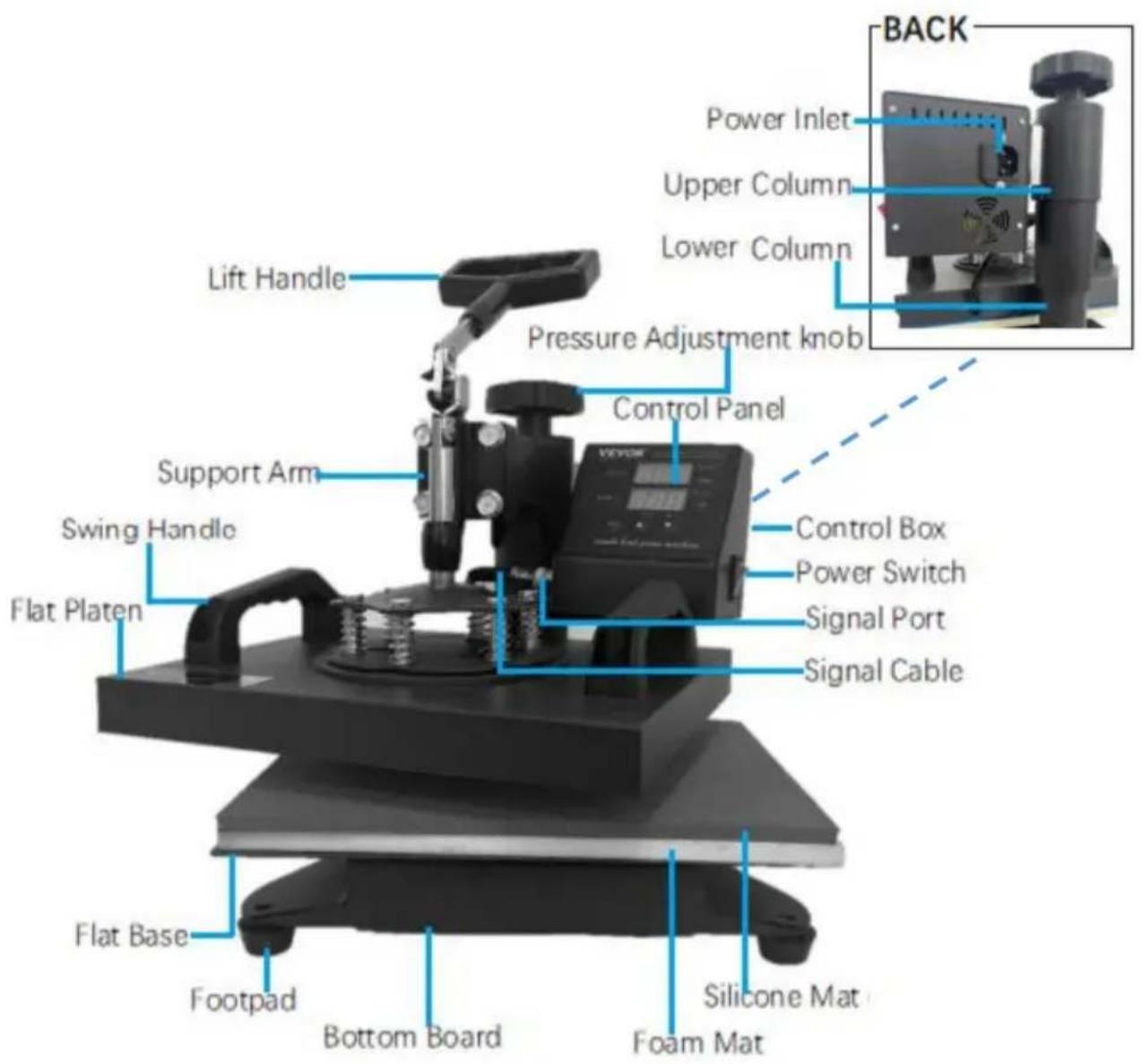

2. PRODUKTDIAGRAM

Visa Områden	Övre Visar	temperaturvärden eller parameter namn.
	Lägre Visar	timervärden eller parameterinställningar.
Indikator Ljus	OUT Indikerar	att värmen är igång.
	WORK Indikerar	att nedräkningen är igång. °F Indikerar
	temperaturvärden i Fahrenheit.
	°C	Indikerar temperaturvärden i Celsius.
Fungera Knappar	UPPSÄTTNING	Öppnar/avsluter primära parametermenyer eller bekräftar inställningarna när den trycks.
		Går in/avslutar sekundära parametermenyer eller bekräftar inställningarna när den hålls nedtryckt.
	ÿ	Ökar värden eller konverterar inställningar till parametermenyer.
	ÿ	Startar/Stoppar/Återställer nedräkning
		Minskar värden eller konverterar inställningar till parametermenyer

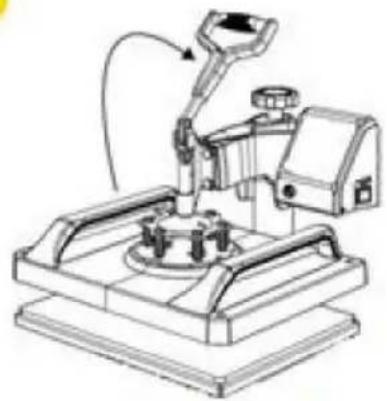

4. MONTERING OCH ANVÄNDNINGSSTEG

1

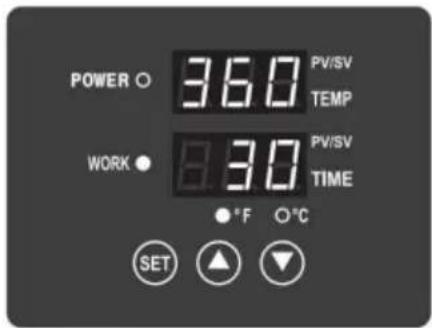

1. Slå på strömbrytaren, den visar aktuell temperatur och är ökande.
2. Parameterinställningsguide:

•Temperaturinställning:

Tryck på "SET" en gång, den digitala displayen på den övre skärmen kommer att visa "SP", den nedre skärmen visar ditt senast inställda temperaturvärde, tryck på "ÿ"för att öka temperaturvärde, tryck på "ÿ"för att minska temperaturvärdet.

Till exempel kan du ställa in temperaturvärdet till 300 Fahrenheit, det värdet är för att kontrollera om din kontrollbox är i gott skick.

Vänligen notera: Tryck länge på "ÿ" och "ÿ", temperaturvärdet ändras snabbt.

- Arbetstidsinställning:

Tryck på "SET" en gång till, den digitala displayen på den övre skärmen kommer att visa "ST", den nedre skärmen visar ditt senaste trycktidsvärde, tryck på "ÿ"för att öka trycket tidsvärde, tryck på "ÿ"för att minska trycktidsvärdet.

- Överföring av grader Celsius och Fahrenheit

Tryck på "SET"-knappen för tredje gången, den digitala displayen på den övre skärmen kommer visa "CF",

Situation1: Om den nedre skärmen visar "C", den aktuella temperaturenheten är Celsius, vänligen tryck på"ÿ"eller "ÿ" för att överföra enheten till "F"(F är Fahrenheit). Tryck på

"SET" en gång till för att spara din inställning.

Situation 2: Om den nedre skärmen visar "F", tryck på "SET" för att spara din inställning.

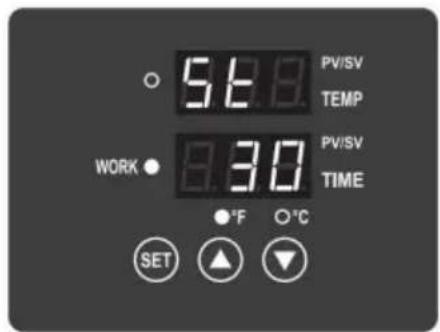

- Inställning av nedräkningstid

1. När du trycker ner värmeplattan, börja skriva ut och tryck sedan på"ÿ" den inställda arbetstiden räknas automatiskt ned.
2. När tiden är över piper summern. Lyft upp handtaget och hämta sedan föremålet och avsluta DIY-presentutskrift.(om handtaget är svårt för att lyfta upp, kan du moturs tryckregulatorn för att minska tryck.
3. När värmepressen har avslutat en nedräkning av trycket kommer räknaren att göra det räkna en gång.

Det är normalt att silikonkudden genererar en liten mängd rök

när produkten används, och den försvinner av sig själv efter att ha funnits upphettas några gånger.

- Föreslag före användning

Tryckjusteringsratten styr mängden kraft som kommer att vara används för att trycka in den överförda bilden i plaggets fibrer.

Medurs ökar trycket. Moturs minskar den. - Kontrollpanelen på den högra övre sidan av höljet är där du kommer

ställ in värme- och tidskrav för ditt projekt. Dessa kommer att variera beroende på vilket vinyl- eller transferpapper som används.

- Handtaget öppnar och stänger de övre och nedre uppvärmda plattorna på rotationspress.

•Hur du kalibrerar din värmepressmaskin

1. Vrid tryckknappen moturs några gånger för att sänka tryck på plattorna.
2. Placera ett papper på botten av valsen.

3. Stäng rotationspressen med handtaget.

4. Dra i papperet.

5. Om papperet alls rör sig, vrid ratten medurs och försök igen.
6. Försök igen och upprepa tills papperet inte rör sig alls. Det här är din "Medium" tryck. Från inställningen "Medium" kommer högt tryck att vara medurs ett till två varv. Lågtrycket kommer att vara moturs en till två varv. (Antalet varv beror på tjockleken på plagg.

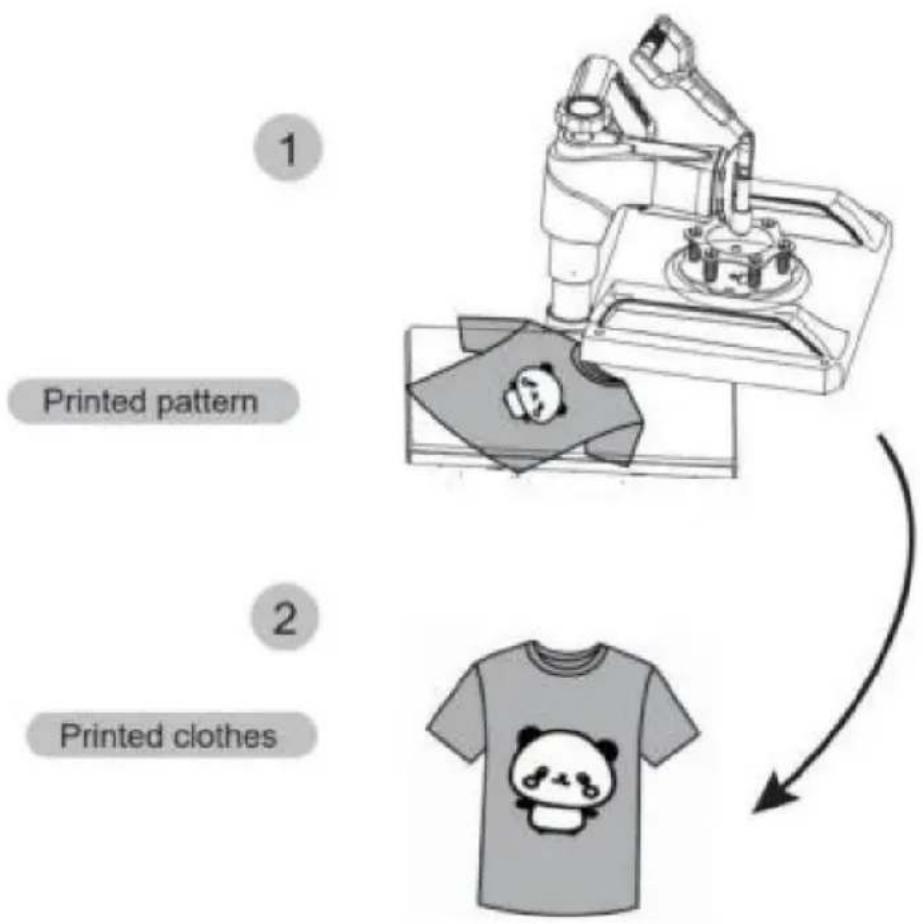

6. UTSKRIFTSMETODER

1. Justera trycket efter dina krav (se "hur man kalibrerar din värmepressmaskin" förslag). Sätt i nätsladden och vrid strömbrytaren PÅ.
2. Temperaturen börjar automatiskt stiga. Under denna tid kan du ställa in överföringstemperatur och presstid.
3. När temperaturen stiger till den inställda temperaturen kommer summern att skicka ut absint "BEEF"-ljud.
4. Lägg föremålet (dvs. T-shirt) på pressbädd. Dra ner handtaget för att tryck på objektet. Tryck sedan på knappen "ÿ" för att starta nedräkningstiden.
5. Vänta tills tiden slutar med ett långt summerljud.(Obs! Det kommer att höras ungefär 5 s tid för den långa summern att meddela dig att den har slutat; efter det, 5s för den korta summern kommer att visas för att meddela dig om du fortfarande går vidare nästa arbete.)
6. Avsluta arbetet och ta ut föremålet.
7. Stäng av strömbrytaren.

Stäng av strömmen och dra ut mattan. Det rekommenderas att bära värmebeständiga handskar när du tar av kläder eller ta av dem efter 2-3 minuter. Var försiktig med het värme.

Försiktighetsåtgärder: Området 5 cm från kanten på värmeplattan är inte hett stämplingsområdet.

Om du använder värmeöverföringspapper, täck ett skyddande omslagsark ovanpå undvika mönsterrester.

Tips:

.1. Om det är för en T-shirt, vänligen platt den genom att förvärma den i 3-5 sekunder till ta bort rynkor och fukt, stryk kläder likaså.
2. Det är bättre om du lägger en vit trasa på transferpappret för att undvika onödiga märken när temperaturen ställs in för högt.

7. REKOMMENDERAD PARAMETER

Temperaturen är för låg/trycket är inte korrekt/eller inte intryckt tillräckligt lång.

Suddigt mönster: För mycket överföringstid orsakar spridning.

Dels suddig mönster: Värmen var felaktig

fördelas genom värmeplattan.

Tillåt mer tid mellan pressoperationerna.

Tryckfördelning kan också vara orsaken, vilket kan

ställas in på de fyra plattytjusterarna.

Observera att den är fabriksinställd, och det borde

inte finnas något behov av att justera dem.

Matt yta på mönstret: Trycket är för stort eller temperaturen är för hög.

Överföringstiden för ärrmönster är för lång.

Olika mönsterfärger: Trycket är felaktigt eller så är

överföringspapperet av dålig kvalitet.

Självhäftande papper: temperaturen är för hög eller dåligt tryckfärg.

Ps. Partten material använder alltid värmeöverföringspapper och DTF-film

Vänligen kontrollera DTF-filmens föreslagna borttagningstid för att undvika att ta bort tiden är felaktig orsak fel.

Handledningsvideo

Handledning för utbyte av temperatursensor
