MANUALE UTENTE TL4060 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER PRESSA A CALDO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

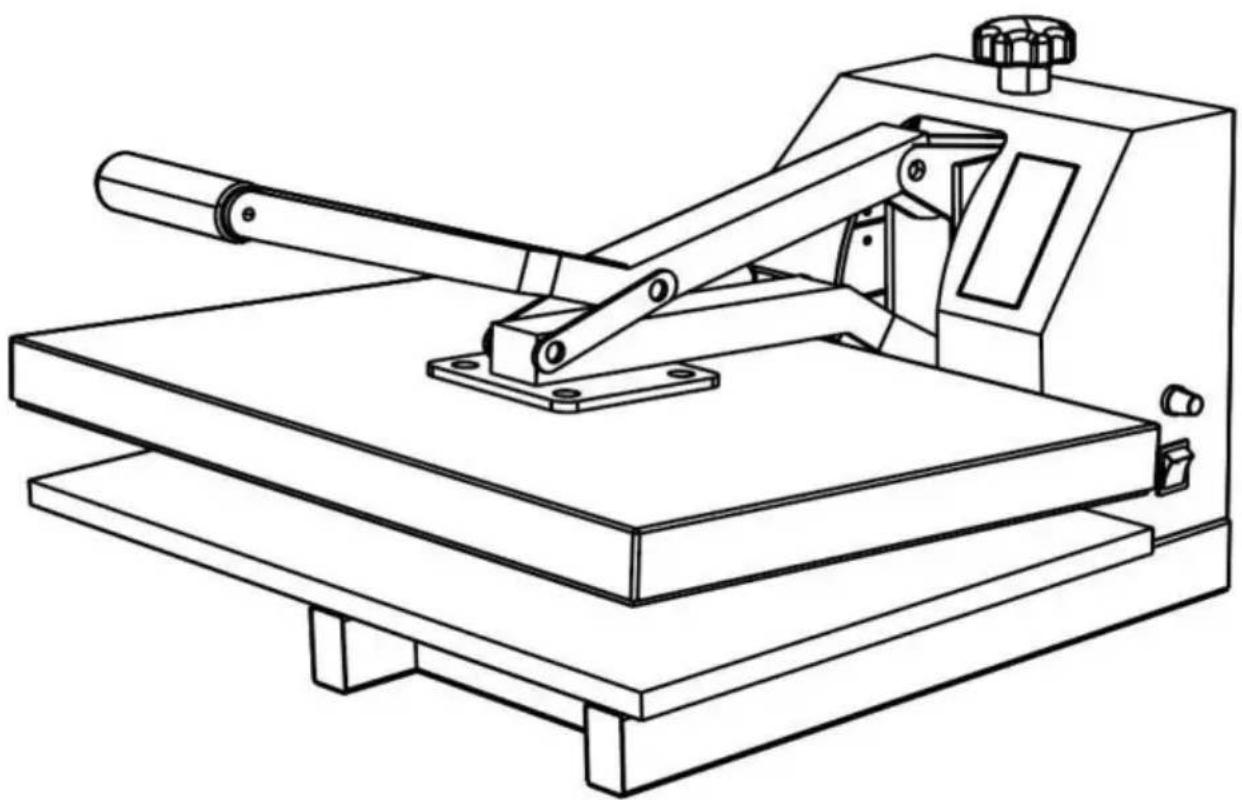

MACCHINA PER PRESSA A CALDO

MODELLO:TL4050-1/TL4060-1/YF-10

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

		Descrizione del simboloSimbolo
		Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
		Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può portare a un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, seguire sempre le raccomandazioni indicate di seguito.
		SMALTIMENTO CORRETTO:Questo prodotto è soggetto alle disposizioni della normativa europea Direttiva 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede raccolta differenziata dei rifiuti nell'Unione Europea. Questo si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere scartati con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche dispositivi.

AVVERTIMENTO

1. Le avvertenze devono essere seguite attentamente per evitare lesioni al corpo, l'uso improprio può causare scosse elettriche incendi, lesioni personali e altri danni:

1) Tenere la macchina scollegata dalla presa elettrica quando la si sposta.

2) Tenere la spina scollegata durante l'installazione degli accessori.

3) Collocare su una piattaforma piana e stabile e operare in condizioni di ventilazione.

4) Indossare speciali dispositivi di protezione durante l'uso della macchina.

5) Non utilizzare questa macchina in luoghi pericolosi.

6) Non utilizzare la macchina se non funziona correttamente.

7) Non smontare e riparare questa macchina.

8) Non utilizzare una presa CA non adatta.

9) Non toccare la piastra riscaldante quando la macchina è in fase di riscaldamento

10) Non utilizzare in ambienti umidi o a contatto con l'acqua Non infiltrarsi

liquido nella macchina per prevenire incendi o scosse elettriche causate da cortocircuiti.

11) Non utilizzare un alimentatore che non soddisfi la tensione nominale. L'alimentazione un'alimentazione che non soddisfa la tensione specificata può causare incendi o scosse elettriche shock.
12) Assicurarsi che la macchina sia collegata a terra per non causare danni alla persona.
13) Non toccare l'asta rotante o la parte del cuscinetto con le dita durante l'uso in caso di lesioni.
14) Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione. dalla presa.
15) Non utilizzare la macchina durante temporali o fulmini per evitare danni alla macchina.
16) Posizionare la macchina in modo uniforme sul tavolo ignifugo e tenerla lontana da oggetti infiammabili ed esplosivi.
17) Interrompere l'utilizzo se la macchina emette fumo, odori particolari, diventa , O rumorosa e si trova in altre condizioni anomale.
18) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza

se hanno ricevuto supervisione o istruzioni in merito all'uso dell'

l'apparecchio in modo sicuro e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione

19) Attacco tipo Y: se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, il suo agente di servizio o persone ugualmente qualificate al fine di evitare un pericolo.

20) Per evitare pericoli dovuti al ripristino involontario del dispositivo di protezione termica, questo apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come come un timer, o collegato a un circuito che viene regolarmente acceso e spento dall'

utilita. Spegnere l'alimentazione quando si collega o si scollega il connettore

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare l'utente autorità di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi i limiti sono progettati per fornire una protezione ragionevole contro i danni interferenza in un impianto residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e se non installato e utilizzato secondo le istruzioni, può causare interferenza dannosa alle comunicazioni radio. Tuttavia, non vi è alcuna garantire che non si verifichino interferenze in una particolare installazione. Se questo il prodotto provoca interferenze dannose alla radio o alla televisione ricezione, che può essere determinata accendendo e spegnendo il prodotto, il l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato. il ricevitore è connesso.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

SPECIFICHE

Modello	YF-10		TL4050-1		TL4060-1
Dimensione del calore	15x15 pollici(38×38cm)		16x20 polliciDimensioni: 40×50 cm		16x24 polliciDimensioni: 40×60 cm
Temperatura e Gamma	32-480°F (0-250 )		32-480°F (0-250 )		32-480°F (0-250 )
Intervallo di tempo 0-999 secondi			0-999 secondi		0-999 secondi
Voltaggio	120V~60 Hz 60 Hz	220-240V~50 Hz	120V~60 Hz 50 Hz	220-240V~50 Hz	120V~	220-240V~
Energia 1250W	1200W		1700W 2500W		1700W 2650W

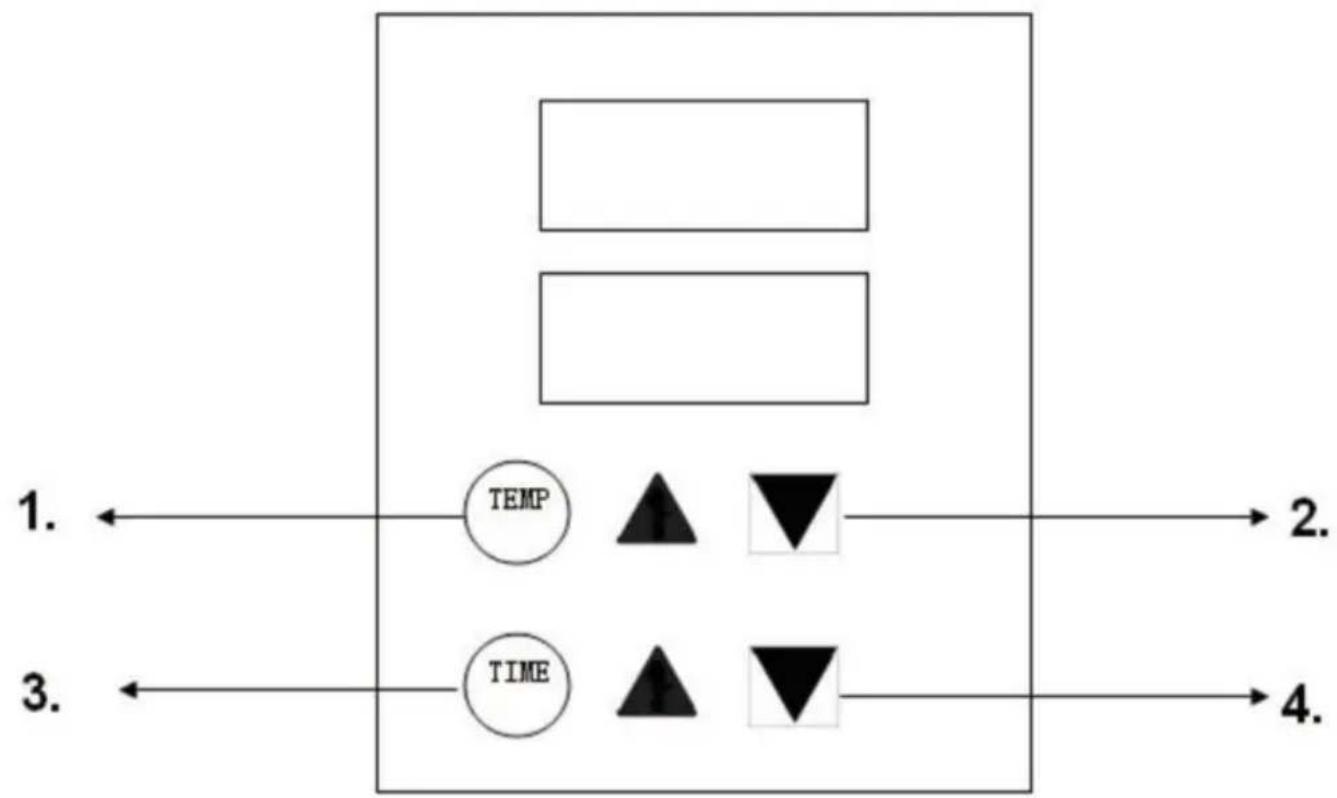

IMPOSTAZIONE TEMPERATURA E TEMPO

Numero	Nome della parte	Numero	Nome della parte
1	“TEMP”temperatura Freccia SU della2 temperatura pulsante di impostazione		Tasto e tasto freccia giù
3	Pulsante di impostazione dell'ora "TIME"	4	Tasto freccia su tempo & Tasto freccia giù

N. 1: Accendere l'interruttore di alimentazione e premere il pulsante di accensione, quindi il pulsante di accensione l'indicatore è illuminato.
N. 2: Per impostare la temperatura, premere il tasto "TEMP", quindi premere il tasto freccia su o tasto freccia giù, imposta la temperatura corretta. (per maglietta: 180 gradi C) quando la temperatura raggiunge.

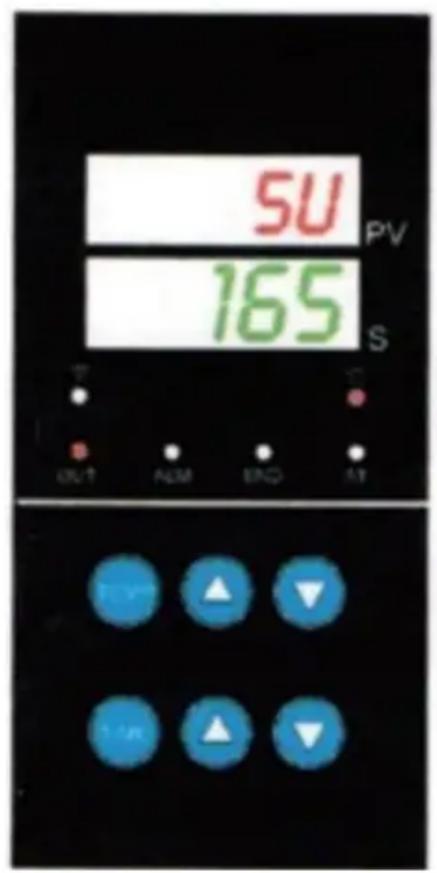

SU PV 165 S OUT ADM END AT TAYA ▲ ▼ ▲ ▼

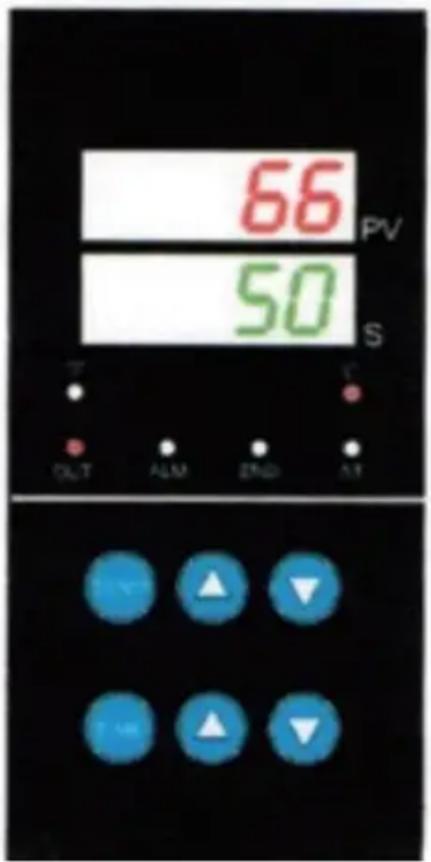

66 PV 50 S OUT ALM END AT

N. 3: Impostazione dell'ora, premere il tasto "TIME", quindi premere il tasto freccia SU o giù tasto freccia, imposta il tempo giusto. (Per la maglietta: 15\~20 sec)
N. 4: Posizionare il panno in piano sulla piastra di stampa inferiore, quindi coprire la stampa carta (si prega di notare la superficie di lavoro della carta), spingere la maniglia verso il basso p punto specificato. Si prega di notare che la forza non deve essere superiore a 25 kg in questo tempo, o altrimenti, la maniglia verrà trasformata.

a. Trasferimento termico a sublimazione: temperatura 170\~190°C, tempo: 15\~20 sec. b.

Trasferimento termico a pellicola: temperatura 110-150°C, tempo: 8\~15 sec. c.

Trasferimento termico a schiuma: temperatura 120-160°C, tempo: 8\~15 sec. d.

Strass hot-fix: temperatura 160-180°C, tempo: 10\~15 sec.

COME STAMPARE UNA MAGLIETTA

A. Scatta una foto digitale. Stampala su carta per sublimazione con inchiostro a sublimazione nella stampante (stampa di immagini speculari). Taglia l'immagine taglia grande come vuoi, poi mettilo sulla tua maglietta e fissalo nastri adesivi.
B. Metti una maglietta nella macchina. (Metti la carta per sublimazione stampata su la maglietta correttamente.)
1. Preparati all'accensione, premi il pulsante di accensione , l'indicatore è illuminato!
2. Regolare la temperatura (170°C\~ 180°C) e il tempo (circa 15\~20 secondi). Quando la temperatura raggiunge il grado giusto, la parte superiore l'indicatore della temperatura si spegnerà.
3. Disporre il piano riscaldante in posizione verticale (notare la superficie destra della carta Si prega di notare che la pressione non deve essere né eccessiva, né troppo scarsa!
4. Quando la temperatura raggiunge il tempo impostato, il cicalino suona (girare (disattivare il pulsante)

LA DOMANDA PER LA STAMPA

A. Il colore è più chiaro: la temperatura è troppo bassa o la pressione è troppo alta. nemmeno, oppure il tempo è troppo breve.
B. Il design è indistinto: il tempo è troppo lungo e porta all'inchiostro diffondente.
C.II design non ha lucentezza: la pressione è troppo alta o il la temperatura è troppo alta.
D.Parte del design è indistinta: la zona di stampa a caldo o il riscaldamento non sono Anche.
E. Scar sul design: il tempo di stampa a caldo è troppo lungo.
F. Il colore non è lo stesso: la pressione non è uniforme o il rivestimento non è Anche.
G. La carta si attacca all'oggetto: la temperatura è troppo alta o il il rivestimento dell'oggetto non è buono.

STAMPA IL TUO PRODOTTO PERSONALIZZATO

BISOGNO

1. Una stampante a getto d'inchiostro/stampante a sei colori (ad esempio:

Epson R-230/R270/R290/T50/L805)

1. Un CISS (sistema di alimentazione continua dell'inchiostro) Diversi modelli di

stampante a getto d'inchiostro

necessitano di diversi

CISS 3. Inchiostro a sublimazione: 4. Nastro

resistente alle alte temperature: 5. Carta per sublimazione o carta per trasferimento term

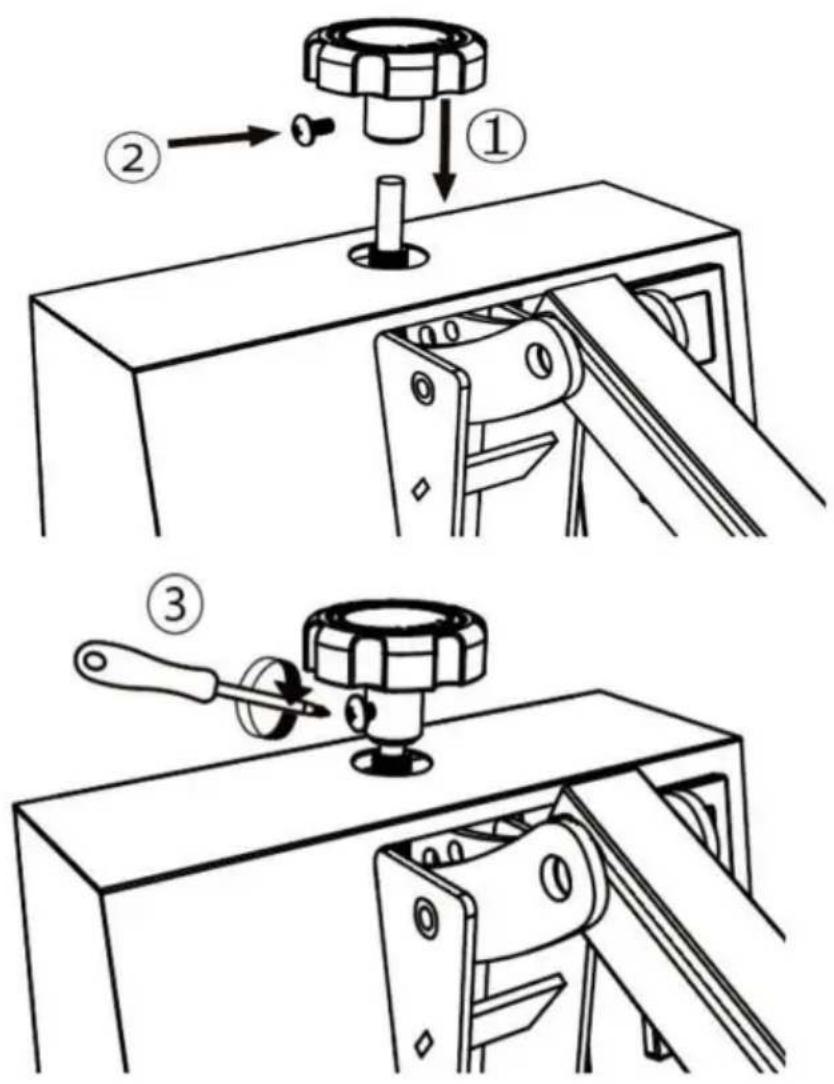

COME REGOLARE IL VOLANTINO?

TRATTAMENTO DEI DIFETTI DI QUALITÀ NEL TRASFERIMENTO

1. Colore chiaro o immagine sbiadita: temperatura insufficiente / pressione non corretta / Tempo insufficiente.
2. Immagine sfocata: il tempo di pressatura è troppo lungo.
3. Parte del modello è sfocata: il calore non viene distribuito correttamente attraverso la piastra riscaldante, in modo che il tempo di lavoro possa essere aumentato in modo appropriato. Può anche essere la causa di una distribuzione non uniforme della pressione, che può essere impostata su quattro schede regolatori. Si prega di notare che i quattro regolatori di bordo sono stati impostati prima escono dalla fabbrica e normalmente non dovrebbero aver bisogno di regolazioni.
4. Modello debole: pressione o temperatura eccessive.
5. Modello cicatrizzato: il tempo di trasferimento è troppo lungo.
6. Colori diversi del modello: pressione errata o scarsa qualità del trasferimento carta.
7. Motivo bruciato: temperatura elevata o inchiostro di scarsa qualità.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.
