Typ produktu	Prasa termiczna
Marka	Vevor
Model	TL4060 (TL4060-1)
Rozmiar płyty grzejnej	40 x 60 cm (16 x 24 cale)
Zakres temperatury	0-250 °C (32-480 °F)
Zakres czasu	0-999 sekund
Zasilanie	120 V~60 Hz lub 220-240 V~50 Hz w zależności od wersji
Moc	1700 W (120 V) / 2650 W (220-240 V)
Wyświetlacz cyfrowy	Tak, z regulacją temperatury i czasu
Ustawienia	Temperatura i czas regulowane za pomocą przycisków
Materiał płyty	Metalowa płyta grzejna
Obsługiwane rodzaje transferów	Sublimacja, folia, pianka, termofiksujące cyrkonie
Funkcje bezpieczeństwa	Zabezpieczenie przed przegrzaniem (wyłącznik termiczny)
Konserwacja	Czyścić wilgotną szmatką po ostygnięciu, nie używać środków ściernych
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na stronie www.vevor.com/support
Kraj pochodzenia	Chiny (wyprodukowane przez Shanghai Muxin Muye Youxiangongsi)

Często zadawane pytania - TL4060 Vevor

Jak ustawić temperaturę i czas na prasie termicznej Vevor TL4060 ?

Naciśnij przycisk TEMP, aby ustawić temperaturę, a następnie użyj strzałek góra/dół. Naciśnij TIME, aby ustawić czas. Temperatura i czas są wyświetlane cyfrowo.

Jakich ustawień użyć do koszulki z sublimacją ?

W przypadku sublimacji ustaw temperaturę między 170°C a 190°C i czas między 15 a 20 sekundami. Upewnij się, że koszulka jest płaska, i użyj papieru sublimacyjnego.

Dlaczego moje nadruki są zbyt jasne lub wyblakłe ?

Może to być spowodowane zbyt niską temperaturą, niewystarczającym naciskiem lub zbyt krótkim czasem transferu. Sprawdź swoje ustawienia i w razie potrzeby wyreguluj nacisk.

Jak czyścić prasę termiczną ?

Odłącz maszynę i pozwól jej całkowicie ostygnąć. Wyczyść płytę wilgotną, nieścierną szmatką. Nie używaj chemikaliów ani rozpuszczalników.

Czy mogę używać tej prasy do innych materiałów niż koszulki ?

Tak, nadaje się do transferu na kubek, czapkę, talerz itp. Użyj odpowiednich ustawień: folia (110-150°C, 8-15s), pianka (120-160°C, 8-15s), cyrkonie (160-180°C, 10-15s).

Co zrobić, jeśli płyta grzejna nie grzeje ?

Sprawdź, czy maszyna jest podłączona i czy włącznik zasilania jest włączony. Jeśli kontrolka nie świeci, skontaktuj się z pomocą techniczną na stronie www.vevor.com/support.

Czy bezpiecznie jest pozostawić prasę włączoną bez nadzoru ?

Nie, po użyciu należy odłączyć maszynę i nie pozostawiać jej włączonej bez nadzoru, aby uniknąć ryzyka pożaru.

Jak wymienić uszkodzony przewód zasilający ?

Wymiana musi być przeprowadzona przez producenta, jego serwis posprzedażowy lub wykwalifikowanego specjalistę ze względu na ryzyko porażenia prądem.

Co zrobić w przypadku dymu lub nieprawidłowego zapachu ?

Natychmiast zatrzymaj maszynę, odłącz ją i zaprzestań użytkowania. Skontaktuj się z pomocą techniczną.

Gdzie znaleźć certyfikat gwarancyjny ?

Elektroniczny certyfikat gwarancyjny jest dostępny na stronie www.vevor.com/support. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI TL4060 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MASZYNA DO PRASY TERMICZNEJ

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

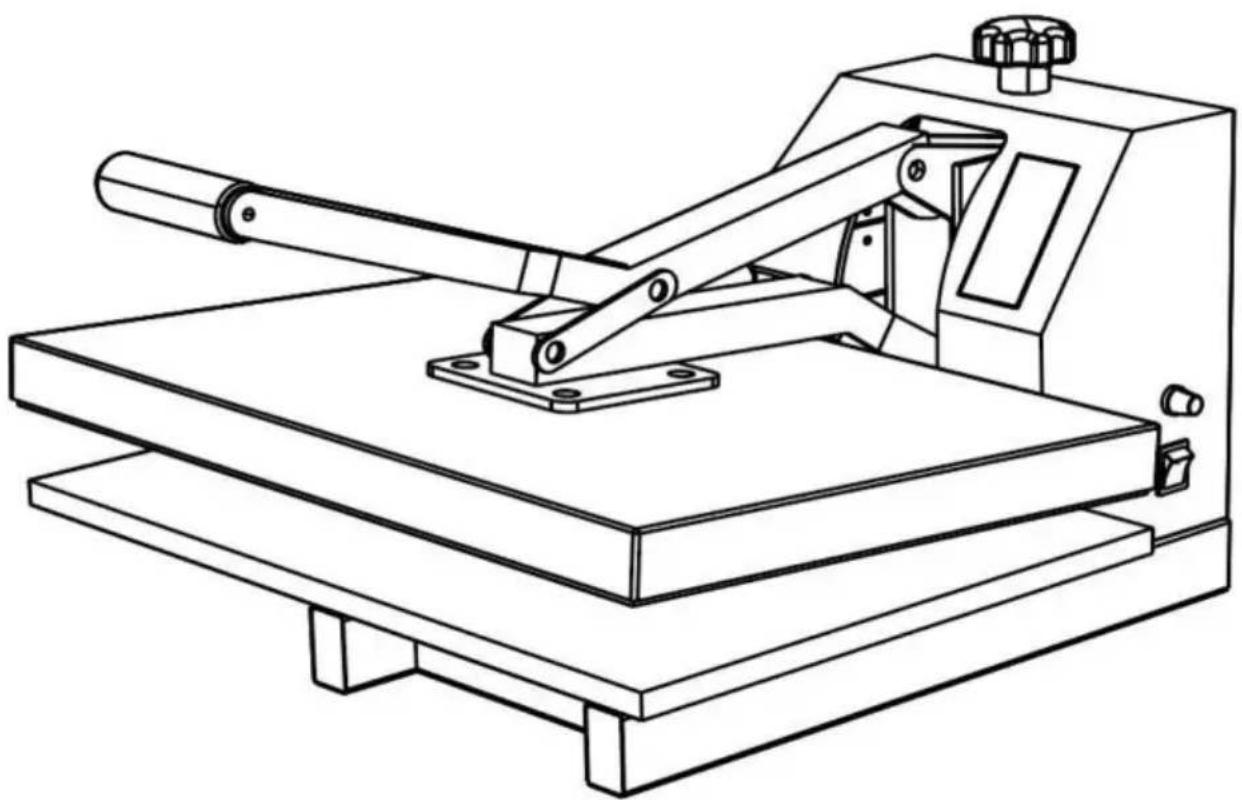

MASZYNA DO PRASY TERMICZNEJ

MODEL:TL4050-1/TL4060-1/YF-10

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Opis symboluSymbol
	Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji.Przeczytaj uważnie instrukcję obsługi.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodzaj środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postę puj zgodnie z zaleceniami podanymi poniżej.
	PRAWIDŁOWA UTYLIZACJA:Niniejszy produkt podlega przepisom europejskimDyrektywa 2012/19/WE. Symbol przedstawiający kosz na śmieci na kółkach przekreślone oznacza, że produkt wymagaselektywna zbiórka odpadów w Unii Europejskiej. Todotyczy produktu i wszystkich akcesoriów oznaczonych tym symbolemsymbol. Produktów oznaczonych jako takie nie wolno wyrzucaćz normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki odpadówpunkt zbiórki odpadów elektrycznych i elektronicznychurządzenia.

OSTRZEŻENIE

1. Należy uważnie przestrzegać ostrzeżeń, aby uniknąć obrażeń ciała, niewłaściwe użycie może spowodować porażenie prądem, pożar, obrażenia ciała i inne szkody:

1) Odłączaj maszynę od zasilania podczas przenoszenia.

2) Odłączaj urządzenie od zasilania podczas montażu akcesoriów.

3) Umieścić na płaskiej i stabilnej platformie i obsługiwać w wentylowanych warunkach.

4) Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny.

5) Nie używaj tego urządzenia w miejscach niebezpiecznych.

6) Nie używać urządzenia, jeśli nie działa ono prawidłowo.

7) Nie rozbieraj i nie naprawiaj tego urządzenia.

8) Nie używaj nieodpowiedniego gniazdka sieciowego.

9) Nie dotykaj płyty grzewczej, gdy urządzenie się nagrzewa.

10) Nie stosować w środowisku wilgotnym lub w kontakcie z wodą. Nie dopuścić do

przedostania się płynu do urządzenia, aby zapobiec pożarowi lub porażeniu prądem elektrycznym na skutek zwarcia.

11) Nie należy używać zasilacza, który nie spełnia wymagań napięcia znamionowego.

Zasilanie, które nie spełnia określonego napięcia, może spowodować pożar lub porażenie prądem.

12) Upewnij się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała.

13) Podczas użytkowania nie dotykaj palcami obracającego się pręta ani łożyska.

w przypadku obrażeń.

14) Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć przewód zasilający od gniazdka.

15) Nie używaj urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzeń maszyny.

16) Umieścić maszynę równomiernie na stole ognioodpornym i trzymać z dala od materiałów łatwopalnych i wybuchowych.

17) Prosimy o zaprzestanie korzystania z urządzenia, jeśli: - dymi, wydziela dziwny zapach, - lub pracuje głośno lub występuje inny nienormalny stan.

18) Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze.

osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenia i wiedzy

jeśli zapewniono im nadzór lub instruktaż dotyczący korzystania z urządzenia

w bezpieczny sposób i zrozumieć związane z tym zagrożenia. Dzieci nie powinny

bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci bez opieki.

19) Przyłącze typu Y: W przypadku uszkodzenia przewodu zasilającego należy go wymienić na nowy, u producenta, jego agenta serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

20) Aby uniknąć zagrożenia wynikającego z przypadkowego zresetowania wyłącznika termicznego, tego urządzenia nie wolno zasilać za pomocą zewnętrznego urządzenia przełączającego, takiego jak timer lub podłączonego do obwodu, który jest regularnie włączany i wyłączany przez

sieć. Proszę wyłączyć zasilanie przed podłączeniem lub odłączeniem złącza.

UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody odpowiedzialna za zgodność może unieważnić prawo użytkownika do korzystania z urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie są wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić upoważnienie użytkownika do obsługi produktu.

zatwierdzona przez stronę odpowiedzialną za zgodność może unieważnić licencję użytkownika upoważnienie do obsługi produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Te limity mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji domowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, jeśli nie zostanie zainstalowany i użyty zgodnie z instrukcją, może spowodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak

gwarancji, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można ustalić poprzez wyłączenie i włączenie produktu,

użytkownik jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących sposobów:

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

SPECYFIKACJA

Model	YF-10		TL4050-1		TL4060-1
Rozmiar ciepła	15x15 cali(38×38cm)		16x20 cali(40×50cm)		16x24 cale(40×60cm)
TemperaturaZakres e	32-480°F (0-250°C)		32-480°F (0-250°C)		32-480°F (0-250°C)
Zakres czasu	0-999 sekund		0-999 sekund		0-999 sekund
Woltaż	120 V~60Hz 60Hz	220-240 V~50Hz	120 V~60Hz 50Hz	220-240 V~50Hz	120 V~	220-240 V~
Moc 1250 W	1200 W		1700W 2500W		1700W 2650W

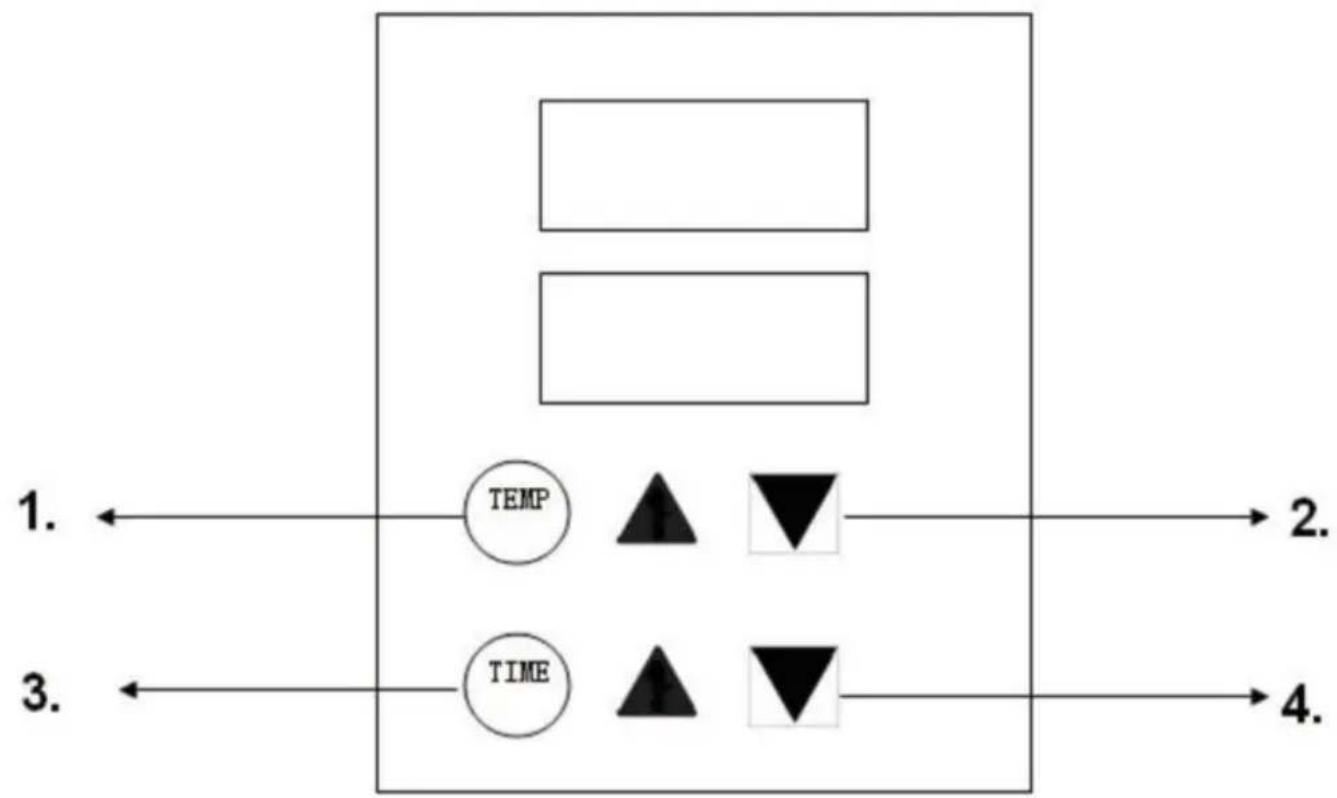

USTAWIANIE TEMPERATURY I CZASU

Numer	Nazwa części	Numer	Nazwa części
1	„TEMP” temperatura Temperatura przycisk ustawień	Strzałka W GÓ Rę	Klawisz i strzałka w dół
3	Przycisk ustawiania czasu „TIME”	4	Strzałka w górę czasu i klawisz klawisz strzałki w dół

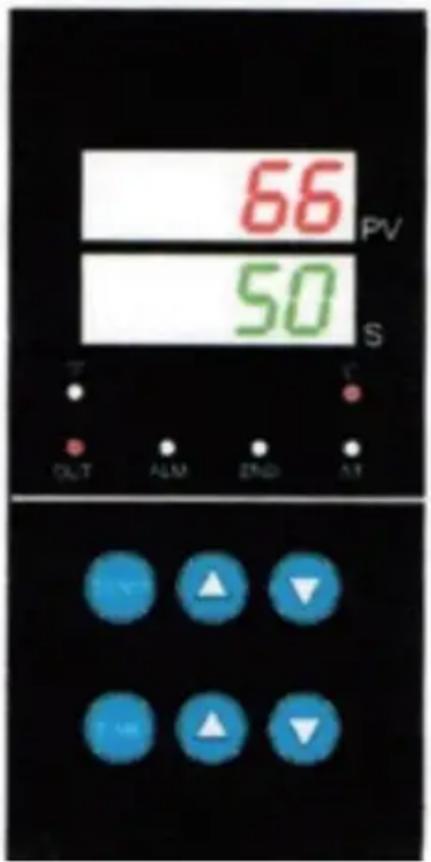

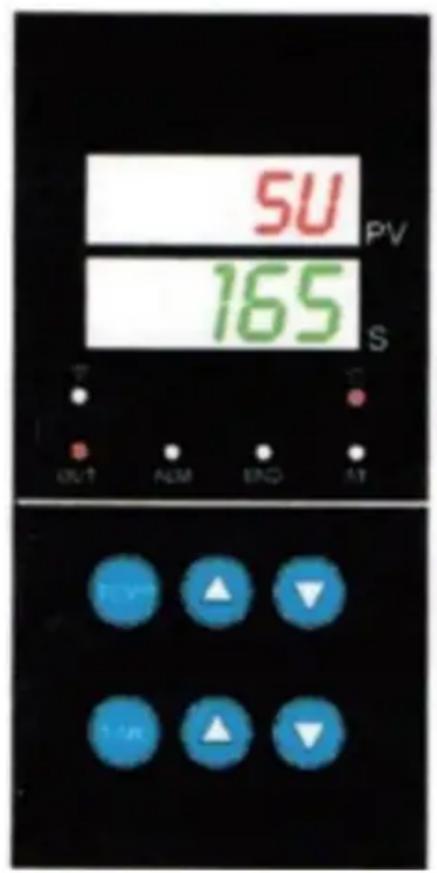

DZIAŁANIE (TEMPERATURA POKAZUJE C

STOPNIE)

Nr 1: Włącz przełącznik zasilania i naciśnij przycisk zasilania, a następnie

wskaźnik jest podświetlony.

Nr 2: Ustawienie temperatury, naciśnij przycisk „TEMP”, a następnie naciśnij przycisk strzałki w górę lub klawisz strzałki w dół, ustaw odpowiednią temperaturę. (dla koszulki: 180 stopni C) kiedy temperatura osiąga.

Nr 3: Ustawianie czasu. Naciśnij przycisk „TIME”, a następnie naciśnij przycisk strzałki w górę lub w dół, aby ustawić odpowiedni czas. (Dla koszulki: 15\~20 sek.) Nr 4: Na dolnej płycie drukarskiej połóż płasko tkaninę, a następnie przykryj ją papierem drukarskim (proszę zwrócić uwagę na powierzchnię roboczą papieru). Naciśnij uchwyt w dół, aby osiągnąć określony punkt. Należy pamiętać, że siła nie powinna przekraczać 25 kg w tym miejscu, w przeciwnym razie uchwyt zostanie przekształcony.

a. Transfer ciepła przez sublimację: Temperatura 170–190°C, Czas: 15–20 sek. b. Transfer ciepła przez folię: Temperatura 110–150°C, Czas: 8–15 sek. c. Transfer ciepła przez piankę:

Temperatura 120-160°C, Czas: 8-15 sek. d. Kryształki górskie na gorąco: Temperatura 160-180°C, Czas: 10-15 sek.

JAK DRUKOWAĆ KOSZULKĘ

A. Zrób zdjęcie cyfrowe. Wydrukuj je na papierze sublimacyjnym z atramentem sublimacyjnym w drukarce (drukowanie lustrzanego odbicia). Wytnij obrazek o rozmiarze, jaki chcesz, a następnie umieść go na koszulce i zamocuj taśmami klejącymi. B. Włóż koszulkę do maszyny. (Włóż zadrukowany papier sublimacyjny na koszulkę, upewniając się, że koszulka jest założona prawidłowo.)

1. Przygotuj się na zasilanie, naciśnij podświetlony przycisk zasilania!
2. Ustaw temperaturę (170°C\~ 180°C) i czas (około 15\~20 sekund). Gdy temperatura osiągnie odpowiedni stopień, górna część wskaźnika temperatury zgaśnie.
3. Połóż płytę grzewczą płasko (zwróć uwagę na prawą stronę papieru). Należy pamiętać, że ciśnienie nie powinno być ani za duże, ani za małe!
4. Gdy temperatura osiągnie ustawiony czas, rozlegnie się sygnał dźwiękowy (obróć pokrętło, aby zdjąć z przycisku)

Monit pytań do druku

A. Kolor jest jaśniejszy: Temperatura jest zbyt niska lub ciśnienie jest zbyt wysokie, nierównomiernie, albo czas jest za krótki. B. Projekt jest niewyraźny: Czas jest zbyt długi i prowadzi do rozpraszania tuszu. C. Wzór nie ma połysku: Ciśnienie jest zbyt wysokie lub temperatura jest za wysoka. D. Część projektu jest niejasna: Strefa drukowania na gorąco lub brak ogrzewania nawet. E. Blizna na projekcie: Czas drukowania na gorąco jest zbyt długi. F. Kolor nie jest taki sam: Ciśnienie nie jest równomierne lub powłoka nie jest równa. G. Papier przykleja się do przedmiotu: Temperatura jest zbyt wysoka lub powłoka obiektu nie jest dobra.

WYDRUKUJ SWÓJ WŁASNY PRODUKT SPERSONALIZOWANY

POTRZEBOWAĆ

1. Jedna drukarka atramentowa / drukarka sześciokolorowa (na przykład: Epson

R-230/R270/R290/T50/L805) 2.

System CISS (ciągłego zasilania atramentem) Różne modele drukarek atramentowych będą wymagały różnych systemów CISS 3. Tusz

do sublimacji; 4. Taśma

odporna na wysoką temperaturę; 5. Papier

do sublimacji lub papier do nadruku na tkaninie termotransferowej.

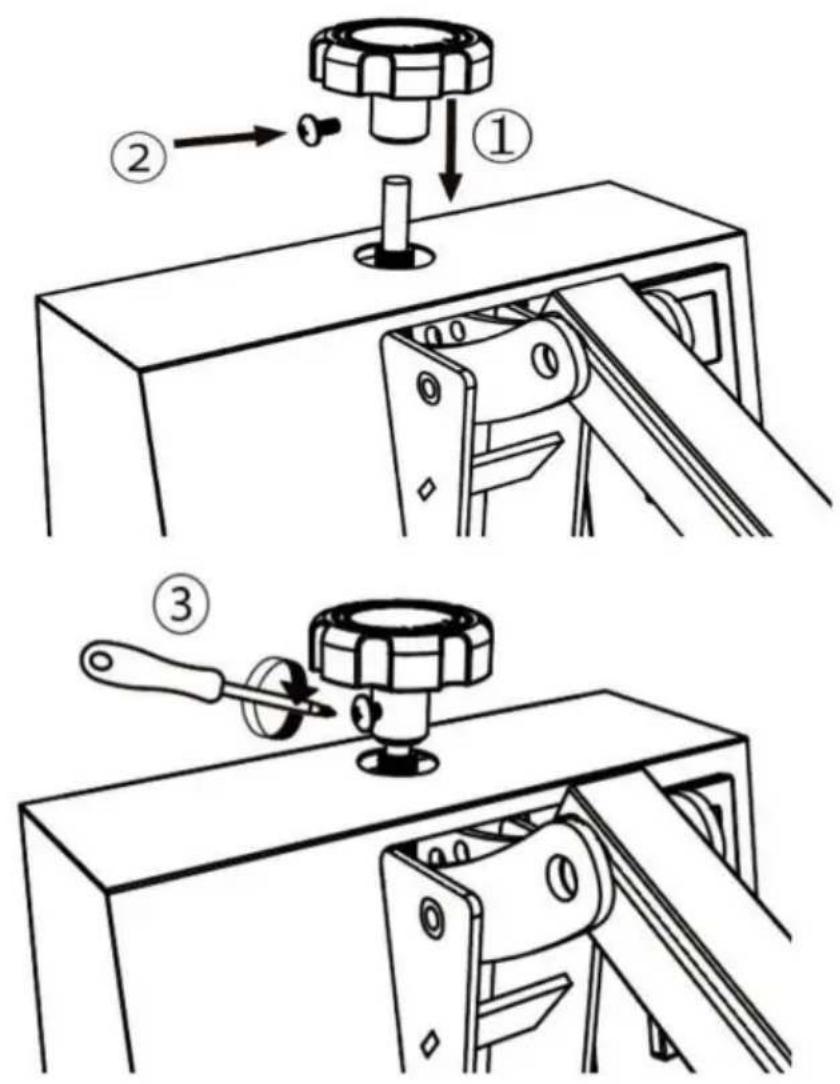

JAK WYREGULOWAĆ KOŁO RĘCZNE?

POSTĘPOWANIE Z WADAMI JAKOŚCIOWYMI W TRANSFERZE

1. Jasny kolor lub wyblakły obraz: niewystarczająca temperatura / nieprawidłowe ciśnienie / Za mało czasu.
2. Rozmyty obraz: Czas naciskania jest zbyt długi.
3. Część wzoru jest rozmazana: ciepło nie jest prawidłowo rozprowadzane płyty grzewczej, dzięki czemu można odpowiednio wydłużyć czas pracy. Może to również być przyczyną nierównomiernego rozłożenia ciśnienia, które może być ustawione na czterech płytach regulatorzy. Należy pamiętać, że cztery regulatory zarządu zostały utworzone przed Są one montowane fabrycznie i nie wymagają normalnej regulacji.
4. Ciemny wzór: Zbyt duże ciśnienie lub temperatura.
5. Wzór blizn: Czas transferu jest zbyt długi.
6. Różne kolory wzoru: nieprawidłowe ciśnienie lub słaba jakość transferu papieru.
7. Przypalony wzór: wysoka temperatura lub słaba jakość tuszu.

Producent: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.
