Typ produktu	Prasa termiczna do kubków i przedmiotów cylindrycznych
Marka	VEVOR
Model	CH1924 / TLK2420OZ-S
Rozmiar płyty grzewczej	24 x 23 cm (9,4 x 9 cali)
Zakres temperatury	0-232 °C (32-450 °F)
Zakres czasowy	0-999 sekund
Napięcie / Moc	120 V ~ 60 Hz 500 W (US) / 230 V ~ 50 Hz 500 W (UE)
Materiał płyty grzewczej	Stal nierdzewna
Maksymalna pojemność kubka	Średnica 87 mm, wysokość 240 mm, do 20 uncji
Regulacja nacisku	Regulowane koło ręczne
Wyświetlacz	Wyświetlacz LED temperatury i czasu
Przełączanie °C/°F	Tak, przez przycisk MINUS przytrzymany przez 5 sekund
Wymagane zasilanie	Gniazdko sieciowe z uziemieniem
Główne funkcje	Prasa termiczna do sublimacji na kubkach, butelkach, szklankach
Konserwacja i czyszczenie	Czyścić wilgotną szmatką; nie zanurzać w wodzie
Bezpieczeństwo	Automatyczne wyłączanie, ochrona przed przegrzaniem, wymagane uziemienie
Części zamienne i naprawialność	Wymienne płyta grzewcza, przekaźnik, bezpiecznik; pomoc techniczna przez vevor.com/support
Informacje ogólne	Tylko do użytku wewnątrz; temperatura otoczenia pracy: 10-40 °C

Często zadawane pytania - CH1924 Vevor

Jak przełączyć między wyświetlaniem stopni Celsjusza i Fahrenheita ?

Aby przełączyć z °C na °F lub odwrotnie, przytrzymaj przycisk MINUS przez 5 sekund. Ekran wyświetli wtedy przeciwną jednostkę.

Jakiego rodzaju papieru transferowego użyć ?

Użyj standardowego papieru transferowego do sublimacji. Owiń kubek papierem zadrukowaną stroną do kubka i przymocuj taśmą klejącą wysokotemperaturową.

Jak ustawić temperaturę i czas ?

Naciśnij SETUP, aby wejść w tryb ustawiania temperatury (wartość miga), użyj PLUS/MINUS do regulacji, a następnie ponownie naciśnij SETUP. W przypadku czasu naciśnij SETUP dwukrotnie, ustaw, a następnie potwierdź.

Dlaczego kolor mojego obrazu jest zbyt jasny lub wyblakły ?

Może to być spowodowane zbyt niską temperaturą lub niewystarczającym czasem prasowania. Zwiększ temperaturę o 5-10 °C lub przedłuż czas o 10-20 sekund.

Jak wyregulować nacisk na kubek ?

Obróć koło ręczne zgodnie z ruchem wskazówek zegara, aby zwiększyć nacisk, przeciwnie, aby go zmniejszyć. Wykonaj próbne tłoczenie, aby znaleźć optymalny nacisk.

Urządzenie nie grzeje, ale wyświetlacz działa, co robić ?

Sprawdź, czy płyta grzewcza lub przekaźnik nie są uszkodzone. Jeśli masz umiejętności, sprawdź multimetrem. Skontaktuj się z pomocą techniczną VEVOR w celu wymiany części.

Czy mogę używać tej prasy do innych przedmiotów niż kubki ?

Tak, nadaje się do butelek sportowych, plastikowych kubków ABS i innych cylindrycznych przedmiotów o średnicy ≤ 87 mm i wysokości ≤ 240 mm.

Jak konserwować urządzenie ?

Przed czyszczeniem zawsze odłącz urządzenie. Czyść płytę grzewczą i obudowę wilgotną szmatką nieścierną. Nigdy nie zanurzaj w wodzie ani nie używaj agresywnych chemikaliów.

Maszyna wydziela dziwny zapach lub dym, co mam robić ?

Natychmiast przerwij użytkowanie i odłącz urządzenie. Sprawdź, czy na płycie nie ma zanieczyszczeń lub obcych materiałów. Jeśli zapach utrzymuje się, skontaktuj się z serwisem posprzedażowym.

Gdzie znaleźć części zamienne lub pomoc techniczną ?

Wejdź na stronę www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancyjnego. Części zamienne (płyta grzewcza, przekaźnik, bezpiecznik) można zamówić za pośrednictwem tej samej strony.

INSTRUKCJA OBSŁUGI CH1924 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MASZYNA DO PRASY TERMICZNEJ INSTRUKCJA OBSŁUGI

MODEL: TLK2420OZ-S

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

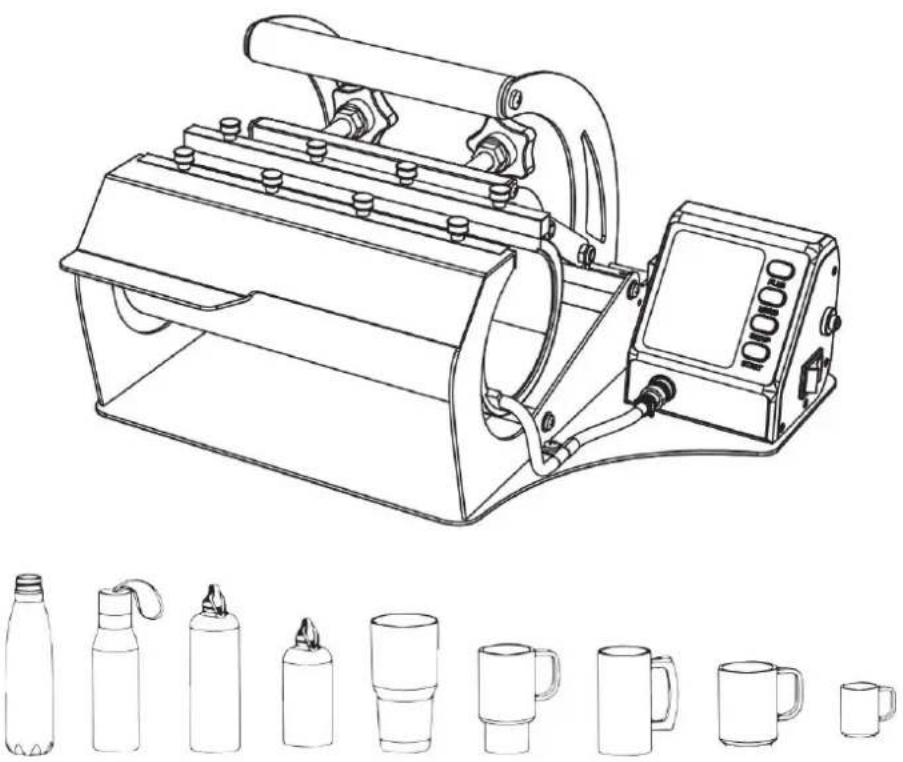

MASZYNA DO PRASY TERMICZNEJ

MODEL: TLK24020OZ-S

Maksymalna średnica: 87 mm Maksymalna długość: 240 mm Można wykonać kubek ze stali nierdzewnej o pojemności do 20 uncji

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJA BEZPIECZEŃSTWA

	Opis symboluSymbol
	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postę puj zgodnie z poniższymi zaleceniami.
	Niebezpieczeństwo!Ryzyko obrażeń ciała lub szkód środowiskowych! Ryzyko porażenia prądemRyzyko obrażeń ciała przez porażenie prądem!
	PRAWIDŁOWA UTYLIZACJA:Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem.Produktów oznaczonych w ten sposób nie wolno wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je dostarczyć do punktu zbiórk sprzę tu elektrycznego i elektronicznego w celu recyklingu.

Należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa, instrukcjami, ilustracjami i specyfikacjami dołączonymi do tego urządzenia elektrycznego. Niezastosowanie się do poniższych instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

Ostrzeżenie:

Podczas korzystania z urządzeń elektrycznych należy zawsze przestrzegać podstawowych zasad bezpieczeństwa, w tym:

1. Odłączaj urządzenie od zasilania podczas przenoszenia.
2. Odłączaj urządzenie od zasilania podczas montażu akcesoriów.
3. Umieścić na płaskiej i stabilnej platformie i używać w wentylowanych warunkach.
4. Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny.
5. Nie używaj tego urządzenia w miejscach niebezpiecznych.
6. Nie używać urządzenia, jeśli nie działa ono prawidłowo.
7. Nie rozmontowuj i nie naprawiaj tego urządzenia.
8. Nie używaj nieodpowiedniego gniazdka sieciowego.
9. Nie dotykaj płyty grzewczej podczas nagrzewania urządzenia.
10. Nie stosować w wilgotnym środowisku lub w kontakcie z wodą. Nie

przedostać się płynu do wnętrza maszyny, aby zapobiec pożarowi lub porażeniu prądem elektrycznym na skutek zwarcia.

1. Nie należy używać zasilacza, którego napięcie nie jest zgodne ze specyfikacją. Zasilacz, którego napięcie nie jest zgodne ze specyfikacją, może spowodować pożar lub porażenie prądem.
2. Upewnij się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała.
3. Podczas użytkowania nie dotykaj palcami obracającego się pręta ani łożyska, ponieważ może to spowodować obrażenia.
4. Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć przewód zasilający od gniazdka.
5. Aby uniknąć uszkodzenia urządzenia, nie należy używać go podczas burzy lub opadów atmosferycznych.
6. Umieścić maszynę na stole wykonanym z materiału ognioodpornego w sposób zapewniający jej stabilność i trzymać ją z dala od przedmiotów łatwopalnych i wybuchowych.
7. Jeśli urządzenie dymi, wydziela dziwny zapach, staje się głośne lub występują inne niepokojące objawy, należy zaprzestać jego używania.
8. Niniejsze urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.
9. Aby uniknąć zagrożenia związanego z przypadkowym zresetowaniem wyłącznika termicznego, urządzenie to nie może być zasilane za pośrednictwem zewnętrznego urządzenia przełączającego, takiego jak timer, ani podłączane do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.

ZAPISZ TE INSTRUKCJE

INFORMACJE FCC

UWAGA: Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji.

Jeśli produkt ten powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można sprawdzić wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby wyeliminowania zakłóceń, stosując jeden lub więcej z następujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
• Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.

SPECYFIKACJA

Marka	VEVOR®
Model	TLK2420OZ-S
Rozmiar płyty grzewczej	9,4 x 9 cali (24 x 23 cm)
Zakres temperatur	32-450 °F (0-232 °C)
Zakres timera	0-999 sekund
Napię cie / Moc	120 V~ 60 Hz 500 W Dla użytkowników z USA
	230V~ 50Hz 500W Dla użytkowników europejskich

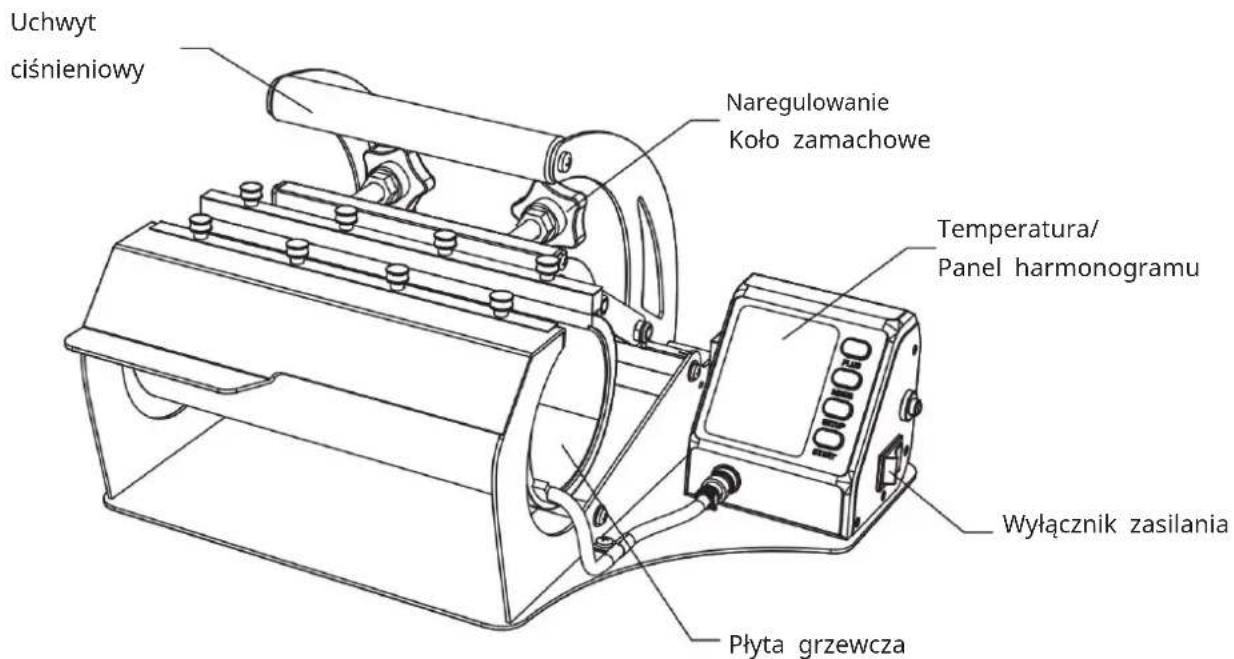

SCHEMAT STRUKTURY PRODUKTU

INSTRUKCJA UŻYCIA

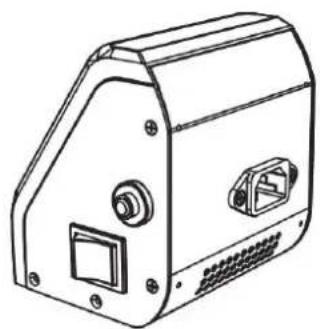

a. Moc i parametry połączenia.

1. Podłącz maszynę do zasilania 120 V lub 230 V zgodnie z napięciem podanym na opakowaniu urządzenia. Włącz główny wyłącznik zasilania.

(Uwaga: Sprzęt musi być uziemiony przewodem uziemiającym).

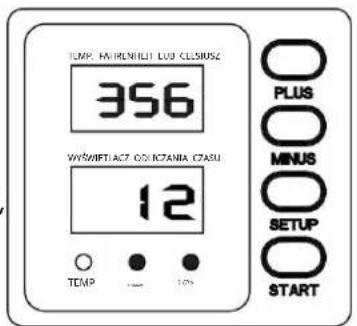

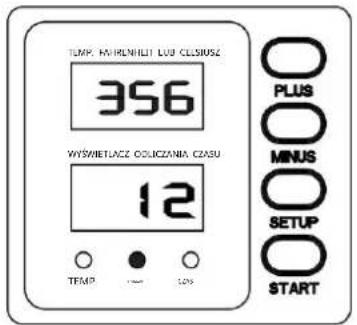

1. Kliknij „SETUP”, aby przejść do trybu ustawiania temperatury, wartość temperatury na ekranie zacznie migać (jak pokazano na rysunku 2). Kliknij przycisk „PLUS”, aby zwiększyć ustawioną temperaturę, kliknij przycisk „MINUS”, aby ją obniżyć.

Po ustawieniu żądanej temperatury kliknij ponownie „SETUP”, aby wyjść z trybu ustawiania temperatury.

(Naciśnij i przytrzymaj przycisk „PLUS” lub „MINUS”, aby szybko zwiększyć lub zmniejszyć wartość).

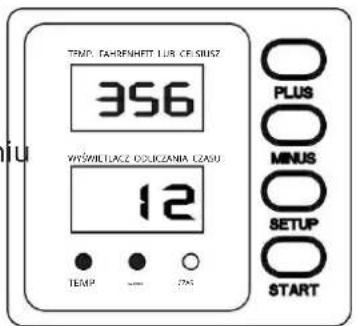

1. Kliknij „SETUP” dwa razy, aby przejść do trybu ustawiania czasu, wartość czasu na ekranie miga (jak pokazano na rysunku 3), kliknij przycisk „PLUS”, aby zwiększyć ustawiony czas pracy, kliknij przycisk „MINUS”, aby zmniejszyć ustawiony czas pracy. Po ustawieniu żądanego czasu kliknij ponownie „SETUP”, aby wyjść z trybu ustawiania czasu.

(Naciśnij i przytrzymaj przycisk „PLUS” lub „MINUS”, aby szybko zwiększyć lub zmniejszyć wartość).

1. Po odczekaniu 10-15 minut urządzenie nagrzewa się do ustawionej temperatury, a kontrolka grzania gaśnie. Urządzenie przestaje grzać.

Tygrys 3

Tygrys 4

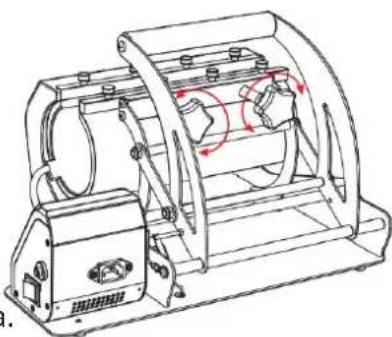

1. Wyreguluj pokrętło ręczne, spróbuj zamknąć urządzenie kilka razy, aby ustawić je we właściwym położeniu. Ciśnienie należy zwiększyć, obracając pokrętło zgodnie z ruchem wskazówek zegara; można zmniejszyć ciśnienie urządzenia, obracając pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aż do uzyskania odpowiedniego ciśnienia.

1. Owiń powierzchnię kubka papierem do sublimacji i przyklej go taśmą wysokotemperaturową. Umieść kubek w podkładce grzewczej, ustaw odpowiedni nacisk i mocno dociśnij uchwyt. Włącz przełącznik, a następnie ustaw temperaturę i czas. Poczekaj, aż ciepło się skończy. Wyjmij kubek, gdy usłyszysz sygnał dźwiękowy i zakończ transfer.

Tygrys 6

b. Przełączanie F/C.

Naciśnij przycisk „MINUS”, odczekaj 5 sekund, a następnie przełącz na °F; Odwrotnie, naciśnij przycisk „MINUS”, odczekaj 5 sekund i przełącz na °C;

CZĘŚCI ZAMIENNE

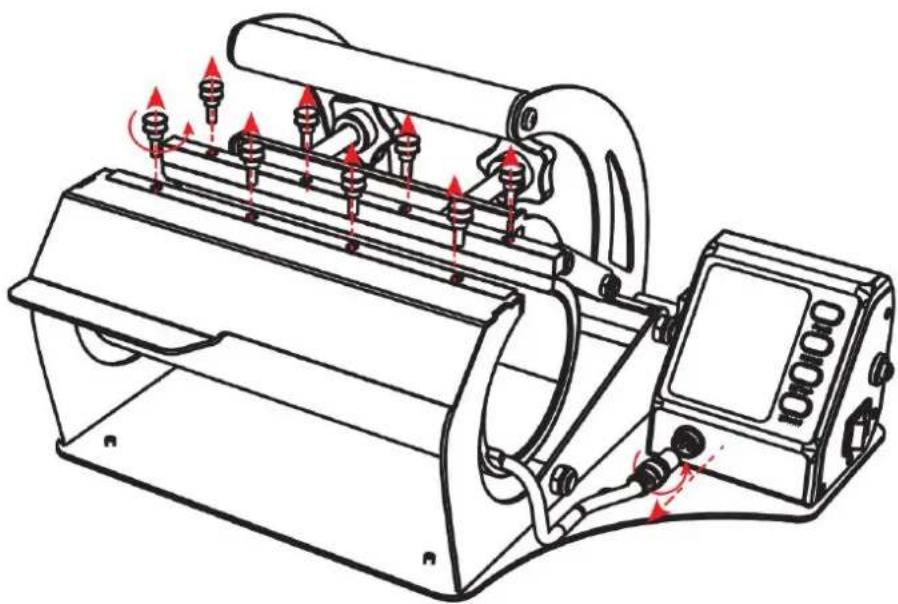

1. Odłącz główne źródło zasilania, przekręć przeciwnie do ruchu wskazówek zegara, aby uwolnić hełm bezpieczeństwa z korka powietrza i wyciągnij korek powietrza z kontrolera. Przekręć śruby ręczne przeciwnie do ruchu wskazówek zegara, usuń osiem śrub ręcznych po kolei i usuń akcesoria grzewcze.

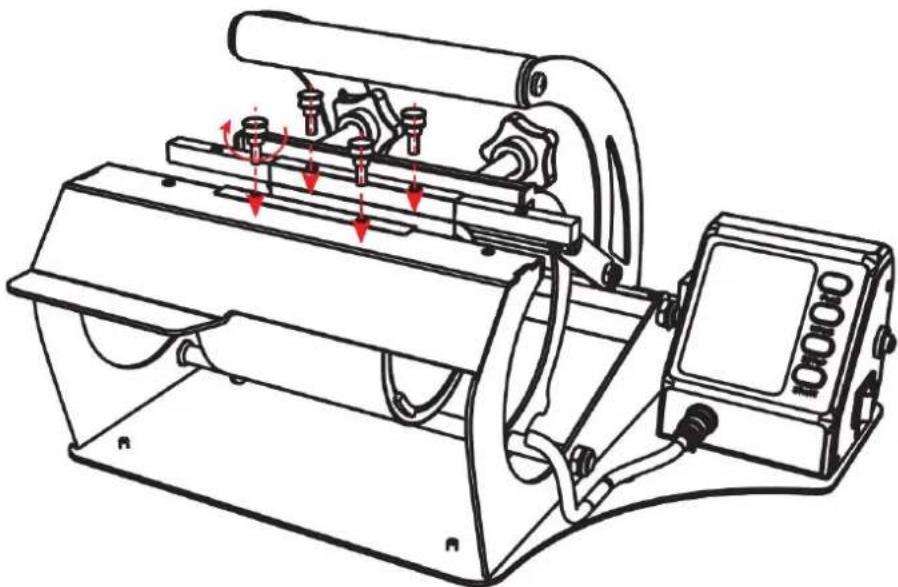

1. Zainstaluj nowe części maszyny, weź jedną z czterech śrub z blokadą obrotu zgodnie z ruchem wskazówek zegara, aby zamocować stałą poduszkę grzewczą. Włóż wtyczkę lotniczą do właściwego kontrolera połączenia pod odpowiednim kątem, a następnie obróć hełm bezpieczeństwa wtyczki lotniczej zgodnie z ruchem wskazówek zegara, aż zostanie zablokowany, i otwórz główny wyłącznik zasilania, aby pracować normalnie.

	Magiczny kubekMagiczny kubek Butelka sportowa
180°C(360°F) 180s 180°C(360°F) 180s		180°C(360°F) 60s
Kubek próżniowy 20 OZ	Kubek próżniowy 20 OZ	Kubek z tworzywa ABS
180°C(360°F) 60s	180°C(360°F) 60s	170°C (338°F) 25 sek.

TYPOWE PROBLEMY I ROZWIĄZANIA

Problem	Przyczyna	Metoda leczenia
Nie można podgrzewać, ale ekran wyświetla normalnie.	Uszkodzona płyta grzewcza lub przekaźnik.	Sprawdź, czy płyta grzewcza lub przekaźnik nie są uszkodzone.
Za mało kolorów, wyblakły obraz.	Niewystarczająca temperatura/ Niewystarczający czas nagrzewania.	Dostosuj temperaturę / zwiększ czas grzania.
Ciemny kolor;rozmazany obraz.	Czas prasowaniabył zbyt długi lubtemperatura była zbytwysoka.	Dostosuj temperaturę /zwiększ czas grzania.
Maszyna nie działapo włączeniu.	Czy wtyczka jest dobrzepodłączona lub czybezpiecznik się przepalił?	Sprawdź czy wtyczka jestdobrze podłączona.
		Sprawdź czy bezpieczniksię przepalił.
Rzeczywistatemperaturaprzekracza temperaturę ustawioną.	Przekaźnik odłączony.	Przekaźnikodłączony, wymienić przekaźnik.
