CH1924 - Hittepers Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Hittepers voor bekers en cilindrische voorwerpen
Merk	VEVOR
Model	CH1924 / TLK2420OZ-S
Grootte van het verwarmingselement	24 x 23 cm (9,4 x 9 inch)
Temperatuurbereik	0-232 °C (32-450 °F)
Tijdbereik	0-999 seconden
Spanning / Vermogen	120 V ~ 60 Hz 500 W (US) / 230 V ~ 50 Hz 500 W (EU)
Materiaal van het verwarmingskussen	Roestvrij staal
Maximale bekerinhoud	Diameter 87 mm, hoogte 240 mm, tot 20 oz
Drukregeling	Verstelbaar handwiel
Display	LED-scherm voor temperatuur en tijd
Schakeling °C/°F	Ja, via MINDER-toets 5 seconden ingedrukt houden
Benodigde voeding	Geaard stopcontact
Hoofdfuncties	Hittepers voor sublimatie op bekers, flessen, bekers
Onderhoud en reiniging	Reinigen met een vochtige doek; niet onderdompelen in water
Veiligheid	Automatische uitschakeling, oververhittingsbeveiliging, aarding vereist
Reserveonderdelen en repareerbaarheid	Verwarmingselement, relais, zekering vervangbaar; technische ondersteuning via vevor.com/support
Algemene informatie	Alleen binnenshuis gebruiken; werkomgevingstemperatuur: 10-40 °C

Veelgestelde vragen - CH1924 Vevor

Hoe schakel ik tussen weergave in graden Celsius en Fahrenheit?

Om van °C naar °F of omgekeerd te schakelen, houdt u de MINDER-knop 5 seconden ingedrukt. Het scherm toont dan de tegenovergestelde eenheid.

Welk type transferpapier moet ik gebruiken?

Gebruik standaard sublimatie transferpapier. Wikkel de beker met het papier, bedrukte zijde tegen de beker, en bevestig het met hittebestendige tape.

Hoe stel ik de temperatuur en tijd in?

Druk op SETUP om de temperatuurinstellingsmodus te openen (de waarde knippert), gebruik PLUS/MINDER om aan te passen, druk opnieuw op SETUP. Voor de tijd, druk twee keer op SETUP, stel in, bevestig.

Waarom is de kleur van mijn afbeelding te licht of vervaagd?

Dit kan komen door een te lage temperatuur of een onvoldoende perstijd. Verhoog de temperatuur met 5 tot 10 °C of verleng de tijd met 10 tot 20 seconden.

Hoe pas ik de druk op de beker aan?

Draai het handwiel met de klok mee om de druk te verhogen, tegen de klok in om te verlagen. Voer een proefpersing uit om de optimale druk te vinden.

Het apparaat warmt niet op maar het scherm werkt, wat moet ik doen?

Controleer of het verwarmingselement of het relais beschadigd is. Test met een multimeter als u de vaardigheden heeft. Neem contact op met VEVOR-ondersteuning voor een vervangend onderdeel.

Kan ik deze pers gebruiken voor andere voorwerpen dan bekers?

Ja, hij is geschikt voor sportflessen, ABS plastic bekers en andere cilindrische voorwerpen met een diameter ≤ 87 mm en hoogte ≤ 240 mm.

Hoe onderhoud ik het apparaat?

Koppel het apparaat altijd los voor reiniging. Reinig het verwarmingselement en de behuizing met een niet-schurende vochtige doek. Nooit onderdompelen in water en geen agressieve chemicaliën gebruiken.

De machine geeft een vreemde geur of rook af, wat moet ik doen?

Stop onmiddellijk met gebruik en koppel het apparaat los. Controleer of er geen vuil of vreemd materiaal op de plaat zit. Als de geur aanhoudt, neem contact op met de klantenservice.

Waar vind ik reserveonderdelen of technische ondersteuning?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. Reserveonderdelen (verwarmingselement, relais, zekering) kunnen via dezelfde site worden besteld.

GEBRUIKSAANWIJZING CH1924 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

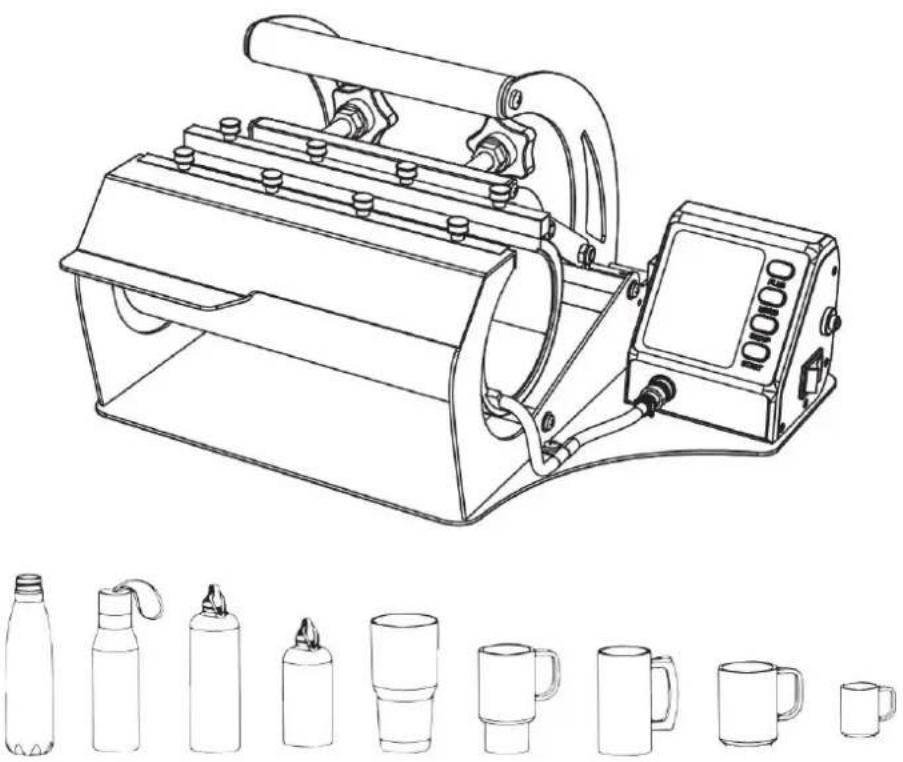

WARMTEPERSMACHINE

MODEL: TLK24020OZ-S

Max. diameter: 87 mm Max. lengte: 240 mm Er kan een roestvrijstalen beker tot 20 OZ worden gemaakt

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

	Symbool BeschrijvingSymbool
	Waarschuwing: Om het risico op letsel te beperken, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren van deze waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbeveling op te volgen.
	Gevaar!Gevaar voor persoonlijk letsel of milieuschade! Gevaar voor elektrische schok! Gevaar voor persoonlijk letsel door elektrische schok!
	CORRECTE VERWIJDERING:Dit product is onderworpen aan de bepalingen van de Europese richtlijn2012/ 19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist.Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden afgegeven bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische apparaat zijn geleverd.

Als u niet alle onderstaande instructies opvolgt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

Waarschuwing:

Bij het gebruik van elektrische apparaten dienen altijd de volgende basisveiligheidsmaatregelen in acht te worden genomen:

1. Haal de stekker uit het stopcontact wanneer u het apparaat verplaatst.
2. Haal de stekker uit het stopcontact wanneer u accessoires installeert.
3. Plaats het apparaat op een vlak en stabiel platform en laat het werken onder geventileerde omstandigheden.
4. Draag speciale beschermende uitrusting bij het bedienen van de machine
5. Gebruik deze machine niet op een gevaarlijke locatie.
6. Niet gebruiken als het apparaat niet goed werkt.
7. Demonteer en repareer dit apparaat niet.
8. Gebruik geen ongeschikt stopcontact.
9. Raak de verwarmingsplaat niet aan als de machine aan het opwarmen is.
10. Niet gebruiken in een vochtige omgeving of in contact met water. Niet gebruiken

Vloeistof in de machine laten infiltreren om brand of elektrische schokken door kortsluiting te voorkomen.

1. Gebruik geen voeding die niet voldoet aan de nominale spanning. Een voeding die niet voldoet aan de opgegeven spanning kan brand of een elektrische schok veroorzaken.

2. Zorg ervoor dat het apparaat geaard is, zodat er geen lichamelijk letsel kan ontstaan.

3. Raak de draaiende stang of het lagergedeelte tijdens gebruik niet met uw vingers aan, om verwondingen te voorkomen.

4. Als u het apparaat gedurende langere tijd niet gebruikt, haal dan de stekker uit het stopcontact.

5. Gebruik het apparaat niet tijdens onweer of bliksem om schade aan het apparaat te voorkomen.

6. Plaats het apparaat op een vlakke ondergrond op de brandvertragende tafel en houd het uit de buurt van ontvlambare en explosieve voorwerpen.

7. Als er rook uit het apparaat komt, een vreemde geur vrijkomt, er lawaai ontstaat of er andere abnormale omstandigheden optreden, stop dan met het gebruik ervan.

8. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als zij toezicht of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en de betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.

9. Om gevaar door onbedoeld resetten van de thermische beveiliging te voorkomen, mag dit apparaat niet via een extern schakelapparaat, zoals een timer, van stroom worden voorzien of worden aangesloter op een circuit dat regelmatig door het nutsbedrijf wordt in- en uitgeschakeld.

BEWAAR DEZE INSTRUCTIES

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn

goedgekeurd door de partij die verantwoordelijk is voor naleving, kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B,

conform Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te

bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet

geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie

veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden

in een bepaalde installatie.

Als dit product schadelijke interferentie veroorzaakt bij radio- of televisieontvangst (wat kan

worden vastgesteld door het product uit en weer in te schakelen), wordt de gebruiker aangeraden

om de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

SPECIFICATIE

Merk	VEVOR®
Model	TLK2420OZ-S
Grootte van de verwarmingsplaat	24×23 cm (9,4 x 9 inch)
Temperatuurbereik	0-232 °C (32-450 °F)
Timerbereik	0-999 seconden
Spanning / Vermogen	120V~ 60Hz 500W Voor Amerikaanse gebruikers
	230V~ 50Hz 500W Voor Europese gebruikers

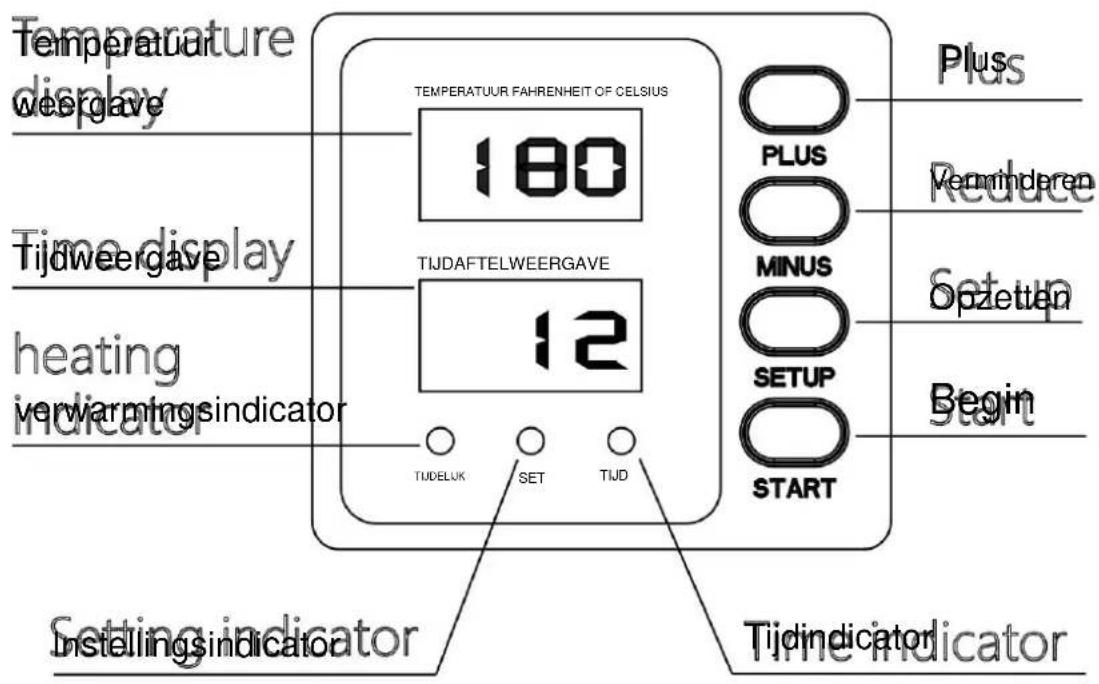

GEBRUIKSAANWOJZINGE

a. Aansluitvermogen en parameters.

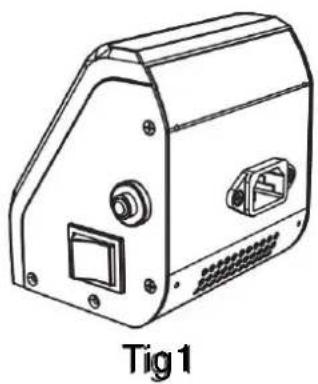

1. Sluit de machine aan op een 120V of 230V voeding volgens de spanning die op de verpakking van de apparatuur staat. Zet de hoofdschakelaar aan.

(Let op: De apparatuur moet geaard zijn met een aardingsdraad).

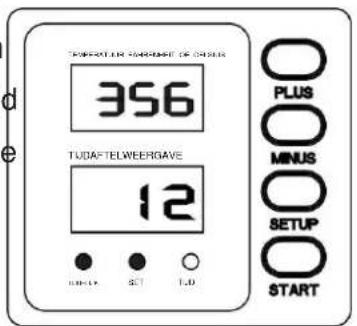

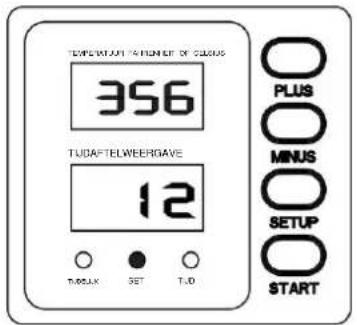

1. Klik op "SETUP" om naar de temperatuurinstellingsmodus te gaan. De temperatuurwaarde op het scherm knippert (zoals weergegeven in Afbeelding 2). Klik op de knop "PLUS" om de ingestelde temperatuur te verhogen en op de knop "MINUS" om de ingestelde temperatuur te verlagen.

Wanneer de gewenste temperatuur is ingesteld, klikt u nogmaals op "SETUP" om de temperatuurinstelmodus te verlaten.

(Houd de knop "PLUS" of "MINUS" ingedrukt om de waarde snel te verhogen of te verlagen).

1. Klik twee keer op "SETUP" om naar de tijdinstellingsmodus te gaan, de tijdwaarde op het scherm knippert (zoals weergegeven in Afbeelding 3), klik op de knop "PLUS" om de ingestelde werktijd te verhogen, klik op de knop "MINUS" om de ingestelde werktijd te verlagen. Wanneer de gewenste tijd is ingesteld, klikt u nogmaals op "SETUP" om de tijdinstellingsmodus te verlaten.

(Houd de knop "PLUS" of "MINUS" ingedrukt om de waarde snel te verhogen of te verlagen).

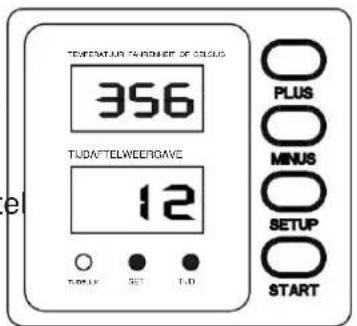

1. Nadat u 10 tot 15 minuten hebt gewacht, warmt het apparaat op tot de ingestelde temperatuur en gaat de verwarmingsindicator uit. Het apparaat stopt met verwarmen.

Tig-3

Tig44

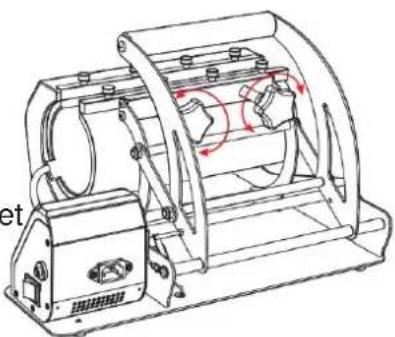

1. Stel het handwiel van de knop in, probeer het apparaat meerdere keren te sluiten om de juiste instelling te krijgen Om de druk te verhogen, draait u het handwiel met de klok mee. Om de druk van het apparaat te verhogen, draait u het handwiel tegen de klok in. Om de druk van het apparaat te verlagen, draait u het handwiel tot de gewenste druk is bereikt.

1. Wikkel sublimatie transferpapier op het oppervlak van de beker en plak het vast met een hittebestendige tape. Plaats de beker in het verwarmingskussen, stel de druk in op een geschikt punt en druk de hendel stevig naar beneden. Zet de schakelaar aan en ste vervolgens de temperatuur en tijd in. Wacht tot de warmte is afgelopen. Haal de beker eruit wanneer u een pieptoon hoort en voltooi de overdracht.

Tig-6

b. Schakelenitussen/ F/C.

Druk op de "MINUS"-knop, wacht 5 seconden en schakel over naar y;

Omgekeerd, druk op de "MINUS"-knop om 5 seconden te wachten en schakel over naar y;

VERVANGENDEONDERDELEN REPLACEMENT PARTS

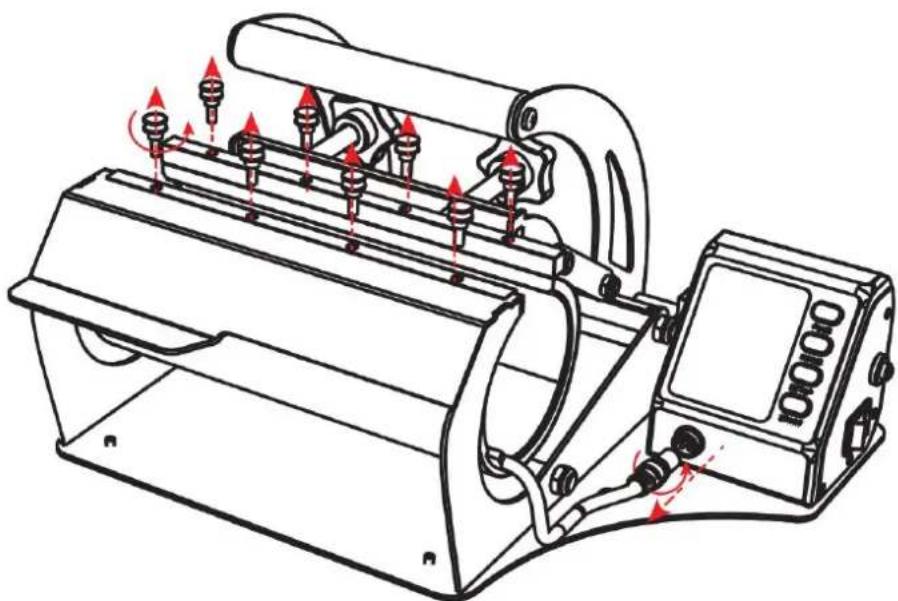

1. Koppel de hoofdschakelaarvoeding los, draai tegen de klok in om de veiligheidshelm van de luchtplug los te maken en trek de luchtplug uit de controller. Draai de handschroeven tegen de klok in, verwijder de acht handschroeven één voor één en verwijder de verwarmingsaccessoires.

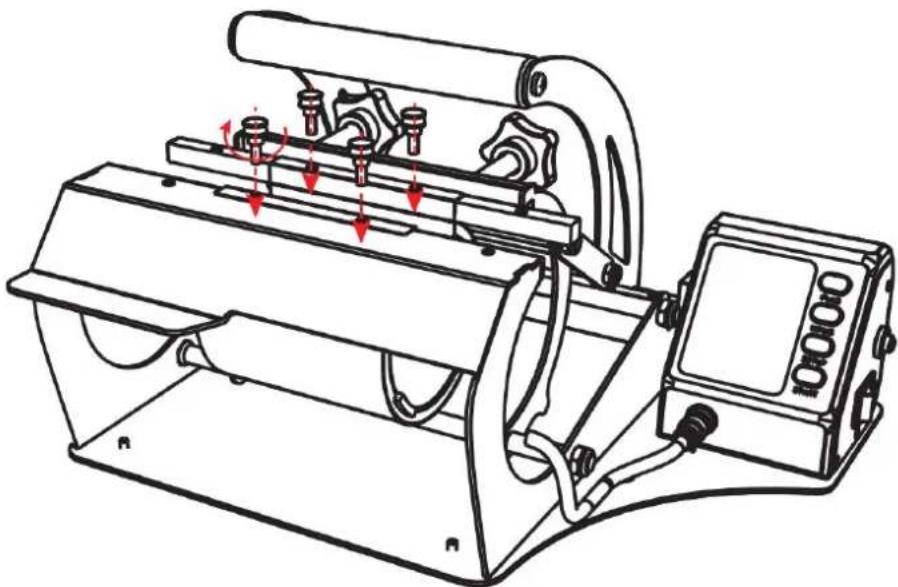

1. Installeer de nieuwe machineonderdelen, neem een van de vier schroef rechtsom rotatievergrendeling vaste verwarmingspad. Steek de luchtvaartstekker in de juiste verbindingscontroller in de juiste hoek, draai vervolgens de luchtvaartstekker veiligheidshelm rechtsom totdat deze is vergrendeld en open de hoofdschakelaar om normaal te werken.

Probleem	Oorzaak	Behandelmethode
Kan niet verwarmen, maar het scherm geeft normaal weer.	Verwarmingsplaat of relais beschadigd.	Controleer de verwarmingsplaat of het relais op schade.
Onvoldoende kleur, vervaagde afbeelding.	Onvoldoende temperatuur/ Onvoldoende opwarmtijd.	Pas de temperatuur aan/ verleng de verwarmingstijd.
Donkere kleur; wazig beeld.	Te lange perstijd of te hoge temperatuur.	Pas de temperatuur aan/verleng de verwarmingstijd.
Apparaat werkt niet na het aanzetten.	Zit de stekker goed vast of brandt de zekering door?	Controleer of de stekker goed contact maakt.
		Controleer of de zekering doorbrandt.
De werkelijke temperatuur is hoger dan de ingestelde temperatuur.	Relais losgekoppeld.	Relais losgekoppeld, relais vervangen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
