Type de produit	Presse à chaud pour tasses et objets cylindriques
Marque	VEVOR
Modèle	CH1924 / TLK2420OZ-S
Taille de la plaque chauffante	24 x 23 cm (9,4 x 9 pouces)
Plage de température	0-232 °C (32-450 °F)
Plage de temporisation	0-999 secondes
Tension / Puissance	120 V ~ 60 Hz 500 W (US) / 230 V ~ 50 Hz 500 W (EU)
Matériau du coussin chauffant	Acier inoxydable
Capacité maximale de la tasse	Diamètre 87 mm, hauteur 240 mm, jusqu'à 20 oz
Réglage de la pression	Volant à main réglable
Affichage	Écran LED pour température et temps
Commutation °C/°F	Oui, via bouton MOINS maintenu 5 secondes
Alimentation nécessaire	Prise secteur avec mise à la terre
Fonctions principales	Presse à chaud pour sublimation sur tasses, bouteilles, gobelets
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas immerger dans l'eau
Sécurité	Arrêt automatique, protection contre les surchauffes, mise à la terre requise
Pièces détachées et réparabilité	Plaque chauffante, relais, fusible remplaçables ; assistance technique via vevor.com/support
Informations générales	Utilisation intérieure uniquement ; température ambiante de travail : 10-40 °C

FOIRE AUX QUESTIONS - CH1924 Vevor

Comment basculer entre l'affichage en degrés Celsius et Fahrenheit ?

Pour passer de °C à °F ou inversement, maintenez enfoncé le bouton MOINS pendant 5 secondes. L'écran affichera alors l'unité opposée.

Quel type de papier transfert utiliser ?

Utilisez du papier transfert par sublimation standard. Enveloppez la tasse avec le papier, côté imprimé contre la tasse, et fixez-le avec du ruban adhésif haute température.

Comment régler la température et le temps ?

Appuyez sur SETUP pour entrer en mode réglage température (la valeur clignote), utilisez PLUS/MOINS pour ajuster, puis appuyez à nouveau sur SETUP. Pour le temps, appuyez deux fois sur SETUP, réglez, puis confirmez.

Pourquoi la couleur de mon image est-elle trop claire ou décolorée ?

Cela peut être dû à une température trop basse ou un temps de pressage insuffisant. Augmentez la température de 5 à 10 °C ou prolongez le temps de 10 à 20 secondes.

Comment ajuster la pression sur la tasse ?

Tournez le volant à main dans le sens des aiguilles d'une montre pour augmenter la pression, dans le sens inverse pour la réduire. Effectuez un essai à blanc pour trouver la pression optimale.

L'appareil ne chauffe pas mais l'écran fonctionne, que faire ?

Vérifiez si la plaque chauffante ou le relais est endommagé. Si vous avez les compétences, testez avec un multimètre. Contactez le support VEVOR pour un remplacement de pièce.

Puis-je utiliser cette presse pour d'autres supports que les tasses ?

Oui, elle convient pour les bouteilles de sport, gobelets en plastique ABS et autres objets cylindriques de diamètre ≤ 87 mm et hauteur ≤ 240 mm.

Comment entretenir l'appareil ?

Débranchez toujours l'appareil avant nettoyage. Nettoyez la plaque chauffante et le boîtier avec un chiffon humide non abrasif. Ne jamais immerger dans l'eau ni utiliser de produits chimiques agressifs.

La machine émet une odeur étrange ou de la fumée, que dois-je faire ?

Arrêtez immédiatement l'utilisation et débranchez l'appareil. Vérifiez qu'il n'y a pas de débris ou de matériau étranger sur la plaque. Si l'odeur persiste, contactez le service après-vente.

Où trouver des pièces de rechange ou une assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Les pièces détachées (plaque chauffante, relais, fusible) peuvent être commandées via le même site.

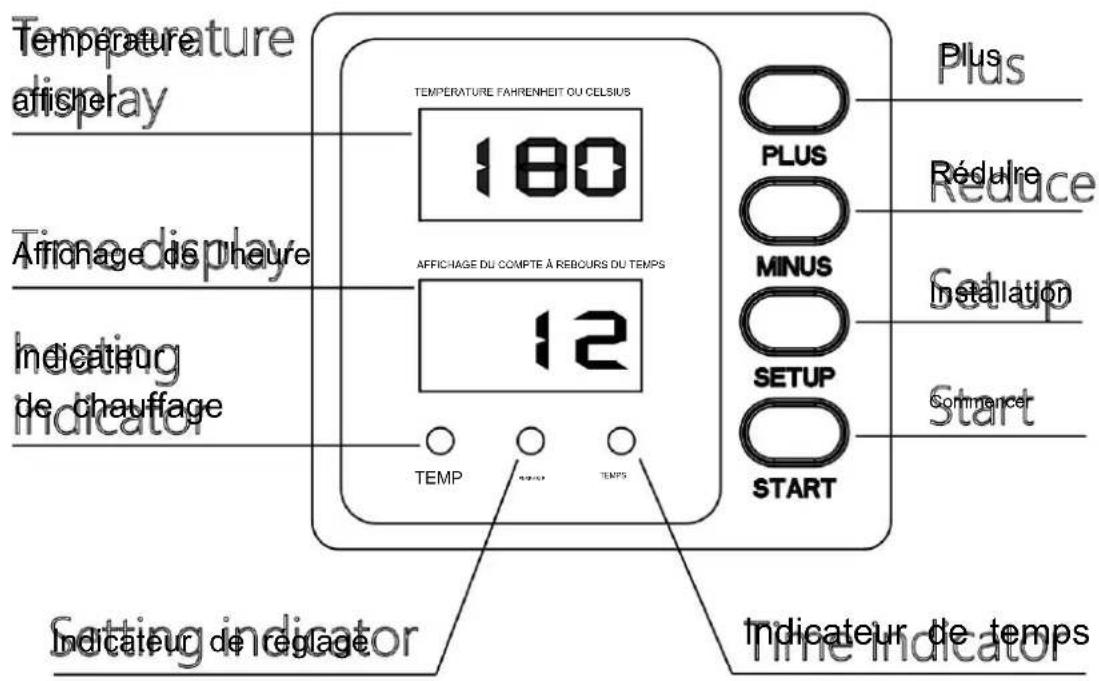

MODE D'EMPLOI CH1924 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

PRESSE A CHAUD

MANUEL D'UTILISATION

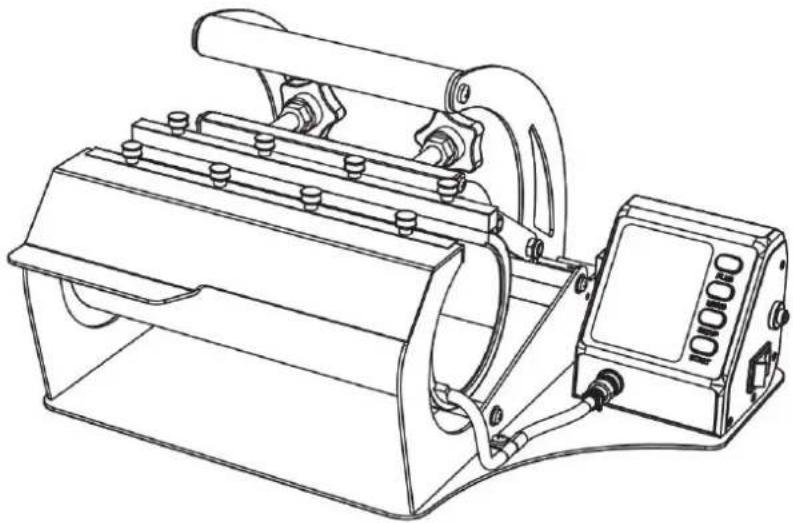

MODÈLE : TLK2420OZ-S

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

Modèle : TLK24020OZ-S

Diamètre max. : 87 mm Longueur max. : 240 mm Une tasse en acier inoxydable pouvant contenir jusqu'à 20 oz peut être fabriquée

BESOIN D'aide? contactez-nous!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Consignes de sécurité

	Description du symboleSymbole
	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, d'avertissement ou de danger. Ignorer cet avertissement peut entraîner un accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, veuillez toujours suivre la recommandation ci-dessous.
	Danger!Risque de blessures corporelles ou de dommages environnementaux !Risque de choc électrique ! Risque de blessures corporelles par choc élec
	ÉLIMINATION CORRECTE :Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indiqu que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole.Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte destiné au recyclage des appareils électriques et électroniques.

Lisez tous les avertissements de sécurité, instructions, illustrations et

spécifications fournis avec cet appareil électrique.

Le non-respect de toutes les instructions ci-dessous peut entraîner un choc

électrique, un incendie et/ou des blessures graves.

Avertissement:

Lors de l'utilisation d'appareils électriques, des précautions de sécurité de base doivent toujours être respectées, notamment les suivantes :

1. Gardez l'appareil débranché lorsque vous le déplacez.
2. Gardez l'appareil débranché lors de l'installation des accessoires.
3. Placer sur une plate-forme plane et stable et fonctionner dans des conditions ventilées.
4. Portez un équipement de protection spécial lors de l'utilisation de la machine
5. N'utilisez pas cette machine dans un endroit dangereux.
6. Ne pas utiliser lorsque la machine ne fonctionne pas correctement.
7. Ne démontez pas et ne réparez pas cette machine.
8. N'utilisez pas de prise secteur inadaptée.
9. Ne touchez pas la plaque chauffante lorsque la machine chauffe
10. Ne pas utiliser dans un environnement humide ou en contact avec de l'eau.

Infiltrer du liquide dans la machine pour éviter un incendie ou un choc électrique causé par un court-circuit.

1. N'utilisez pas une alimentation électrique qui ne correspond pas à la tension nominale. Une alimentation électrique qui ne correspond pas à la tension spécifiée peut provoquer un incendie ou un choc électrique.
2. Assurez-vous que la machine est mise à la terre afin de ne pas causer de blessures corporelles
3. Ne touchez pas la tige rotative ou la partie roulement avec vos doigts pendant l'utilisation en cas de blessures.
4. Si la machine n'est pas utilisée pendant une longue période, veuillez débrancher le cordon d'alimentation de la prise.
5. N'utilisez pas la machine pendant les orages ou les éclairs pour éviter d'endommager la machine.
6. Placez la machine en douceur sur la table ignifuge et éloignez-la des objets inflammables et explosifs.
7. Si la machine fume, émet une odeur particulière, devient bruyante et présente d'autres conditions anormales, veuillez cesser de l'utiliser.
8. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont sous surveillance ou ont reçu des instructions concernant l'utilisation de l'appareil de manière sûre et comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance
9. Afin d'éviter tout danger dû à une réinitialisation involontaire du disjoncteur thermique, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ni connecté à un circuit régulièrement allumé et éteint par le service public.

Informations FCC

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris celles qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produit.

Remarque : ce produit a été testé et jugé conforme aux limites d'un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radioélectrique. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière.

Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Brancher le produit sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

SPÉCIFICATION

Marque	VEVOR®
Modèle	TLK2420OZ-S
Taille de la plaque chauffante	9,4 x 9 pouces (24 x 23 cm)
Plage de température	32-450 °F (0-232 °C)
Plage de minuterie	0-999 secondes
Tension / Puissance	120 V ~ 60 Hz 500 W pour les utilisateurs américains
	230 V ~ 50 Hz 500 W pour les utilisateurs européens

A. puissance de connexion et paramètres.

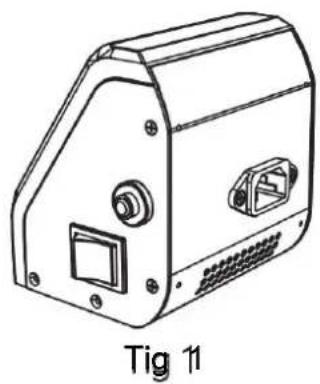

1. Connectez l'appareil à une alimentation électrique de 120 V ou 230 V en fonction de la tension indiquée sur l'emballage de l'appareil. Allumez l'interrupteur principal.

(Remarque : l'équipement doit être mis à la terre avec un fil de terre).

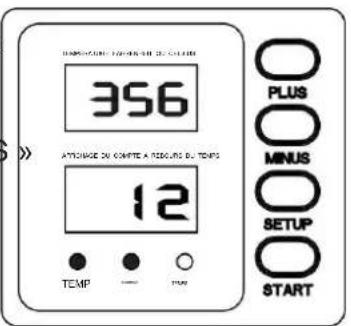

1. Cliquez sur « SETUP » pour passer au mode de réglage de la température, la valeur de la température de l'écran clignote (comme indiqué sur la Figure 2), cliquez sur le bouton « PLUS » pour augmenter la température définie, cliquez sur le bouton « MOINS » pour baisser la température définie.

Lorsque la température souhaitée est réglée, cliquez à nouveau sur « SETUP » pour quitter le mode de réglage de la température.

(Maintenez enfoncé le bouton « PLUS » ou « MOINS » pour augmenter ou diminuer rapidement la valeur).

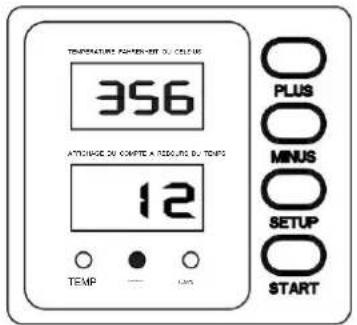

1. Cliquez deux fois sur « SETUP » pour passer en mode de réglage de l'heure, la valeur de la durée de l'écran clignote (comme indiqué sur la figure 3), cliquez sur le bouton « PLUS » pour augmenter la durée de travail définie, cliquez sur le bouton « MOINS » pour diminuer la durée de travail définie. Lorsque la durée souhaitée est définie, cliquez à nouveau sur « SETUP » pour quitter le mode de réglage de l'heure.

(Maintenez enfoncé le bouton « PLUS » ou « MOINS » pour augmenter ou diminuer rapidement la valeur).

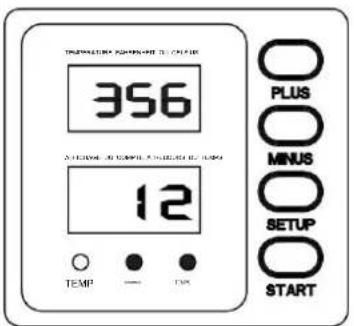

1. Après avoir attendu 10 à 15 minutes, l'appareil chauffe jusqu'à la température réglée et l'indicateur de chauffage s'éteint, l'équipement arrête de chauffer.

Tig 3

Tig 4

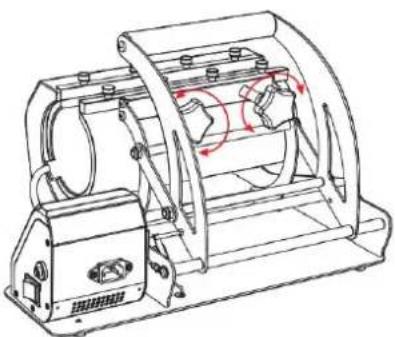

1. Réglez le volant à bouton, essayez de fermer l'appareil plusieurs fois pour l'ajuster à la position appropriée pression, tournez le volant dans le sens des aiguilles d'une montre pour augmenter la pression de l'appareil ; tournez le volant dans le sens inverse des aiguilles d'une montre pour réduire la pression de l'appareil jusqu'à la pression appropriée.

1. Enveloppez la surface de la tasse avec du papier transfert par sublimation et collez-la avec du ruban adhésif haute température. Placez la tasse dans le coussin chauffant, ajustez la pression à un point approprié et appuyez fermement sur la poignée. Allumez l'interrupteur, puis réglez la température et le temps. Attendez que la chaleur se termine. Retirez la tasse lorsque vous entendez un bip et terminez le transfert.

Tig 6

B. commutation f/c.

Appuyez sur le bouton « MOINS » pour attendre 5 secondes, puis passez à ; A l'inverse, appuyez sur le bouton « MOINS » pour attendre 5 secondes et passez en ;

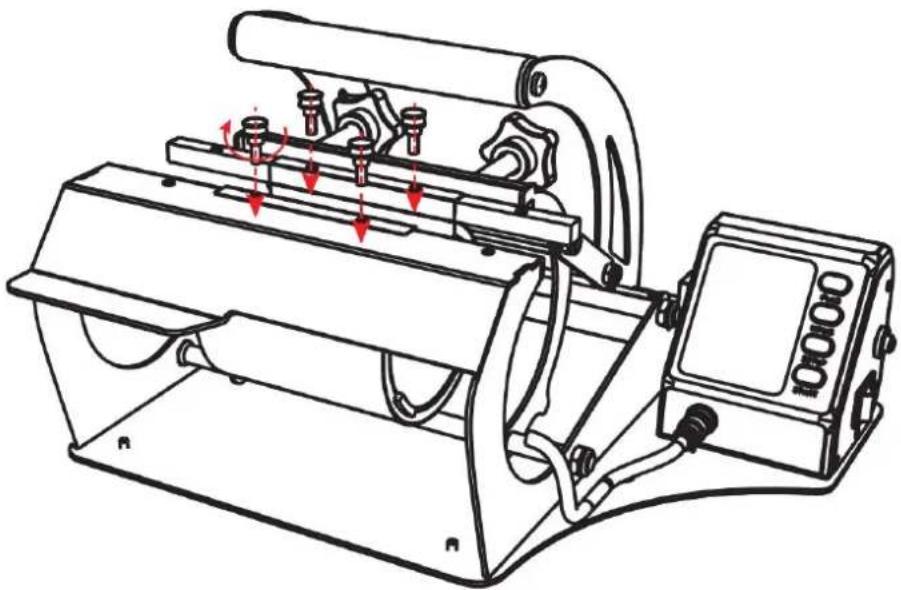

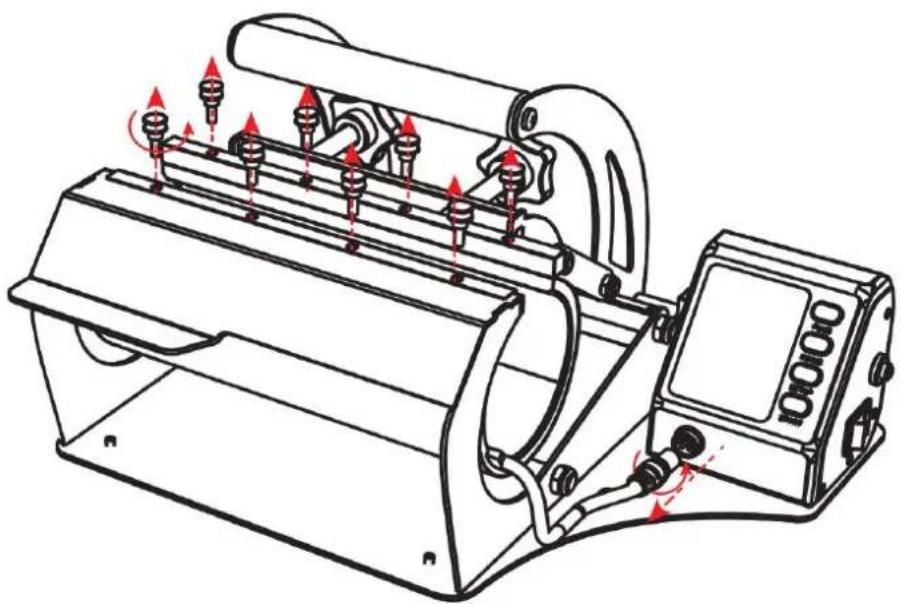

Pièces de rechanceurs

1. Débranchez l'alimentation électrique principale, tournez dans le sens inverse des aiguilles d'une montre pour libérer le casque de sécurité de la prise d'air et retirez la prise d'air du contrôleur. Tournez les vis à main dans le sens inverse des aiguilles d'une montre, retirez les huit vis à main une par une et retirez les accessoires de chauffage.

1. Installez les nouvelles pièces de la machine, prenez l'une des quatre vis de verrouillage de rotation dans le sens des aiguilles d'une montre pour fixer le coussin chauffant. Insérez la fiche aéronautique dans le contrôleur de connexion approprié à l'angle droit, puis faites tourner le casque de sécurité de la fiche aéronautique dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit verrouillé, puis ouvrez l'interrupteur d'alimentation principal pour qu'il fonctionne normalement.

Tasse magique	Tasse magique	Bouteille de sport
	180 (360) 180s180 (360)	180s (360) 60s
Tasse à vide de 20 OZ	Tasse à vide de 20 OZ	Gobelet en plastique ABS
180 (360) 60s 180 (360)	60s	170°C (338) 25 s

Problème	Cause	Méthode de traitement
Impossible de chauffer, mais l'écran s'affiche normalement.	Plaque chauffante ou relais endommagé.	Vérifiez que la plaque chauffante ou le relais ne sont pas endommagés.
Couleur insuffisante, image décolorée.	Température insuffisante/ Temps de chauffe insuffisant.	Régler la température / augmenter le temps de chauffe.
Couleursombre; image floue.	Temps de pressage trop long ou température trop élevée.	Régler la température / augmenter le temps de chauffe.
La machine ne fonctionne pas après la mise sous tension.	La prise touche bien ou le fusible brûle.	Vérifiez si la prise touch bien.
		Vérifiez si le fusible brûle.
La température réelle dépasse la température définie.	Relais déconnecté.	Relais déconnecté, remplacer le relais.
