SJY-H12151M - Pressa a caldo Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pressa a caldo
Marca	Vevor
Modello	SJY-H12151M
Dimensioni della piastra riscaldante	12 x 15 pollici (30 x 38 cm)
Intervallo di temperatura	0-250°C (32-480°F)
Intervallo di tempo	0-999 secondi
Tensione	120V~60 Hz / 220-240V~50 Hz a seconda della variante
Potenza	1150 W (120V) / 1050 W (220-240V)
Display	Doppio display digitale (temperatura e timer)
Funzioni principali	Regolazione temperatura, regolazione tempo, conto alla rovescia, indicatore riscaldamento, regolazione pressione
Accessori inclusi	Pressa per piatti 8 e 10 pollici, pressa per tazze 6/12/17/30 oz, telaio per tazze, tappetino in silicone
Tipo di stampa	Trasferimento termico, sublimazione, DTF
Regolazione pressione	Pulsante rotante (senso orario aumenta, antiorario diminuisce)
Sicurezza	Messa a terra, spegnimento automatico dopo l'uso, zona non calda di 5 cm sui bordi
Materiale	Metallo, silicone (tappetino)
Utilizzo previsto	Stampa su T-shirt, tazze, piatti, berretti, ecc.
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno umido, non immergere

Domande frequenti - SJY-H12151M Vevor

Come regolare la temperatura sulla pressa a caldo Vevor SJY-H12151M?

Premere una volta SET. Lo schermo superiore mostra 'SP'. Utilizzare i tasti ▲ o ▼ per aumentare o diminuire la temperatura. Premere di nuovo SET per confermare.

Come regolare il tempo di pressatura?

Dopo aver regolato la temperatura, premere una seconda volta SET. Lo schermo superiore mostra 'ST'. Utilizzare ▲ o ▼ per impostare il tempo in secondi (0-999). Premere SET per confermare.

Come calibrare la pressione della pressa?

Ruotare la manopola della pressione in senso antiorario per diminuire la pressione. Posizionare un foglio sul piano inferiore, chiudere la pressa e tirare il foglio. Regolare la manopola in senso orario finché il foglio non si muove più. Questa è la pressione media raccomandata.

Cosa fare se il trasferimento è sfocato o parziale?

Un motivo sfocato può essere dovuto a un tempo di trasferimento troppo lungo o a una distribuzione irregolare del calore. Assicurarsi che la pressione sia uniforme e rispettare le impostazioni raccomandate. Per una sfocatura parziale, verificare che la piastra riscaldi uniformemente.

Come sostituire il tappetino della piastra di cottura?

Scollegare la macchina. Rimuovere il vecchio tappetino in silicone. Posizionare il nuovo tappetino di dimensioni appropriate (8 o 10 pollici) sul piano. Fissare il motivo con nastro adesivo ad alta temperatura. Impostare la temperatura a 200°C e il tempo a 15 minuti per fissare il tappetino.

Quali sono le precauzioni di sicurezza essenziali?

Utilizzare la macchina su una superficie piana e ignifuga. Indossare guanti resistenti al calore. Non toccare la piastra riscaldante durante l'uso. Scollegare la macchina prima di spostarla o cambiare gli accessori.

Come passare da Celsius a Fahrenheit?

Premere tre volte SET. Lo schermo superiore mostra 'CF'. Se lo schermo inferiore indica 'C' (Celsius), premere ▲ o ▼ per passare a 'F' (Fahrenheit). Premere SET per salvare.

Quali temperatura e tempo sono raccomandati per una T-shirt?

Le impostazioni tipiche per una T-shirt in cotone sono: 180-200°C (temperatura) e 30-60 secondi (tempo), a seconda del tipo di trasferimento utilizzato. Preriscaldare la T-shirt per 3-5 secondi per eliminare le pieghe.

Cosa fare se la macchina fuma o emana odore?

Un leggero fumo è normale durante il primo utilizzo (residui di fabbricazione). Se il fumo persiste o appare un odore di bruciato, fermare immediatamente e scollegare la macchina. Verificare che nulla sia a contatto con la piastra riscaldante. Contattare il supporto se il problema persiste.

Come pulire la pressa a caldo?

Scollegare la macchina e lasciarla raffreddare completamente. Pulire la piastra riscaldante e le superfici esterne con un panno umido. Non utilizzare prodotti abrasivi o acqua che potrebbe penetrare all'interno. Asciugare accuratamente prima del successivo utilizzo.

MANUALE UTENTE SJY-H12151M Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MACCHINA PER PRESSA A CALDO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima dei risparmi che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi di punta e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se risparmi addirittura la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

MACCHINA PER PRESSA A CALDO

MODELLO: SJY-H12151M / SJY-H15151M

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Simbolo	Descrizione del simbolo
	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorando questo avviso può causare un incidente. Per ridurre il rischio di lesioni, incendi o folgorazioni, seguire sempre le istruzioni raccomandazioni mostrate di seguito.
	SMALTIMENTO CORRETTO:Questo prodotto è soggetto alle disposizioni della normativa europea Direttiva 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede raccolta differenziata dei rifiuti nell'Unione Europea. Questo si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere scartati con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettron dispositivi.

AVVERTIMENTO

1. Le avvertenze devono essere seguite attentamente per evitare lesioni personali e un uso improprio potrebbe causare scosse elettriche, incendi, lesioni personali e altri danni.

1) Tenere la macchina scollegata dalla presa elettrica quando la si sposta.

2) Tenere la spina scollegata durante l'installazione degli accessori.

3) Collocare su una piattaforma piana e stabile e operare in condizioni di ventilazione.

4) Indossare speciali dispositivi di protezione durante l'uso della macchina.

5) Non utilizzare questa macchina in luoghi pericolosi.

6) Non utilizzare la macchina se non funziona correttamente.

7) Non smontare e riparare questa macchina.

8) Non utilizzare una presa CA non adatta.

9) Non toccare la piastra riscaldante quando la macchina è in fase di riscaldamento.

10) Non utilizzare in ambienti umidi o a contatto con l'acqua. Non infiltrarsi

liquido nella macchina per prevenire incendi o scosse elettriche causate da cortocircuiti.

11) Non utilizzare un alimentatore che non soddisfi la tensione nominale. Un'alimentazione che non soddisfa la tensione specificata può causare incendi o scosse elettriche. 12) Assicurarsi che la macchina sia collegata a terra per non causare danni alla persona. 13) Non toccare l'asta rotante o la parte del cuscinetto con le dita durante l'uso in caso di lesioni. 14) Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione dalla presa. 15) Non utilizzare la macchina durante temporali o fulmini per evitare danni alla macchina. 16) Posizionare la macchina in modo uniforme sul tavolo ignifugo e tenerla lontana da oggetti infiammabili ed esplosivi. 17) Interrompere l'utilizzo se la macchina emette fumo, odori particolari, diventa rumorosa o si trova in altre condizioni anomale. 18) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza

Se hanno ricevuto supervisione o istruzioni riguardanti l'uso del

l'apparecchio in modo sicuro e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione

19) Attacco tipo X: se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o gruppo speciale disponibile presso il produttore o il suo agente di assistenza. 20) Per evitare pericoli dovuti al ripristino involontario del relè termico,

Questo apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, o collegato a un circuito che viene regolarmente acceso e spento dall'utilità.

Si prega di spegnere l'alimentazione quando si collega o si scollega il connettore.

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente di utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente di operare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un

dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che

interferenze non si verifichino in una particolare installazione. Se questo prodotto causa

interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, si incoraggia l'utente a provare a correggere l'

interferenza mediante una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Contenuto

1. SPECIFICHE.... 6
2. SCHEMA DEL PRODOTTO....7
3. PANNELLO DI CONTROLLO....8
4. ELENCO DELLE PARTI....9
5. ELENCO DEI CONTENITORI PER IL TELAIO DELLA PRESSA PER TAZZE....10
6. FASI DI INSTALLAZIONE PER IL TELAIO DELLA PRESSA PER TAZZE......11
7. FASI DI MONTAGGIO E UTILIZZO....13
8. METODO DI FUNZIONAMENTO DEL REGOLATORE DI TEMPERATURA......14
9. METODI DI STAMPA....16
10. SOSTITUIRE IL TAPPETINO DELLA TEGLIA DA COTTURA....18
11. SOSTITUIRE IL TAPPETINO DEL TAPPO DI COTTURA....19
12. SOSTITUIRE IL SOTTOBICCHIERE DA FORNO....21
13. PARAMETRO CONSIGLIATO....23
14. RISOLUZIONE DEI PROBLEMI PER LA QUALITÀ DEL TRASFERIMENTO....24

1. SPECIFICHE

Modello	Modello SJY-H12151M		Modello SJY-H15151M
Dimensione del calore	12x15 polliciDimensioni: 30×38 cm		15x15 pollici(38×38cm)
Prodotto
Temperatura certoAllineare	32-480°F (0-250ÿ)		32-480°F (0-250ÿ)
TempoAllineare	0-999 secondi		0-999 secondi
Voltaggio	120V~60 Hz	220-240V~50 Hz	120V~60 Hz	220-240V~50 Hz
Energia 1050W	1150W		1400W	1350W

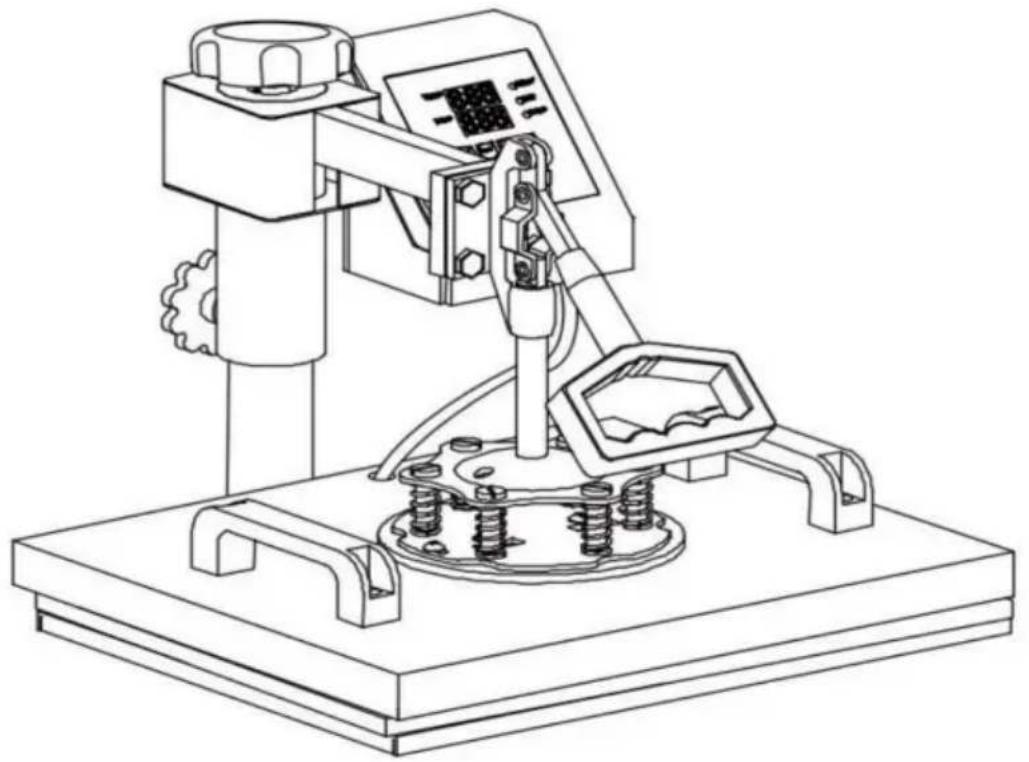

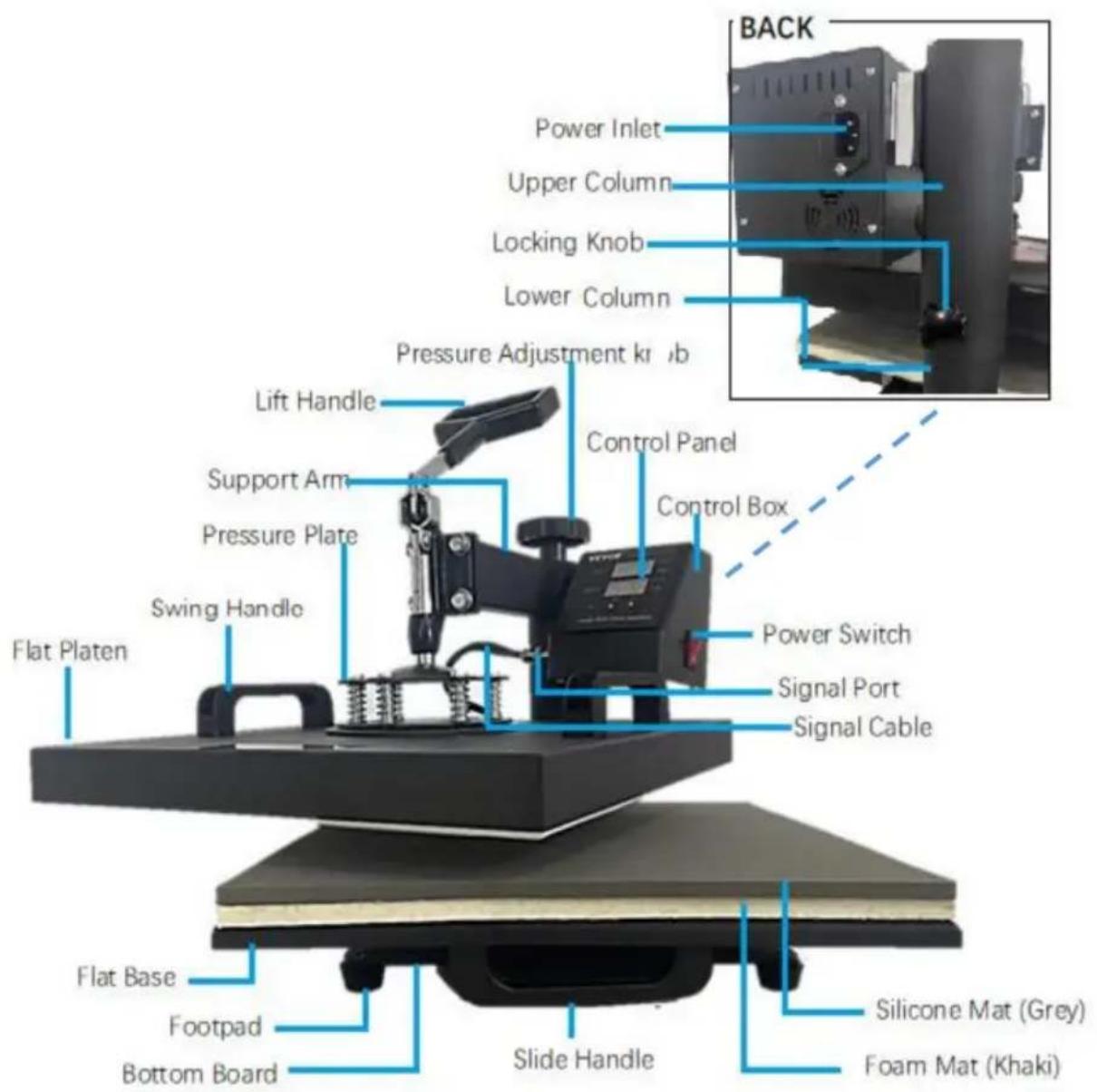

2. SCHEMA DEL PRODOTTO

Display Aree	Superiore Visualizza i valori della temperatura o i parametri nomi.
	Inferiore Visualizza i valori del timer o le impostazioni dei parametri.
Indicatore Luci	OUT Indica che il riscaldamento è in funzione.
	WORK Indica che il conto alla rovescia è in corso. °F
	Indica i valori della temperatura in Fahrenheit.
	°C	Indica i valori della temperatura in gradi Celsius.
Funzione Pulsanti	IMPOSTATO	Entra/esce dai menu dei parametri primari o conferma le impostazioni quando viene premuto.
		Entra/esce dai menu dei parametri secondari o conferma le impostazioni se tenuto premuto.
	ÿ	Aumenta i valori o converte le impostazioni in menu dei parametri.
	ÿ	Avvia/Arresta/Resetta il conto alla rovescia
		Diminuisce i valori o converte le impostazioni in menu dei parametri

A: Pressa per piastre da 8 pollici Allegato	B: Pressa per piastre da 10 pollici Allegato	C: Piastra di stampa arcuata
D: Base curva	E: Telaio per pressa per tazze	F: Pressa per tazze da 6 once Allegato
H: Pressa per tazze da 30 oncel: Pressa per tazze da 12 once Allegato	J: Pressa per tazze da 17 once Allegato

	Parte A	Parte B	Parte C	Parte E	Parte F	Parte H	Parte I		Parte J
5in1 y	6in1	y	y	y	y		y
y 8in1	y	y	y	y	y	y	y
		y	y	y	y	y	y	y	y

1. ELENCO CONTENUTO TELAIO PRESSA PER TAZZE

Nessuna immagine		Componente	Quantità
ÿ		Testa rotonda 5*6mm viti	18
ÿ		Tubo tondo	3
ÿ		pannello laterale	2
ÿ		biliardo a quattro buche	1
ÿ		manico dritto	1
ÿ		Elementi riscaldanti per tazze	1
ÿ		Macchina Yuan da 8*12mm viti	4
ÿ		Manopola di regolazione	1
ÿ		striscia piana	1

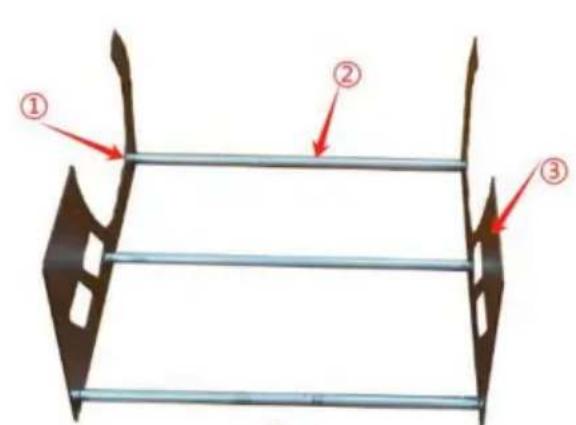

6. FASI DI INSTALLAZIONE PER IL TELAIO DELLA PRESSA PER TAZZE

1. Fasi di installazione

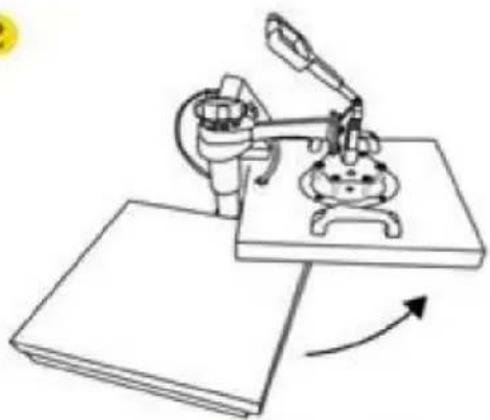

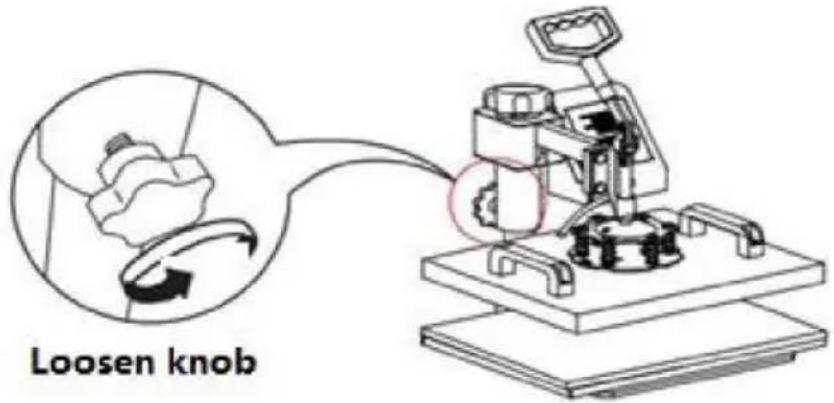

7. FASI DI MONTAGGIO E UTILIZZO

1

2

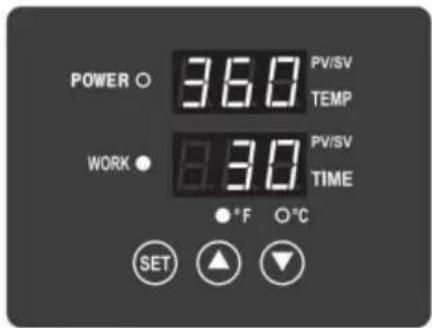

8. METODO DI FUNZIONAMENTO DEL REGOLATORE DI TEMPERATURA

1. Accendere l'interruttore di alimentazione, mostra la temperatura attuale e sono in aumento.
2. Guida all'impostazione dei parametri:

- Impostazione della temperatura:

Premere "SET" una volta, il display digitale sullo schermo superiore mostrerà "SP", il lo schermo inferiore mostrerà l'ultimo valore di temperatura impostato, premere "ÿ" per aumentare valore della temperatura, premere "ÿ" per diminuire il valore della temperatura.

Ad esempio, puoi impostare il valore della temperatura su 300 gradi Fahrenheit, quel valore è per verificare se la tua centralina è in buone condizioni.

Nota bene: tenendo premuti a lungo "+" e "-", il valore della temperatura cambierà rapidamente.

- Impostazione dell'orario di lavoro:

Premere nuovamente "SET", il display digitale sullo schermo superiore mostrerà "ST", lo schermo inferiore mostrerà il valore dell'ultimo tempo di pressione. Premere "+" per aumentare il valore del tempo, premere "-" per diminuire il valore del tempo di pressione.

• Trasferimento tra gradi Celsius e Fahrenheit

Premere il pulsante "SET" per la terza volta, il display digitale sullo schermo superiore mostrerà "CF".

Situazione 1: Se lo schermo inferiore mostra "C", l'unità di temperatura corrente è Celsius. Premere "+" o "-" per convertire l'unità in "F" (F è Fahrenheit). Premere "SET" ancora una volta per salvare l'impostazione.

Situazione 2: se lo schermo inferiore mostra "F", premere "SET" per salvare l'impostazione.

Impostazione del tempo di conto alla rovescia

1. Quando si preme la piastra riscaldante verso il basso, inizia la stampa, quindi premere "+": il tempo di lavoro impostato verrà conteggiato automaticamente alla rovescia.
2. Quando il tempo è scaduto, il cicalino emetterà un segnale acustico. Sollevare la maniglia e quindi recuperare l'oggetto e completare la stampa del regalo fai da te. (Se la maniglia è difficile da sollevare, è possibile ruotare in senso antiorario il regolatore di pressione per diminuire la pressione.)
3. Una volta che la pressa a caldo ha terminato il conto alla rovescia di stampa, il contatore conterà una volta.

È normale che il cuscinetto in silicone generi una piccola quantità di fumo quando il prodotto viene utilizzato, e scomparirà da solo dopo essere stato riscaldato più volte.

- Suggerimento prima dell'uso

La manopola di regolazione della pressione controlla la quantità di forza che verrà applicata per spingere l'immagine trasferita nelle fibre dell'indumento.

In senso orario aumenta la pressione. In senso antiorario la diminuisce. · Il pannello di controllo sulla faccia superiore destra dell'involucro è dove

Imposta i requisiti di calore e i tempi del tuo progetto. Questi varieranno a seconda del vinile o della carta transfer utilizzata. La maniglia apre e chiude le piastre riscaldate superiore e inferiore della pressa girevole.

Come calibrare la tua macchina per pressatura a caldo

1. Ruotare la manopola della pressione in senso antiorario alcune volte per abbassare la pressione sui piatti.
2. Posizionare un foglio di carta sul fondo del piatto.
3. Chiudere la pressa rotante utilizzando la maniglia.
4. Tirare la carta.
5. Se la carta si muove, ruotare la manopola in senso orario e riprovare.
6. Riprova e ripeti finché la carta non si muove più. Questo è il tuo

pressione "media". Dall'impostazione "media", la pressione alta sarà

in senso orario da uno a due giri. La bassa pressione sarà in senso antiorario da uno a due giri. (Il numero di giri dipenderà dallo spessore dell'indumento.)

9. METODI DI STAMPA

1. Regolare la pressione in base alle proprie esigenze (fare riferimento al suggerimento "Come calibrare" della tua macchina per pressatura a caldo). Collega il cavo di alimentazione e accendi l'interruttore di alimentazione su ON.
2. La temperatura inizierà a salire automaticamente. In questo momento puoi impostare la temperatura di trasferimento e il tempo di pressatura.
3. Una volta che la temperatura sale alla temperatura impostata, il cicalino emetterà un suono "BEEP".
4. Posizionare l'oggetto (ad esempio la maglietta) sul piano della pressa. Tirare verso il basso la maniglia per premere l'oggetto. Quindi premere il pulsante "ÿ" per avviare il conto alla rovescia.
5. Attendere che il tempo finisca con un lungo suono del cicalino. (Nota: ci saranno circa 5 secondi di tempo affinché il lungo cicalino ti avvisi che è terminato; dopodiché, 5 secondi perché il breve segnale acustico apparirà per avvisarti se vuoi continuare il prossimo lavoro.)
6. Completare il lavoro ed estrarre l'oggetto.
7. Spegnere l'interruttore di alimentazione.

Nota: metodo di assemblaggio della maniglia scorrevole

Spegnere l'alimentazione ed estrarre il tappetino. Si consiglia di indossare guanti resistenti al calore quando si tolgono i vestiti o toglierli dopo 2-3 minuti. Fare attenzione al calore.

Precauzioni: l'area a 5 cm dal bordo della piastra riscaldante non è una zona di timbratura calda.

Se si utilizza carta termoadesiva, è sufficiente ricoprire la parte superiore con un foglio protettivo per evitare residui di pattern.

Suggerimenti:

1. Se si tratta di una maglietta, appiattirla preriscaldandola per 3-5 secondi per rimuovere pieghe e umidità, stirando allo stesso modo i vestiti. 2. È meglio mettere un panno bianco sulla carta da trasferimento per evitare segni inutili quando si imposta una temperatura troppo alta.

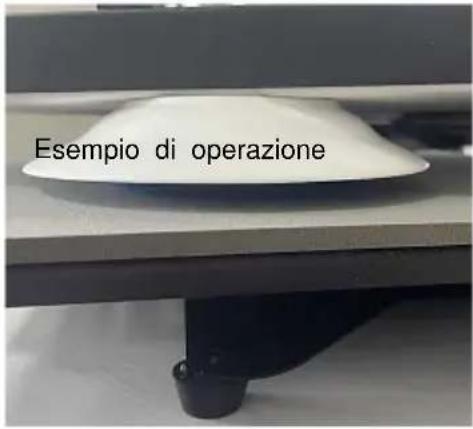

10. SOSTITUIRE IL TAPPETINO DELLA TEGLIA DA COTTURA

1. Utilizzare nastro ad alta temperatura per fissare il modello sul vassoio, quindi coprirlo con un tappetino in silicone di dimensioni adatte (8 pollici o 10 pollici).

1. Una volta raggiunta la temperatura impostata, mettere il vassoio sul letto della pressa. (Tappetino in silicone opposto al fondo, fondo del vassoio opposto alla piastra riscaldante). Si consiglia di impostare il tempo di conto alla rovescia di circa 15 minuti (900 s). P.S. Fare riferimento a "esempio di operazione"

1. Rimuovere la piastra riscaldante e adagiarla sul piatto, tenendo il lato senza cuscinetto in gel di silice rivolto verso l'esterno e verso l'alto.

Tempo di conteggio: 900 secondi.

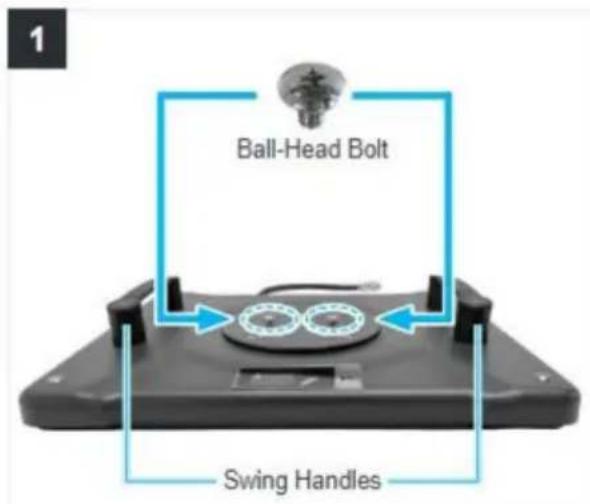

11. SOSTITUIRE IL TAPPETINO DEL TAPPO DI COTTURA

La temperatura è troppo bassa, la pressione non è corretta, oppure non è premuto abbastanza a lungo.

Modello sfocato: un tempo di trasferimento troppo lungo provoca la proliferazione.

Parte sfocata del modello: il calore era errato.

Distribuiti attraverso la piastra riscaldante.

Prevedere più tempo tra le operazioni di stampa.

La distribuzione della pressione può anche essere la causa, che può essere impostata sui quattro regolatori della superficie della piastra.

Si prega di notare che sono state impostate in fabbrica e non dovrebbe essere necessario apportare modifiche.

Si prega di notare che sono state impostate in fabbrica e non dovrebbe essere necessario apportare modifiche.

Non dovrebbe essere necessario apportare modifiche.

Superficie opaca del motivo: la pressione è troppo elevata o la temperatura è troppo alta.

Il tempo di trasferimento del modello Scarred è troppo lungo.

Colore del motivo diverso: la pressione non è corretta oppure la carta da trasferimento è di scarsa qualità.

Carta adesiva: la temperatura è troppo alta o l'inchiostro di stampa è scadente.

Ps. Il materiale Partten utilizza sempre carta termoadesiva e pellicola DTF.

Si prega di controllare il tempo di rimozione suggerito dal film DTF per evitare che un'ora di rimozione errata causi errori.

Video tutorial

Metodo di funzionamento del regolatore di temperatura

Tutorial sulla sostituzione del sensore di temperatura

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
