Marque	Vevor
Modèle	CW-3000
Type de produit	Refroidisseur d'eau industriel
Usage	Professionnel uniquement
Tension d'alimentation	AC 220-240 V / AC 120 V
Fréquence	50 / 60 Hz
Puissance	80 W
Méthode de refroidissement	Refroidissement par eau
Capacité du réservoir d'eau	12 L
Débit maximal	12 L/min
Puissance de la pompe	30 W
Niveau sonore	≤ 80 dB
Matériau principal	Fer, aluminium
Sécurité	Protection contre les surintensités, alarme de débit
Affichage	Température en temps réel
Ventilation	Double ventilateur à air forcé
Type de refroidisseur	Condenseur professionnel
Entretien	Nettoyer régulièrement la gaze anti-poussière
Contenu de l'emballage	Refroidisseur, manuel, cordon d'alimentation, 2 joints d'étanchéité, prise de sortie de signal d'alarme
Garantie	Certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - CW-3000 Vevor

Comment installer le refroidisseur CW-3000 ?

Placez le refroidisseur sur une surface plane et stable dans un endroit sec et bien ventilé. Remplissez le réservoir d'eau via l'entrée jusqu'au niveau vert (80-100 mm du bord). Raccordez les tuyaux d'entrée et de sortie à votre équipement laser. Branchez l'alimentation et allumez. Vérifiez les fuites.

Quelle eau utiliser dans le refroidisseur ?

Utilisez de l'eau de refroidissement en circulation de type scellé (ex: eau déminéralisée ou distillée). Pour les équipements en acier au carbone, ajoutez un inhibiteur de corrosion. En région froide, utilisez un antigel non corrosif. Ne pas utiliser d'eau du robinet non traitée pour éviter le calcaire.

Que faire si le voyant rouge d'alarme de débit s'allume ?

L'alarme indique un débit d'eau insuffisant. Vérifiez d'abord le niveau d'eau dans le réservoir : il doit être dans la zone verte. Si le niveau est bas, ajoutez de l'eau. Vérifiez aussi que les tuyaux ne sont pas pliés ou obstrués.

Comment nettoyer le filtre à air ?

Débranchez l'appareil. Retirez la grille d'entrée d'air et la gaze anti-poussière. Lavez la gaze à l'eau claire et laissez-la sécher complètement avant de la remettre en place. Effectuez cette opération régulièrement pour assurer une bonne dissipation thermique.

Puis utiliser le refroidisseur sans eau ?

Non, strictement interdit. Le fonctionnement sans eau endommagerait la pompe et le système. Assurez-vous toujours que le réservoir est rempli avant de mettre sous tension.

Pourquoi le ventilateur ne tourne-t-il pas ?

Le ventilateur démarre automatiquement lorsque la température de l'eau atteint environ 20°C et se suspend à environ 10°C. Si la température est basse, le ventilateur peut être inactif. C'est normal pour économiser l'énergie.

Comment vidanger l'eau du refroidisseur ?

Pour une longue période d'inactivité ou avant transport, ouvrez le bouchon de vidange (port d'éjection) situé en bas du réservoir. Laissez l'eau s'écouler complètement. Refermez le bouchon après vidange.

Que faire si le fusible saute ?

Débranchez l'appareil. Repérez le boîtier à fusible sur le connecteur d'alimentation. Ouvrez-le et vérifiez le fusible. Remplacez-le par un fusible de même calibre. Si le problème persiste, vérifiez la stabilité de la tension d'alimentation.

Quelle est la distance minimale autour de l'appareil pour la ventilation ?

Laissez un espace d'au moins 30 cm autour de l'appareil et assurez-vous que les entrées et sorties d'air (paroi arrière) sont à au moins 10 cm de tout obstacle.

Le refroidisseur peut-il être utilisé avec un réservoir ouvert ?

Non, le système nécessite un circuit fermé et scellé. L'utilisation avec un bassin ou un seau ouvert n'est pas adaptée car la circulation ne sera pas assurée correctement.

MODE D'EMPLOI CW-3000 Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

REFROIDISSEUR D'EAU INDUSTRIEL MANUEL DE L'UTILISATEUR

MODÈLE : CW-3000

Avertissement : Pour réduire le risque de blessure, l'utili doit lire attentivement le manuel d'instructions.

Le réfrigérateur CW-3000 est conçu selon le système de refroidissement avant international, adapté à la machine de gravure laser, à la machine de gravure etc.

1. Le réservoir d'eau scellé par pulvérisation d'eau intégré peut être sans poussière pendant une longue période, garantissant que le pipeline ne s'entartre pas, de sorte que l'équipement laser !
2. Le réservoir d'eau scellé par pulvérisation d'eau intégré peut utiliser l'eau pendant une longue période sans poussière, garantir que le pipeline n'est pas calcaire et rendre le fonctionnement de l'équipement laser sûr.
3. Affichage en temps réel de la température, compréhension précise l'état de fonctionnement du laser.
4. La fonction d'alarme d'erreur de débit d'eau qui peut être émise v l'extérieur peut protéger l'appareil laser à temps.
5. Condenseur professionnel, refroidissement à air forcé à double ventilateur, forte dissipation thermique, haute efficacité, effet de refroidissement stable.

WARN

Il est strictement interdit de brancher et de faire fonctionner le refroidisseur sans alimentation en eau.
Le refroidisseur doit être placé dans un environnement sec et bien ventilé, loin des sources de chaleur.
Tenez l'appareil à au moins 30 cm, en gardant la distance entre le disque et l'entrée d'air à au moins 10 cm de l'obstacle à la sortie sur la paroi arrière du congélateur.
Si le refroidisseur doit être hors service pendant une longue période ou avant le transport, l'eau du refroidisseur doit être vidangée.

Pour protéger l'appareil laser, lorsque la température de l'eau est d'environ 10 degrés Celsius, le ventilateur sera suspendu et lorsque température de l'eau atteint 20 degrés Celsius, le ventilateur commencera à fonctionner.

USAGE PROFESSIONNEL UNIQUEMENT !

Cet appareil ne doit pas être utilisé par un enfant ou une personne présentant des déficiencies physiques, sensorielles ou physiques, sensorielles ou physiques, ou un manque d'expérience et de connaissances, à moins qu'une supervision ou des instructions ne soie données et que l'enfant soit

il est interdit de jouer avec des appareils électriques !

L'eau en circulation du refroidisseur d'eau doit utiliser un récipient sce pour une utilisation normale, tel que l'eau de refroidissement du tube. Les récipients non scellés ne peuvent pas circuler, comme les bassins d'eau, les seaux ne peuvent pas être utilisés pour faire circuler l'eau refroidissement avec les refroidisseurs d'eau.

SPECIFICATIONS

Modèle	CW-3000
tension	AC220-240V	AC120V
fréquence	50Hz	60Hz
pouvoir	80 W
Méthode de refroidissement	Refroidissement par eau
des bruits	≤ 8 0dB
Capacité du réservo d'eau	12L
Débit maximal	12L/min
Puissance de la pompe	30W
Le matériau principa	Fer, aluminium
Sécurité	Protection contre les surintensités , alarme débit

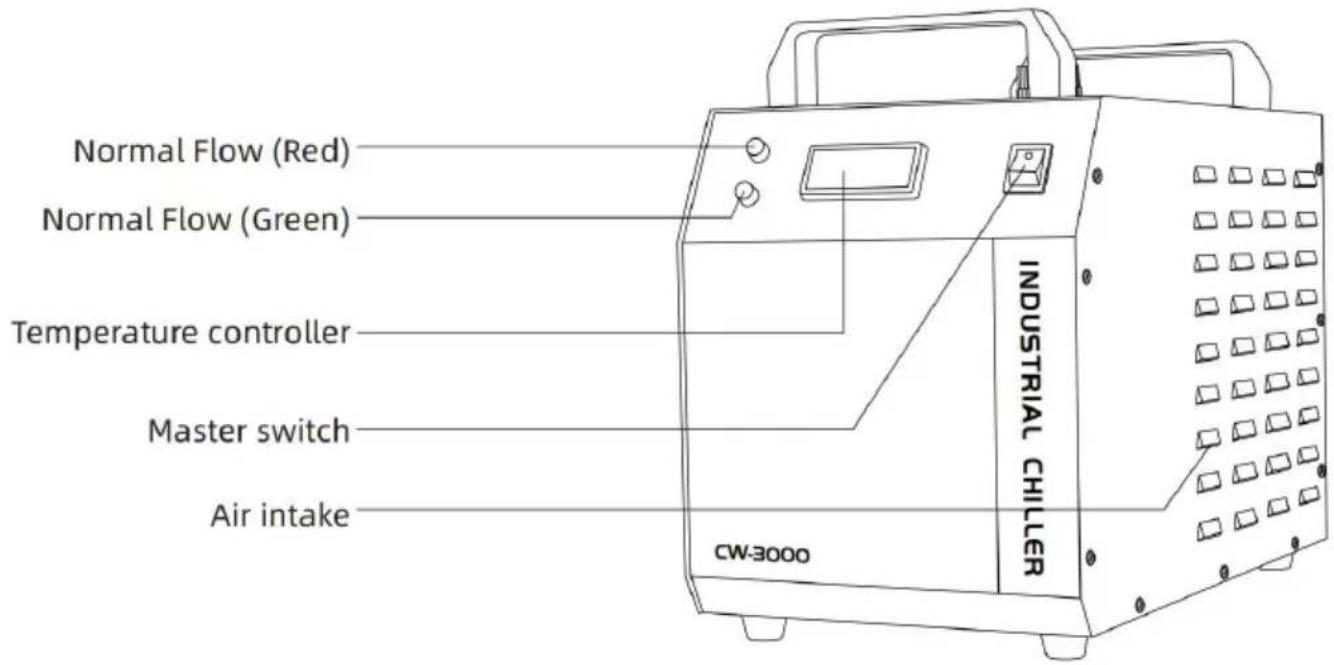

ILLUSTRATION OF THE DEVICE

devant

L'installation de ce refroidisseur industriel est très simple.

La première installation d'une nouvelle machine peut être effectuée en suivant ces étapes :

	2.OUVREZ L'ENTRÉE D'ALIMENTATION EN EAPOUR FOURNIR DE L'EAU DEREFROIDISSEMENT (NE PAS DÉVERSERL'EAU !).Observez la jauge de niveau d'eau et ajoutezlentement en prenant soin de ne pas laisser l'édéborder ! Pour le refroidissement des équipemen acier au carbone, une quantité appropriée dpour eau de refroidissement (eau anticorrosion)être ajoutée à l'eau. Les utilisateurs des régionsfroides doivent utiliser un antigel non corrosif.
	3.RACCORDEZ LES TUYAUX D'ENTRÉE ET DSORTIE SELON LES CONDITIONS DU SYSTÈN
4.BRANCHEZ LE CORDON D'ALIMENTATION SUR L'ALIMENTATIÉLECTRIQUE ET ALLUMEZ LE REFROIDISSEUR.La pompe fonctionnera après avoir allumé le refroidisseur pour lafois. Il y aura beaucoup de bulles d'air à l'intérieur des conduites feront parfois fonctionner l'alarme. Après quelques minutes d'utilisatrefroidisseur fonctionnera normalement. Veuillez vérifier les conduites d'eau et les joints de raccordement pour vous assurer qu'il n'y a fuite.
	5.VÉRIFIEZ LE NIVEAU D'EAU DANS LERÉSERVOIR.Veuillez revérifier le niveau d'eau. Il peut êternécessaire de réalimenter l'eau après quelquesminutes d'utilisation, car l'air présent dans la co d'eau a été expulsé. Vérifiez à nouveau le sysde circulation d'eau et colmatez la fuite si le r d'eau continue de baisser. (80 mm à 100 mmsurface)

Afin de garantir que l'équipement ne sera pas endommagé lorsque le circulation de l'eau de refroidissement est hors de contrôle, les refroidisseurs de la série CW-3000/3000Pro sont dotés d'une protection par alarme de faible débit.

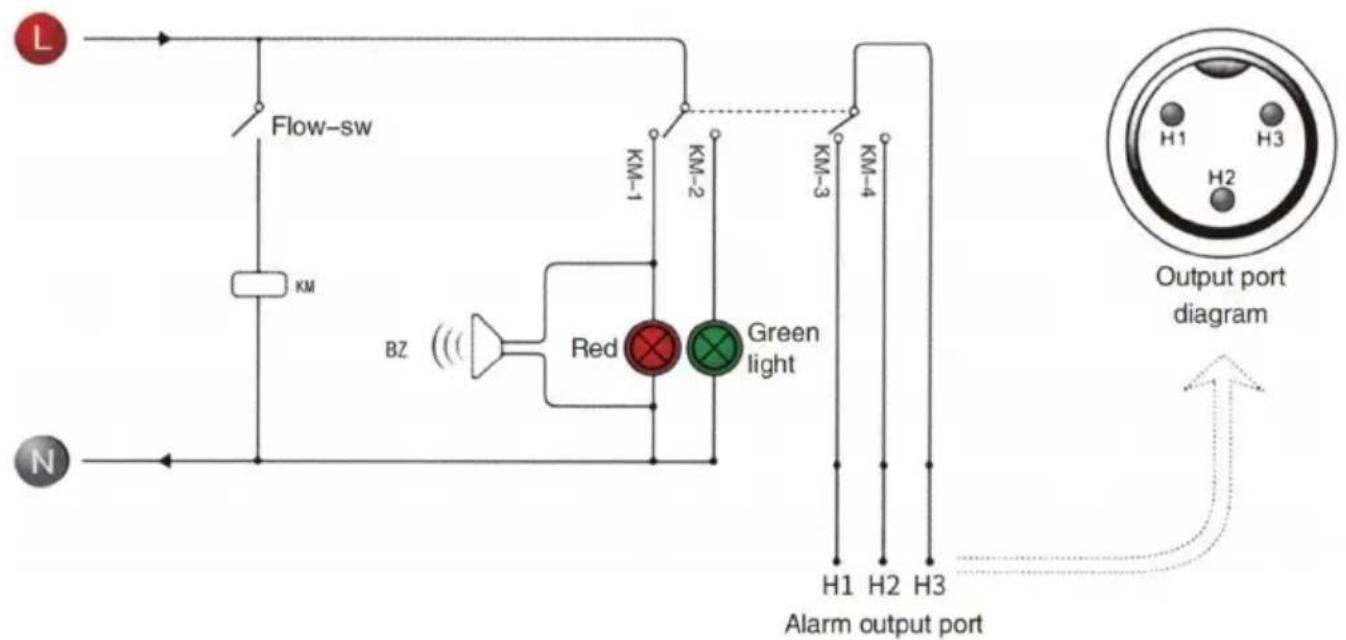

1. PORT DE SORTIE D'ALARME DE DÉBIT ET SCHÉMA DE CÂBLA

1. LA CAUSE DE L'ALARME DE DÉBIT ET LE FONCTIONNEMENT ÉTAT DE L'EAU DE REFROIDISSEMENT EN CIRCULATION

Remarque : l'alarme de débit est connectée au relais normalement ou et au contact du relais normalement fermé, et le courant de fonctionnement doit être inférieur à 5 A et la tension de fonctionnement inférieure à 300 V.

SIMPLE TROUBLESHOOTING

FAUTE	CAUSE DE LA DÉFAILLANCE	RÉSOLUTION
La machine est allumée mais pas sous tension	Le cordon d'alimentation n'est pas branché en place	Vérifiez que le connecteur d'alimentation et la fiche d'alimentation sont bien branchés en bon contact.
	Le fusible est grillé	Retirez la boîte à fusibles du connecteur d'alimentation du refroidisseur. Vérifiez le fusible. Remplacez le fusible de rechange nécessaire et vérifiez si la tensio d'alimentation est stable ; Vérifiez que le connecteur d'alimentationfiche d'alimentation sont bien branchés et en bon contact.
Alarme de débit (voyant rouge sur panneau) Utiliser directement les conduites d'eau	Le niveau d'eau du rése de stockage est trop bas	Vérifiez l'affichage de la jauge de niveau d'eau. Ajoutez de l'eau jusqu'au niveau indiqué dans la verte : et vérifiez l'étanchéité du tuyau de circulation d'eau.
Connectez-vous à la sortie et à l'er d'eau. Il n'y a toujours pas de débit	Le tuyau de circulation d'est bouché ou le tuyau plié et déformé	Vérifier les canalisations de circulation d'eau
Alarme de température ultra élevée	Colmatage de la gaze anti-poussière, mauvaise dissipation thermique	Débranchez et lavez régulièrement gaze anti-poussière
	Mauvaise ventilation des sorties d'air et des entré d'air	Assurez-vous que les sorties d'air les entrées d'air sont bien ventilé
	La tension est extrêmeme basse ou instable	Améliorez le circuit d'alimentation utilisez un régulateur de tension
Alarme de température ambiante ultra élevée	La température de l'environnement de fonctionnement est trop élevée	Assurez-vous que la machine fonctionne en dessous de 40°C
Égoutter lentement lors du changeme d'eau	Le port d'éjection n'est pouvert	Ouvrir le port d'injection

PACKING SLIP

①.Refroidisseurs industriels × 1
②.Manuel d'utilisation×1
③. Cordon d'alimentation × 1
④.Cerceaux d'étanchéité × 2
⑤. Prise de sortie de signa d'alarme × 1
