MANUALE UTENTE CW-3000 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

REFRIGERATORE D'ACQUA INDUSTRIALE MANUALE D'USO

MODELLO: CW-3000

Avvertenza: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.

Il frigorifero CW-3000 è progettato secondo il sistema di raffreddamento avanz internazionale, adatto per macchine per incisione laser, macchine per incisione CNC, ecc.

1. Il serbatoio dell'acqua sigillato con spruzzo d'acqua integrato può essere utilizzato a lungo senza polvere, garantendo che la tubazione non si incrosti, in modo che l'attrezzatura laser!
2. Il serbatoio dell'acqua sigillato con spruzzo d'acqua integrato può utilizzare l'acqua per lungo tempo senza polvere, garantire che la tubazione non sia incrostata e rendere sicuro il funzionamento dell'apparecchiatura laser.
3. Visualizzazione in tempo reale della temperatura, comprensione accurata dello stato di funzionamento del laser.
4. La funzione di allarme di errore del flusso d'acqua che può essere emessa all'esterno può proteggere il dispositivo laser in tempo.
5. Condensatore professionale, raffreddamento ad aria forzata a doppia ventola, forte dissipazione del calore, alta efficienza, effetto di raffreddamento stabile.

WARN

È severamente vietato collegare e far funzionare il refrigeratore senza alimentazione idrica.
Il refrigeratore deve essere collocato in un ambiente ben ventilato e asciutto, lontano da fonti di calore.
➢ Tenere il dispositivo ad almeno 30 cm, mantenendo la distanza tra il disco e l'ingresso dell'aria ad almeno 10 cm dall'ostacolo all'uscita dell'aria sulla parete posteriore del congelatore.
Se il refrigeratore deve rimanere fuori servizio per un lungo periodo o prima del trasporto, l'acqua nel refrigeratore deve essere scaricata.

Per proteggere il dispositivo laser, quando la temperatura dell'acqua è di circa 10 gradi Celsius, la ventola verrà sospesa e quando la temperatura dell'acqua sale a 20 gradi Celsius, la ventola inizierà a funzionare.

SOLO PER USO PROFESSIONALE!

Questo dispositivo non deve essere utilizzato da un bambino o da ur persona con disabilità fisiche, sensoriali o fisiche, o con mancanza di esperienza e conoscenza, a meno che non venga fornita supervisione istruzioni e il bambino non sia

non è consentito giocare con gli elettrodomestici!

L'acqua circolante del refrigeratore d'acqua deve utilizzare un contenitori sigillato per l'uso normale, come l'acqua di raffreddamento del tubo la contenitori non sigillati non possono circolare, come i bacini d'acqua, i secchi non possono essere utilizzati per il raffreddamento dell'acqua circolante con i refrigeratori d'acqua.

SPECIFICATIONS

Modello	CW-3000
voltaggio	CA 220-240 V	CA 120 V
frequenza	50Hz	60Hz
energia	80 W
Metodo di raffreddamento	Raffreddamento ad acqua
rumori	≤ 80dB
Capacità del serbatoio dell'acqua	12 litri
Flusso massimo	12 l/min
Potenza della pompia	30 W
Il materiale principali	Ferro, alluminio
Sicurezza	Protezione da sovracorrente , allarme di flu

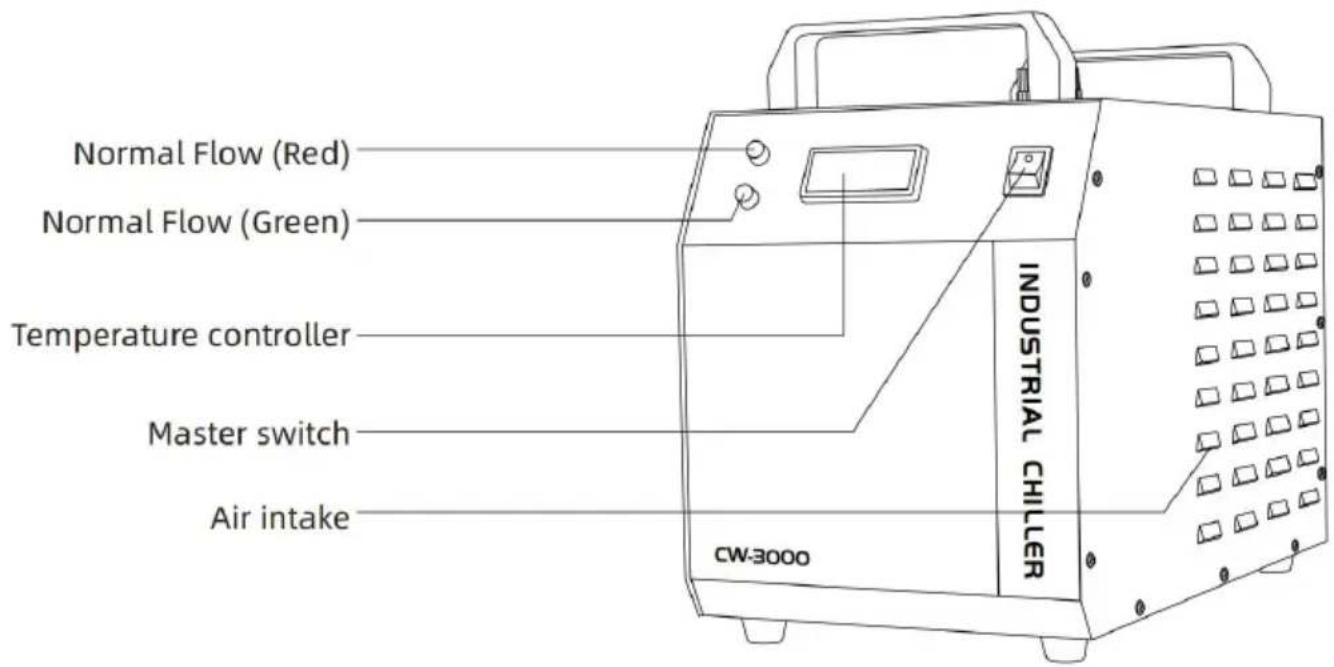

ILLUSTRATION OF THE DEVICE

davanti

Installare questo refrigeratore industriale è molto semplice.

La prima installazione di una nuova macchina può essere effettuata seguendo questi passaggi:

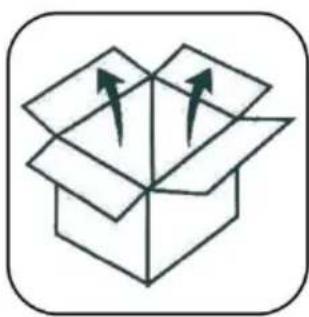

①.APRIRE LA CONFEZIONE PER VERIFICARE LA MACCHINA È FISSA E TUTTI GLI ACCES NECESSARI SONO COMPLETI.

	2.APRIRE L'INGRESSO DELL'ACQUA PER FORNIRE ACQUA DI RAFFREDDAMENTO (NON VERSARE L'ACQUA!).Osservare l'indicatore del livello dell'acqua e aggiungere acqua lentamente, facendo attenzione non farla traboccare! Per il raffreddamento delle apparecchiature in acciaio al carbonio, è necess aggiungere all'acqua una quantità adeguata di additivo per l'acqua di raffreddamento (acqua anticorrosione). Gli utenti nelle regioni fredde dovrebbero utilizzare antigelo non corrosivo.
	3.COLLEGARE I TUBI DI ASPIRAZIONE E US SECONDO LE CONDIZIONI DELL'IMPIANTO.
4.COLLEGARE IL CAVO DI ALIMENTAZIONE ALL'ALIMENTATORE ACCENDERE IL RAFFREDDATORE.La pompa funzionerà dopo aver acceso il refrigeratore per la prin Ci saranno molte bolle d'aria all'interno dei tubi dell'acqua che occasionalmente faranno funzionare l'allarme. Dopo alcuni minuti di utilizzo, il refrigeratore funzionerà normalmente. Controllare i tubi dell'acqua e i giunti di collegamento per assicurarsi che non vi s perdite.

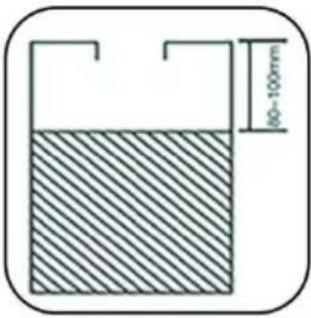

	5.VERIFICARE IL LIVELLO DELL'ACQUA NEL SERBATOIO.Si prega di ricontrollare il livello dell'acqua. Pot essere necessario alimentare nuovamente l'acqua dopo alcuni minuti di utilizzo, poiché l'aria conte nel tubo dell'acqua è stata espulsa. Ricontrolla sistema di circolazione dell'acqua e sigilla la pe se il livello dell'acqua continua a scendere.(80mm-100mm dalla superficie)

Al fine di garantire che l'apparecchiatura non venga danneggiata quando la circolazione dell'acqua di raffreddamento è fuori controllo, i refrigerati della serie CW-3000/3000Pro sono dotati di protezione allarme di fluss basso.

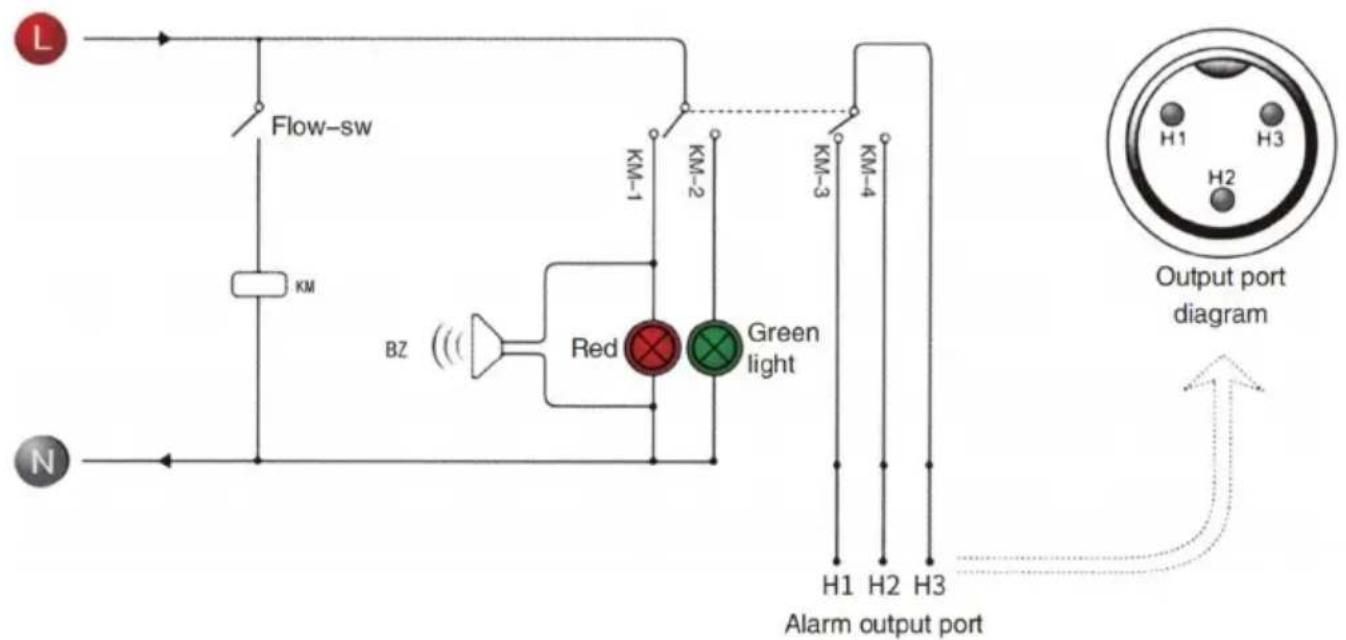

1. PORTA DI USCITA ALLARME FLUSSO E SCHEMA ELETTRICO

Nota: l'allarme di flusso è collegato al relè normalmente aperto e al contatto del relè normalmente chiuso e la corrente di funzionamento c essere inferiore a 5 A e la tensione di funzionamento è inferiore a ;

SIMPLE TROUBLESHOOTING

COLPA	CAUSA DEL GUASTO	RISOLUZIONE
La macchina è accesa ma non alimentata	Il cavo di alimentazione collegato in posizione	Verificare che il connettore e la di alimentazione siano collegati in posizione e in buon contatto.
	Il fusibile è saltato	Estrarre la scatola dei fusibili da connettore di alimentazione del frigorifero. Controllare il fusibile. $ necessario, sostituire il fusibile di riserva e verificare se la tensione alimentazione è stabile; Verificare che il connettore e la spina di alimentazione siano collegati in posizione e in buon contatto.
Allarme flusso (luo rossa sul pannello Utilizzare direttamente i tubi dell'acqua	Il livello dell'acqua nel serbatoio di stoccaggio è troppo basso	Controllare il display dell'indicatore del livello dell'acqua. Aggiungere acqua fino al livello indicato nella zona verde: e controllare la tenu tubo di circolazione dell'acqua.
Collegare all'uscita e all'ingresso dell'acqua anche s Non c'è ancora flusso	Il tubo di circolazione dell'acqua è intasato opp il tubo è piegato e defo	Controllare i tubi di circolazione dell'acqua
Allarme per temperatura ultraelevata	Intasamento della garza antipolvere, scarsa dissipazione del calore	Scollegare e lavare regolarmente garza antipolvere
	Scarsa ventilazione delle uscite e delle prese d'ari	Assicurarsi che le uscite e le pr d'aria siano ben ventilate
	La tensione è estremame bassa o instabile	Migliorare il circuito di alimentazio o utilizzare un regolatore di tensi
Allarme temperatura ambiente ultraelevata	La temperatura dell'ambiente operativo è troppo alta	Assicurarsi che la macchina funz a una temperatura inferiore a 40
Scolare lentamente quando si cambia l'acqua	La porta di espulsione n aperta	Aprire la porta di iniezione

PACKING SLIP

①. Refrigeratori industriali×1
②. Manuale utente×1
③.Cavo di alimentazione×1
④.Anelli di tenuta×2
⑤. Spina di uscita del segr di allarme×1

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Tecnico Supporto e certificato di garanzia elettronica
