Marca	Vevor
Modelo	CW-3000
Tipo de producto	Enfriador de agua industrial
Uso	Solo profesional
Tensión de alimentación	AC 220-240 V / AC 120 V
Frecuencia	50 / 60 Hz
Potencia	80 W
Método de enfriamiento	Enfriamiento por agua
Capacidad del depósito de agua	12 L
Caudal máximo	12 L/min
Potencia de la bomba	30 W
Nivel de ruido	≤ 80 dB
Material principal	Hierro, aluminio
Seguridad	Protección contra sobreintensidades, alarma de caudal
Pantalla	Temperatura en tiempo real
Ventilación	Doble ventilador de aire forzado
Tipo de enfriador	Condensador profesional
Mantenimiento	Limpiar regularmente la malla antipolvo
Contenido del embalaje	Enfriador, manual, cable de alimentación, 2 juntas de sellado, conector de salida de señal de alarma
Garantía	Certificado de garantía electrónico en www.vevor.com/support

Preguntas frecuentes - CW-3000 Vevor

¿Cómo instalar el enfriador CW-3000?

Coloque el enfriador en una superficie plana y estable en un lugar seco y bien ventilado. Llene el depósito de agua a través de la entrada hasta el nivel verde (80-100 mm del borde). Conecte las mangueras de entrada y salida a su equipo láser. Enchufe la alimentación y encienda. Verifique si hay fugas.

¿Qué agua usar en el enfriador?

Use agua de refrigeración en circulación de tipo sellado (ej: agua desmineralizada o destilada). Para equipos de acero al carbono, añada un inhibidor de corrosión. En regiones frías, use un anticongelante no corrosivo. No use agua del grifo sin tratar para evitar la cal.

¿Qué hacer si el indicador rojo de alarma de caudal se enciende?

La alarma indica un caudal de agua insuficiente. Verifique primero el nivel de agua en el depósito: debe estar en la zona verde. Si el nivel es bajo, añada agua. Verifique también que las mangueras no estén dobladas u obstruidas.

¿Cómo limpiar el filtro de aire?

Desenchufe el aparato. Retire la rejilla de entrada de aire y la malla antipolvo. Lave la malla con agua limpia y déjela secar completamente antes de volver a colocarla. Realice esta operación regularmente para asegurar una buena disipación térmica.

¿Puedo usar el enfriador sin agua?

No, estrictamente prohibido. El funcionamiento sin agua dañaría la bomba y el sistema. Asegúrese siempre de que el depósito esté lleno antes de encenderlo.

¿Por qué no gira el ventilador?

El ventilador arranca automáticamente cuando la temperatura del agua alcanza aproximadamente 20°C y se detiene a aproximadamente 10°C. Si la temperatura es baja, el ventilador puede estar inactivo. Esto es normal para ahorrar energía.

¿Cómo drenar el agua del enfriador?

Para un largo período de inactividad o antes del transporte, abra el tapón de drenaje (puerto de expulsión) ubicado en la parte inferior del depósito. Deje que el agua fluya completamente. Vuelva a cerrar el tapón después del drenaje.

¿Qué hacer si el fusible se funde?

Desenchufe el aparato. Localice la caja del fusible en el conector de alimentación. Ábrala y revise el fusible. Reemplácelo por un fusible del mismo calibre. Si el problema persiste, verifique la estabilidad de la tensión de alimentación.

¿Cuál es la distancia mínima alrededor del aparato para la ventilación?

Deje un espacio de al menos 30 cm alrededor del aparato y asegúrese de que las entradas y salidas de aire (pared trasera) estén al menos a 10 cm de cualquier obstáculo.

¿Se puede usar el enfriador con un depósito abierto?

No, el sistema requiere un circuito cerrado y sellado. El uso con un recipiente o cubo abierto no es adecuado porque la circulación no se asegurará correctamente.

MANUAL DE USUARIO CW-3000 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

ENFRIADOR DE AGUA INDUSTRIAL MANUAL DE USUARIO

MODELO: CW-3000

Advertencia: para reducir el riesgo de lesiones, el usar leer atentamente el manual de instrucciones.

El refrigerador CW-3000 está diseñado de acuerdo con el sistema de enfriam avanzado internacional, adecuado para máquinas de grabado láser, máquinas o grabado CNC, etc.

1. El tanque de agua sellado con rociador de agua integrado se pu usar sin polvo durante mucho tiempo, lo que garantiza que la tube se incruste, de modo que el equipo láser.
2. El tanque de agua sellado con rociador de agua integrado puede agua durante mucho tiempo sin polvo, garantizar que la tubería no tenga incrustaciones y hacer que el funcionamiento del equipo lásei sea seguro.
3. Visualización de temperatura en tiempo real, comprensión precisa estado de funcionamiento del láser.
4. La función de alarma de error de flujo de agua que se puede exterior puede proteger el dispositivo láser a tiempo.
5. Condensador profesional, refrigeración por aire forzado con doble ventilador, fuerte disipación de calor, alta eficiencia, efecto de enfriamiento estable.

WARN

Está estrictamente prohibido enchufar y operar la enfriadora sin suministro de agua.
La enfriadora debe colocarse en un ambiente seco y bien ventilado lejos de fuentes de calor.
Sostenga el dispositivo al menos a 30 cm, manteniendo la distanci entre el disco y la entrada de aire al menos a 10 cm del obstáo salida de aire en la pared trasera del congelador.
Si el enfriador va a estar fuera de servicio durante un período prolongado o antes del transporte, se debe drenar el agua del enf

Para proteger el dispositivo láser, cuando la temperatura del agua de alrededor de 10 grados Celsius, el ventilador se suspenderá y cuando la temperatura del agua suba a 20 grados Celsius, el vent comenzará a funcionar.

¡SÓLO PARA USO PROFESIONAL!

Este dispositivo no debe ser utilizado por un niño o una persona co impedimentos físicos, sensoriales o físicos, sensoriales o físicos, o falt experiencia y conocimiento, a menos que se brinde supervisión o instrucción, y el niño sea

¡No está permitido jugar con aparatos eléctricos!

El agua en circulación del enfriador de agua debe utilizar un recipien sellado para uso normal, como el agua de refrigeración de un tubo. Los contenedores sin sellar no pueden circular, como los recipientes de agua, los cubos no se pueden usar para hacer circular agua de refrigeración con enfriadores de agua.

SPECIFICATIONS

Modelo	CW-3000
Voltaje	CA220-240V	CA 120 V.
frecuencia	50Hz	60Hz
fuerza	80W
método de enfriamiento	Refrigeración por agua
ruidos	≤ 8 0dB
Capacidad del tanque de agua	12L
Flujo máximo	12L/minuto
potencia de la bom	30W
El material principal	Hierro, aluminio
Seguridad	Protección contra sobrecorriente , alarma de

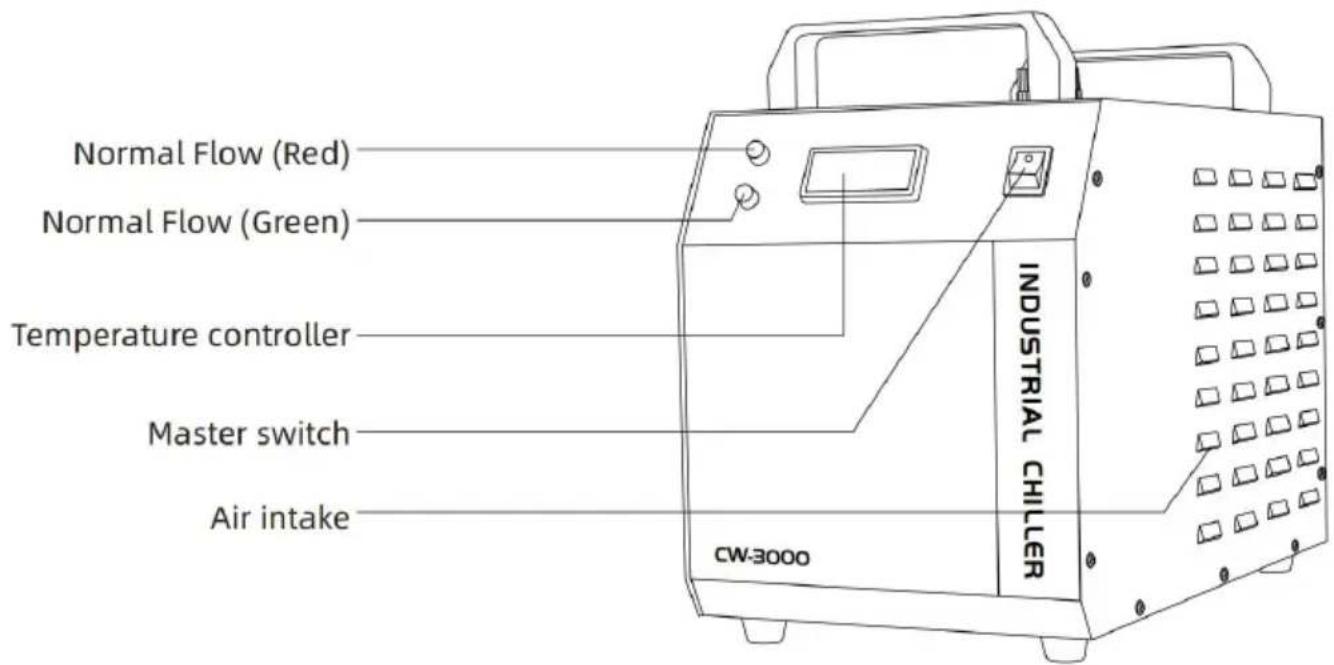

ILLUSTRATION OF THE DEVICE

frente

Instalar esta enfriadora industrial es muy sencilla.

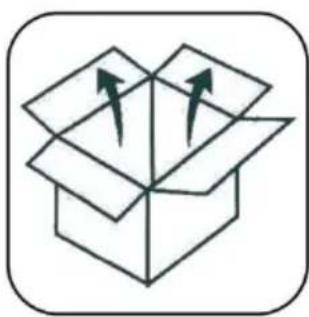

La primera instalación de una máquina nueva se puede realizar sigue estos pasos:

	2.ABRA LA ENTRADA DE SUMINISTRO DE A PARA SUMINISTRAR AGUA DE ENFRIAMIENTO (¡NO DERRAME EL AGUA!).Observe el indicador de nivel de agua y agreg agua lentamente, ¡teniendo cuidado de no dejar el agua se desborde! Para el enfriamiento de de acero al carbono, se debe agregar al agua cantidad adecuada de aditivo para agua de enfriamiento (agua anticorrosión). Los usuarios d regiones frías deben utilizar anticongelante no corrosivo.
	3.CONECTE LAS TUBERÍAS DE ENTRADA Y SALIDA SEGÚN LAS CONDICIONES DEL SISTEMA.
4.ENCHUFE EL CABLE DE ALIMENTACIÓN A LA FUENTE DE ENERGÍA Y ENCIENDA EL ENFRIADOR.La bomba funcionará después de encender la enfriadora por prim Habrá muchas burbujas de aire dentro de las tuberías de agua ocasionalmente harán que la alarma funcione. Después de unos r de uso, la enfriadora funcionará normalmente. Verifique las tubería agua y las juntas de conexión para asegurarse de que no haya

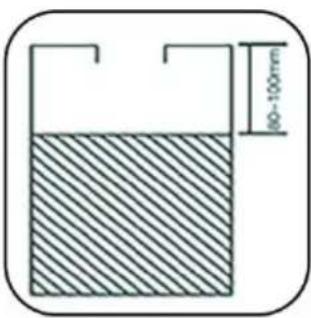

	5.COMPROBAR EL NIVEL DE AGUA EN EL TANQUE.Por favor, vuelva a comprobar el nivel del agu Puede que sea necesario volver a introducir ag después de unos minutos de uso, ya que el a tubería de agua ha sido expulsado. Vuelva a y el sistema de circulación de agua y selle la fu nivel del agua sigue bajando. (80 mm-100 mm la superficie)

Para garantizar que el equipo no se dañe cuando se La circulación agua de refrigeración está fuera de control, las enfriadoras de la seri CW-3000/3000Pro tienen protección de alarma de bajo flujo.

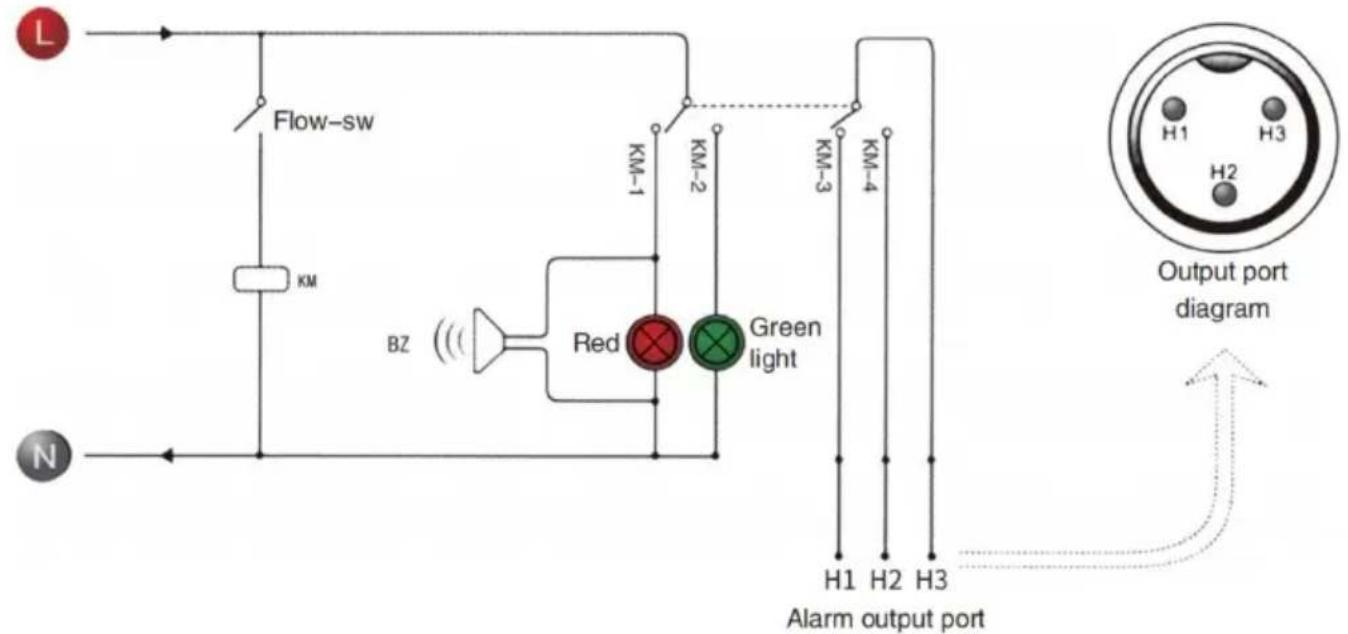

1. PUERTO DE SALIDA DE ALARMA DE FLUJO Y DIAGRAMA DE CABLEADO

1. LA CAUSA DE LA ALARMA DE FLUJO Y EL FUNCIONAMIENTO ESTADO DEL AGUA DE REFRIGERACIÓN CIRCULANTE

Nota: La alarma de flujo está conectada al relé normalmente abierto contacto del relé normalmente cerrado, y se requiere que la corriente trabajo sea inferior a 5 A y el voltaje de funcionamiento sea inferior

SIMPLE TROUBLESHOOTING

FALLA	CAUSA DEL FALLO	RESOLUCIÓN
La máquina está encendida pero no encendida.	El cable de alimentación enchufado en su lugar	Verifique para asegurarse de que conector de alimentación y el enchufe de alimentación estén enchufados en su lugar y en bu contacto.
	El fusible está fundido	Saque la caja de fusibles del conector de alimentación del refrigerador. Verifique el fusible. Reemplace el fusible de repuesto es necesario y verifique si el vo de la fuente de alimentación es estable; Verifique para asegurarseque el conector de alimentación enchufe de alimentación estén enchufados en su lugar y en bu contacto.
Alarma de flujo (I roja en el panel) Utilice las tuberías de agua directamente	El tanque de almacenamiento de nivel agua es demasiado bajo.	Verifique la pantalla del indicador nivel de agua. Agregue agua ha nivel que se muestra en el área verde: y verifique que la tubería circulación de agua no tenga fug
Conecte a la sali y entrada de agua aunque todavía no hay flujo.	La tubería de circulación agua está obstruida o la tubería está doblada y deformada.	Revisar las tuberías de circulación agua.
Alarma de temperatura ultra alta	Obstrucción de la gasa antipolvo, mala disipación del calor.	Desenchufe y lave la gasa antipo con regularidad.
	Mala ventilación de las salidas y entradas de air	Asegúrese de que las salidas y entradas de aire estén bien ventiladas.
	El voltaje es extremadamente bajo o inestable.	Mejore el circuito de alimentación utilice un regulador de voltaje.
Alarma de temperatura ambiente ultra alta	La temperatura ambiente funcionamiento es demasiado alta.	Asegúrese de que la máquina funcione por debajo de 40 °C.
Escurrir lentamente al cambiar el agu	El puerto de expulsión n está abierto	Abra el puerto de inyección

PACKING SLIP

①.Enfriadores industriales×1
②.Manual de usuario×1
③.Cable de alimentación ×
④.Aros de sellado × 2
⑤.Enchufe de salida de señ de alarma × 1
