CW-6000 - Caldera Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Enfriador de agua industrial
Marca	Vevor
Modelo	CW-6000
Alimentación	AC220-240V / AC120V, 50/60 Hz
Potencia	1500 W
Capacidad de enfriamiento	3,2 kW (50 Hz) / 3,5 kW (60 Hz)
Refrigerante	R410a
Nivel de ruido	≤ 8,0 dB (según el manual)
Capacidad del depósito de agua	15 L
Caudal máximo de la bomba	65 L/min
Potencia de la bomba	370 W (220V) / 600 W (120V)
Material principal	Hierro y cobre
Seguridad	Protección contra sobrecorriente del compresor, alarma de flujo, alarma de sobrecalentamiento
Rango de temperatura ajustable	-20°C a 40°C (modo inteligente)
Modos de control	Inteligente y temperatura constante
Filtro de aire	Limpieza regular necesaria
Instalación	Conectar las tuberías de entrada/salida, llenar el depósito de agua
Uso	Solo profesional
Soporte	www.vevor.com/support

Preguntas frecuentes - CW-6000 Vevor

¿Cómo instalar el enfriador CW-6000?

Desembalar la máquina, verificar los accesorios. Abrir la entrada de agua y llenar el depósito (15L) vigilando el indicador de nivel. Conectar las tuberías de entrada y salida según su sistema. Conectar la alimentación y encender el interruptor. La bomba arranca, verificar fugas. Después de unos minutos, ajustar los parámetros del termostato si es necesario.

¿Qué agua usar en el depósito?

Usar agua desmineralizada o destilada preferiblemente. Para equipos de acero al carbono, añadir un anticongelante anticorrosión. En regiones frías, usar un anticongelante no corrosivo. Nunca usar agua del grifo sin tratar para evitar la cal.

¿Por qué suena la alarma y qué hacer?

El código de alarma se muestra (Er1 a Er6). Por ejemplo, Er2 indica una temperatura del agua demasiado alta. Consulte la tabla de códigos de alarma. En caso de alarma, presione cualquier botón para silenciar el zumbador. Corrija la causa (verificar nivel de agua, limpieza del filtro, etc.). Si persiste, contacte al soporte.

¿Cómo ajustar la temperatura del agua?

En funcionamiento normal, presione la tecla SET para ajustar rápidamente F0 (temperatura objetivo) en modo inteligente o constante. Use las teclas ▲▼ para modificar el valor, luego SET para confirmar. Para un ajuste avanzado, mantenga presionado ▲+SET 5s para acceder a los parámetros de usuario.

¿Qué significa el código Er2?

Er2 indica una temperatura del agua demasiado alta. La temperatura del agua supera la temperatura configurada + F2 (diferencia de refrigeración) + F4 (alarma ultra alta). Verificar si la carga térmica es excesiva, si la ventilación es buena y si el filtro de aire está limpio.

¿Cómo limpiar el filtro de aire?

Desbloquear y retirar el filtro (contador de polvo). Limpiarlo con agua tibia y un detergente suave, o con aire comprimido. Dejar secar completamente antes de volver a colocarlo. Un filtro obstruido reduce el rendimiento y puede provocar sobrecalentamiento.

¿Puedo hacer funcionar el enfriador sin agua?

No, está estrictamente prohibido. El depósito debe contener suficiente agua para proteger la bomba. Arrancar sin agua daña la bomba irreversiblemente. Verifique siempre que el nivel de agua esté en el rango verde antes del encendido.

¿Cuál es la garantía del CW-6000?

La garantía se indica en el certificado de garantía electrónico disponible en www.vevor.com/support. En general, Vevor ofrece una garantía limitada. Conserve el comprobante de compra y contacte al soporte para cualquier reclamo.

El enfriador hace ruido, ¿es normal?

Un ruido de funcionamiento es normal (ventilador, compresor, bomba). El nivel de ruido anunciado es ≤ 8,0 dB (manual). Si el ruido se vuelve anormal (chasquidos, chirridos), verificar las fijaciones, la presencia de burbujas en el circuito, o contactar al servicio técnico.

¿Cómo contactar al soporte técnico?

Visite www.vevor.com/support para asistencia técnica y el certificado de garantía electrónico. Allí encontrará preguntas frecuentes, manuales y un formulario de contacto. Prepare su modelo (CW-6000) y número de serie.

MANUAL DE USUARIO CW-6000 Vevor

ENFRIADOR DE AGUA INDUSTRIAL MANUAL DE USUARIO

MODELO: CW-6000

Advertencia: para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

1. ¡ASEGÚRESE DE QUE LA FUENTE DE ENERGÍA Y LA TOMA DE CORRIENTE ESTÉN EN BUEN CONTACTO Y QUE EL CABLE DE TIERRA ESTÉ FIRME!

Aunque la corriente de trabajo promedio del enfriador es pequeña, la corriente de trabajo instantánea a veces puede alcanzar 6 a 10 amperios (la corriente instantánea del modelo de fuente de alimentación AC110V puede ser de hasta 15 amperios).

1. ¡ASEGÚRESE DE QUE EL ENFRIADOR EN FUNCIONAMIENTO TENGA UN VOLTAJE ESTABLE Y NORMAL!

Dado que el compresor de refrigeración es más sensible al suministro de energía y al voltaje, el voltaje de funcionamiento de nuestro producto estándar es de 220 a 240 V (el modelo de 110 V es de 110 a 120 V). Si realmente necesita un rango de voltaje de funcionamiento más amplio, podemos personalizarlo.

1. ¡POR FAVOR, UNA FRECUENCIA DE ENERGÍA NO CORRESPONDIENTE CAUSARÁ DAÑOS AL ENFRIADOR!

Seleccione el modo: 50 Hz o 60 Hz según la situación real.

1. PARA PROTEGER LA BOMBA, ¡ESTÁ ESTRICTAMENTE PROHIBIDO HACER FUNCIONAR LA ENFRIADORA SIN AGUA EN EL TANQUE DE ALMACENAMIENTO!

La nueva máquina se empaqueta después de drenar toda el agua del tanque. Asegúrese de que el tanque tenga suficiente agua y que haya agua en la máquina antes de comenzar; de lo contrario, es fácil dañar la bomba.

Cuando el nivel del agua está por debajo del rango verde (normal) del indicador de nivel de agua, la capacidad de enfriamiento de nuestras enfriadoras disminuye ligeramente. Por lo tanto, asegúrese de que el nivel del agua esté en el rango verde (normal). ¡Está estrictamente prohibido bombear el drenaje circulante!

1. ¡ASEGÚRESE DE QUE LA ENTRADA Y SALIDA DE AIRE ESTÉN

¡BIEN VENTILADAS!

La salida de aire desde el obstáculo hasta la parte trasera de la nevera debe ser de al menos 30 cm, y debe haber al menos 8 cm entre el obstáculo y la salida de aire lateral.

34. ¡EL FILTRO DEBE LIMPIARSE REGULARMENTE!

El medidor de polvo debe desbloquearse y limpiarse; de lo contrario, provoca una obstrucción grave en el enfriador.

35. ¡PRESTE ATENCIÓN AL EFECTO DEL CONDENSADO!

A medida que aumenta la humedad ambiental, cuando la temperatura del agua es inferior a la temperatura ambiente, el condensado creará tuberías circulares y piezas de refrigeración en la superficie del agua. Si esto ocurre, se recomienda ajustar una temperatura del agua más alta o mantener calientes las tuberías conectadas y los componentes de refrigeración.

¡SÓLO PARA USO PROFESIONAL!

Este dispositivo no debe ser utilizado por un niño o una persona con impedimentos físicos, sensoriales o mentales, o falta de experiencia y conocimiento, a menos que se brinde supervisión o instrucción. No se permite que el niño juegue con aparatos eléctricos.

El agua en circulación del enfriador de agua debe utilizar un recipiente sellado para uso normal, como el agua de refrigeración de un tubo láser. Los contenedores sin sellar no pueden circular, como los recipientes de agua, los cubos no se pueden usar para hacer circular agua de refrigeración con enfriadores de agua.

ESPECIFICACIONES

Modelo	CW-6000
Voltaje	CA220-240V	CA 120 V.
frecuencia	50Hz	60Hz
fuerza	15 00W
Capacidad de enfriamiento	3,2 kilovatios	3,5 kilovatios
Refrigerante	R410a
ruidos	≤ 80 dB
Capacidad del tanque de agua	15 litros
Flujo máximo	65 l/min
potencia de la bomba	370W	600W
El material princip	hierro, cobre
Seguridad	Alarma de flujo de protección de sobrecorrier compresor alarma de sobretemperatura

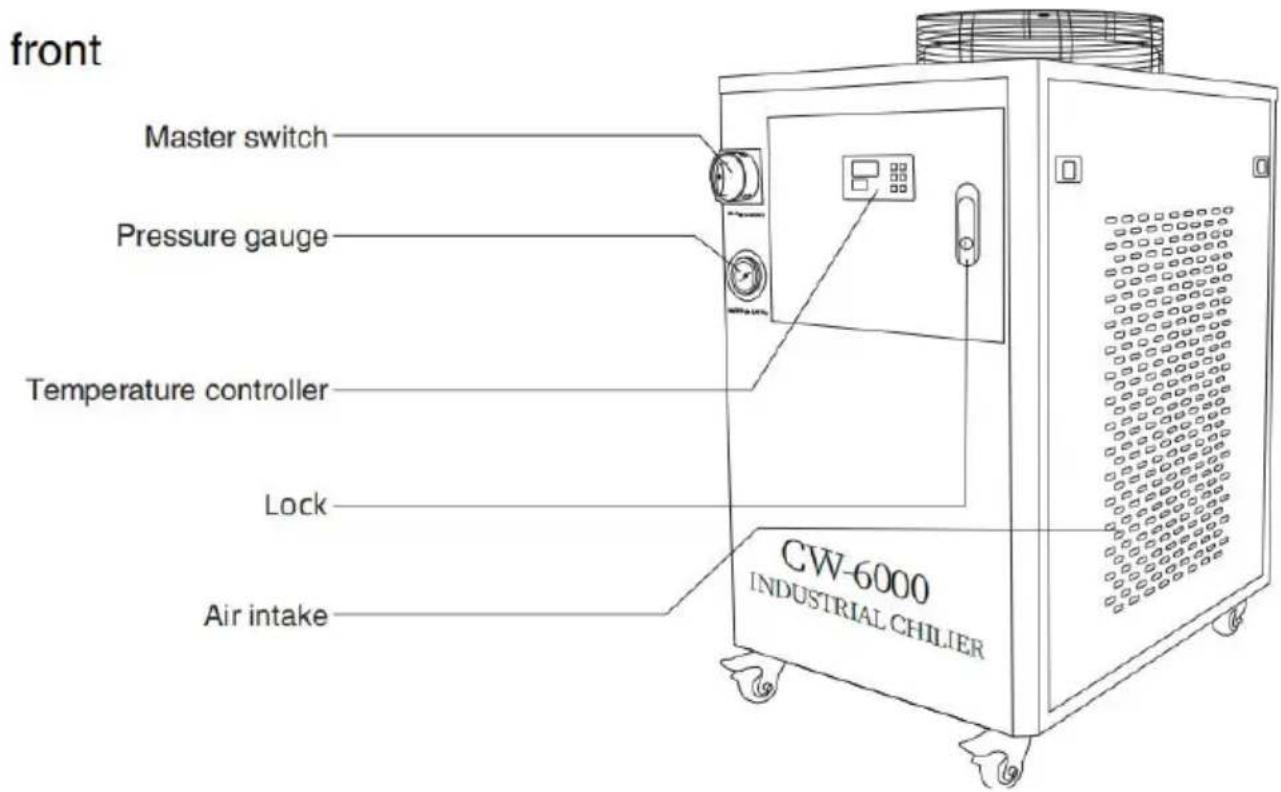

ILUSTRACIÓN DEL DISPOSITIVO

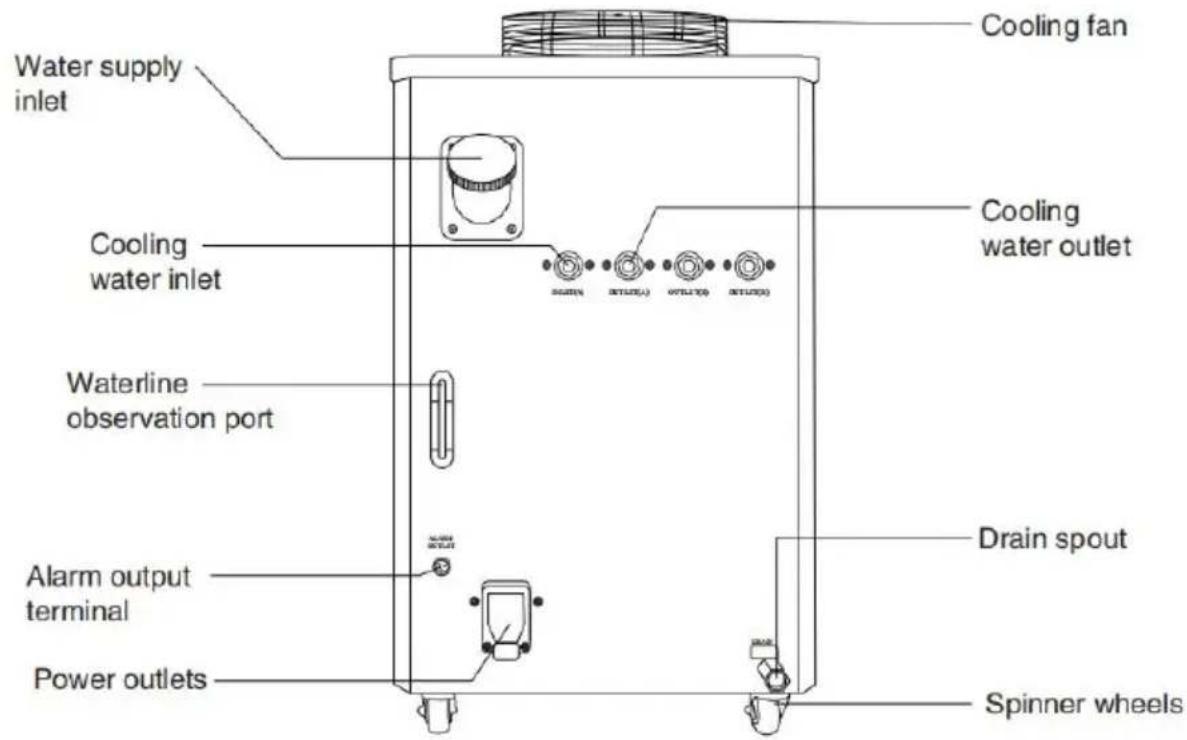

detrás

Instalar esta enfriadora industrial es muy sencilla.

La primera instalación de una máquina nueva se puede realizar siguiendo estos pasos:

	1.ABRA EL PAQUETE PARA COMPROBAR SI MÁQUINA ESTÁ FIJA Y TODOS LOS ACCESO NECESARIOS ESTÁN COMPLETOS.
	2.ABRA LA ENTRADA DE SUMINISTRO DE A PARA SUMINISTRAR AGUA DE ENFRIAMIENTO (¡NO DERRAME EL AGUA!).Observe el indicador de nivel de agua y agreg agua lentamente, ¡teniendo cuidado de no dejar el agua se desborde! Para el enfriamiento de de acero al carbono, se debe agregar al agua cantidad adecuada de aditivo para agua deenfriamiento (agua anticorrosión). Usuarios en fri Las regiones deben utilizar anticongelante no corrosivo.
	3.CONECTE LAS TUBERÍAS DE ENTRADA Y SALIDA SEGÚN LAS CONDICIONES DEL SISTEMA.
4.ENCHUFE LA FUENTE DE ENERGÍA Y ENCIENDA EL INTERRUPTOR DE ENERGÍA. (¡NO ARRANQUES SIN AGUA EN TANQUE!)(1) Se enciende el interruptor de encendido y la bomba de circu enfriador comienza a funcionar. La primera operación puede causa burbujas en la tubería, provocando alarmas ocasionales para el tr pero después de unos minutos de operación, volverá a la normal(2) Después de la primera puesta en marcha, se debe comproba inmediatamente si hay fugas en la tubería de agua.(3) La fuente de alimentación está encendida, si la temperatura o es inferior al valor establecido, es normal que el ventilador y otra de la máquina no funcionen. El controlador de temperatura contro automáticamente el estado de funcionamiento de las válvulas soler del compresor, ventiladores y otros componentes de acuerdo con parámetros de control establecidos.(4) Dado que el reinicio del compresor y otros componentes lleva tiempo, dependiendo de diferentes condiciones, el tiempo varía de segundos a unos minutos, por lo tanto, no apague la alimentació frecuencia y enciéndala.de nuevo.

⑤. COMPROBAR EL NIVEL DE AGUA EN EL TANQUE.

El primer encendido del nuevo enfriador drena en la tubería de agua, provocando una ligera disminución en el nivel del agua, pero para mantener el nivel de agua en el área verde, se permite agregar suficiente agua nuevamente. Observe y registre el nivel de agua actual, verifique nuevamente después de que el enfriador haya estado funcionando durante un período de tiempo y, si el nivel de agua baja significativamente,

vuelva a comprobar si hay fugas en la tubería.

⑥. AJUSTE LOS PARÁMETROS DEL CONTROLADOR DE TEMPERATURA.

La serie CW-5000/5200 utiliza termostatos inteligentes. Normalmente el usuario no necesita ajustarlo. Si es realmente necesario, consulte "Funcionamiento y ajuste de parámetros".

PANEL DE VISUALIZACIÓN Y BOTONES

(1) El tablero de visualización puede mostrar seis dígitos y nueve indicadores de estado (compresor-comp, válvula solenoide-válvula solenoide, varilla calefactora eléctrica, modo inteligente-INT ctrl, modo de temperatura constante-CT ctrl, configuración de parámetros-PARAM set, salida de alarma-salida ALM, temperatura ambiente-temperatura ambiente

retardo de inicio-retraso ST).

En funcionamiento normal, la ventana de visualización superior muestra la temperatura normal del agua y la ventana de visualización inferior muestra la temperatura del agua establecida.

(2) Descripción de los símbolos de visualización:

LUZ	ESTADO	ESTADO	FUNCIÓN O SIGNIFICADO
Indicador del compresor	compensación	brillante	El compresor arranca
		extinguir	El compresor está apagado.
Indicador de válvula solenoide de refrigerante	válvula solenoide	brillante	La válvula solenoide de refrigerante activada.
		extinguir	La válvula solenoide de refrigerante cerrada.
Indicador de varilla calefactora	calefacción	brillante	La varilla calefactora comienza
		extinguir	La varilla calefactora está apagada.
Modo de control inteligente	control INT	brillante	El controlador funciona en modo de control inteligente.
		extinguir	El controlador funciona en modo de control no inteligente.
Modo termostático	control TC	brillante	El controlador funciona en modo de control termostático.
		extinguir	El controlador funciona en modo de control no termostático.
Modo de configuració de parámetros	conjunto de PARAM	brillante	El controlador funciona en modo de configuración de parámetros.
		extinguir	El controlador funciona en modo no paramétrico.
Modo de salida de alarma	Salida ALM	brillante	Estado de salida de alarma
		extinguir	Estado de salida sin alarma
Muestra el estado de temperatura ambiente	Temperatura ambiente	brillante	Muestra el estado de la temperatura ambiente.
		extinguir	Muestra un estado que no es tempe ambiente
Estado de retraso de arranque	retraso ST	brillante	El estado de retraso de arranque es
		extinguir	El dispositivo está en el estado sin de arranque.

INSTRUCCIONES DE TECLAS

DÍGITO	PULSACIÓN DE TECLA	FUNCIÓN	DESCRIPCIÓN DE LA OPERACIÓN
1	FIJAR+Entrar	Fabricante ajuste de parámetros	Mantenga presionada la tecla Enter y la tecla se mostrará "99" después de tres segundos, presione la tecla ▲▼ para modificar la cont "XX" de la configuración de fábrica, presione tecla SET para ingresar a la configuración o menú, puede Modifique la configuración de fáry y podrá cambiar los parámetros (F0-A11). Pr la tecla Enter en cualquier momento para glos parámetros modificados, salir del estado de configuración de parámetros, volver a la pan temperatura y ejecutar de acuerdo con los n parámetros. Si no se presiona ningún botón de 20 segundos, el controlador saldrá automáticamente del estado de configuración parámetros y no guardará los parámetros modificados. Si la contraseña es incorrecta, presione SET para regresar a la pantalla de temperatura.
2	▲+ESTABLECER	Ajustes de parámetros de usuario	1.▲▽ Valor de parámetro de cambio de clave elemento de parámetro de cambio de clave, ◀ ► ingresar clave guardar salir.2. Presione y mantenga presionada la tecla primero y luego presione el botón SET al m tiempo durante cinco segundos. La ventana límite superior muestra "00" y la ventana de visualización inferior muestra "PAS". En este momento, presione ▲▼ para seleccionar la contraseña que se ha configurado y luego p la tecla SET, si la contraseña es correcta, ventana de visualización inferior muestra el elemento de parámetro F0 y la ventana de visualización superior muestra el valor del parámetro de F0 e ingresa al estado de configuración. , lo que indica que el controla encuentra ahora en el estado de configuración parámetros. Si la contraseña es incorrecta, s devolverá la visualización de la temperatura. Después de ingresar al estado de configurado presione las teclas izquierda y derecha para cambiar el elemento del parámetro a su vez presione la tecla ▲▼ para cambiar el valorparámetro del elemento del parámetro. Presid tecla Intro en cualquier momento, guarde los parámetros modificados, salga del estado de configuración de parámetros, vuelva a la parte de temperatura y ejecute de acuerdo con los nuevos parámetros. Si no se presiona ningún dentro de 20 segundos, el controlador saldrá automáticamente del estado de configuración parámetros y no guardará los parámetros modificados. En el estado de configuración o parámetros, presionar SET no responde
3	▲+▼	Restaurar rápidamente la configuración de fábrica	Cuando la alimentación esté encendida y en pantalla normal, cuando la temperatura no es configurada, presione y mantenga presionado botón ▲▼ al mismo tiempo, el termostato s encenderá y se mostrará "rE" después de tr segundos, y Todos los valores establecidos s restaurarán al valor de fábrica y luego volve estado de funcionamiento normal después de segundos.
4	▼	Sala de chequeo temperatura	En el estado no configurado, presione la teo para mostrar el valor de detección del senso temperatura ambiente y reanude la visualizaci la temperatura del agua después de 6 segur (en este momento, la luz de temperatura an está encendida, lo que indica que la ventana superior está cerrada). mostrado como temper ambiente)
5	COLOCAR	Ajustes rápidos	Presione el botón SET cuando el termostato funcionando normalmente, si el termostato est funcionando en modo de temperatura constan panel mostrará el valor del parámetro F0 (temperatura establecida) y el valor del parár F1 (valor de diferencia de temperatura) se n en el modo inteligente (en este momento, la configuración PARAM del panel estará encen indicando que el controlador ahora está configurando el estado del parámetro). En es momento, presione la tecla ▲▼ para modifico valor de configuración y luego presione la te SET para salir o salir sin presionar el botór de 20 segundos. Si presiona la tecla Intro t guardar el disco y salir, los nuevos parámete entrarán en vigor.

DESCRIPCIÓN DEL MENÚ

código	CONFIGURAR EL PROYECTO	RANGO	VALOR POR DEFECTO	OBSERVACIÓN
F0	Establecer la temperatura	F9~F8/-20~40	25.0	Modo de control de tempera inteligente Modo de temperat constante
F1	Valor de diferencia de tempera	- 15~5	-2
F2	Regresión de refrigeración	0,1~9,0	0,8
F3	Modo de control	0~1	1	1 inteligente, 0 temperatura constante
F4	Alarma de temperatura súper del agua.	1~80	10
F5	Alarma de temperatura ultrabaj del agua.	1~40	15
F6	Alarma de temperatura súper	40~50	45
F7	contraseña	00~99	06
F8	Temperatura máxima del agua establecida	(F9+1)~50	30
F9	Temperatura mínima del agua establecida	-30~ (F8 -1)	20
A0	Calentar de nuevo	0,1~5,0	0,5
A1	Retardo de alarma de inicio	0~30	5	minuto
A2	Retraso de arranque	10~300	15	segundo
A3	Retraso en la transición estata	0~99	5	segundo
A4	Calibración de temperatura ambiente	-10,0~ 10,0	0
A5	Corrección de temperatura del agua.	-10,0~ 10,0	0
A6	Coeficiente de inercia del siste	0~40	08	Cuanto menor sea el valor cuanto más preciso sea
A7	Protección de arranque del compresor	0~300	30	segundo
A8	La varilla calefactora eléctrica controla la regresión.	-5,0~20,0	0,2	temperatura < F0-A8 funciona temperatura>F0-A8 deja de funcionar
A9	La señal de entrada está retrasada.	0~99	2	segundo
A10	La señal de entrada está normalmente abierta y normalmente cerrada.	NO C	CAROLI NA DEL NORTE	NO está normalmente abierto NC normalmente está cerrada
A11	La válvula solenoide abre con un retraso	0-4.0	0	Válvula solenoide F0-A11
A12	Función E6 cuando alarma	0/1	0	0 es funcionamiento normal 1 es la parada del sistema
A13	La alarma externa la producción se retrasa en la recuperación	0~99	2	segundo
A14	El compresor arranca la válvul solenoide y la cierra por un t retardado.	0~30	0	segundo
A15	Estado de alarma del relé de ER1-ER5	0/1	0	1 salida/0 sin salida

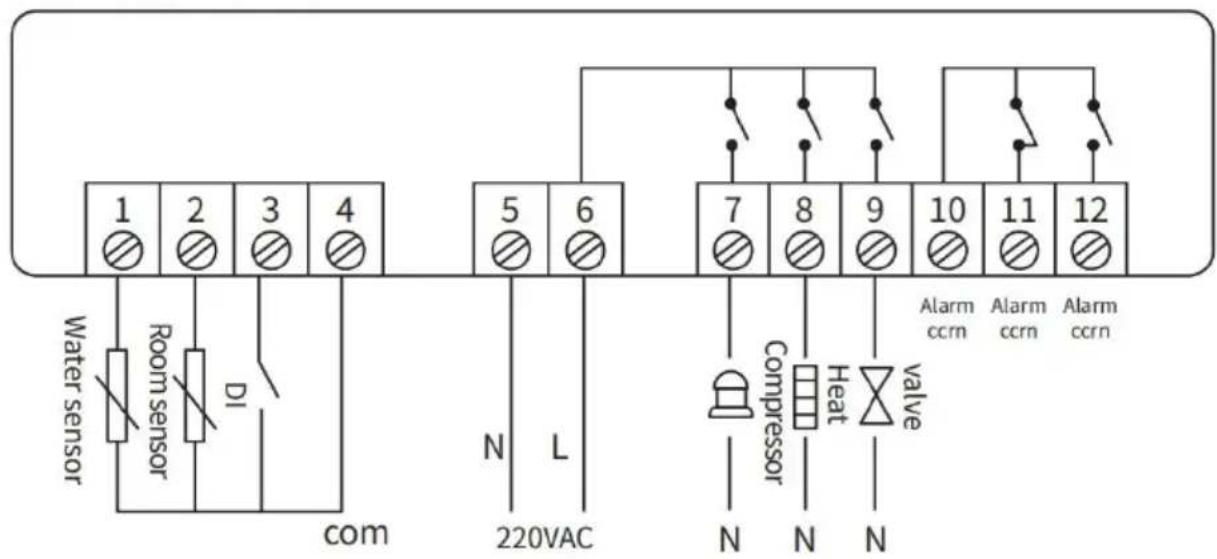

DIAGRAMA DE CABLEADO DEL CONTROLADOR

RY1001A

①. Distinga estrictamente el cableado de la fuente de alimentación, la salida del relé y el sensor, y el relé no debe sobrecargarse. ②. Todos los cambios de cableado deben realizarse con la fuente de alimentación desconectada. ③. Está prohibido el uso de este controlador en agua o ambientes excesivamente húmedos, y está prohibido su uso en altas temperaturas, fuertes interferencias electromagnéticas y ambientes fuertes. ④. Asegúrese de que el voltaje de la fuente de alimentación sea consistente con el voltaje marcado en el controlador y garantice la estabilidad del voltaje de la fuente de alimentación.

CONTROL DE LA FUNCIÓN DE SALIDA

1. CONTROL DE REFRIGERACIÓN:

CONDICIONES DE TRABAJO DEL ENFRIADOR	CONDICIÓN DEL COMPRESOR	CONDICIONES DE FUNCIONAMIENTO DE LA VÁLVULA SOLENOIDE DE REFRIGERANTE	VARILLA DE CALENTAMIENTO CONDICIONES DE TRABAJO	OBSERVACIÓN
refrigeración	correr	fin	Para	Refrigeración 100% de máxim potencia
Microrefrigeración de una etapa	correr	Conducción	Para	40% de potenc de refrigeración
Microenfriamiento de dos etapas	correr	Conducción	iniciado	Trabajo de vari calefactora de refrigeración con 20% de potenc
calefacción	Para	Conducción	iniciado	Sin refrigeración sólo calefacción

Los anteriores son los cuatro estados de funcionamiento de la enfriadora controlados por el termostato inteligente. El tiempo de transición entre refrigeración y microenfriamiento es de aproximadamente 5 a 10 segundos, y se puede cambiar varias veces en un minuto.

Si se enciende la carga de calor, el enfriador funciona principalmente en estas dos condiciones de trabajo y la temperatura del agua de refrigeración se puede controlar con precisión. (La temperatura del agua fluctúa alrededor de 0,3 grados Celsius durante la prueba real). Cuando se apaga la carga de calor, la temperatura del agua se dispara hacia arriba; cuando se alcanza el valor establecido A0, el compresor de refrigeración deja de funcionar.

Es importante observar que habrá una diferencia horaria entre la conversión de las condiciones de funcionamiento del enfriador y el cambio de la temperatura del agua, y el parámetro A6 es el parámetro relevante que describe la inercia del sistema. De acuerdo con este parámetro, el controlador puede calcular el avance de acción correspondiente, reduciendo el

exceso de temperatura del agua.

VÁLVULA SOLENOIDE DE REFRIGERANTE

1. Cuando el compresor está funcionando, cuando la temperatura se reduce a (igual o inferior) al valor establecido de temperatura del agua y la duración de corte de la válvula solenoide de refrigerante ha sido mayor que el tiempo establecido por el retardo de transición de estado (A3), la válvula solenoide de refrigerante se enciende. Cuando la temperatura sube por encima (más alto) del valor establecido de temperatura del agua y la duración de conducción de la válvula solenoide de refrigerante es mayor que el tiempo establecido por el retardo de transición de estado (A3), la válvula solenoide de refrigerante se corta.
2. Cuando el compresor deja de funcionar, la válvula solenoide de refrigerante se abre.
3. Cuando el compresor comienza a funcionar (al arrancar), la válvula solenoide de refrigerante debe estar en estado de corte.

(En circunstancias normales, esta condición se cumple).

BARRAS DE CALENTAMIENTO ELÉCTRICO

Cuando la temperatura del agua desciende por debajo del punto de ajuste de temperatura del agua, la varilla calefactora eléctrica controla la diferencia y la varilla calefactora eléctrica comienza a funcionar. Cuando la temperatura del agua sube por encima del valor establecido de temperatura del agua, la varilla calefactora eléctrica controla la diferencia y la varilla calefactora eléctrica deja de funcionar.

2. PUNTO DE AJUSTE DE TEMPERATURA DEL AGUA:

Cuando el termostato funciona en modo de temperatura constante, el punto de ajuste de la temperatura del agua es constante en F0 como un termostato normal.

Cuando el termostato está en modo inteligente, el ajuste de temperatura del agua varía.

PUNTO DE AJUSTE DEL MODO INTELIGENTE

Cuando la temperatura ambiente más F1 es menor que F9, el valor establecido de temperatura del agua es igual a F9.

Cuando la temperatura ambiente más F1 es mayor que F8, el valor de ajuste de temperatura del agua es igual a F8.

Cuando la temperatura ambiente más F1 es menor o igual a F8, y mayor o igual a F9, el valor de ajuste de temperatura del agua es igual a temperatura ambiente + F1.

3. CÓDIGO DE ALARMA Y LÓGICA DE CONTROL:

CÓDIGO	CONTENIDO	CONDICIONES DE ALARMA
Er1	La temperatura ambiente demasiado alta.	Temperatura ambiente > valor de alarma de tempe ultra alta (valor de configuración F6)
Er2	La temperatura del agua demasiado alta.	Temperatura del agua> temperatura establecida + diferencia de refrigeración F2 + alarma súper alta temperatura del agua F4
Er3	La temperatura del agua demasiado baja.	Temperatura del agua < temperatura establecida - diferencia de retorno de calefacción A0 - alarma u de temperatura del agua F5
Er4	Fallo del sensor de temperatura ambiente	Los sensores de temperatura ambiente están en cortocircuito o en circuito abierto.
Er5	El sensor de temperatura del agua está defectuoso	El sensor de temperatura del agua está en cortoc en circuito abierto.
Er6	Alarmas de entrada exter	La conexión externa se perdió
Er2 y Er3 solo serán efectivos cuando la temperatura del agua entre en la sección d objetivo (es decir, entre la temperatura establecida y la temperatura establecida + difere refrigeración F2) después de satisfacer el retardo de alarma de inicio (A1) o después enfriamiento forzado. durante 30 segundos

(1) EL ESTADO DE CONTROL CUANDO SE GENERA LA ALARMA: Cuando ocurre la alarma Er3, los relés de refrigeración y calefacción funcionan según la lógica normal.

Cuando ocurre la alarma Er4, el ajuste de temperatura del agua (F0) del controlador funciona según el ajuste de fábrica. (Si el controlador funciona en modo de temperatura constante, E4 no suena).

En caso de alarma Er5, se debe apagar el sistema independientemente del estado en el que se encuentre.

(2) SONIDO DE PARADA DE ALARMA

En el estado de alarma del termostato, presione cualquier botón para detener el timbre de alarma, pero la visualización de la alarma no se detendrá hasta que se elimine la condición de alarma.

(3) ALARMA DE ENTRADA EXTERNA:

Después de que se cumple la señal de alarma de entrada externa y el tiempo de retardo configurado A9, se muestra Er6, el control del sistema no se ve afectado y suena el zumbador de alarma.

(4) Cuando aparece Er1-Er6, suena el timbre de alarma y cuando se presiona la tecla de alarma del silenciador, el timbre deja de sonar. La salida de alarma y otras fallas se restablecen automáticamente después de eliminarlas. (5) Cuando aparece Er1-Er6, suena el timbre de alarma y cuando se presiona la tecla de alarma del silenciador, el timbre deja de sonar. La salida de alarma y otras fallas se restablecen automáticamente después de eliminarlas.

1. TONO DE TECLA

Hay un mensaje de tecla cuando se presiona el botón del controlador y un mensaje de tono corto cuando se presiona cada botón.

2. ID DE ENCENDIDO

Después de encenderlo, la pantalla parpadea durante 3 segundos, la luz indicadora y el tubo digital se muestran al mismo tiempo, y el zumbador ingresa en estado de operación lógica normal después del sonido.

3. CORRECCIÓN DE TEMPERATURA

Calibración de la temperatura ambiente y calibración de la temperatura del agua cuando la temperatura mostrada (temperatura ambiente y temperatura del agua) se desvía de la temperatura real, A4 y A5 se pueden ajustar para su corrección.

4. PROCESAMIENTO DE ENCENDIDO

Después de que transcurra el tiempo de retardo de encendido (A2) después de encender el termostato, el termostato ingresa al estado de enfriamiento de potencia total al 100 % durante 25 segundos. Luego controle el enfriador para que funcione de acuerdo con la temperatura real del aire y la temperatura del agua (Nota: Esta es la función "Refrigeración forzada en el arranque"). Si la temperatura del agua es mayor que el punto de ajuste de la temperatura de fondo de calefacción, no es necesario que el compresor se detenga después

de encender la refrigeración forzada. Esta función está diseñada para facilitar los trabajos de mantenimiento)

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Técnico Certificado de soporte y garantía electrónica
