BRUKSANVISNING CW-6000 Vevor

REFRIGERANT SOLENOID VALVE

Teknisk Support och e-garanticertifikat

Varning - För att minska risken för skada måste använd läsa instruktionerna noggrant.

WARN

1. SE TILL ATT STRÖMFÖRSÖRJNINGEN OCH STRÖMUTTAGET ÄI I GOD KONTAKT OCH JORDLEDNINGEN MÅSTE VARA FAST!

Även om kylaggregatets genomsnittliga arbetsström är liten, kan den momentar arbetsströmmen ibland nå 6\~10 ampere (den momentana arbetsströmmen för AC110V-strömförsörjningsmodellen är möjlig upp till 10\~1 5 ampere)

1. KONTROLLERA ATT DEN FUNGERANDE KYLLARE HAR EN STABIL OCH NORMAL SPÄNNING!

Eftersom kylkompressorn är mer känslig för strömförsörjning och spänning, så arbetsspänningen är vår standardprodukt 220^ 240V (110V-modellen är 110 12 om du verkligen behöver ett bredare driftspänningsområde kan vi skräddarsy.

1. VÄNLIGEN FELSÖKAD STRÖMFREKVENS KOMMER ATT ORSAKA SKADOR AV KYLLAGEN!

Välj läge: 50Hz eller 60Hz beroende på den faktiska situationen.

1. FÖR ATT SKYDDA PUMPEN ÄR DET STRENGT FÖRBJUDET A' KÖRA KYLAREN UTAN VATTEN I FÖRVARINGSTANKEN!

Den nya maskinen är packad efter att ha tömt hela vattnet i tanken, så se tanken har tillräckligt med vatten och att det finns vatten inne i maskinen inr startar, annars är det lätt att skada pumpen.

När vattennivån är under det gröna (normala) området för vattennivåmätaren kommer kylkapaciteten för våra kylare att sjunka något. Se därför till att vattennivån är i det gröna (normala) området. Pumpar är strängt förbjudna på grund av cirkulerande dränering!

1. KONTROLLERA ATT LUFTINTAG OCH LUFTUTTAG ÄR VÄL VENTILERADE!

Luftutloppet från hindret till kylarens baksida måste vara minst 30 cm, och de vara minst 8 cm mellan hindret och sidoluftintaget.

Dammätaren måste låsas upp och rengöras, annars kommer det att orsaka allvarliga igensättningsfel på kylaren.

56. OBS PÅ KONDENSATS EFFEKT!

När den omgivande luftfuktigheten ökar, när vattentemperaturen är lägre än de omgivande temperaturen, kommer kondensat att skapa cirkulära rör och kyldela på vattenytan. Om detta inträffar rekommenderas det att ställa in en högre vattentemperatur eller hålla de anslutna rören och kylkomponenterna varma.

ENDAST PROFESSIONELL ANVÄNDNING!

Denna enhet får inte användas av ett barn eller en person med fysiska, sen eller fysiska, sensoriska eller fysiska funktionsnedsättningar, eller bristande erfarenhet och kunskap, såvida inte övervakning eller instruktioner ges, och ba får inte leka med elektriska apparater!

Vattenkylarens cirkulerande vatten måste använda en förseglad behållare för normal användning, såsom kylvatten med laserrör. Oförseglade behållare kan ir cirkulera, såsom vattenbassänger, hinkar kan inte användas för cirkulerande vattenkylning med vattenkylare.

SPECIFICATIONS

Modell	CW-6000
Spänning	AC220-240V	AC120V
frekvens	50 Hz	60 Hz
kraft	15 00W
Kylningskapacitet	3,2 kw	3,5 kw
Kylmedel	R410a
ljud	≤ 8 0 dB
Vattentankens kapacitet	15 L
Maximalt flöde	65 l/min
Pumpkraft	370 W	600 W
Huvudmaterialet	Järn, koppar
säkerhet	Kompressor överströmsskydd flödeslarmövertemperaturlarm

DEVICE ILLUSTRATION

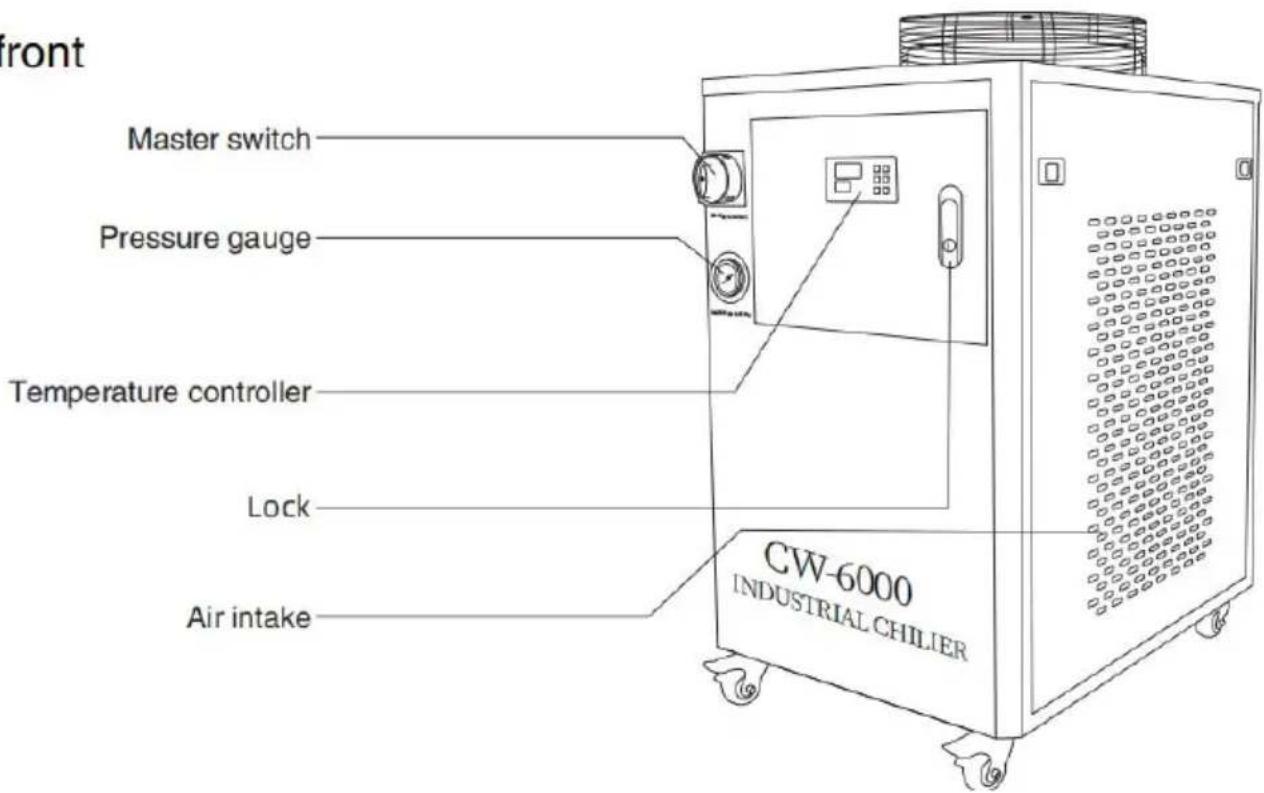

front

front Master switch Pressure gauge Temperature controller Lock Air intake CW-6000 INDUSTRIAL CHILIER

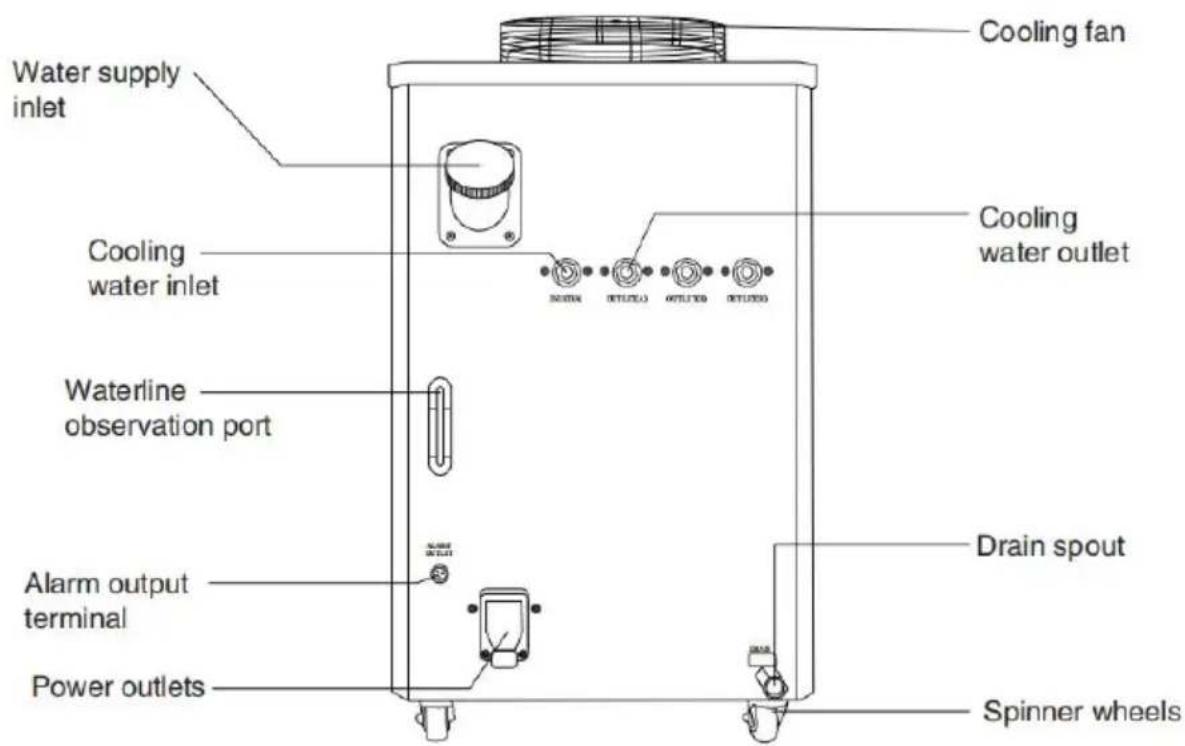

behind

Det är mycket enkelt att installera denna industriella kylare.

Den första installationen av en ny maskin kan utföras genom att följa steg:

	1.ÖPPNA PAKETET FÖR ATT KONTROLLERAMASKINEN ÄR FAST OCH ALLA NÖDVÄNDIGATILLBEHÖR ÄR KOMPLETTA.
	2.ÖPPNA VATTENUTSLUTET FÖR ATT TILLFÖKYLVATTEN (SPILLA INTE UT VATTEN!).Observera vattennivåmätaren och tillsätt vattenlångsamt, var noga med att inte låta vattnet svöver! För kylning av kolstålutrustning bör en lärmängd kylvattentillsats (anti-korrosionsvatten aquatillsättas vattnet. Användare i kylaregioner bör använda icke-frätandefrostskyddsmedel.
	3.ANSLUT IN- OCH UTGÅNGSRÖREN ENLIGT SYSTEMFÖRHÅLLANDEN.
4.KOPPLA IN STRÖMFÖRSÖRJNING OCH SLÅ PÅSTRÖMBRYTEREN. (BÖRJA INTE UTAN VATTEN I TANKEN!) (1) Strömbrytaren slås på och kylarens cirkulationspump börjar arbDen första operationen kan orsaka fler bubblor i röret, vilket orsaenstaka larm för trafik, men efter några minuters drift återgår detnormala.(2) Efter den första uppstarten måste vattenledningen omedelbartkontrolleras för läckage.(3) Strömförsörjningen är påslagen, om vattentemperaturen är lägreinställda värdet är det normalt att fläkten och andra delar av mas

fungerar. Temperaturregulatorn kommer automatiskt att styra arbetstillståndet för kompressorns magnetventiler, fläktar och andra komponenter enligt inställda kontrollparametrar.

(4) Eftersom omstarten av kompressorn och andra komponenter ta tid, beroende på olika förhållanden, varierar tiden från några sekur några minuter, så stäng inte av strömmen ofta och slå på den igen.

⑤. KONTROLLERA VATTENNIVÅN I TANKEN. Första starten av den nya kylaren dränerar lufte vattenröret, vilket gör att vattennivån sjunker någen för att behålla vattennivån i det gröna om det tillåtet att fylla på tillräckligt med vatten ige Vänligen observera och registrera den aktuella vattennivån, kontrollera igen efter att kylaren har körts under en tid, och om vattennivån sjunker avsevärt, vänligen kontrollera läckaget i vattenröret igen.

⑥.JUSTERA TEMPERATURKONTROLLENS PARAMETRAR. CW-5000/5200-serien använder intelligenta termostater. Vanligtvis behöver användaren inte justera det. Om det verkligen är nödvänd "Driftstatus och parameterinställning".

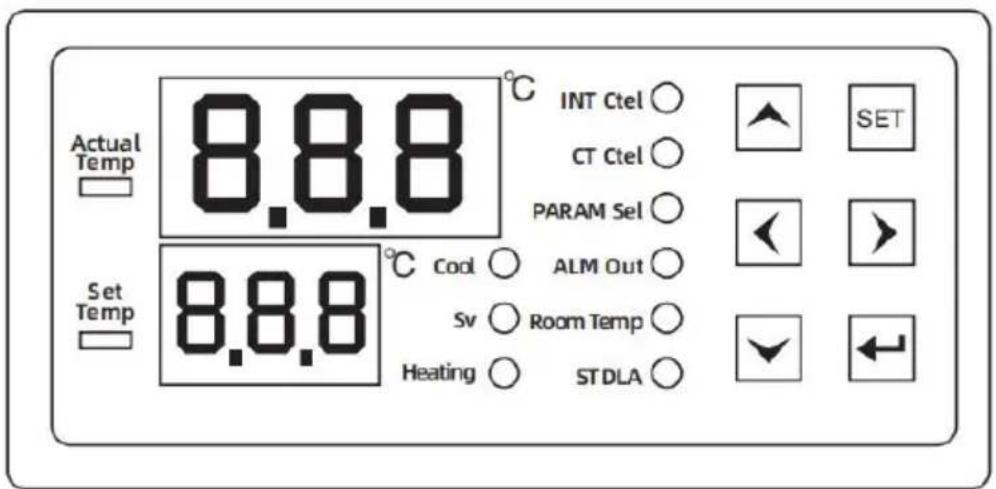

DISPLAY PANEL AND BUTTONS

Actual Temp 8.8.8 C INT Ctel ○ CT Ctel ○ PARAM Sel ○ SET Set Temp 8.8.8 °C Cool ○ ALM Out ○ Sv ○ Room Temp ○ Heating ○ STDLA ○

▲key:Move the up key
▼key:Move the key down
key:Left key
key:Right key
SETkey:Set the key
← key:Enter

(1) Displaykortet kan visa sex siffror och nio statusindikatorer

(kompressor-komp, magnetventil-solenold ventil, elektrisk värmestav-uppvärmning, intelligent läge-INT ctrl, konstant temperaturläge-CT ctrl, parameterinställning-PARAM set, larmutgång-ALM-utgång, rumstemperatur-rumstemp, startfördröjning-ST-fördröjning).

Under normal drift visar det övre displayfönstret den normala vattentemperaturen och det nedre displayfönstret visar den inställda vattentemperaturen.

(2) Beskrivning av displaysymboler:

LJUS	STAT	STAT	FUNKTION ELLER BETYDELSE
Kompressorindikator	Comp	ljus	Kompressorn startar
		släcka	Kompressorn är avstängd
Köldmediemagnetventilindikator	Solenold ventil	ljus	Köldmediemagnetventilen är aktiverad
		släcka	Köldmediemagnetventilen är stängd
Värmestavsindikator	uppvärmning	ljus	Värmestaven startar
		släcka	Värmestaven är avstängd
Intelligent kontrollläge	INT ctrl	ljus	Styrenheten arbetar i intelligent styrläge
		släcka	Styrenheten arbetar i icke-intelligent styrläge
Termostatiskt läge	CT ctrl	ljus	Regulatorn arbetar i termostatstyrningsläge
		släcka	Regulatorn arbetar i icke-termostatiskt styrläge
Parameterinställningsläge	PARAM set	ljus	Regulatorn arbetar i parameterinställningsläge
		släcka	Styrenheten arbetar i icke-parametriskt läge
Larmutgångsläge	ALM-utgång	ljus	Status för larmutgång
		släcka	Status för icke-larmutgång
Visar rumstemperaturstatus	Rumstemp	ljus	Visar rumstemperaturstatus
		släcka	Visar ett tillstånd som inte är rumstemperatur
Status för startfördröjning		ljus	Startfördröjningsläget är i

STfördröjning

släcka

Enheten är i tillståndet icke-startfördröjning

KEY PRESS INSTRUCTIONS

SIFFRA	TANGENTNÅNG	FUNGERA	BESKRIVNING AV FUNKTIONEN
1	SET+Enter	Tillverkare parameterjustering	Tryck och håll ned Enter-tangen och SET-tangenten, "99" komme att visas efter tre sekunder, tryck ▲▼-tangenten för att ändra lösenordet "XX" för fabriksinställningarna, tryck på SET-tangenten för att gå in i menyinställningarna, du kan ändra fabriksinställningarna och du kan ändra (F0-A11) parametrarna. Tr på Enter-tangenten när som hel for att spara de ändrade parametrarna, lämna parameterinställningstillståndet, återgå till temperaturdisplayen och körä enligt de nya parametrarna. Om ingen knapp trycks in inom sekunder, kommer regulatorn automatiskt att lämna parameterinställningstillståndet och kommer inte att spara de ändra parametrarna. Om lösenordet är felaktigt, tryck på SET för att å till temperaturdisplayen
2	▲+SET	Användarparameterjusteringar	1.▲▽Nyckeländringsparametervärde, nyckeländringsparameterpost, ▲ ▶ ange nyckel spara exit.2. Tryck och håll ned ▲-tanger först och tryck sedan på SET-knappen samtidigt i fem sekunder. Det övre gränsfönstret visar "00", och det nedre fönstr visar "PAS", tryck nu på ▲▼ välja lösenordet som har ställts och tryck sedan på SET-tangen om lösenordet är korrekt visar nedre displayfönstret parameterposten F0, och det öv displayfönstret visar parametervärdet F0 och går in inställningsläget , vilket indikerar regulatorn nu är i parameterinställningstillstånd. Om lösenordet är felaktigt kommer temperaturdisplayen att returneras Efter att ha gått in i inställning tryck på vänster och höger kna för att ändra parameterposten i och ordning, och tryck på knap ▲▼ för att ändra parametervär for parameterposten. Tryck på enter-tangenten när som helst, spara de ändrade parametrarna, lämna parameterinställningsläget, återgå till temperaturdisplayen o kör enligt de nya parametrarna. ingen knapp trycks in inom 20 sekunder kommer styrenheten automatiskt att lämna parameterinställningsläget och kommer inte att spara de ändra parametrarna. I tillståndet för parameterinställning svarar inte tryckning på SET
3	▲+▼	Återställ snabbt fabriksinställningarna	När strömmen är på och norma display, när temperaturen inte ä inställd, tryck och håll ned ▲▼-knappen samtidigt, termostaten slås på och "rE" kommer att visas efter tre seku och alla inställda värden återstä till fabriksvärdet och återgår sed till normalt arbetsläge efter 3 sekunder.
4	▼	Kontrollera rummet temperatur	I det icke-inställda tillståndet, try på ▽- tangenten för att visa detektionsvärdet för rumstemperaturgivaren och återuppta visningen av vattentemperaturen efter 6 sekunder (vid denna tidpunkt lys rumstemperaturlampan, vilket indikerar att det övre fönstret ä visas som rumstemperatur)
5	UPPSÄTTNING	Snabba justeringar	Tryck på SET-knappen när termostaten fungerar normalt, om termostaten arbetar i konstant temperaturläge kommer panelen visa parametervärdet F0 (inställd temperatur), och parametervärdet F1 (temperaturskillnadsvärde) kommer att visas i det smarta (vid denna tidpunkt kommer panelens PARAM-inställningslampatt lysa, vilket indikerar att styrenheten nu ställer in parameterertilståndet). Tryck nu på ▲▼-tangenten för att ändra inställningsvärdet och tryck sedar på SET-tangenten för att avsluta eller avsluta utan att trycka på knappen inom 20 sekunder. Om trycker på enter-tangenten för at spara disken och avsluta, komme de nya parametrarna att träda i kraft.

MENU DESCRIPTION

koda	STÄLL IN PROJEKTET	RÄCKVIDD	STANDA RDVÄRDE	ANMÄRKNING
F0	Ställ in temperaturen	F9~F8/-20~40	25,0	Smart temperaturkontrollläge konstant temperaturläge
F1	Temperaturskillnadsvärde	- 15–5	-2
F2	Kylningsregression	0,1–9,0	0,8
F3	Kontrolläge	0~1	1	1 Smart, 0 konstant tempera
F4	Vattentemperatur superhögt larm	1–80	10
F5	Vattentemperatur ultralågt larm	1–40	15
F6	Temperatur superhögt larm	40–50	45
F7	Lösenord	00–99	06
F8	Maximal inställd vattentemperatu	(F9+1)~50	30
F9	Minsta inställda vattentemperatu	-30~ (F8-1)	20
A0	Uppvärmning tillbaka	0,1–5,0	0,5
A1	Uppstartslarmfördröjning	0–30	5	minut
A2	Startfördröjning	10–300	15	andra
A3	Tillståndsövergångsförsening	0–99	5	andra
A4	Kalibrering av rumstemperatur	-10.0–10.0	0
A5	Korrigering av vattentemperaturtemperatur	-10.0–10.0	0
A6	Systemtröghetskoefficient	0~40	08	Ju mindre värde desto mer exakt är det
A7	Kompressorns startskydd	0–300	30	andra
A8	Den elektriska värmestaven sty regressionen	-5,0–20,0	0,2	temperatur< F0-A8 fungerar temperatur>F0-A8 slutar fungera
A9	Ingångssignalen är fördröjd	0–99	2	andra
A10	Insignalen är normalt öppen oonormalt stängd	NO/NC	NC	NO är normalt öppetNC är normalt stängt
A11	Magnetventilenöppnar med en fördröjning	0-4,0	0	F0-A11 magnetventil
A12	E6-funktion vid larm	0/1	0	0 är normal drift1 är systemstoppet
A13	Det externa larmetutgången är försenad iåterställningen	0–99	2	andra
A14	Kompressorn startarmagnetventilen och stänger derför en fördröjd tid	0–30	0	andra
A15	ER1-ER5 signalrelä larmstatus	0/1	0	1 utgång/0 ingen utgång

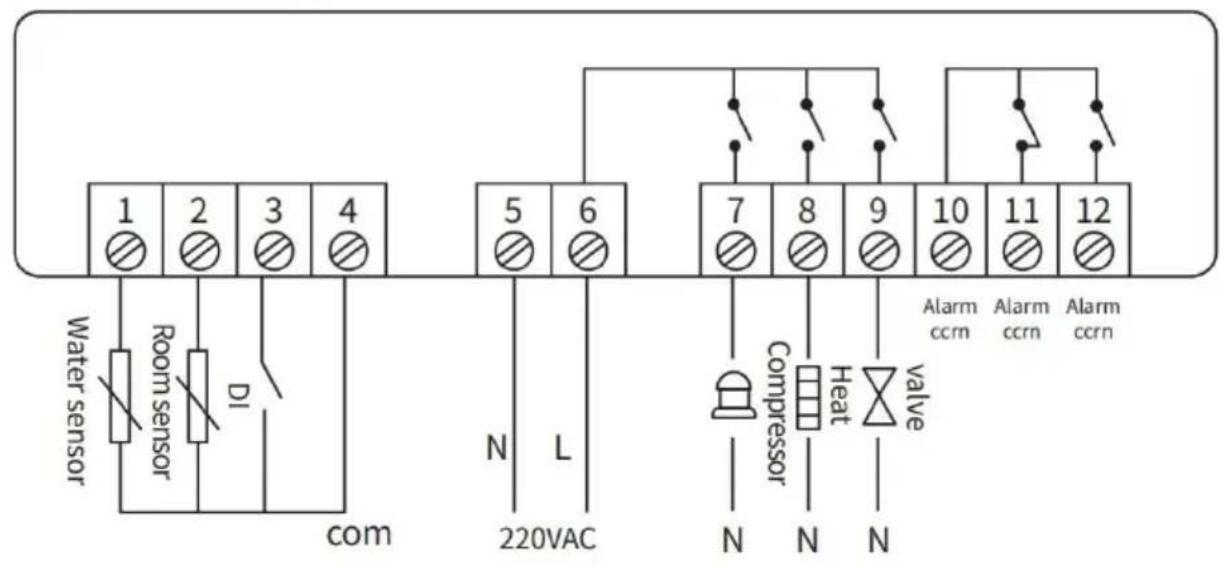

CONTROLLER WIRING DIAGRAM

RY1001A

Notice

①. Särskilj strikt kabeldragningen för strömförsörjning, reläutgång och

sensor, och reläet bör inte överbelastas.

②. Alla ledningsändringar måste göras med strömförsörjningen frånkopplad.
③.Denna styrenhet är förbjuden att användas i vatten eller alltför fuktimiljöer, och får inte användas i höga temperaturer, starka elektromagnetiska störningar och starka miljöer.
④. Säkerställ att strömförsörjningsspänningen överensstämmer med spänningen som är markerad på styrenheten, och säkerställ att strömförsörjningsspänningen är stabil;

CONTROL THE OUTPUT FUNCTION

1. KYLSKONTROLL:

CHILLER ARBETSSKICK	KOMPRESSORSKICK	KÖLMEDEL MAGNETVENTIL ARBETSSKICK	VÄRMESTAV FUNGERANDE SKICK	ANMÄRKNING
kylning	löpning	slutet	Sluta	100 % full effektylning
Enstegs mikrokylning	löpning	Ledning	Sluta	40 % effektkylning
Tvåstegs mikrokylning	löpning	Ledning	inleda	20% effekt kylvärme stav arbete
uppvärmning	Sluta	Ledning	inleda	Ingen kylning, bara uppvärmning

Ovanstående är de fyra arbetstillständen för kylaren som styrs av den smarta termostaten. Den kortaste övergångstiden mellan kylning och mikrokylning är (ca 5-10 sekunder) och kan ändras flera gånger på e

minut.

Om värmebelastningen är påslagen fungerar kylaren huvudsakligen und dessa två arbetsförhållanden, och temperaturen på kylvattnet kan kontrolleras exakt. (Vattnets temperatur fluktuerar runt 0,3 grader Celsius under själva testet.) När värmebelastningen stängs av överskrids vattentemperaturen nedåt och när A0-inställt värde uppnås slutar kylkompressorn att fungera.

Det är viktigt att notera att; Det blir en tidsskillnad mellan omvandling kylaggregatets arbetstillstånd och förändringen av vattentemperaturen, och parametern A6 är den relevanta parametern som beskriver system tröghet, enligt denna parameter kan regulatorn beräkna motsvarande åtgärdsförskott, minska överskridandet av vattentemperaturen.

MAGNETVENTIL FÖR KYLDMEDEL

1. När kompressorn arbetar, när temperaturen sänks till (lika med, und det inställda värdet för vattentemperaturen, och avstängningstiden för kylmedelsmagnetventilen har varit längre än den tid som ställts in av tillståndsövergången fördröjning (A3), slås köldmediemagnetventilen på. När temperaturen stiger över (högre) det inställda värdet för vattentemperaturen och köldmediets ledningstid magnetventilen är längre än tiden som ställts in av tillståndsövergångsfördröjningen (A3), är kylmedelsmagnetventilen avstängd.
2. När kompressorn slutar gå slås köldmediemagnetventilen på.
3. När kompressorn börjar fungera (vid start), måste köldmediemagnetventilen vara i avstängt tillstånd (under normala omständigheter är detta villkor uppfyllt).

ELEKTRISKA VÄRMESTAN

När vattentemperaturen sänks under vattentemperaturens börvärde - elvärmestaven styr skillnaden börjar elvärmestaven att fungera. När vattentemperaturen stiger till högre än vattentemperaturens inställda värc - elvärmestaven styr skillnaden slutar elvärmestaven att fungera.

2. BÖRVÄRDE FÖR VATTENTEMPERATUREN:

När termostaten arbetar i konstant temperaturläge är vattentemperaturen inställningsvärde konstant på F0 precis som en vanlig termostat.

När termostaten är i smart läge varieras vattentemperaturinställningen.

BÖRVÄRD FÖR SMART LÄGE

När rumstemperaturen plus F1 är lägre än F9 är vattentemperaturens inställda värde lika med F9

När rumstemperaturen plus F1 är högre än F8, vattnet

temperaturinställningsvärdet är lika med F8

När rumstemperaturen plus F1 är mindre än, lika med F8, större än lika med F9, är inställningsvärdet för vattentemperaturen lika med rumstemperatur + F1

3. LARMKOD OCH KONTROLLLOGIK:

KODA	INNEHÅLL	LARMFÖRHÅLLANDEN
Er1	Rumstemperaturen är för hög	Rumstemperatur > temperatur ultrahögt larmvärde inställningsvärde)
Er2	Vattentemperaturen är för hög	Vattentemperatur> inställd temperatur + kylskillnad vattentemperatur superhögt larm F4
Er3	Vattentemperaturen är för låg	Vattentemperatur< inställd temperatur - värmereturskillnad A0 - vattentemperatur ultralågt F5
Er4	Fel på rumstemperaturgivaren	Rumstemperaturgivare är kortslutna eller öppna
Er5	Vattentemperaturgivaren är defekt	Vattentemperaturgivaren är kortsluten eller öppen
Er6	Externa ingångslarm	Den externa anslutningen försvinner
Er2 och Er3 kommer endast att vara effektiva när vattentemperaturen går in i måltemperatursektionen (dvs. mellan inställd temperatur och inställd temperatur + kylskillna efter att uppstartslarmfördröjningen (A1) har uppfyllts eller efter påslagning och forcerad sekunder

(1) KONTROLLTILLSTÄNDEN NÄR LARM GENERAS

När Er3-larmet inträffar fungerar kyl- och värmereläerna enligt normal logik. När Er4-larmet inträffar, körs regulatorns vattentemperaturinställning (F0) enligt fabriksinställningen. (Om regulatorn arbetar i konstant temperaturläge larmar inte

E4)

Vid Er5-larm bör systemet stängas av oavsett i vilket tillstånd det är löpning.

(2) LARM STOPP LJUD

I termostatens larmtillstånd, tryck på valfri knapp för att stoppa larmsummern, larmdisplayen stoppas inte förrän larmtillståndet är eliminerat.

Efter att den externa ingångslarmsignalen och fördröjningstiden inställning A9 h uppfyllts, visas Er6, systemkontrollen påverkas inte och larmsummern ljuder.

(4) När Er1-Er6 visas, ljuder alarmsummern och när ljuddämparens larmknapp trycks in slutar summern att ringa. Larmutgång, relä och andra fel återställs automatiskt efter att de tagits bort.

(5) När Er1-Er6 visas ljuder alarmsummern och när ljuddämparens larmknapp trycks in slutar summern att ringa. Larmutgång, relä och andra fel återställs automatiskt efter att de tagits bort.

1. TANGENT

Det finns en knapprompt när kontrollknappen trycks ned och en kort tonpron när varje knapp trycks ned.

2. POWER-ON ID

Efter påslagning blinkar displayen i 3 sekunder, och indikatorlampan och det digitala röret visas samtidigt, och summern går in i det normala logiska driftlä efter ljudet.

3. TEMPERATURKORRIGERING

Rumstemperaturkalibrering och vattentemperaturkalibrering, när den visade temperaturen (rumstemperatur och vattentemperatur) avviker från den faktiska temperaturen, kan A4 och A5 justeras för korrigering.

4. POWER-ON BEHANDLING

Efter att påslagningsfördröjningen (A2) har gått efter att termostaten har slagits går termostaten in i 100 % full effekt kylning under 25 sekunder. Styr sedan kylaren så att den fungerar enligt den faktiska lufttemperaturen och vattentemperaturen. (Obs: Detta är funktionen "Forced Refrigeration on Boot".) Om vattentemperaturen är högre än vattentemperaturens börvärde - uppvärmnin i bakgrunden, behöver kompressorn inte stanna efter att forcerad kylning har slagits på. Denna funktion är utformad för att underlätta underhållsarbete)
