BRUKSANVISNING CW-5200 Vevor

Teknisk Support och e-garanticertifikat

Även om kylaggregatets genomsnittliga arbetsström är liten, kan den momentana arbetsströmmen ibland nå 6\~10 ampere (den momentana arbetsströmmen för AC110V-strömförsörjningsmodellen är möjlig upp till 10\~1 5 ampere)

1. KONTROLLERA ATT DEN FUNGERANDE KYLLARE HAR EN STABIL OCH NORMAL SPÄNNING!

Eftersom kylkompressorn är mer känslig för strömförsörjning och spänning, så arbetsspänningen är vår standardprodukt 220^ 240V (110V-modellen är 110 120V) om du verkligen behöver ett bredare driftspänningsområde kan vi skräddarsy.

1. VÄNLIGEN FELSÖKAD STRÖMFREKVENS KOMMER ATT ORSAKA SKADOR AV KYLLAGEN!

Välj läge: 50Hz eller 60Hz beroende på den faktiska situationen.

1. FÖR ATT SKYDDA PUMPEN ÄR DET STRENGT FÖRBJUDET ATT KÖRA KYLAREN UTAN VATTEN I FÖRVARINGSTANKEN!

Den nya maskinen är packad efter att ha tömt hela vattnet i tanken, så se till a tanken har tillräckligt med vatten och att det finns vatten inne i maskinen innan o startar, annars är det lätt att skada pumpen. När vattennivån är under det gröna (normala) området för vattennivåmätaren kommer kylkapaciteten för våra kylare att sjunka något. Se därför till att vattennivån är i det gröna (normala) området. Pumpar är strängt förbjudna på grund av cirkulerande dränering!

1. KONTROLLERA ATT LUFTINTAG OCH LUFTUTTAG ÄR VÄL VENTILERADE!

Luftutloppet från hindret till kylarens baksida måste vara minst 30 cm, och det sk det vara minst 8 cm mellan hindret och sidoluftintaget.

Dammätaren måste låsas upp och rengöras, annars kommer det att orsaka allvarliga igensättningsfel på kylaren.

56. OBS PÅ KONDENSATS EFFEKT!

När den omgivande luftfuktigheten ökar, när vattentemperaturen är lägre än den omgivande temperaturen, kommer kondensat att skapa cirkulära rör och kyldelar på vattenytan. Om detta inträffar rekommenderas det att ställa in en högre vattentemperatur eller hålla de anslutna rören och kylkomponenterna varma.

ENDAST PROFESSIONELL ANVÄNDNING!

Denna enhet får inte användas av ett barn eller en person med fysiska, sensoris eller fysiska, sensoriska eller fysiska funktionsnedsättningar, eller bristande erfarenhet och kunskap, såvida inte övervakning eller instruktioner ges, och barne får inte leka med elektriska apparater!

Vattenkylarens cirkulerande vatten måste använda en förseglad behållare för normal användning, såsom kylvatten med laserrör. Oförseglade behållare kan inte cirkulera, såsom vattenbassänger, hinkar kan inte användas för cirkulerande vattenkylning med vattenkylare.

SPECIFICATIONS

Modell	CW-5200
Spänning	AC220-240V	AC120V
frekvens	50 Hz	60 Hz
kraft	550 W	600W
Kylningskapacitet	1,45kw	1,7kw
Kylmedel	R134a
ljud	≤ 80 dB
Vattentankens kapacitet	7L
Maximalt flöde	13 l/min
Pumpkraft	30W
Huvudmaterialet	Järn, koppar
säkerhet	Kompressor överströmsskydd flödeslarmövertemperaturlarm

DEVICE ILLUSTRATION

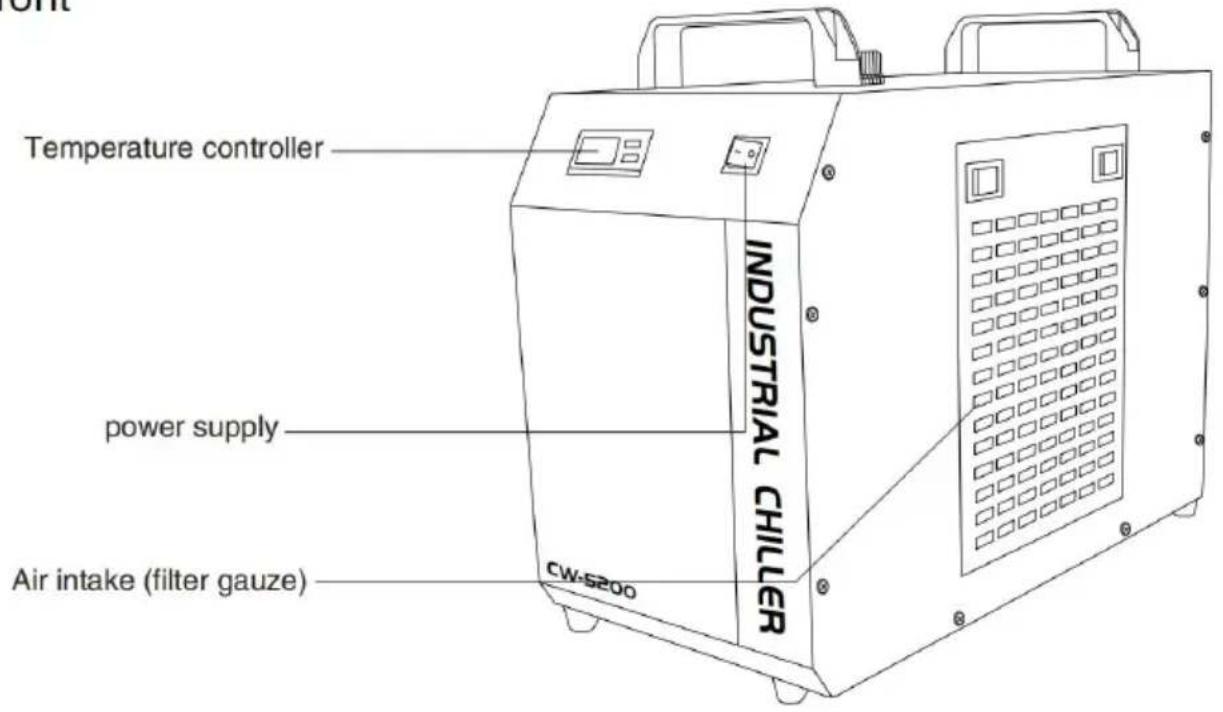

front

Temperature controller INDUSTRIAL CHILLER power supply CW-5200 Air intake (filter gauze)

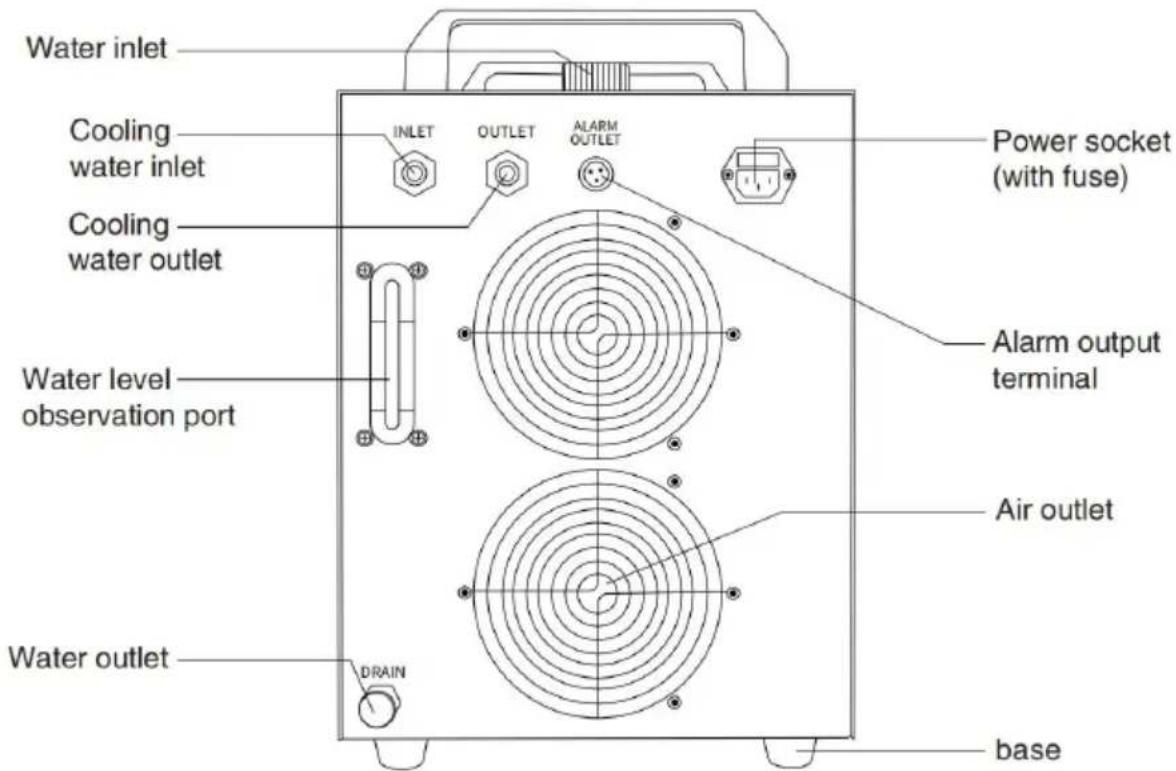

behind

Det är mycket enkelt att installera denna industriella kylare.

Den första installationen av en ny maskin kan utföras genom att följa des steg:

	1.ÖPPNA PAKETET FÖR ATT KONTROLLERA O MASKINEN ÄR FAST OCH ALLA NÖDVÄNDIGA TILLBEHÖR ÄR KOMPLETTA.
	2.ÖPPNA VATTENUTSLUTET FÖR ATT TILLFÖR KYLVATTEN (SPILLA INTE UT VATTEN!). Observera vattennivåmätaren och tillsätt vatten långsamt, var noga med att inte låta vattnet sväm över! För kylning av kolstålutrustning bör en lämp mängd kylvattentillsats (anti-korrosionsvatten aqua) tillsättas vattnet. Användare i kyla regioner bör använda icke-frätande frostskyddsmedel.
	3.ANSLUT IN- OCH UTGÅNGSRÖREN ENLIGT SYSTEMFÖRHÅLLANDEN.
4.KOPPLA IN STRÖMFÖRSÖRJNING OCH SLÅ PÅ STRÖMBRYTEREN. (BÖRJA INTE UTAN VATTEN I TANKEN!) (1) Strömbrytaren slås på och kylarens cirkulationspump börjar arbeta Den första operationen kan orsaka fler bubblor i röret, vilket orsakar enstaka larm för trafik, men efter några minuters drift återgår det till normala. (2) Efter den första uppstarten måste vattenledningen omedelbart kontrolleras för läckage.

(3) Strömförsörjningen är påslagen, om vattentemperaturen är lägre är inställda värdet är det normalt att fläkten och andra delar av maskine fungerar. Temperaturregulatorn kommer automatiskt att styra arbetstillståndet för kompressorns magnetventiler, fläktar och andra komponenter enligt inställda kontrollparametrar.
(4) Eftersom omstarten av kompressorn och andra komponenter tar lä tid, beroende på olika förhållanden, varierar tiden från några få sekur till några minuter, så stäng inte av strömmen ofta och slå på den igen.

⑤. KONTROLLERA VATTENNIVÅN I TANKEN. Första starten av den nya kylaren dränerar luften vattenröret, vilket gör att vattennivån sjunker något men för att behålla vattennivån i det gröna områd det tillåtet att fylla på tillräckligt med vatten igen. Vänligen observera och registrera den aktuella vattennivån, kontrollera igen efter att kylaren har körts under en tid, och om vattennivån sjunker avsevärt, vänligen kontrollera läckaget i vattenröret igen.

⑥.JUSTERA TEMPERATURKONTROLLENS PARAMETRAR. CW-5000/5200-serien använder intelligenta termostater. Vanligtvis behöver användaren inte justera det. Om det verkligen är nödvändigt "Driftstatus och parameterinställning".

Den nya intelligenta temperaturregulatorn T503 kräver ingen reglering. Parametrar under normala förhållanden.

Kontrollparametrarna kan justeras enligt rumstemperaturen för att möta utrustningens värmeavledningskrav.

Den nya intelligenta temperaturkontrollen T504 väljer konstant temperaturkontrollläge som fabriksinställning,

och vattentemperaturen är 25°C, som kan justeras av användaren efter behov.

Funktionerna och strukturen för T503- och T504-regulatorerna är desamma, förutom fabriksparameterinställningar.

DISPLAY PANEL AND BUTTONS

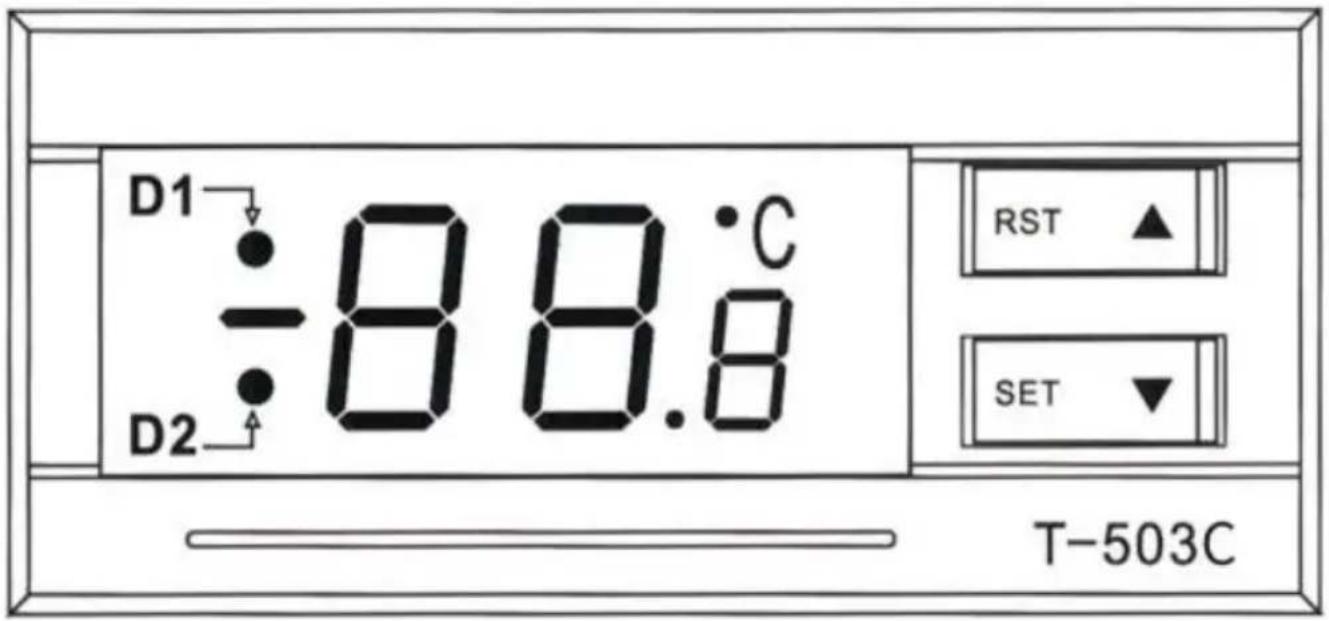

D1 -8 8.8 °C D2 RST ▲ SET ▼ T-503C

(22)Displaybeskrivning: datavisningsområdet på den manuella träningstavlan visar temperatur, systemparametrar, larmkoder och andra data; Blinkningstiden för varje fält är 1 sekund; Efter påslagning fungerar hela displayen normalt efter cirka 5 sekunder.

(23)Visa symbolbeskrivning:

LJUS	STAT	FUNKTION ELLER BETYDELSE
Rött ljus in övre vänstra hörnan	Lysa upp	Styrenheten arbetar i intelligent styrläge
	blinkar	Regulatorn arbetar i konstant temperaturläge
	släcka	Regulatorn är i parametreringsläge
Rött ljus in nedre vänstra hörnet	Lysa upp	Regulatorn är i kylt tillstånd
	blinkar	Styrenheten är i okylt tillstånd
	släcka	Styrenheten är i ett mikrokylt tillstånd

(24)Beskrivning av nyckeldefinition:

TANGENTNÅNG	NAMN	NYCKELFUNKTIONER
RST nyckel	Bestäm nyckeln	OK-knapp för att spara och avsluefter inställning av data
UPPSÄTTNINGnyckel	Ställ in nyckeln	Ändra parameterinställningarna
▲tangent	Slå upp nyckeln	Numeriska värden/parameterposterinkrementeras
▼tangent	Slå ner tangenten	Numerisk minskning avvärde/parameterinmatning

KEY PRESS INSTRUCTIONS

SORTERA	TANGENTNÅNG	FUNGERA	BESKRIVNING AV FUNKTIONEN
1	▲+▼+RST	Fabrikssparameterjustering	Tryck och håll ned ▲▼-tangenten och RST-tangentensamtidigt efter att termostaten slås på, visa 99 efter tresekunder, tryck på ▲▼-tangenten för att ändra lösenorfabriksinställningen (50), tryck på SET-knappen för att gåmenyn, du kan ändra fabriksinställningen, du kan ändra(F0~A13) parametrarna. Tryck på OK (RST) för att ändraspara parametrarna till fabriksinställningarna.
2	▲+SET	Användarparameterjustering	1. Tryck först och håll ned ▲-tangenten och tryck sedarSET-tangenten samtidigt i fem sekunder för att visa 0, trpå ▲▼-tangenten för att välja det inställda lösenordet otryck sedan på OK-tangenten, om lösenordet är korrekt,displayen till F0 och går in i inställningsläget. PanelindikaD1 blinkar för att indikera att regulatorn nu är iparameterinställningstillstånd. Om lösenordet är felaktigtreturneras temperaturdisplayen.2. När du har gått in i inställningsläget, tryck på ▲-tangför att gå in i valinställningsposterna i tur och ordning, otryck på▼-tangenten för att cykla i motsatt riktning. (Visendast F0-F11) Välj det inställda objektet och tryck sedainställningsknappen för att gå in i nästa nivå avparameterändring, visa det ursprungliga inställda värdet, tpå ▲▼-tangenten för att ändra parametervärdet och tryck sedan på inställningsknappen för att gå tillbaka till föregå menyalternativ.3. Tryck på OK-tangenten (RST) när som helst, spara d ändrade parametrarna, lämna parameterinställningstillstånd återgå till temperaturdisplayen och kör enligt de nya parametrarna. Om ingen knapp trycks in inom 20 sekunde kommer regulatorn automatiskt att lämna parameterinställningstillståndet och kommer inte att spara ändrade parametrarna. (När parameterinställningen tillstånd körs systemet enligt de ursprungliga parametrarna)
3	▲+▼	Parameterjustering	Efter att ha hållit ▲▼-tangenten samtidigt slås termostat och "rE" visas efter tre sekunder, och det nyligen justera tillverkarens parametervärde (parametern justerad med " ▲+▼+RST") träder i kraft, och återgår till normal drift ef sekunder.
4	▼	Kontrollera rumstemperaturen flödesvärde (röd lampa D1 blinkar)	1. Tryck på knappen ▼ en gång för att visa t1, och try på knappen ▼ för att visa rumstemperaturen.2. Tryck på knappen ▼ en gång för att visa t2, och tryck sedan på knappen ▼ för att visa flödeshastighet 1 (enkel för liter: Tryck på knappen ▼ en gång för att visa t3, och tryck på knappen ▼ för att visa flödeshastighet 2 (enkel för L).4. Ingen knapp trycks in och vattentemperaturen åters after sex sekunder.Obs: Livetrafik L = flödesfrekvens HZ/flödeskoefficient.
5	UPPSÄTTNING	Snabbjustering	Tryck på SET-tangenten medan termostaten fungerar kon 1. Termostaten arbetar i konstant temperaturläge för den intelligenta termostaten, och panelen visar parametervärde F0 (inställd temperatur).2. Termostaten arbetar i intelligent läge och panelen visa parametervärdet F1 (temperaturdifferensvärde). Panel D1 blinkar nu, vilket indikerar att regulatorn nu är i inställningstillstånd för parametern.Tryck på ▲▼-tangenten för att ändra inställningen, tryck sedan på SET-tangenten eller tryck på den utan tangent sekunderspara sedan inte och avsluta. Om du trycker på RST-tangenten sparas disken och stängs, och den nya parametern träder i kraft.
6	SET+RST	Självtestläge	Under 5 minuters påslagning, tryck på "SET-tangenten" o "RST-knappen" samtidigt i 10 sekunder för att gå in i självtestläget och utför följande logik i tur och ordning:1. Visa programversionen.2. Display -11.1 ~-22.2 Alla indikatorlampor är tända och kompressorreläet är stängt och frånkopplat en gång.3. Display -33.3 Alla indikatorlampor är tända och magnetventilens relä är stängt.4. Display 444 Alla indikatorlampor är släckta och magnetventilens relä är frånkopplat.5. Display 555~666 Alla indikatorlampor är släckta och larmreläet är stängt och frånkopplat en gång.6. Display 777~888 Alla indikatorlampor är släckta och summern ringer en gång. 7. Avsluta självtestläget.

Efter påslagning ska displaypanelen ha 3 sekunder blinkande samtidigt displayindikator och digitalt rör (inklusive D1, D2, — dag. dag), när temperaturvärdet för den visade rumstemperaturen och vattentemperaturen skiljer sig från faktisk temperatur, A4, A5 kan justeras för att korrigera det visade temperaturvärdet.

22. Felsäker

I termostatens larmläge, tryck på valfri knapp för att stoppa larmljudet, displayen visar larmkoden och när larmtillståndet är eliminerat återgår displayen till normal visning.

23. Larmkod och styrlogik:

LARMKOD	LARMINNEHÅLL	LARMFÖRHÅLLANDEN
E1	Rumstemperaturen är superhög	Rumstemperatur> F6 (larmvärde för ultrahög temperatur)
E2	Vattentemperaturen är superhög	Vattentemperatur>vattentemperaturinställningstemperatur + F4 (vattentemperatur superhögt larm)
E3	Vattentemperaturen är extremt låg	Vattentemperatur<vattentemperaturinställningstemperatur -F5 (vattentemperatur ultralågt larm)
E4	Fel på rumstemperaturgivaren	Rumstemperaturgivaren är kortsluten eller öppen
E5	Fel på vattentemperatursensorn	Vattentemperatursensorn är kortsluten eller öppen
E6	Trafik 1 larm	När A9=0 går flöde 1 in för att starta larmet när flö F10 (flöde 1 larmvärde) detekteras, och lämnar larmnär flöde > F10 (flöde 1 larmvärde); När A9=1 larmingångsomkopplaren för flöde 1 när den är öppen, utgångslarmet lämnas när omkopplaren slås på
E7	Trafik 2 larm	När A11=0, startar flöde 2-ingången larmet när flöe F11 (flöde 2 larmvärde) detekteras, och larmet avslunär flöde > F11 (flöde 2 larmvärde).När A11=1 aktiveras larmet när strömbrytaren för ing 2 är öppen, och larmet avslutas när omkopplaren sl

Koncentrera:

1. E2-larmet är effektivt endast efter att ha uppnått uppstartslarmfördröjningen (A1) eller kommit in i måltemperatursektionen (det vill säga mellan inställd temperatur och inställd temperatur + kylreturskillnad F2) efter att termostaten slås på
2. E3-larmet är effektivt endast efter att ha uppnått startlarmfördröjningen (A1) och efter att termostaten slås på, går vattentemperaturen in i måltemperatursektionen (det vill säga mellan inställd temperatur och inställd temperatur + kylreturskillnad F2).
3. När larmfördröjningen A1 är inställd på 0, utlöses E2-larmet för ultrahö vattentemperatur omedelbart när vattentemperaturen är superhög när strömmen slås på; När vattentemperaturen är extremt låg utlöses larmet för E3-vattentemperaturen omedelbart

24. Status för reläutgång vid larm:

1. När E1, E2, E3 larmar, styrs kompressorn och köldmediemagnetventiler enligt den normala styrlogiken.
2. Vattentemperaturinställningen (F0) för regulatorn när E4-larmet körs enligt fabriksinställningen. Vid drift i konstant temperaturläge finns inget E4-larm.
3. När E5 larmar växlar systemet automatiskt till kylläge.

MENU DESCRIPTION

KODA	STÄLL IN PROJEKTET	RÄCKVIDD	STANDARDVÄRDE	ANMÄRKNING
F0	Ställ in temperaturen	F9~F8/-20~40	25,0	Smart temperaturlägeTermostatläge
F1	Temperaturskillnadsvärde	- 15–5	-2,0
F2	Kyldifferential bak	0,1–3,0	0,3	Noggrannhet 0,1 grader
F3	Kontrolläge	0~1	1	1 Smart, 0 Termostat
F4	Vattentemperatur superhögt larm	1–20	10,0
F5	Vattentemperatur ultralågt larm	1–20	15,0
F6	Larm för höga temperaturer	40–50	45,0
F7	Lösenord	00–99	8
F8	Maximal set vattentemperatur	(F9+1)~40	30,0
F9	Minsta uppsättning vattentemperatur	1~ (F8–1)	20.0
F10	Larmvärde för trafik 1	0,0–10,0	0,5	0.0 = Avbryt larm
F11	Trafik 2 larmvärde	0,0–10,0	0,0	0.0 = Avbryt larm
A0	Uppvärmningsdifferential bak	0,1–3,0	0,5
A1	Power-on larm fördröjning	0–30	5	minut
A2	Startfördröjning	10–99	30	andra
A3	Tillståndsövergångsförsening	0–99	20	andra
A4	Korrigering av rumstemperatur	- 5.0~5.0	0,0
A5	Korrigering av vattentemperatur	- 5.0~5.0	0,0
A6	Systemtröghetskoefficient	2–30	8
A7	Kompressorns startskydd	0–99	30	andra
A8	Temperaturenhet	0~1	0	0=Celsius1=Fahrenheit (stöds inte)
A9	Trafikdetektering 1ingångsläge	0~1	1	00 = pulsmängd 01 =kopplingsmängd
A10	Flödeshastighet 1 faktor	0,0–60,0	13,0	När den är inställd på 0 elkoefficienten har ingen effek
A11	Trafikdetektering 2ingångsläge	0~1	0	00 = pulsmängd 01 =kopplingsmängd
A12	Flöde 2 faktor	0,0–60,0	13,0	När den är inställd på 0 elkoefficienten har ingen effek
A13	Trafikfördröjningslarm	00~60 秒	2	andra

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
