INSTRUKCJA OBSŁUGI CW-6000 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkowni musi uważnie przeczytać instrukcję obsługi.

WARN

1. NALEŻY UPEWNIĆ SIE, ŻE ZASILANIE I GNIAZDO ZASILANIA S DOBRE STYKOWE, A PRZEWÓD UZIEMIAJĄCY MUSI BYĆ MOCNY!

Chociaż średni prąd roboczy agregatu chłodniczego jest niewielki, chwilowy prą roboczy może czasami osiągnąć 6 \~ 10 amperów (chwilowy prąd roboczy mo zasilacza AC110V jest możliwy do 10 \~ 1 5 amperów)

1. PROSIMY UPEWNIĆ SIE, ŻE PRACUJĄCY AGREGAT POSIADA STABILNE I NORMALNE NAPIĘCIE!

Ponieważ sprężarka chłodnicza jest bardziej wrażliwa na zasilanie i napięcie, v napięcie robocze naszego standardowego produktu wynosi 220^240V (model 110V to 110-120V), jeśli naprawdę potrzebujesz szerszego zakresu napięcia roboczego, możemy dostosować.

1. PROSZE NIEDOPASOWANA CZESTOTLIWOŚĆ ZASILANIA SPOWODUJE USZKODZENIE CHILLERA!

Wybierz tryb: 50 Hz lub 60 Hz w zależności od aktualnej sytuacji.

1. W CELU CHRONIENIA POMPY ZABRANIA SIĘ URUCHOMIENIA CHILLERA BEZ WODY W ZBIORNIKU!

Nowa maszyna pakowana jest po spuszczeniu całej wody ze zbiornika, dlatego przed uruchomieniem należy upewnić się, czy w zbiorniku jest wystarczająca il wody i czy w maszynie znajduje się woda, w przeciwnym razie łatwo jest uszkodzić pompę.

Gdy poziom wody spadnie poniżej zielonego (normalnego) zakresu wskaźnika poziomu wody, wydajność chłodnicza naszych agregatów chłodniczych nieznacznie spadnie. Dlatego upewnij się, że poziom wody mieści się w zielor (normalnym) zakresie. Pompy są surowo zabronione w przypadku drenażu obiegowego!

1. UPEWNIJ SIE, ŻE WLOT I WYLOT POWIETRZA SĄ DOBRZE WENTYLOWANE!

Wylot powietrza od przeszkody do tyłu chłodnicy musi wynosić co najmniej 30 a pomiędzy przeszkodą a bocznym wlotem powietrza powinien wynosić co najmniej 8 cm.

41. FILTR MUSI BYĆ REGULARNIE CZYSZCZONY!

Pyłomierz należy odblokować i wyczyścić, w przeciwnym razie spowoduje to poważne zatkanie chłodnicy.

42. ZWRÓĆ UWAGE NA DZIAŁANIE KONDENSATU!

Wraz ze wzrostem wilgotności otoczenia, gdy temperatura wody jest niższa niż temperatura otoczenia, kondensat utworzy okrągłe rury i części chłodzące na powierzchni wody. W takim przypadku zaleca się ustawienie wyższej temperatu wody lub utrzymywanie temperatury podłączonych rur i elementów chłodzących.

TYLKO DO UŻYTKU PROFESJONALNEGO!

To urządzenie nie może być używane przez dziecko lub osobę z niepełnosprawnością fizyczną, sensoryczną lub fizyczną, sensoryczną lub fizyczną, albo brakiem doświadczenia i wiedzy, chyba że zapewniony jest nada lub instrukcje, a dziecku nie wolno bawić się urządzeniami elektrycznymi!

Woda obiegowa chłodnicy wody musi być używana w szczelnym pojemniku dc normalnego użytkowania, takim jak woda chłodząca lampę laserową.

Nieuszczelnione pojemniki, takie jak zbiorniki na wodę, wiadra nie mogą być używane do chłodzenia wodą obiegową za pomocą chłodnic wodnych.

SPECIFICATIONS

Model	CW-6000
Napięcie	AC220-240V	120 V AC
częstotliwość	50 Hz	60 Hz
moc	15 00 W
Wydajność chłodnicza	3,2 kW	3,5 kW
Chłodziwo	R410a
odgłosy	≤ 8 0 dB
Pojemność zbiornika na wode	15 litrów
Maksymalny przepływ	65 l/min
Moc pompy	370 W	600 W
Główny materiał	Żelazo, miedź
Bezpieczeństwo	Alarm zabezpieczenia nadprądowego sprężan Alarm przekroczenia temperatury

DEVICE ILLUSTRATION

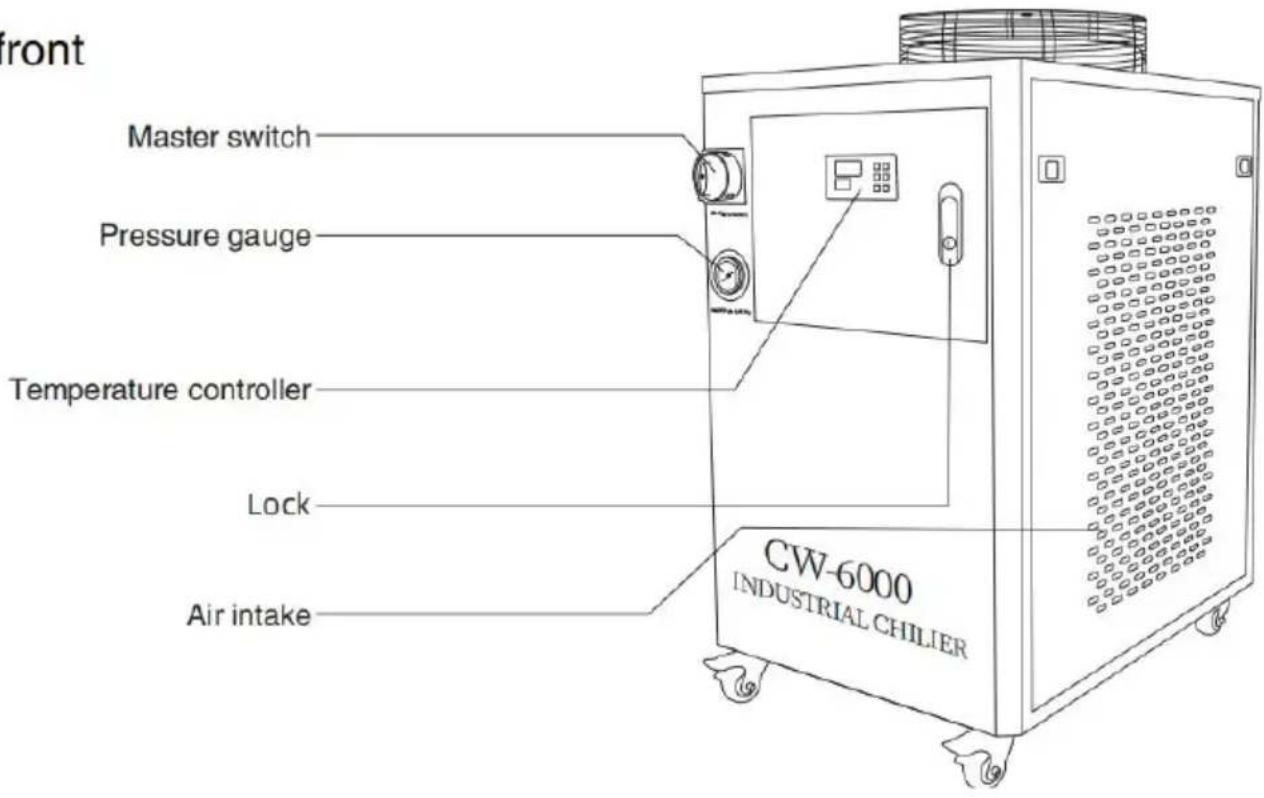

front

front Master switch Pressure gauge Temperature controller Lock Air intake CW-6000 INDUSTRIAL CHILIER

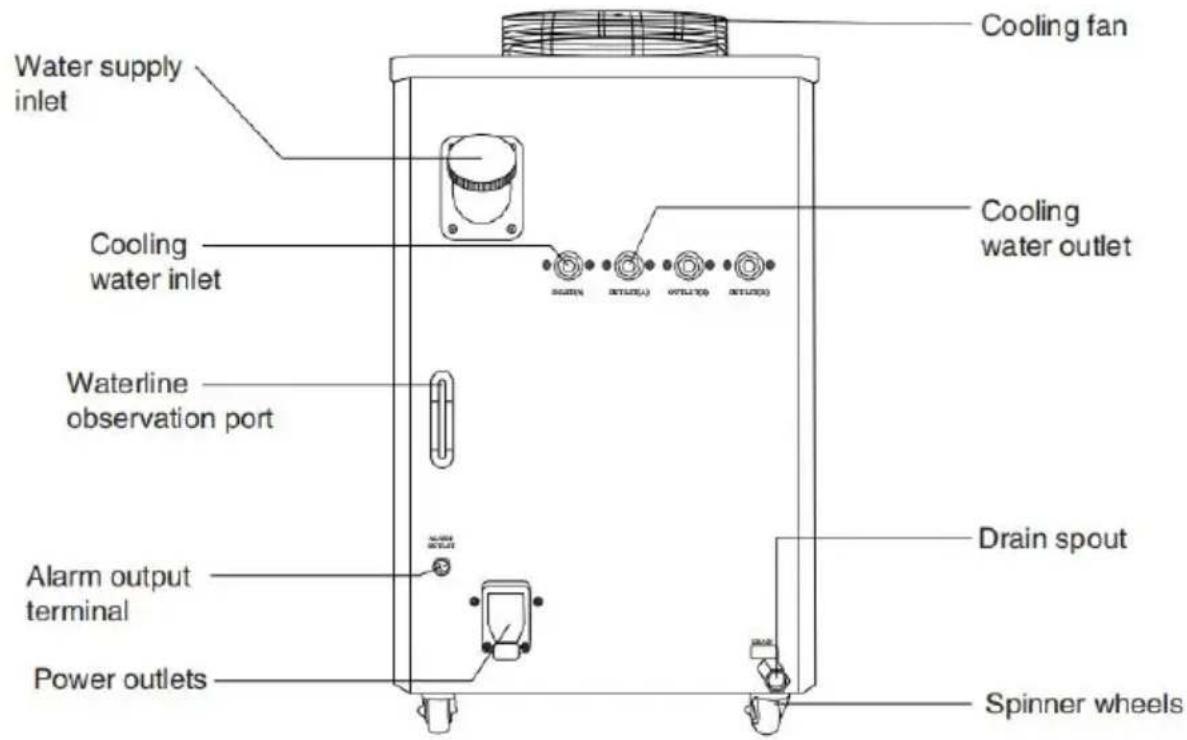

behind

Instalacja tego przemysłowego agregatu chłodniczego jest bardzo prosta Pierwszą instalację nowej maszyny można przeprowadzić, wykonując następujące kroki:

	1. OTWÓRZ OPAKOWANIE, ABY SPRAWDZIĆ, CZY MASZYNA JEST NAPRAWIONA I WSZYST NIEZBĘDNE AKCESORIA SĄ KOMPLETNE.
	2. OTWÓRZ DOPŁYW WODY, ABY DOPROWADZIĆ WODĘ CHŁODZĄCĄ (NIE WYLEWAĆ WODY!).Obserwuj wskaźnik poziomu wody i powoli doda wodę, uważając, aby nie dopuścić do przelania! chłodzenia urządzeń ze stali węglowej należy do do wody odpowiednią ilość dodatku do wody chłodzącej (antykorozyjnej wody wodnej).Użytkownicy na zimnoregionach powinny stosować niekorozyjny środekprzeciw zamarzaniu.
	3.POŁĄCZ RURE WLOTOWĄ I WYLOTOWĄZGODNIE Z WARUNKAMI SYSTEMU.
4. PODŁĄCZ ZASILANIE I WŁĄCZ PRZEŁĄCZNIK ZASILANIA. (NZACZYNAJ BEZ WODY W ZBIORNIKU!)(1) Wyłącznik zasilania zostaje włączony i pompa obiegowa agregachłodniczego zaczyna działać. Pierwsza operacja może spowodowaćpowstanie większej liczby pęcherzyków w rurze, powodując sporadyalarmy dla ruchu drogowego, ale po kilku minutach pracy wszystkodo normy.(2) Po pierwszym uruchomieniu należy natychmiast sprawdzić rurępod kątem wycieków.(3) Zasilanie jest włączone, jeśli temperatura wody jest niższa niżustawiona wartość, jest to normalne, że wentylator i inne części unie działają. Sterownik temperatury będzie automatycznie kontrolowapracy elektrozaworów sprężarki, wentylatorów i innych podzespołówzgodnie z ustawionymi parametrami kontrolnymi.(4) Ponieważ ponowne uruchomienie sprężarki i innych komponentózajmuje dużo czasu, w zależności od różnych warunków, czas tensię od kilku sekund do kilku minut, więc nie wyłączaj często zasıwłączaj goPonownie.
	5.SPRAWDŹ POZIOM WODY W ZBIORNIKU.Pierwsze uruchomienie nowej chłodnicy powodujeodessanie powietrza z rury wodnej, powodującniewielki spadek poziomu wody, jednak w celuutrzymania poziomu wody w obszarze zielonymdopuszcza się ponowne dolanie wystarczającej ilwody. Proszę obserwować i zapisywać aktualny poziom wody, sprawdzić ponownie po pewnym czasie pracy agregatu i jeżeli poziom wody zna się obniży,proszę ponownie sprawdzić szczelność rury wod
6.DOSTOSUJ PARAMETRY REGULATORA TEMPERATURY.Seria CW-5000/5200 wykorzystuje inteligentne termostaty. Zwykle użytkownik nie musi tego regulować. Jeśli to naprawdę konieczne. „Stan pracy i strojenie parametrów”.

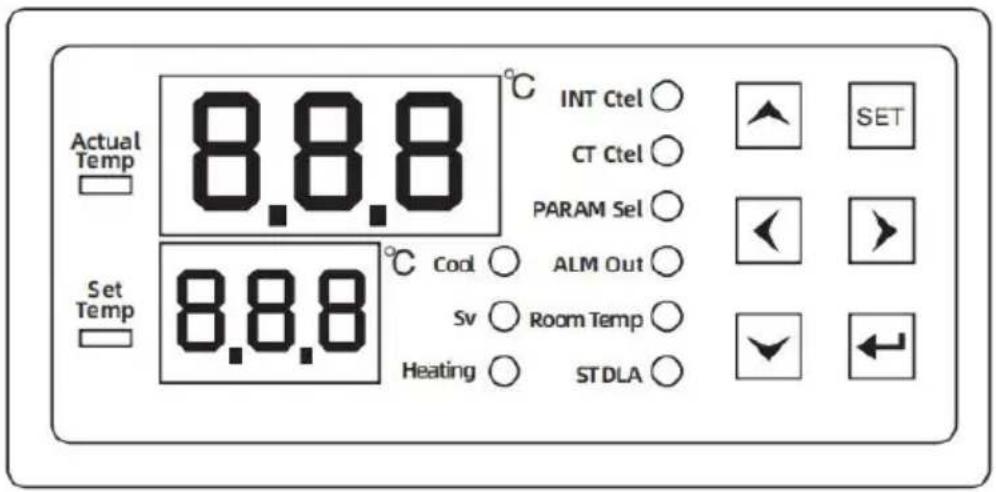

DISPLAY PANEL AND BUTTONS

Actual Temp 8.8.8 °C INT Ctel ○ CT Ctel ○ PARAM Sel ○ SET Set Temp 8.8.8 °C Cool ○ ALM Out ○ Sv ○ Room Temp ○ Heating ○ STDLA ○

▲key:Move the up key
▼key:Move the key down
key:Left key
key:Right key
SETkey:Set the key
← key:Enter

(1) Wyświetlacz może wyświetlać sześć cyfr i dziewięć wskaźników sta (kompresor-sprężarka, zawór elektromagnetyczny-zawór elektromagnetyczny, elektryczne ogrzewanie pręta grzejnego, tryb inteligentny – sterowanie INT, tryb stałej temperatury – sterowanie CT, ustawianie parametrów – zestaw PARAM, wyjście alarmowe-wyjście ALM temperatura pokojowa-temperatura pokojowa, opóźnienie rozruchu-opóźnienie ST).

Podczas normalnej pracy górny wyświetlacz wyświetla normalną temperaturę wody, a dolny wyświetlacz wyświetla ustawioną temperaturę wody.

(2) Opis symboli wyświetlacza:

ŚWIATŁO	PAŃSTWO	PAŃSTWO	FUNKCJA CZY ZNACZENIE
Wskaźnik sprężarki		jasny	Sprężarka uruchamia się

	komp	gasić	Sprężarka jest wyłączona
Wskaźnik zaworu elektromagnetycznego czynnika chłodniczego	Zawór elektromagnetyczny	jasny	Zawór elektromagnetyczny czynnik chłodniczego jest aktywowany
		gasić	Zawór elektromagnetyczny czynnik chłodniczego jest zamknięty
Wskaźnik pręta grzejnego	ogrzewanie	jasny	Uruchamia się pręt grzejny
		gasić	Pręt grzejny jest wyłączony
Inteligentny tryb sterowania	INT kontrol	jasny	Sterownik pracuje w trybie inteligentnego sterowania
		gasić	Sterownik pracuje w trybie sterowania nieinteligentnego
Tryb termostatyczny	Sterowanie CT	jasny	Sterownik pracuje w trybie reguła termostatycznej
		gasić	Sterownik pracuje w trybie reguła nietermostatycznej
Tryb ustawiania parametrów	Zestaw PARAM	jasny	Sterownik pracuje w trybie parametryzacji
		gasić	Sterownik pracuje w trybie nieparametrycznym
Tryb wyjścia alarmowego	Wyjście ALM	jasny	Stan wyjścia alarmowego
		gasić	Stan wyjścia niealarmowego
Wyświetla stan temperatury w pomieszczeniu	Temperatura pokojowa	jasny	Wyświetla stan temperatury w pomieszczeniu
		gasić	Wyświetla stan temperatury innej pokojowa
Stan opóźnienia rozruchu	Opóźnienie ST	jasny	Stan opóźnienia rozruchu jest aktywny
		gasić	Urządzenie znajduje się w stanie opóźnienia innego niż rozruch

KEY PRESS INSTRUCTIONS

CYFRA	NACIŚNIĘCIE KLAWISZY	FUNKCJONOWAĆ	OPIS OPERACJI
1	USTAW+Enter	Producentregulacja parametrów	Naciśnij i przytrzymaj klawisz Enter i kla SET, po trzech sekundach wyświetli się naciśnij klawisz ▲▼, aby zmienić hasło do ustawień fabrycznych, naciśnij klawisz SET, aby wejść do ustawień menu, moż zmodyfikuj ustawienia fabryczne i możesz zmienić parametry (F0-A11). W dowolnym momencie naciśnij klawisz Enter, aby zaż zmodyfikowane parametry, wyjść ze stanu ustawiania parametrów, powrócić do wyświetlania temperatury i pracować zgod z nowymi parametrami. Jeżeli w ciągu 2 sekund nie zostanie naciśnięty żaden przycisk, sterownik automatycznie wyjdzie stanu ustawiania parametrów i nie zapisz zmienionych parametrów. Jeśli hasło jest nieprawidłowe, naciśnij SET, aby powrócić wyświetlania temperatury
2	▲+USTAW	Korekta parametrów użytkownika	1.▲▽ Wartość parametru zmiany klawisz pozycja parametru zmiany klawisza, ◀▶wprowadź klawisz zapisz wyjście.2. Najpierw naciśnij i przytrzymaj klawisz następnie naciśnij jednocześnie przycisk przez pięć sekund. W oknie górnego linę wyświetli się „00”, a w dolnym oknie wyświetlacza wyświetli się „PAS”, w tym momencie naciśnij ▲▼ aby wybrać ustawione hasło, a następnie naciśnij kla SET, jeśli hasło jest prawidłowe, dolny wyświetlacz wyświetli parametr F0, a górnę wyświetlacz wyświetli wartość parametru i przejdzie w stan ustawień , wskazując, sterownik znajduje się teraz w stanie ustawiania parametrów. Jeśli hasło jest nieprawidłowe, wyświetlacz temperatury zostanie zwrócony. Po wejściu w stan ustawień naciśnij lewy i prawy klawisz, kolei zmienić element parametru, a nastę naciśnij klawisz ▲▼, aby zmienić wartości parametru elementu parametru. W dowolr momencie naciśnij klawisz Enter, zapisz zmodyfikowane parametry, wyjdź ze stanu ustawiania parametrów, wróć do wyświetla temperatury i kontynuuj pracę według noparametrów. Jeżeli w ciągu 20 sekund i zostanie naciśnięty żaden przycisk, sterow automatycznie wyjdzie ze stanu ustawian parametrów i nie zapisze zmodyfikowanych parametrów. W stanie ustawiania parametrów naciśnięcie przycisku SET nie powoduje reakcji
3	▲+▼	Szybko przywróć ustawienia fabryczne	Przy włączonym zasilaniu i normalnym wyświetlaczu, gdy temperatura nie jest ustawiona, naciśnij i przytrzymaj jednocześnie przycisk ▲▼, termostat zostanie włączon po trzech sekundach wyświetli się „rE”, wszystkie ustawione wartości zostaną przywrócone do wartości fabrycznych, a następnie powróca do normalnego stanu pracy po 3 sekundach.
4	▼	Sprawdź pokój temperatura	W stanie nieustawionym naciśnij klawisz aby wyświetlić wartość wykrywaną przez czujnik temperatury pokojowej, a po 6 sekundach wznów wyświetlanie temperaturwody (w tym czasie świeci się kontrolka temperatury pokojowej, wskazując, że górk okno jest otwarte). wyświetlana jako temperatura pokojowa)
5	USTAWIĆ	Szybkie regulacje	Naciśnij przycisk SET gdy termostat prac normalnie, jeżeli termostat pracuje w tryb stałej temperatury, na panelu wyświetl si wartość parametru F0 (temperatura zada a wartość parametru F1 (wartość różnicy temperatur) zostanie wyświetlona w tryb inteligentny (w tym momencie na panelu będzie świecić kontrolka ustawienia PARA co oznacza, że sterownik ustawia teraz parametru). W tym momencie naciśnij kla ▲▼, aby zmodyfikować wartość ustawier a następnie naciśnij klawisz SET, aby w lub wyjść bez naciskania przycisku w ci sekund. Jeśli naciśniesz klawisz Enter, a zapisać dysk i wyjść, nowe parametry zo obowiązywać.

MENU DESCRIPTION

kod	USTAWIENIE PROJEKTU	ZAKRES	DOMYŚLNAWARTOŚĆ	UWAGA
F0	Ustaw temperaturę	F9~F8/-20~40	25,0	Inteligentny tryb kontroli temperature Tryb stałej temperature
F1	Wartość różnicy temperatur	- 15~5	-2
F2	Regresja chłodnicza	0,1 ~ 9,0	0,8
F3	Tryb sterowania	0 ~ 1	1	1 Inteligentny, 0 Stala temperatura
F4	Alarm bardzo wysokiej temperature wody	1 ~ 80	10
F5	Alarm bardzo niskiej temperatu wody	1 ~ 40	15
F6	Alarm bardzo wysokiej temperature	40 ~ 50	45
F7	hasło	00 ~ 99	06
F8	Maksymalna ustawiona temperatura wody	(F9+1)~50	30
F9	Minimalna ustawiona temperatur wody	-30~ (F8-1)	20
A0	Ogrzewanie z powrotem	0,1 ~ 5,0	0,5
A1	Opóźnienie alarmu rozruchu	0 ~ 30	5	minuta
A2	Opóźnienie rozruchu	10 ~ 300	15	drugi
A3	Opóźnienie przejścia stanu	0 ~ 99	5	drugi
A4	Kalibracja temperatury pokojowe	-10,0 ~ 10,0	0
A5	Korekta temperatury wody	-10,0 ~ 10,0	0
A6	Współczynnik bezwładności układu	0 ~ 40	08	Im mniejsza wartość tym dokładniejsze
A7	Zabezpieczenie rozruchu sprężarki	0 ~ 300	30	drugi
A8	Elektryczny pręt grzejny kontrol regresję	-5,0 ~ 20	0,2	temperatura < F0-A8 działa temperatura>F0-A8 przestaje działać
A9	Sygnał wejściowy jest opóźnior	0 ~ 99	2	drugi
A10	Sygnał wejściowy jest normalni otwarty i normalnie zamknięty	NIE/NC	NC	NIE jest normalnie otwarte NC jest normalnie zamknięte
A11	Zawór elektromagnetyczny otwiera się z opóźnieniem	0-4,0	0	Zawór elektromagnetyczny F0-A11
A12	Funkcja E6 podczas alarmowar	0/1	0	0 oznacza normalne działanie 1 to zatrzymanie systemu
A13	Alarm zewnętrzny Odzyskiwanie danych wyjściowy jest opóźnione	0 ~ 99	2	drugi
A14	Sprężarka uruchamia zawór elektromagnetyczny i zamyka g opóźnieniem	0 ~ 30	0	drugi
A15	Stan alarmowy przekaźnika sygnału ER1-ER5	0/1	0	1 wyjście/0 brak wyjścia

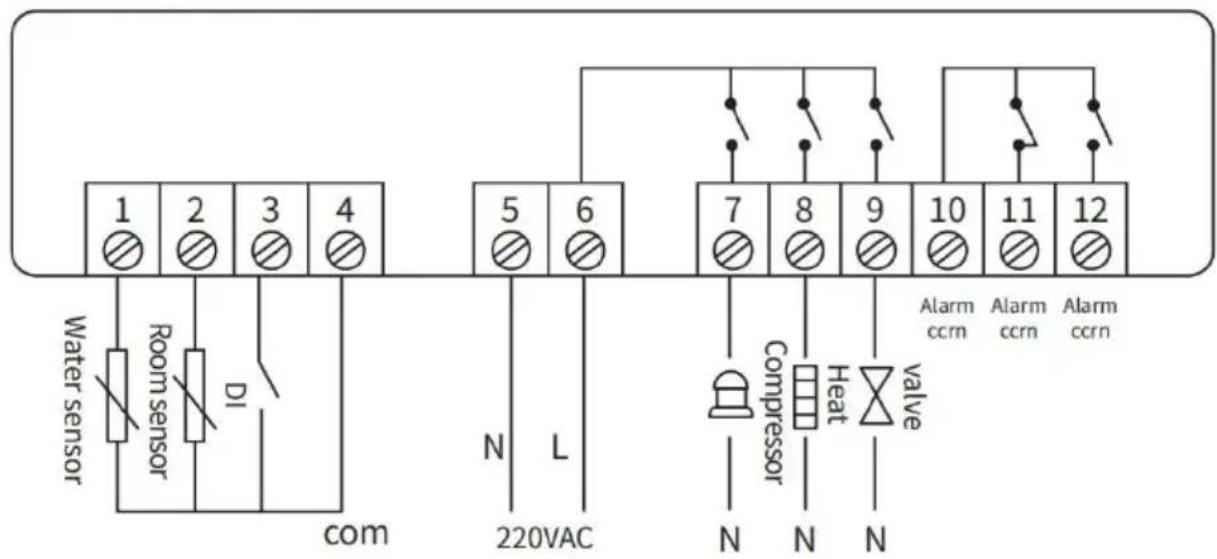

CONTROLLER WIRING DIAGRAM

RY1001A

Notice

①. Ściśle rozróżnij okablowanie zasilania, wyjścia przekaźnikowego i czujnika, a przekaźnik nie powinien być przeciążony.
②Wszystkie zmiany okablowania muszą być dokonywane przy odłączonym zasilaniu.
③. Zabrania się używania tego kontrolera w środowisku wodnym lub nadmiernie wilgotnym, a także w wysokich temperaturach, silnych zakłóceniach elektromagnetycznych i silnym środowisku.
④.Upewnij się, że napięcie zasilania jest zgodne z napięciem zaznaczonym na sterowniku i zapewnij stabilność napięcia zasilania;

CONTROL THE OUTPUT FUNCTION

1. KONTROLA CHŁODNICZA:

STAN PRACY CHILLERA	STAN SPREŻARKI	STAN DZIAŁAJĄCY ELEKTROZAWORU CHŁODNICZEGO	PREĄT GRZEWCZY WARUNKI PRACY	UWAGA
chłodzenie	działanie	koniec	Przestań	Chłodzenie w 100% pełnej mocy
Jednostopniowe mikrochłodzenie	działanie	Przewodzenie	Przestań	40% mocy chłodzenia
Dwustopniowe mikrochłodzenie	działanie	Przewodzenie	zainicjować	Praca pręta grzejnego w chłodnictwie o mocy 20%.
ogrzewanie	Przestań	Przewodzenie	zainicjować	Żadnego chłodzenia, tylko ogrzewanie

Powyżej przedstawiono cztery stany pracy agregatu chłodniczego kontrolowane przez inteligentny termostat. Najkrótszy czas przejścia między chłodzeniem a mikrochłodzeniem wynosi (około 5-10 sekund) i można go zmieniać wielokrotnie w ciągu jednej minuty.

Jeśli obciążenie cieplne jest włączone, agregat chłodniczy pracuje główw w tych dwóch warunkach pracy, a temperaturę wody chłodzącej można precyzyjnie kontrolować. (Podczas rzeczywistego testu temperatura wody waha się wokół 0,3 stopnia Celsjusza.) Po wyłączeniu obciążenia grzewczego temperatura wody spada w dół, a po osiągnięciu ustawion wartości A0 sprężarka chłodnicza przestaje działać.

To ważne by zauważyć że; Będzie różnica czasu pomiędzy konwersja warunków pracy agregatu chłodniczego i zmiana temperatury wody, a parametr A6 jest odpowiednim parametrem opisującym bezwładność układu, zgodnie z tym parametrem sterownik może obliczyć odpowiedni wyprzedzenie działania, zmniejszyć przekroczenie temperatury wody.

ZAWÓR ELEKTROMAGNETYCZNY CHŁODNICY

1. Gdy sprężarka pracuje, gdy temperatura spadnie do (równej poniżej wartości zadanej temperatury wody, a czas działania elektrozaworu czynnika chłodniczego jest dłuższy niż czas ustawiony przez zmianę sł opóźnienie (A3), zawór elektromagnetyczny czynnika chłodniczego zostaj włączony. Gdy temperatura wzrośnie powyżej (wyższej) ustawionej wartości temperatury wody i czasu przewodzenia czynnika chłodniczego zawór elektromagnetyczny jest dłuższy niż czas ustawiony przez opóźnienie zmiany stanu (A3), elektrozawór czynnika chłodniczego zostą odcięty.

2. Kiedy sprężarka przestaje działać, włącza się elektrozawór czynnika chłodniczego.

3. Gdy sprężarka zacznie pracować (w momencie rozruchu), elektrozaw czynnika chłodniczego musi znajdować się w stanie odcięcia (w normalnych okolicznościach warunek ten jest spełniony).

ELEKTRYCZNE PRĘTY GRZEWCZE

Gdy temperatura wody spadnie poniżej zadanej temperatury wody - grzałka elektryczna wyreguluje różnicę, grzałka elektryczna zacznie działać. Gdy temperatura wody wzrośnie powyżej ustawionej temperatury wody - grzałka elektryczna reguluje różnicę, grzałka elektryczna przesta działać.

2. NASTAWA TEMPERATURY WODY:

Gdy termostat pracuje w trybie stałej temperatury, wartość ustawienia temperatury wody jest stała i wynosi F0, tak jak normalny termostat. Gdy termostat działa w trybie inteligentnym, ustawienie temperatury wod ulega zmianie.

WARTOŚĆ ZADANA TRYBU INTELIGENTNEGO

Gdy temperatura w pomieszczeniu plus F1 jest mniejsza niż F9, ustaw wartość temperatury wody jest równa F9

Gdy temperatura w pomieszczeniu plus F1 jest większa niż F8, woda

wartość ustawienia temperatury jest równa F8

Gdy temperatura w pomieszczeniu plus F1 jest mniejsza, równa F8, większa lub równa F9, wartość ustawienia temperatury wody jest równa temperaturze pokojowej + F1

KOD	TREŚĆ	WARUNKI ALARMOWE
Er1	Temperatura w pomieszczeń jest zbyt wysoka	Temperatura w pomieszczeniu > bardzo wysoka wart alarmu temperatury (wartość ustawienia F6)
Er2	Temperatura wody jest zby wysoka	Temperatura wody> temperatura zadana + różnica chłodzenia F2 + alarm bardzo wysokiej temperatury F4
Er3	Temperatura wody jest zby niska	Temperatura wody < temperatura zadana - różnica p ogrzewania A0 - alarm bardzo niskiej temperatury wo
Er4	Awaria czujnika temperatury pomieszczeniu	Czujniki temperatury w pomieszczeniu mają zwarcie l przerwę
Er5	Czujnik temperatury wody j uszkodzony	Czujnik temperatury wody ma zwarcie lub przerwę
Er6	Alarmy wejścia zewnętrzne	Połączenie zewnętrzne zostało utracone
Er2 i Er3 będą skuteczne tylko wtedy, gdy temperatura wody osiągnie sekcję temperatu (tj. pomiędzy temperaturą ustawioną a temperaturą ustawioną + różnica chłodzenia F2) p opóźnienia alarmu rozruchu (A1) lub po włączeniu zasilania i wymuszonym chłodzeniu p sekund

(1) STAN KONTROLI W PRZYPADKU WYgenerowania ALARMU

Kiedy wystąpi alarm Er3, przekaźniki chłodnicze i grzewcze działają zgodnie z normalną logiką.

Gdy wystąpi alarm Er4, ustawienie temperatury wody (F0) sterownika przebiega zgodnie z ustawieniem fabrycznym. (Jeżeli sterownik pracuje w trybie stałej temperatury, E4 nie wywołuje alarmu)

W przypadku wystąpienia alarmu Er5 system powinien zostać wyłączony niezależnie od stanu w jakim się znajduje działanie.

(2) DŻWIĘK ZATRZYMANIA ALARMU

W stanie alarmowym termostatu naciśnij dowolny przycisk, aby wyłączyć sygna dźwiękowy alarmu, ale wyświetlanie alarmu nie zatrzyma się, dopóki stan alarmowy nie zostanie wyeliminowany.

(3) ALARM WEJŚCIA ZEWNETRZNEGO:

Po osiągnięciu zewnętrznego sygnału alarmowego na wejściu i upłynięciu czasi nastawionego opóźnienia A9, na wyświetlaczu pojawia się komunikat Er6, nie to wpływu na sterowanie systemem i włącza się sygnał dźwiękowy alarmu.

(4) Gdy pojawi się Er1-Er6, zabrzmi brzęczyk alarmowy, a po naciśnięciu klaw wyciszenia alarmu, brzęczyk przestanie dzwonić. Wyjście alarmowe, przekaźnik inne błędy są automatycznie resetowane po ich usunięciu.
(5) Gdy pojawi się Er1-Er6, zabrzmi brzęczyk alarmowy, a po naciśnięciu klaw wyciszenia alarmu, brzęczyk przestanie dzwonić. Wyjście alarmowe, przekaźnik inne błędy są automatycznie resetowane po ich usunięciu.

1. DŻWIĘK KLUCZOWY

Po naciśnięciu przycisku kontrolera słychać monit, a po naciśnięciu każdego przycisku słychać krótki sygnał dźwiękowy.

1. Identyfikator włączenia zasilania

Po włączeniu wyświetlacz miga przez 3 sekundy, jednocześnie wyświetla się lampka kontrolna i cyfrowy w kształcie tuby, a brzęczyk przechodzi do normal stanu logicznego po usłyszeniu dźwięku.

1. KOREKTA TEMPERATURY

Kalibracja temperatury pokojowej i kalibracja temperatury wody, gdy wyświetlaną temperatura (temperatura pokojowa i temperatura wody) różni się od temperatu rzeczywistej, można skorygować A4 i A5.

1. PRZETWARZANIE PO WŁĄCZENIU

Po upływie czasu opóźnienia włączenia zasilania (A2) od włączenia termostatu, termostat przechodzi w stan chłodzenia ze 100% pełną mocą na 25 sekund. Następnie steruj agregatem chłodniczym tak, aby działat zgodnie z rzeczywistą temperaturą powietrza i temperaturą wody. (Uwaga: jest to funkcja „Wymuszone chłodzenie podczas rozruchu”). Jeśli temperatura wody jest wyższa niż nastawa

temperatury wody - tło ogrzewania, sprężarka nie musi się zatrzymywać po

włączeniu wymuszonego chłodzenia. Funkcja ta ma na celu ułatwienie prac konserwacyjnych)

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
