TDGC2-3000VA - Régulateur de tension électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de tension variable
Marque	Vevor
Modèle	TDGC2-3000VA
Capacité de sortie	3 KVA
Tension d'entrée (Amérique du Nord)	120 V CA
Tension d'entrée (Europe/Australie)	230 V CA
Tension de sortie (Amérique du Nord)	0-130 V CA (réglable)
Tension de sortie (Europe/Australie)	0-300 V CA (réglable)
Courant de sortie maximum (Amérique du Nord)	23 A
Courant de sortie maximum (Europe/Australie)	10 A
Type de transformateur	Autotransformateur avec balai de charbon
Protection thermique	Déclenchement à ~100°C, rétablissement à ~85°C
Protection contre les surcharges	Protecteur de surcharge réarmable
Dimensions (approx.)	250 x 200 x 200 mm
Poids (approx.)	5,5 kg
Température d'utilisation	-15°C à +40°C
Humidité relative max.	90%
Altitude max.	1000 m
Entretien	Vérification régulière des balais de charbon et nettoyage avec un chiffon sec
Sécurité	Mise à la terre obligatoire, ne pas démonter, ne pas utiliser en parallèle
Accessoires fournis	4 fusibles, manuel d'instructions

FOIRE AUX QUESTIONS - TDGC2-3000VA Vevor

Quel type de prise électrique est nécessaire ?

Cela dépend de la version : pour l'Amérique du Nord, tension d'entrée 120 V avec prise NEMA 5-15 ; pour l'Europe/Australie, tension 230 V avec prise Schuko ou équivalente. Consultez l'étiquette de l'appareil. Ne jamais inverser l'entrée et la sortie.

Puis-je utiliser cet appareil en continu à pleine charge ?

Oui, mais dans les limites des spécifications. Ne dépassez pas le courant de sortie maximum (23 A pour 120 V, 10 A pour 230 V). Une utilisation prolongée à pleine charge peut déclencher la protection thermique intégrée.

Que faire si la sortie se coupe automatiquement ?

Cela peut être dû à une surcharge ou une température interne élevée. Vérifiez que le courant utilisé ne dépasse pas la valeur nominale. Si la protection thermique s'est déclenchée, attendez que l'appareil refroidisse (environ 85°C) pour qu'il se réarme automatiquement. Si le protecteur de surcharge a sauté, appuyez sur le bouton de réinitialisation après avoir vérifié l'absence de court-circuit.

Comment régler la tension de sortie ?

Tournez le volant du régulateur. En tournant dans un sens, la tension augmente ; dans l'autre, elle diminue. La plage de réglage est de 0 à 130 V (modèle NA) ou 0 à 300 V (modèle EU/AU).

Quelle est la durée de vie des balais de charbon ?

Elle varie selon l'utilisation. Inspectez régulièrement les balais : ils doivent être remplacés lorsque la largeur de contact dépasse la largeur de deux fils. Consultez un professionnel pour le remplacement.

Puis-je brancher plusieurs régulateurs en parallèle ?

Non, c'est interdit. L'utilisation en parallèle peut endommager les appareils. Chaque régulateur doit être utilisé seul sur son circuit.

Comment remplacer un fusible ?

Débranchez d'abord l'appareil. Retirez le fusible défectueux et insérez un fusible de remplacement fourni dans l'emballage. Utilisez uniquement des fusibles de même calibre. Remettez l'appareil sous tension.

L'appareil est-il protégé contre les courts-circuits ?

Oui, grâce à un protecteur de surcharge réarmable. En cas de court-circuit, le protecteur coupe la sortie. Après avoir résolu le problème, appuyez sur le bouton de réinitialisation pour rétablir le fonctionnement.

Où installer cet appareil ?

Placez-le dans un endroit sec, bien ventilé, à l'abri de la poussière, des gaz corrosifs et des vibrations. Ne pas exposer à la pluie ou à l'immersion. Respectez une altitude inférieure à 1000 m et une température ambiante entre -15°C et +40°C.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux pour essuyer l'extérieur. N'utilisez jamais d'eau, de solvants ou de produits abrasifs. Assurez-vous que les ouïes de ventilation ne sont pas obstruées.

MODE D'EMPLOI TDGC2-3000VA Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

Contacter le régulateur de tension Manuel d'instructions

	Avertissement : Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles FCC. So fonctionnement est soumis aux deux conditions suivantes : (1) appareil ne doit pas provoquer d'interférences nuisibles et (2) appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indic que le produit nécessite une collecte sélective des déchets da l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués co tels ne peuvent pas être jetés avec les ordures ménagères n mais doivent être déposés dans un point de collecte pour le des appareils électriques et électroniques.

- Principe de base : Le régulateur est un transformateur auto-couplé dont le rapport des spires peut être ajusté. Les axes principaux agissent avec le cadre de la brosse lorsque la brosse du régulateur revient au volant. Le rapport de spires peut être modifié continuellement lors du glissement avec une surface de meulage de la bobine, de sorte que la tension de sortie s'ajuste de zéro au maximum en douceur.

- Structure principale : le produit est monophasé 0,5 KVA à 3 KVA réglable. La bobine sur la surface supérieure a une certaine large surface lisse fixée sur la base en FRP, et le balai de charbon de contact est étroitement adapté à la surface de meulage sous l'action de la contrainte du ressort. Le balai de charbon d'entraînement du volant régule la tension sur la surface de meulage du fil émaillé, et le produit standard est vertical avec un couvercle de ventilation de sécurité à l'extérieur.

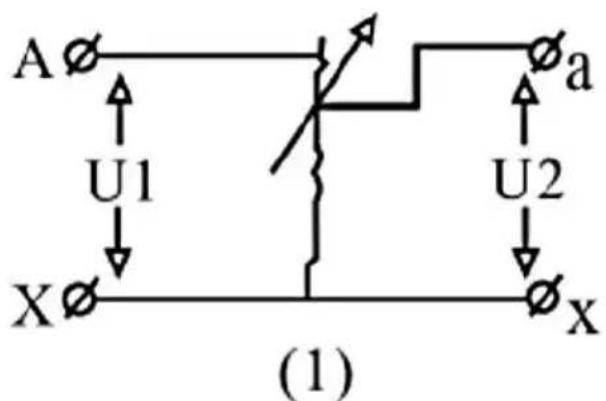

- Le jeu de bobines du régulateur de tension est connecté comme indiqué sur la figure 1.

1. U1 est la tension d'entrée (V)

2. U2 est la tension de sortie (V)

3. Contacter les balais de charbon

- Le balai de charbon variable est connecté à l'extrémité a de U2. La tension de sortie de U2 devient plus faible lorsque le balai de charbon se déplace vers l'extrémité X, et la tension de sortie de U2 devient élevée lorsque le balai de charbon se déplace vers l'extrémité a.

Attention : U1 est l'entrée de puissance et U2 est la puissance de sortie. Les deux jeux de bornes ne peuvent pas être inversés, sinon l'équipement sera endommagé.

Les régulateurs de contact ne manquent pas de fidélité dans les variations. Taille portable, léger, haute efficacité, commodité d'utilisation, fiabilité et durabilité en mouvement. Il peut être largement utilisé dans les industries (telles que les machines de l'industrie chimique, les instruments et l'apparence de la métallurgie, la fabrication de machines, l'industrie légère, les expériences scientifiques, les installations publiques, et les appareils électroménagers) pour atteindre les objectifs de régulation de tension, de température, de régulation de la lumière, de contrôle de puissance, et

SPECIFICATIONS

● Marché nord-américain.

Modèle	capacité de sortie (KVA)	Tension d'entrée (V)	Tension de sortie (V)	de sortie maximum (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Attention : Le courant maximum en sortie ne doit pas dépasser le courant maximum indiqué dans le tableau d'appel, sinon l'appareil sera endommagé.

- Marchés européens et australiens.

Modèle	capacité de sortie (KVA)	Tension d'entrée (V)	Tension de sortie (V)	de sortie maximum (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	dix

Attention : Le courant maximum en sortie ne doit pas dépasser le courant maximum indiqué dans le tableau d'appel, sinon l'appareil sera endommagé.

CONDITIONS DE SERVICE

• La température ambiante moyenne est de +40 degrés Celsius à -15 degrés Celsius.
• Le régulateur de pression ne doit pas être installé à plus de 1000 mètres au-dessus du niveau de la mer, avec 90% d'humidité relative de l'air.
• Le type d'onde de tension d'alimentation est une onde sinusoïdale.
• Il doit être utilisé dans un environnement exempt de substances explosives et corrosives telles que les gaz, la fumée, les saletés chimiques et les rejets de poussière.
• Le site d'utilisation doit être exempt de vibrations importantes et d'immersion dans l'eau.
• Il est interdit d'utiliser deux appareils ou plus en parallèle.
• Lors d'une utilisation dans des conditions particulières qui ne répondent pas aux conditions ci-dessus, veuillez contacter notre service client.

Remarque :

- Ce produit est doté d'un interrupteur de protection contre la température intégré. Lorsque la température interne de la machine dépasse environ 100 degrés Celsius, la machine éteindra automatiquement la sortie de tension, et la sortie de tension sera automatiquement restaurée lorsque la température interne de la machine est inférieure à environ 85 degrés Celsius.

- Lorsque la machine éteint automatiquement la sortie pendant l'utilisation, veuillez vérifier si le courant utilisé a dépassé le courant nominal de la machine, sinon la machine sera toujours dans le cycle d'arrêt automatique et de démarrage automatique.

- La plupart des machines sont équipées de protections contre les surcharges. Lorsqu'elles sont utilisées de manière incorrecte, le protecteur de surcharge sautera automatiquement et éteindra la sortie de tension. À ce moment, veuillez vérifier si la charge est en court-circuit, si le courant est sérieusement surévalué, et après avoir confirmé qu'il est correct, vous pouvez appuyer sur le bouton de réinitialisation du protecteur de surcharge à la machine, et l'équipement recommencera à fonctionner.

- En cours d'utilisation, l'appareil cesse soudainement de fonctionner et le protecteur de surcharge de réinitialisation a attendu que la température de l'appareil baisse, et l'appareil ne peut toujours pas fonctionner normalement. À ce stade, veuillez retirer le fusible actuel de l'appareil et remplacer le fusible de l'appareil par le fusible fourni dans l'emballage.

ENTRETIEN ET MAINTENANCE

• Pendant le fonctionnement normal, le régulateur doit être vérifié régulièrement avec une brosse à charbon et assurez-vous que la brosse et les pièces de contact ne dépassent pas la largeur de deux fils.
• Connectez le fil de terre au boîtier de l'appareil. Quand vous avez terminé

l'utilisation, tournez le pointeur du volant sur la position « zéro » et coupez l'alimentation.

LISTE DES ACCESSOIRES

1. Mode d'emploi * 1
2. Fusibles actuels * 4

Avertissement :

Cet équipement est un équipement à haute tension, n'essayez pas de démonter cet équipement pour éviter tout danger. Après une panne de l'appareil, si l'appareil ne peut pas être redémarré, veuillez contacter votre revendeur pour y remédier.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETASTWC NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
