Type de produit	Régulateur de tension électrique monophasé à auto-transformateur
Modèle	TDGC2-2000VA
Marque	Vevor
Capacité de sortie	2000 VA (2 KVA)
Tension d'entrée	120 V (marché nord-américain) ou 230 V (marchés européens et australiens)
Tension de sortie	0-130 V (marché 120 V) ou 0-300 V (marché 230 V), réglable en continu
Courant de sortie maximal	15 A (120 V) ou 6,6 A (230 V)
Protection thermique	Arrêt automatique à ~100 °C, reprise automatique à ~85 °C
Protection contre les surcharges	Disjoncteur réarmable avec bouton de réinitialisation
Fusible	Fusible de rechange fourni (4 pièces)
Réglage	Volant rotatif agissant sur un balai de charbon
Applications	Industrie chimique, métallurgie, machines, instruments, expériences scientifiques, installations publiques, appareils électroménagers
Conditions d'utilisation	Température ambiante -15 à +40 °C, altitude max 1000 m, humidité relative max 90 %, environnement non explosif et non corrosif
Interdiction	Ne pas utiliser deux appareils en parallèle
Entretien	Vérifier régulièrement le balai de charbon ; nettoyer les contacts si nécessaire
Mise à la terre	Brancher le fil de terre au boîtier
Accessoires fournis	Mode d'emploi, 4 fusibles de rechange
Normes	Conforme à la partie 15 des règles FCC ; directive européenne DEEE 2012/19/CE

FOIRE AUX QUESTIONS - TDGC2-2000VA Vevor

Quelle est la tension d'entrée du régulateur TDGC2-2000VA ?

La tension d'entrée dépend du marché : 120 V pour le marché nord-américain, 230 V pour les marchés européens et australiens. Vérifiez l'étiquette de votre appareil pour confirmer.

Comment régler la tension de sortie ?

Tournez le volant rotatif pour faire varier la position du balai de charbon sur la bobine. Cela modifie le rapport de transformation et ajuste la tension de sortie de 0 à la valeur maximale (130 V ou 300 V selon le modèle).

Que faire si le régulateur s'arrête automatiquement pendant l'utilisation ?

L'arrêt automatique peut être dû à une surchauffe interne (protection thermique) ou à une surcharge. Attendez que l'appareil refroidisse (température inférieure à ~85 °C) ; la sortie sera rétablie automatiquement. Si le problème persiste, vérifiez que le courant de charge ne dépasse pas le courant nominal (15 A ou 6,6 A).

Puis-je connecter deux régulateurs en parallèle ?

Non, il est interdit d'utiliser deux appareils ou plus en parallèle. Cela pourrait endommager les régulateurs et créer un risque de sécurité.

Quelle est la protection contre les surcharges ?

Le régulateur est équipé d'un protecteur de surcharge (disjoncteur) qui coupe automatiquement la sortie en cas de courant excessif. Pour le réarmer, appuyez sur le bouton de réinitialisation après avoir vérifié que la charge n'est pas en court-circuit et que le courant nominal n'est pas dépassé.

Comment entretenir le régulateur ?

Vérifiez régulièrement l'état du balai de charbon et des contacts. Assurez-vous que la largeur de contact ne dépasse pas deux fils. Nettoyez les surfaces de contact si nécessaire. Gardez l'appareil dans un environnement propre et sec.

Quels sont les accessoires fournis avec l'appareil ?

L'emballage contient un mode d'emploi et quatre fusibles de rechange. Assurez-vous de les conserver pour d'éventuelles interventions.

Où dois-je installer le régulateur ?

Installez-le dans un endroit sec, bien ventilé, à l'abri des vibrations, des gaz explosifs ou corrosifs, et de la poussière. La température ambiante doit être comprise entre -15 et +40 °C, et l'altitude ne doit pas dépasser 1000 mètres.

Que faire si le fusible saute ?

Débranchez l'appareil, retirez le fusible défectueux et remplacez-le par un fusible de même calibre fourni dans l'emballage. Si le problème persiste, vérifiez la charge ou contactez le service après-vente.

Quelle est la garantie de ce régulateur ?

La garantie est fournie par Vevor. Pour plus d'informations, consultez le certificat de garantie électronique sur www.vevor.com/support ou contactez le revendeur.

MODE D'EMPLOI TDGC2-2000VA Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

Contacter le régulateur de tension Manuel d'instructions

	Avertissement : Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles FCC. So fonctionnement est soumis aux deux conditions suivantes : (1) appareil ne doit pas provoquer d'interférences nuisibles et (2) appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indic que le produit nécessite une collecte sélective des déchets da l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués co tels ne peuvent pas être jetés avec les ordures ménagères n mais doivent être déposés dans un point de collecte pour le des appareils électriques et électroniques.

- Principe de base : Le régulateur est un transformateur auto-couplé dont le rapport des spires peut être ajusté. Les axes principaux agissent avec le cadre de la brosse lorsque la brosse du régulateur revient au volant. Le rapport de spires peut être modifié continuellement lors du glissement avec une surface de meulage de la bobine, de sorte que la tension de sortie s'ajuste de zéro au maximum en douceur.

- Structure principale : le produit est monophasé 0,5 KVA à 3 KVA réglable. La bobine sur la surface supérieure a une certaine large surface lisse fixée sur la base en FRP, et le balai de charbon de contact est étroitement adapté à la surface de meulage sous l'action de la contrainte du ressort. Le balai de charbon d'entraînement du volant régule la tension sur la surface de meulage du fil émaillé, et le produit standard est vertical avec un couvercle de ventilation de sécurité à l'extérieur.

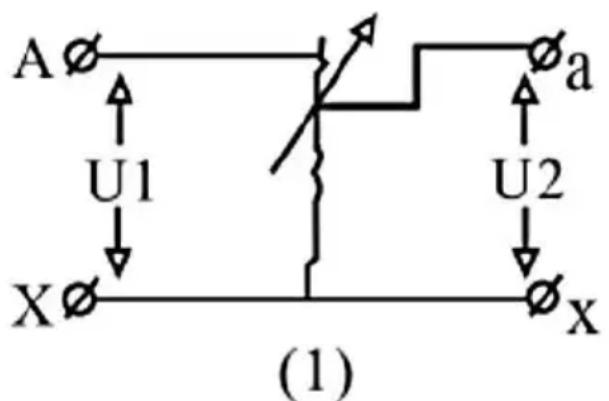

- Le jeu de bobines du régulateur de tension est connecté comme indiqué sur la figure 1.

1. U1 est la tension d'entrée (V)

2. U2 est la tension de sortie (V)

3. Contacter les balais de charbon

- Le balai de charbon variable est connecté à l'extrémité a de U2. La tension de sortie de U2 devient plus faible lorsque le balai de charbon se déplace vers l'extrémité X, et la tension de sortie de U2 devient plus élevée lorsque le balai de charbon se déplace vers l'extrémité a.

Attention : U1 est l'entrée de puissance et U2 est la puissance de sortie. Les deux jeux de bornes ne peuvent pas être inversés, sinon l'équipement sera endommagé.

Les régulateurs de contact ne manquent pas de fidélité dans les variations. Taille portable, léger, haute efficacité, commodité d'utilisation, fiabilité et durabilité en mouvement. Il peut être largement utilisé dans les industries (telles que les machines de l'industrie chimique, les instruments et l'apparence de la métallurgie, la fabrication de machines, l'industrie légère, les expériences scientifiques, les installations publiques, et les appareils électroménagers) pour atteindre les objectifs de régulation de tension, de température, de régulation de la lumière, de contrôle de puissance, et

SPÉCIFICATIONS

● Marché nord-américain.

Modèle	capacité de sortie (KVA)	Tension d'entrée (V)	Tension de sortie (V)	de sortie maximum (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Attention : Le courant maximum en sortie ne doit pas dépasser le courant maximum indiqué dans le tableau d'appel, sinon l'appareil sera endommagé.

- Marchés européens et australiens.

Modèle	capacité de sortie (KVA)	Tension d'entrée (V)	Tension de sortie (V)	de sortie maximum (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	dix

Attention : Le courant maximum en sortie ne doit pas dépasser le courant maximum indiqué dans le tableau d'appel, sinon l'appareil sera endommagé.

CONDITIONS DE SERVICE

• La température ambiante moyenne est de +40 degrés Celsius à -15 degrés Celsius.
• Le régulateur de pression ne doit pas être installé à plus de 1000 mètres au-dessus du niveau de la mer, avec 90% d'humidité relative de l'air.
• Le type d'onde de tension d'alimentation est une onde sinusoïdale.
• Il doit être utilisé dans un environnement exempt de substances explosives et corrosives telles que les gaz, la fumée, les saletés chimiques et les rejets de poussière.
• Le site d'utilisation doit être exempt de vibrations importantes et d'immersion dans l'eau.
• Il est interdit d'utiliser deux appareils ou plus en parallèle.
• Lors d'une utilisation dans des conditions particulières qui ne répondent pas aux conditions ci-dessus, veuillez contacter notre service client.

Remarque :

- Ce produit est doté d'un interrupteur de protection contre la température intégré. Lorsque la température interne de la machine dépasse environ 100 degrés Celsius, la machine éteindra automatiquement la sortie de tension, et la sortie de tension sera automatiquement restaurée lorsque la température interne de la machine est inférieure à environ 85 degrés Celsius.

- Lorsque la machine éteint automatiquement la sortie pendant l'utilisation, veuillez vérifier si le courant utilisé a dépassé le courant nominal de la machine, sinon la machine sera toujours dans le cycle d'arrêt automatique et de démarrage automatique.

- La plupart des machines sont équipées de protections contre les surcharges. Lorsqu'elles sont utilisées de manière incorrecte, le protecteur de surcharge sautera automatiquement et éteindra la sortie de tension. À ce moment, veuillez vérifier si la charge est en court-circuit, si le courant est sérieusement surévalué, et après avoir confirmé qu'il est correct, vous pouvez appuyer sur le bouton de réinitialisation du protecteur de surcharge à la machine, et l'équipement recommencera à fonctionner.

- En cours d'utilisation, l'appareil cesse soudainement de fonctionner et le protecteur de surcharge de réinitialisation a attendu que la température de l'appareil baisse, et l'appareil ne peut toujours pas fonctionner normalement. À ce stade, veuillez retirer le fusible actuel de l'appareil et remplacer le fusible de l'appareil par le fusible fourni dans l'emballage.

ENTRETIEN ET MAINTENANCE

• Pendant le fonctionnement normal, le régulateur doit être vérifié régulièrement avec une brosse à charbon et assurez-vous que la brosse et les pièces de contact ne dépassent pas la largeur de deux fils.
• Connectez le fil de terre au boîtier de l'appareil. Quand vous avez terminé

l'utilisation, tournez le pointeur du volant sur la position « zéro » et coupez l'alimentation.

LISTE DES ACCESSOIRES

1. Mode d'emploi * 1
2. Fusibles actuels * 4

Avertissement :

Cet équipement est un équipement à haute tension, n'essayez pas de démonter cet équipement pour éviter tout danger. Après une panne de l'appareil, si l'appareil ne peut pas être redémarré, veuillez contacter votre revendeur pour y remédier.
