TDGC2-2000VA - Spannungsregler Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Einphasiger Spannungsregler mit Spartransformator
Modell	TDGC2-2000VA
Marke	Vevor
Ausgangsleistung	2000 VA (2 KVA)
Eingangsspannung	120 V (nordamerikanischer Markt) oder 230 V (europäische und australische Märkte)
Ausgangsspannung	0-130 V (120-V-Markt) oder 0-300 V (230-V-Markt), stufenlos einstellbar
Maximaler Ausgangsstrom	15 A (120 V) oder 6,6 A (230 V)
Thermischer Schutz	Automatische Abschaltung bei ~100 °C, automatische Wiederaufnahme bei ~85 °C
Überlastschutz	Auslösbarer Schutzschalter mit Reset-Taster
Sicherung	Ersatzsicherungen im Lieferumfang enthalten (4 Stück)
Einstellung	Drehknopf, der auf eine Kohlebürste wirkt
Anwendungen	Chemische Industrie, Metallurgie, Maschinen, Instrumente, wissenschaftliche Experimente, öffentliche Einrichtungen, Haushaltsgeräte
Einsatzbedingungen	Umgebungstemperatur -15 bis +40 °C, max. Höhe 1000 m, relative Luftfeuchtigkeit max. 90 %, nicht explosions- und korrosionsgefährdete Umgebung
Verbot	Verwenden Sie nicht zwei Geräte parallel
Wartung	Kohlebürste regelmäßig prüfen; Kontakte bei Bedarf reinigen
Erdung	Erdungskabel an das Gehäuse anschließen
Mitgeliefertes Zubehör	Bedienungsanleitung, 4 Ersatzsicherungen
Normen	Entspricht Teil 15 der FCC-Bestimmungen; EU-Richtlinie WEEE 2012/19/EC

Häufig gestellte Fragen - TDGC2-2000VA Vevor

Wie hoch ist die Eingangsspannung des Reglers TDGC2-2000VA?

Die Eingangsspannung hängt vom Markt ab: 120 V für den nordamerikanischen Markt, 230 V für die europäischen und australischen Märkte. Überprüfen Sie das Etikett Ihres Geräts zur Bestätigung.

Wie stelle ich die Ausgangsspannung ein?

Drehen Sie den Drehknopf, um die Position der Kohlebürste auf der Spule zu variieren. Dadurch ändert sich das Übersetzungsverhältnis und die Ausgangsspannung wird von 0 bis zum Maximalwert (130 V oder 300 V je nach Modell) eingestellt.

Was tun, wenn der Regler während des Betriebs automatisch abschaltet?

Die automatische Abschaltung kann auf eine interne Überhitzung (thermischer Schutz) oder Überlast zurückzuführen sein. Warten Sie, bis das Gerät abkühlt (Temperatur unter ~85 °C); der Ausgang wird automatisch wiederhergestellt. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Laststrom den Nennstrom (15 A oder 6,6 A) nicht überschreitet.

Kann ich zwei Regler parallel anschließen?

Nein, es ist verboten, zwei oder mehr Geräte parallel zu verwenden. Dies könnte die Regler beschädigen und ein Sicherheitsrisiko darstellen.

Wie ist der Überlastschutz?

Der Regler ist mit einem Überlastschutz (Schutzschalter) ausgestattet, der bei übermäßigem Strom automatisch den Ausgang abschaltet. Zum Zurücksetzen drücken Sie den Reset-Knopf, nachdem Sie überprüft haben, dass die Last nicht kurzgeschlossen ist und der Nennstrom nicht überschritten wird.

Wie warte ich den Regler?

Überprüfen Sie regelmäßig den Zustand der Kohlebürste und der Kontakte. Stellen Sie sicher, dass die Kontaktbreite zwei Drähte nicht überschreitet. Reinigen Sie die Kontaktflächen bei Bedarf. Bewahren Sie das Gerät in einer sauberen und trockenen Umgebung auf.

Welches Zubehör wird mit dem Gerät geliefert?

Die Verpackung enthält eine Bedienungsanleitung und vier Ersatzsicherungen. Bewahren Sie diese für eventuelle Eingriffe auf.

Wo soll ich den Regler installieren?

Installieren Sie ihn an einem trockenen, gut belüfteten Ort, frei von Vibrationen, explosiven oder korrosiven Gasen und Staub. Die Umgebungstemperatur sollte zwischen -15 und +40 °C liegen, und die Höhe sollte 1000 Meter nicht überschreiten.

Was tun, wenn die Sicherung durchbrennt?

Trennen Sie das Gerät vom Netz, entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine Sicherung gleicher Stärke aus dem Lieferumfang. Wenn das Problem weiterhin besteht, überprüfen Sie die Last oder wenden Sie sich an den Kundendienst.

Wie ist die Garantie für diesen Regler?

Die Garantie wird von Vevor gewährt. Weitere Informationen finden Sie im elektronischen Garantiezertifikat auf www.vevor.com/support oder wenden Sie sich an den Händler.

BEDIENUNGSANLEITUNG TDGC2-2000VA Vevor

Kontaktspannungsregler Bedienungsanleitung

MODELL: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät keine schädlichen Störungen verursachen und (2) dieses Gerät alle empfangenen Störungen akzeptieren, einschließlich Störunge die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäische Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfte nicht über den normalen Hausmüll entsorgt werden, sondern n an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

• Grundprinzip: Der Regler ist ein selbstkoppelnder Transformator, dessen Übersetzungsverhältnis kontinuierlich angepasst werden kann. Die Hauptachse wirkt mit dem Bürstenrahmen zusammen. Wenn die Reglerbürste durch Drehen des Handrads bewegt wird, kann das Übersetzungsverhältnis stufenlos verändert werden, indem der Schleifkontakt auf der Spule gleitet, sodass sich die Ausgangsspannung reibungslos von Null auf den Maximalwert einstellen lässt.
• Hauptstruktur: Das Produkt ist ein einphasiger Spannungsregler mit einer Leistung von 0,5 kVA bis 3 kVA. Die Spule auf der Oberseite hat eine bestimmte Breite und eine glatte Oberfläche, die auf einem GFK-Sockel befestigt ist. Die Kontaktkohlebürste wird durch die Federkraft fest auf die Schleiffläche gedrückt. Die Kohlebürste wird über ein Handrad angetrieben und regelt die Spannung auf der lackierten Draht-Schleiffläche. Der Standardregler ist vertikal mit einer Sicherheitslüftungsabdeckung an der Außenseite ausgestattet.

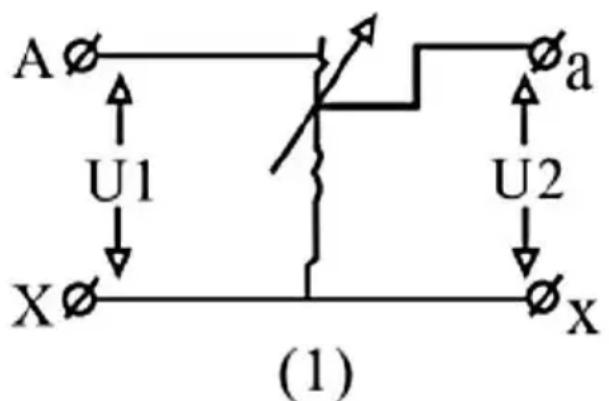

- Der Spulensatz des Spannungsreglers ist wie in Abbildung 1 dargestellt angeschlossen.

1. U1 ist die Eingangsspannung (V)

2. U2 ist die Ausgangsspannung (V)

1. Kontakt zu den Kohlebürsten herstellen

- Die variable Kohlebürste ist mit dem a-Ende von U2 verbunden. Die Ausgangsspannung von U2 wird niedriger, wenn sich die Kohlebürste zum X-Ende bewegt, und die Ausgangsspannung wird höher, wenn sich die Kohlebürste zum a-Ende bewegt.

Warnung: U1 ist der Stromeingang und U2 ist der Stromausgang. Die beiden Klemmenpaare dürfen nicht vertauscht werden, da sonst das Gerät beschädigt wird.

Kontaktregler zeichnen sich durch eine originalgetreue Wellenform aus. Sie sind tragbar, haben ein geringes Gewicht, eine hohe Effizienz, sind benutzerfreundlich, zuverlässig und langlebig. Sie können in großem Umfang in der Industrie (z. B. Chemie, Maschinenbau, Metallurgie, Instrumentenbau, Leichtindustrie), bei wissenschaftlichen Experimenten und in öffentlichen Einrichtungen sowie bei Haushaltsgeräten eingesetzt werden, um Spannungsregelung, Temperaturregelung, Lichtregelung, Leistungssteuerung usw. zu erreichen.

TECHNISCHE DATEN

● Nordamerikanischer Markt.

Modell	Ausgabekapazität (KVA)	Eingangsspannung (V)	Ausgangsspannung (V)	Max. Ausgangsstrom (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Achtung: Der maximale Strom am Ausgang darf den in der Tabelle angegebenen Maximalstrom nicht überschreiten, da sonst das Gerät beschädigt wird.

- Europäische und australische Märkte.

Modell	Ausgabekapazität (KVA)	Eingangsspannung (V)	Ausgangsspannung (V)	Max. Ausgangsstrom (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Achtung: Der maximale Strom am Ausgang darf den in der Tabelle angegebenen Maximalstrom nicht überschreiten, da sonst das Gerät beschädigt wird.

BETRIEBSBEDINGUNGEN

● Die durchschnittliche Umgebungstemperatur beträgt +40 Grad Celsius bis -15 Grad Celsius.

- Der Druckregler sollte nicht höher als 1000 m über dem Gerät installiert werden

Meeresspiegel, 90 % relative Luftfeuchtigkeit.

- Der Wellentyp der Stromversorgungsspannung ist eine Sinuswelle.

- Es sollte in einer Umgebung verwendet werden, die frei von explosiven und korrosiven Stoffen ist

Substanzen wie Gas, Rauch, chemischer Schmutz und Staubausstoß.

- Der Einsatzort sollte frei von starken Vibrationen und Wasser sein Eintauchen.

- Es ist nicht gestattet, zwei oder mehr Geräte parallel zu verwenden.

- Bei Verwendung unter besonderen Bedingungen, die die oben

genannten Bedingungen nicht erfüllen, wenden Sie sich bitte an unseren Kundenservice.

Notiz:

- Dieses Produkt verfügt über einen eingebauten

Temperaturschutzschalter, wenn die

Wenn die Innentemperatur der Maschine etwa 100 Grad Celsius überschreitet, schaltet die Maschine den Spannungsausgang automatisch ab und der Spannungsausgang wird automatisch wiederhergestellt, wenn die Innentemperatur der Maschine unter etwa 85 Grad Celsius sinkt.

- Bitte beachten Sie, dass die Maschine die Ausgabe während des Gebrauchs automatisch abschaltet

Überprüfen Sie, ob der verwendete Strom den Nennstrom der Maschine überschritten hat, da sich die Maschine sonst immer im Zyklus der automatischen Abschaltung und des automatischen Starts befindet.

●Die meisten Maschinen sind im Einsatzfall mit Überlastungsschutz ausgestattet

Bei unsachgemäßer Ausführung springt der Überlastschutz automatisch heraus und schaltet den Spannungsausgang ab. Überprüfen Sie zu diesem Zeitpunkt bitte, ob die Last kurzgeschlossen ist und der Strom stark überbewertet ist. Nachdem Sie bestätigt haben, dass dies korrekt ist, können Sie die Reset-Taste drücken, um den Überlastschutz von Hand zu entfernen, und das Gerät ist wieder betriebsbereit.

- Während des Gebrauchs funktioniert das Gerät plötzlich nicht mehr und es kommt zu einer Überlastung beim Zurücksetzen

Der Schutz hat darauf gewartet, dass die Temperatur des Geräts sinkt, und das Gerät kann immer noch nicht normal funktionieren. Nehmen Sie zu diesem Zeitpunkt bitte die aktuelle Sicherung des Geräts heraus und ersetzen Sie die aktuelle Sicherung im Gerät durch die im Paket beigefügte Sicherung.

PFLEGE UND WARTUNG

• Im Normalbetrieb sollte der Regler überprüft und regelmäßig mit einer Kohlebürste gereinigt werden. Achten Sie darauf, dass die Bürste und die Kontaktteile nicht breiter als zwei Drähte sind. ●Verbinden Sie das Erdungskabel mit dem Gehäuse des Geräts. Wenn Sie fertig sind

Drehen Sie damit den Handradzeiger auf die Position „Null“ und unterbrechen Sie die Stromversorgung.

ZUBEHÖRLISTE

1. Bedienungsanleitung * 1
2. Stromsicherungen * 4

Warnung:

Bei diesem Gerät handelt es sich um ein Hochspannungsgerät. Versuchen Sie niemals, dieses Gerät zu zerlegen, um Gefahren zu vermeiden. Wenn das Gerät nach einem Geräteausfall nicht extern neu gestartet werden kann, wenden Sie sich bitte an Ihren Händler, um das Problem zu beheben.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWC NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Ana Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technischer Support- und E-Garantiezertifikat

●Europäische und australische Märkte.
