Tipo de producto	Regulador de voltaje eléctrico monofásico con autotransformador
Modelo	TDGC2-2000VA
Marca	Vevor
Capacidad de salida	2000 VA (2 KVA)
Voltaje de entrada	120 V (mercado norteamericano) o 230 V (mercados europeos y australianos)
Voltaje de salida	0-130 V (mercado 120 V) o 0-300 V (mercado 230 V), ajustable continuamente
Corriente de salida máxima	15 A (120 V) o 6,6 A (230 V)
Protección térmica	Apagado automático a ~100 °C, reinicio automático a ~85 °C
Protección contra sobrecargas	Disyuntor rearmable con botón de reinicio
Fusible	Fusible de repuesto incluido (4 piezas)
Ajuste	Volante rotativo que actúa sobre una escobilla de carbón
Aplicaciones	Industria química, metalurgia, maquinaria, instrumentos, experimentos científicos, instalaciones públicas, electrodomésticos
Condiciones de uso	Temperatura ambiente -15 a +40 °C, altitud máxima 1000 m, humedad relativa máxima 90 %, ambiente no explosivo y no corrosivo
Prohibición	No utilizar dos aparatos en paralelo
Mantenimiento	Verificar regularmente la escobilla de carbón; limpiar los contactos si es necesario
Conexión a tierra	Conectar el cable de tierra al gabinete
Accesorios incluidos	Manual de instrucciones, 4 fusibles de repuesto
Normas	Conforme a la parte 15 de las reglas FCC; directiva europea RAEE 2012/19/CE

Preguntas frecuentes - TDGC2-2000VA Vevor

¿Cuál es el voltaje de entrada del regulador TDGC2-2000VA?

El voltaje de entrada depende del mercado: 120 V para el mercado norteamericano, 230 V para los mercados europeos y australianos. Verifique la etiqueta de su aparato para confirmar.

¿Cómo ajustar el voltaje de salida?

Gire el volante rotativo para variar la posición de la escobilla de carbón en la bobina. Esto modifica la relación de transformación y ajusta el voltaje de salida de 0 al valor máximo (130 V o 300 V según el modelo).

¿Qué hacer si el regulador se apaga automáticamente durante el uso?

El apagado automático puede deberse a un sobrecalentamiento interno (protección térmica) o a una sobrecarga. Espere a que el aparato se enfríe (temperatura inferior a ~85 °C); la salida se restablecerá automáticamente. Si el problema persiste, verifique que la corriente de carga no supere la corriente nominal (15 A o 6,6 A).

¿Puedo conectar dos reguladores en paralelo?

No, está prohibido usar dos o más aparatos en paralelo. Esto podría dañar los reguladores y crear un riesgo de seguridad.

¿Cuál es la protección contra sobrecargas?

El regulador está equipado con un protector de sobrecarga (disyuntor) que corta automáticamente la salida en caso de corriente excesiva. Para rearmarlo, presione el botón de reinicio después de verificar que la carga no esté en cortocircuito y que la corriente nominal no se haya excedido.

¿Cómo mantener el regulador?

Verifique regularmente el estado de la escobilla de carbón y los contactos. Asegúrese de que el ancho de contacto no exceda dos hilos. Limpie las superficies de contacto si es necesario. Mantenga el aparato en un ambiente limpio y seco.

¿Cuáles son los accesorios incluidos con el aparato?

El embalaje contiene un manual de instrucciones y cuatro fusibles de repuesto. Asegúrese de conservarlos para posibles intervenciones.

¿Dónde debo instalar el regulador?

Instálelo en un lugar seco, bien ventilado, protegido de vibraciones, gases explosivos o corrosivos y polvo. La temperatura ambiente debe estar entre -15 y +40 °C, y la altitud no debe exceder 1000 metros.

¿Qué hacer si el fusible se funde?

Desconecte el aparato, retire el fusible defectuoso y reemplácelo por un fusible del mismo calibre incluido en el embalaje. Si el problema persiste, verifique la carga o contacte al servicio postventa.

¿Cuál es la garantía de este regulador?

La garantía es proporcionada por Vevor. Para más información, consulte el certificado de garantía electrónico en www.vevor.com/support o contacte al vendedor.

MANUAL DE USUARIO TDGC2-2000VA Vevor

Contacto Regulador de voltaje Manual de instrucciones

MODELO: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Advertencia: para reducir el riesgo de lesiones, el usuario det atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las normas de la funcionamiento está sujeto a las dos condiciones siguientes: (dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida interferencias que puedan causar un funcionamiento no deseado
	Este producto está sujeto a las disposiciones de la Directiva 2012/19/CE. El símbolo que muestra un contenedor con rueda tachado indica que el producto requiere recogida selectiva de en la Unión Europea. Esto se aplica al producto y a todos accesorios marcados con este símbolo. Los productos marcado como tales no podrán desecharse con la basura doméstica no sino que deberán llevarse a un punto de recogida para el re aparatos eléctricos y electrónicos.

• Principio básico: el regulador es un transformador autoacoplador cuya relación circular puede ser equilibrada continuamente. Los ejes principales actúan con el marco del cepillo cuando el cepillo regula mediante volante. La relación del círculo se puede cambiar continuamente cuando se desliza con la superficie de pulido de la bobina, para que el voltaje de salida se ajuste de cero al máximo suavemente.
• Estructura principal: El producto es monofásico 0.5KVA \~ 3KVA ajustable

Estructura de voltaje. La bobina en la superficie superior tiene una superficie ancha y lisa fijada en la base de FRP, y la escobilla de contacto coincide estrechamente con la superficie de molienda bajo la acción de la tensión del resorte. El cepillo de carbón con volante manual regula el voltaje en la superficie de pulido de alambre esmaltado, y el regulador del producto estándar es vertical con una cubierta de ventilación de seguridad en el exterior.

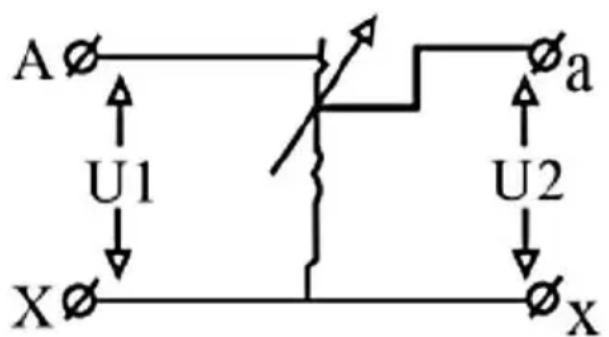

- El juego de bobinas reguladoras de voltaje está conectado como se muestra en la Figura 1.

1.U1 es el voltaje de entrada (V) 2.U2 es el voltaje de salida (V)

1. Es contacto con las escobillas de carbón.

- La escobilla de carbón variable está conectada al extremo a de U. El voltaje de salida de U2 disminuye cuando la escobilla de carbón se mueve hacia el extremo X, y el voltaje de salida de U2 aumenta cuando la escobilla de carbón se mueve hacia el extremo a -fin.

Advertencia: U1 es la entrada de energía y U2 es la salida, y los dos juegos de terminales no se pueden invertir, de lo contrario el equipo se dañará.

A los reguladores de contacto no les falta fidelidad en las ondas. Tamaño portátil, peso ligero, alta eficiencia, comodidad de uso, confiabilidad y durabilidad en movimiento, puede ser ampliamente utilizado en industria (como la máquina de la industria química, instrumentos y aparatos metalúrgicos, fabricación de máquinas, industria ligera), experimentos científicos, instalaciones públicas y electrodomésticos para lograr los objetivos de regulación de voltaje, temperatura, regulación de luz, control de potencia, etc.

ESPECIFICACIONES

●Mercado norteamericano.

Modelo	capacidad de salida (KVA)	Voltaje de entrada (V)	Tensión de salida (V)	de salida máx (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Advertencia: La corriente máxima en la salida no debe exceder la corriente máxima indicada en la tabla de apelación, de lo contrario e

dispositivo se dañará.

- Mercados europeo y australiano.

Modelo	capacidad de salida (KVA)	Voltaje de entrada (V)	Tensión de salida (V)	de salida máx (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Advertencia: La corriente máxima en la salida no debe exceder la corriente máxima indicada en la tabla de especificaciones, de lo contrario el dispositivo se dañará.

CONDICIONES DE SERVICIO

• La temperatura ambiente promedio es de +40 grados Celsius a -15 grados Celsius.
• El regulador de presión no debe instalarse a más de 1000 m sobre el nivel del mar, con 90% de humedad relativa del aire.
• El tipo de onda del voltaje de la fuente de alimentación es una onda sinusoidal.
• Debe usarse en un ambiente libre de sustancias explosivas y corrosivas, como gases, humo, suciedad química y descargas de polvo.
• El lugar de uso debe estar libre de vibraciones fuertes y de inmersión en agua.
• No se permite el uso de dos o más dispositivos en paralelo.
• Cuando se utiliza en condiciones especiales que no cumplen con las condiciones

anteriores, póngase en contacto con nuestro servicio de atención al cliente.

Nota:

• Este producto tiene un interruptor de protección de temperatura incorporado. Cuando la temperatura interna de la máquina excede aproximadamente 100 grados Celsius, la máquina apagará automáticamente la salida de voltaje, y la salida de voltaje se restaurará automáticamente cuando la temperatura interna de la máquina sea inferior a aproximadamente 80 grados Celsius.
• Cuando la máquina apague automáticamente la salida durante el uso, por favor compruebe si la corriente utilizada ha superado la corriente nominal de la máquina; de lo contrario, la máquina estará siempre en el ciclo de apagado automático y arranque automático.
• La mayoría de las máquinas están equipadas con protectores de sobrecarga. Cuando se utilizan incorrectamente, el protector de sobrecarga saltará automáticamente y apagará la salida de voltaje. En este momento, verifique si la carga tiene un cortocircuito o una corriente muy superior a la clasificada. Después de confirmar que es correcta, puede presionar el botón de reinicio del protector de sobrecarga con la mano y el equipo volverá a funcionar.
• En uso, el dispositivo deja de funcionar repentinamente y el protector de sobrecarga se reinicia.

El protector ha esperado a que baje la temperatura del dispositivo, pero el dispositivo aún no puede funcionar normalmente. En este momento, retire el fusible actual del dispositivo y reemplace el fusible actual o el dispositivo con el fusible adjunto en el paquete.

CUIDADO Y MANTENIMIENTO

• Durante el funcionamiento normal, se debe comprobar el regulador regularmente con un cepillo de carbón y asegurarse de que las piezas de contacto del cepillo no tengan más que el ancho de dos cables.
• Conecte el cable de tierra a la carcasa del dispositivo. Cuando termine de utilizarlo, gire el puntero del volante a la posición "cero" y corte la alimentación.

LISTA DE ACCESORIOS

9. Instrucciones de funcionamiento * 1

10. Fusibles actuales * 4

Advertencia:

Este equipo es un equipo de alto voltaje. No intente desmontar este equipo en ningún momento para evitar peligros. Después de que el dispositivo falle, si no se puede reiniciar externamente, comuníquese con su distribuidor para solucionarlo.
