Tipo de producto	Regulador de tensión variable
Marca	Vevor
Modelo	TDGC2-3000VA
Capacidad de salida	3 KVA
Tensión de entrada (Norteamérica)	120 V CA
Tensión de entrada (Europa/Australia)	230 V CA
Tensión de salida (Norteamérica)	0-130 V CA (ajustable)
Tensión de salida (Europa/Australia)	0-300 V CA (ajustable)
Corriente de salida máxima (Norteamérica)	23 A
Corriente de salida máxima (Europa/Australia)	10 A
Tipo de transformador	Autotransformador con escobilla de carbón
Protección térmica	Disparo a ~100°C, restablecimiento a ~85°C
Protección contra sobrecargas	Protector de sobrecarga rearmable
Dimensiones (aprox.)	250 x 200 x 200 mm
Peso (aprox.)	5,5 kg
Temperatura de funcionamiento	-15°C a +40°C
Humedad relativa máx.	90%
Altitud máx.	1000 m
Mantenimiento	Revisión periódica de las escobillas de carbón y limpieza con un paño seco
Seguridad	Conexión a tierra obligatoria, no desmontar, no usar en paralelo
Accesorios incluidos	4 fusibles, manual de instrucciones

Preguntas frecuentes - TDGC2-3000VA Vevor

¿Qué tipo de enchufe eléctrico se necesita?

Depende de la versión: para Norteamérica, tensión de entrada 120 V con enchufe NEMA 5-15; para Europa/Australia, tensión 230 V con enchufe Schuko o equivalente. Consulte la etiqueta del aparato. Nunca invierta la entrada y la salida.

¿Puedo usar este aparato de forma continua a plena carga?

Sí, pero dentro de los límites de las especificaciones. No supere la corriente de salida máxima (23 A para 120 V, 10 A para 230 V). El uso prolongado a plena carga puede activar la protección térmica integrada.

¿Qué hacer si la salida se corta automáticamente?

Puede deberse a una sobrecarga o una temperatura interna elevada. Verifique que la corriente utilizada no supere el valor nominal. Si la protección térmica se ha activado, espere a que el aparato se enfríe (aproximadamente 85°C) para que se rearme automáticamente. Si el protector de sobrecarga ha saltado, presione el botón de reinicio después de verificar que no haya cortocircuito.

¿Cómo ajustar la tensión de salida?

Gire el volante del regulador. Girando en un sentido, la tensión aumenta; en el otro, disminuye. El rango de ajuste es de 0 a 130 V (modelo NA) o 0 a 300 V (modelo EU/AU).

¿Cuál es la vida útil de las escobillas de carbón?

Varía según el uso. Inspeccione regularmente las escobillas: deben reemplazarse cuando el ancho de contacto supere el ancho de dos hilos. Consulte a un profesional para el reemplazo.

¿Puedo conectar varios reguladores en paralelo?

No, está prohibido. El uso en paralelo puede dañar los aparatos. Cada regulador debe usarse solo en su circuito.

¿Cómo reemplazar un fusible?

Primero desconecte el aparato. Retire el fusible defectuoso e inserte un fusible de repuesto incluido en el embalaje. Use solo fusibles del mismo calibre. Vuelva a encender el aparato.

¿El aparato está protegido contra cortocircuitos?

Sí, gracias a un protector de sobrecarga rearmable. En caso de cortocircuito, el protector corta la salida. Después de resolver el problema, presione el botón de reinicio para restablecer el funcionamiento.

¿Dónde instalar este aparato?

Colóquelo en un lugar seco, bien ventilado, protegido del polvo, gases corrosivos y vibraciones. No exponer a la lluvia o inmersión. Respete una altitud inferior a 1000 m y una temperatura ambiente entre -15°C y +40°C.

¿Cómo limpiar el aparato?

Desconecte el aparato antes de limpiarlo. Use un paño seco y suave para limpiar el exterior. No use nunca agua, solventes ni productos abrasivos. Asegúrese de que las rejillas de ventilación no estén obstruidas.

MANUAL DE USUARIO TDGC2-3000VA Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

Contacto Regulador de voltaje Manual de instrucciones

MODELO: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Advertencia: para reducir el riesgo de lesiones, el usuario det atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las normas de la funcionamiento está sujeto a las dos condiciones siguientes: (dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida interferencias que puedan causar un funcionamiento no deseado
	Este producto está sujeto a las disposiciones de la Directiva 2012/19/CE. El símbolo que muestra un contenedor con rueda tachado indica que el producto requiere recogida selectiva de en la Unión Europea. Esto se aplica al producto y a todos accesorios marcados con este símbolo. Los productos marcado como tales no podrán desecharse con la basura doméstica no sino que deberán llevarse a un punto de recogida para el re aparatos eléctricos y electrónicos.

• Principio básico: el regulador es un transformador autoacoplador cuya relación circular puede ser equilibrada continuamente. Los ejes principales actúan con el marco del cepillo cuando el cepillo regula mediante volante. La relación del círculo se puede cambiar continuamente cuando se desliza con la superficie de pulido de la bobina, para que el voltaje de salida se ajuste de cero al máximo suavemente.
• Estructura principal: El producto es monofásico 0.5KVA \~ 3KVA ajustable

Estructura de voltaje. La bobina en la superficie superior tiene una superficie ancha y lisa fijada en la base de FRP, y la escobilla de contacto coincide estrechamente con la superficie de molienda bajo la acción de la tensión del resorte. El cepillo de carbón con volante manual regula el voltaje en la superficie de pulido de alambre esmaltado, y el regulador del producto estándar es vertical con una cubierta de ventilación de seguridad en el exterior.

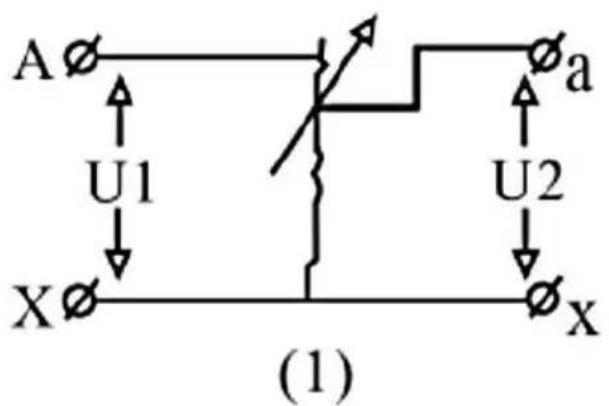

- El juego de bobinas reguladoras de voltaje está conectado como se muestra en la Figura 1.

1.U1 es el voltaje de entrada (V) 2.U2 es el voltaje de salida (V)

1. Es contacto con las escobillas de carbón.

- La escobilla de carbón variable está conectada al extremo a de U. El voltaje de salida de U2 disminuye cuando la escobilla de carbón se mueve hacia el extremo X, y el voltaje de salida de U2 aumenta cuando la escobilla de carbón se mueve hacia el extremo a -fin.

Advertencia: U1 es la entrada de energía y U2 es la salida de energía, y los dos juegos de terminales no se pueden invertir, de lo contrario el equipo se dañará.

A los reguladores de contacto no les falta fidelidad en las ondas. Tamaño portátil, peso ligero, alta eficiencia, comodidad de uso, confiabilidad y durabilidad en movimiento, puede ser ampliamente utilizado en industria (como la máquina de la industria química, instrumentos y aparatos metalúrgicos, fabricación de máquinas, industria ligera), experimentos científicos, instalaciones públicas y electrodomésticos para lograr los objetivos de regulación de voltaje, temperatura, regulación de luz, control de potencia, etc.

ESPECIFICACIONES

●Mercado norteamericano.

Modelo	capacidad de salida (KVA)	Voltaje de entrada (V)	Tensión de salida (V)	de salida máx (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Advertencia: La corriente máxima en la salida no debe exceder la corriente máxima indicada en la tabla de apelación, de lo contrario e

dispositivo se dañará.

- Mercados europeo y australiano.

Modelo	capacidad de salida (KVA)	Voltaje de entrada (V)	Tensión de salida (V)	de salida máx (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Advertencia: La corriente máxima en la salida no debe exceder la corriente máxima indicada en la tabla de especificaciones, de lo contrario el dispositivo se dañará.

CONDICIONES DE SERVICIO

• La temperatura ambiente promedio es de +40 grados Celsius a -15 grados Celsius.
• El regulador de presión no debe instalarse a más de 1000 m sobre el nivel del mar, con 90% de humedad relativa del aire.
• El tipo de onda del voltaje de la fuente de alimentación es una onda sinusoidal.
• Debe usarse en un ambiente libre de sustancias explosivas y corrosivas, como gases, humo, suciedad química y descargas de polvo.
• El lugar de uso debe estar libre de vibraciones fuertes y de inmersión en agua.
• No se permite el uso de dos o más dispositivos en paralelo.
• Cuando se utiliza en condiciones especiales que no cumplen con lo anterior

condiciones, póngase en contacto con nuestro servicio de atención al cliente.

Nota:

• Este producto tiene un interruptor de protección de temperatura incorporado. Cuando la temperatura interna de la máquina excede aproximadamente 100 grados Celsius, la máquina apagará automáticamente la salida de voltaje, y la salida de voltaje se restaurará automáticamente cuando la temperatura interna de la máquina sea inferior a aproximadamente 80 grados Celsius.
• Cuando la máquina apague automáticamente la salida durante el uso, por favor compruebe si la corriente utilizada ha superado la corriente nominal de la máquina; de lo contrario, la máquina estará siempre en el ciclo de apagado automático y arranque automático.
• La mayoría de las máquinas están equipadas con protectores de sobrecarga. Cuando se utilizan incorrectamente, el protector de sobrecarga saltará automáticamente y apagará la salida de voltaje. En este momento, verifique si la carga tiene un cortocircuito o una corriente muy superior a la clasificada y, después de confirmar que es correcta, puede presionar el botón de reinicio del protector de sobrecarga con la mano y el equipo volverá a funcionar.
• En uso, el dispositivo deja de funcionar repentinamente y el protector de sobrecarga se reinicia.

El protector ha esperado a que baje la temperatura del dispositivo, pero el dispositivo aún no puede funcionar normalmente. En este momento, retire el fusible actual del dispositivo y reemplace el fusible actual o dispositivo con el fusible adjunto en el paquete.

CUIDADO Y MANTENIMIENTO

• Durante el funcionamiento normal, se debe comprobar el regulador regularmente con un cepillo de carbón y asegurarse de que las piezas de contacto del cepillo no tengan más que el ancho de dos cables.
• Conecte el cable de tierra a la carcasa del dispositivo. Cuando termine de utilizarlo, gire el puntero del volante a la posición "cero" y corte la alimentación.

LISTA DE ACCESORIOS

9. Instrucciones de funcionamiento * 1

10. Fusibles actuales * 4

Advertencia:

Este equipo es un equipo de alto voltaje, no intente desmontar este equipo en ningún momento para evitar peligros. Después de que el dispositivo falle, si no se puede reiniciar externamente, comuníquese con su distribuidor para solucionarlo.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
