Tipo de producto	Regulador de voltaje variable
Marca	Vevor
Modelo	TDGC2-500VA
Capacidad de salida	0,5 kVA
Tensión de entrada (Norteamérica)	120 V CA
Tensión de salida (Norteamérica)	0-130 V CA, 3,8 A máx.
Tensión de entrada (Europa/Australia)	230 V CA
Tensión de salida (Europa/Australia)	0-300 V CA, 1,6 A máx.
Tipo de corriente	Monofásico
Protección térmica	Parada automática a ~100°C, reanudación a ~85°C
Protección contra sobrecarga	Disyuntor rearmable
Fusibles incluidos	4 fusibles de repuesto
Mantenimiento	Verificar las escobillas de carbón regularmente
Condiciones de uso	Temperatura -15°C a +40°C, altitud < 1000 m, humedad < 90%
Uso	Interior, entorno no explosivo y no corrosivo
Cumplimiento	FCC Parte 15, directiva RAEE 2012/19/CE
Accesorios incluidos	Manual de instrucciones, fusibles

Preguntas frecuentes - TDGC2-500VA Vevor

¿Cómo conectar el regulador Vevor TDGC2-500VA?

Conecte la fuente de alimentación al terminal de entrada U1 (cuide la polaridad). La salida U2 alimenta su dispositivo. No invierta la entrada y la salida para evitar dañar el regulador. Asegúrese de conectar el cable de tierra a la carcasa.

¿Cuál es el voltaje de entrada requerido?

El regulador viene en dos versiones: para América del Norte, la entrada es de 120 V CA; para Europa y Australia, la entrada es de 230 V CA. Verifique la etiqueta de su dispositivo antes de usar.

¿Puedo usar este dispositivo en Europa?

Si su modelo está diseñado para 230 V de entrada, sí. El voltaje de salida se puede ajustar de 0 a 300 V CA con una corriente máxima de 1,6 A.

¿Qué hacer si el dispositivo se detiene automáticamente?

La parada automática puede deberse a una sobrecarga térmica (temperatura interna > 100°C) o a una sobrecarga eléctrica. Deje enfriar la máquina hasta aproximadamente 85°C para reiniciarla. Si el problema persiste, verifique que la carga no supere la corriente nominal.

¿Cómo reemplazar un fusible?

Desconecte el dispositivo. Localice el portafusibles en la carcasa. Reemplace el fusible defectuoso por uno del mismo calibre suministrado en el paquete. Nunca use un fusible de calibre superior.

¿Para qué sirve la escobilla de carbón?

La escobilla de carbón roza la bobina para variar el voltaje de salida. Debe revisarse regularmente y reemplazarse si el desgaste supera el ancho de dos hilos.

¿El dispositivo está protegido contra sobrecargas?

Sí, cuenta con un protector de sobrecarga que corta automáticamente la salida en caso de corriente excesiva. Después de corregir la causa (cortocircuito o sobrecarga), presione el botón de reinicio para reanudar el funcionamiento.

¿Cómo mantener el regulador?

Limpie regularmente los contactos de la escobilla de carbón con un paño seco. Asegúrese de que la superficie de la bobina esté limpia. Verifique las conexiones y el apriete de los terminales. Desconecte siempre el dispositivo antes del mantenimiento.

¿Puedo conectar varios dispositivos en paralelo?

No, está prohibido usar dos o más reguladores en paralelo. Esto podría dañar los dispositivos y crear riesgos eléctricos.

¿Qué hacer en caso de avería?

Si el dispositivo no se reinicia después de verificar las protecciones, contacte a su distribuidor. No intente desmontar el dispositivo, ya que contiene altas tensiones. Solo un profesional calificado debe intervenir.

MANUAL DE USUARIO TDGC2-500VA Vevor

Contacto Regulador de voltaje Manual de instrucciones

MODELO: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Advertencia: para reducir el riesgo de lesiones, el usuario del atentamente el manual de instruciones.
FC	Este dispositivo cumple con la Parte 15 de las normas de la configuracion está sujeto a las dos conditiones sugrientes: (dispositivo no pueda causar interferencias daññas y (2) este dispositivoDebe acceptar cualquier interferencia recibida, incluida interferencias que PODan causar un configuracionno no deseado
	Este producto está sujeto a las dispositions de la Directiva 2012/19/CE. El símbolo que muestra un contentedor con rueda tachado indica que el producto requires recogida selectiva de en la Unión Europea. Este se aplica al producto y a todos accesorios marcados con este símbolo. Los productos marcado como tales no podran deselectarse con la basura domestica no sino que deben l行业中sevarse a un punto de recogida para el reaparatos electricos y electrónicos.

• Principio básico: el regulador es un transformador autoacoplador cuya relación de vueltas puede ser ajustada continuamente. Los ejes principales actúan con el marco del cepillo cuando el cepillo se mueve mediante el volante. La relación de vueltas se puede cambiar continuamente cuando se desliza sobre la superficie pulida de la bobina, de modo que el voltaje de salida se ajusta suavemente desde cero hasta el máximo.
• Estructura principal: El producto es monofásico de 0.5KVA a 3KVA ajustable.

Estructura de voltaje. La bobina en la superficie superior tiene una superficie ancha y lisa fijada en la base de FRP, y la escobilla de contacto coincide estrechamente con la superficie de pulido bajo la acción de la tensión del resorte. El cepillo de carbón con volante manual regula el voltaje en la superficie de pulido del alambre. El regulador del producto estándar es vertical con una cubierta de ventilación de seguridad en el exterior.

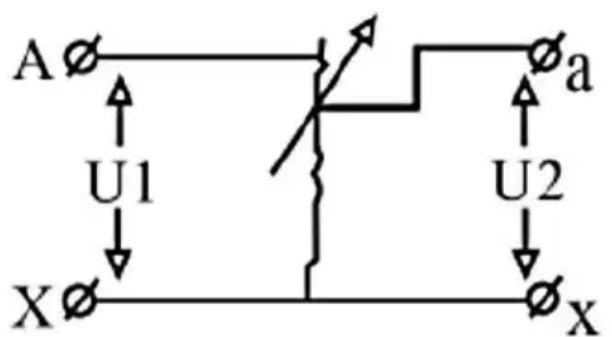

• El conjunto de bobinas reguladoras de voltaje está conectado como se muestra en la Figura 1.

(1)

1. U1 es el voltaje de entrada (V) 2. U2 es el voltaje de salida (V)

1. Está en contacto con las escobillas de carbón.
2. La escobilla de carbón variable está conectada al extremo a de U. El voltaje de salida U2 disminuye cuando la escobilla de carbón se mueve hacia el extremo X, y el voltaje de salida U2 aumenta cuando la escobilla de carbón se mueve hacia el extremo a.

Advertencia: U1 es la entrada de energía y U2 es la salida. Los dos juegos de terminales no se pueden invertir, de lo contrario el equipo se dañará.

Los reguladores de contacto no distorsionan las ondas. Son portátiles, de peso ligero, alta eficiencia, comodidad de uso, confiabilidad y durabilidad en movimiento. Pueden ser ampliamente utilizados en la industria (como maquinaria para la industria química, instrumentos y aparatos metalúrgicos, fabricación de máquinas, industria ligera), experimentos científicos, instalaciones públicas y electrodomésticos para lograr los objetivos de regulación de voltaje, temperatura, regulación de luz, control de potencia, etc.

ESPECIFICACIONES

• Mercado norteamericano.

Modelo	capacidad de salute(KVA)	Voltaje deentradav(V)	Tensión delsalida(V)	de salute max(A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Advertencia: La corriente máxima en la calidad no debe exceder la corriente máxima indicada en la tabla de aplicación, de lo contrario e

dispositivo se dañará.

• Mercados europeo y australiano.

Modelo	capacidad de salute(KVA)	Voltaje deentrada(V)	Tensión desalida(V)	de salute max(A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Advertencia: La corriente máxima en la calidad no debe exceder la corriente máxima indicada en la tabla de aplicación, de lo contrario el dispositivo se dañará.

CONDICIONES DE SERVICIO

• La temperatura ambiente promedio es de +40 grados Celsius a -15 grados Celsius.

Celsius.

• El regulador de presión no debe instalarse a más de 1000 m sobre el nivel del mar, con 90% de humedad relativa del aire.
• El tipo de onda del voltaje de la fuente de alimentación es una onda sinusoidal.
• Debe usarse en un ambiente libre de explosivos y corrosivos.

sustancias como gases, humo, suciedad química y descargas de polvo.

• El lugar de uso debe estar libre de vibraciones fuertes y agua. Inmersión.
• No se permite el uso de dos o más dispositivos en paralelo.
• Cuando se utilice en condiciones especiales que no cumplan con lo anterior

condiciones, póngase en contacto con nuestro servicio de atención al cliente.

Nota:

• Este producto tiene un interruptor de protección de temperatura incorporado. Cuando la temperatura interna de la máquina exceda aproximadamente 100 grados Celsius, la máquina apagará automáticamente el voltaje y el voltaje se restaurará automáticamente cuando la temperatura interna de la máquina sea inferior a aproximadamente 90 grados Celsius.
• Cuando la máquina apague automáticamente la corriente durante el uso, por favor compruebe si la corriente realizada ha superado la corriente nominal de la máquina; de lo contrario, la máquina estará siempre en el ciclo de apagado automático y arranque automático.
• La mayoría de las máquinas están equipadas con protectores de sobrecarga. Cuando se utilicen incorrectamente, el protector de sobrecarga saltará automáticamente y apagará la calidad de voltaje; en este momento, verifique si hay un cortocircuito o una corriente muy sobreclasificada y, después de confirmar que es correcta, pueda presionar el botón de reinicio del protector de sobrecarga con la mano y el equipo volverá a funcionar.
• En uso, el dispositivo deja de funcionar repentinamente y el reinicio sobrecarga.

El protector ha esperado a que bajo la temperatura del dispositivo aún no pueda funcionar normalmente. En este momento, retire el fusible actual del dispositivo y reemplace el fusible actual del dispositivo con el fusible adjunto en el paquete.

CUIDADO Y MANTENIMIENTO

• Durante el funcionamiento normal, se debe comprobar el regulador regularmente con un cepillo de carbón y asegúrese de que las piezas de contacto no tengan más que el ancho de dos cables.
• Conecte el cable de tierra a la carcasa del dispositivo. Cuando lo esté utilizando, gire el puntero del volante a la posición "cero" y corte la alimentación.

LISTA DE ACCESORIOS

9. Instrucciones de funcionamiento * 1

10. Fusibles actuales * 4

Advertencia:

Este equipo es un equipo de alto voltaje, no intente desmontarlo en ningún momento para evitar peligros. Después de que el dispositivo falle, si no se puede reiniciar externamente, comuníquese con su distribuidor para solucionarlo.

Fabricante: Shanghai Xinmu Youxian Gongsi

Dirección: Shuangcheng Road 803, Nong 11, Hao 1602A-1609, Baoshan District, Shanghai 200000, China.

Técnico certificado de soporte y garantía electrónica www.vevor.com/support
