TDGC2-500VA - Spänningsregulator Vevor - Gratis bruksanvisning och manual

Produkttyp	Variabel spänningsregulator
Varumärke	Vevor
Modell	TDGC2-500VA
Utgångskapacitet	0,5 kVA
Ingångsspänning (Nordamerika)	120 V AC
Utgångsspänning (Nordamerika)	0-130 V AC, 3,8 A max
Ingångsspänning (Europa/Australien)	230 V AC
Utgångsspänning (Europa/Australien)	0-300 V AC, 1,6 A max
Strömtyp	Enfas
Termiskt skydd	Automatisk avstängning vid ~100°C, återstart vid ~85°C
Överbelastningsskydd	Återställningsbar strömbrytare
Ingående säkringar	4 reservesäkringar
Underhåll	Kontrollera kolborstarna regelbundet
Användningsvillkor	Temperatur -15°C till +40°C, höjd < 1000 m, luftfuktighet < 90%
Användning	Inomhus, icke-explosiv och icke-korrosiv miljö
Överensstämmelse	FCC Part 15, WEEE-direktivet 2012/19/EG
Ingående tillbehör	Bruksanvisning, säkringar

Vanliga frågor - TDGC2-500VA Vevor

Hur ansluter man Vevor TDGC2-500VA-regulatorn?

Anslut strömkällan till ingångsklemmarna U1 (observera polariteten). Utgången U2 försörjer din enhet. Vänd inte på ingång och utgång för att undvika skador på regulatorn. Se till att jordledaren är ansluten till höljet.

Vilken ingångsspänning krävs?

Regulatorn finns i två versioner: för Nordamerika är ingången 120 V AC; för Europa och Australien är ingången 230 V AC. Kontrollera etiketten på din enhet före användning.

Kan jag använda denna enhet i Europa?

Om din modell är avsedd för 230 V ingång, ja. Utgångsspänningen kan ställas in från 0 till 300 V AC med en maximal ström på 1,6 A.

Vad gör jag om enheten stannar automatiskt?

Automatisk avstängning kan bero på termisk överbelastning (inre temperatur > 100°C) eller elektrisk överbelastning. Låt maskinen svalna till cirka 85°C för återstart. Om problemet kvarstår, kontrollera att lasten inte överstiger märkströmmen.

Hur byter man en säkring?

Koppla bort enheten. Lokalisera säkringshållaren på höljet. Byt ut den trasiga säkringen mot en säkring av samma storlek som medföljer i förpackningen. Använd aldrig en säkring med högre märkström.

Vad används kolborsten till?

Kolborsten gnider mot spolen för att variera utgångsspänningen. Den måste kontrolleras regelbundet och bytas ut om slitaget överstiger två trådars bredd.

Är enheten skyddad mot överbelastning?

Ja, den har ett överbelastningsskydd som automatiskt kopplar bort utgången vid för hög ström. Efter att ha åtgärdat orsaken (kortslutning eller överbelastning), tryck på återställningsknappen för att återuppta driften.

Hur underhåller man regulatorn?

Rengör regelbundet kolborstkontakterna med en torr trasa. Se till att spolens yta är ren. Kontrollera anslutningarna och att kopplingsplintarna är åtdragna. Koppla alltid bort enheten före underhåll.

Kan jag ansluta flera enheter parallellt?

Nej, det är förbjudet att använda två eller fler regulatorer parallellt. Det kan skada enheterna och skapa elektriska risker.

Vad gör jag vid fel?

Om enheten inte startar efter kontroll av skydden, kontakta din återförsäljare. Försök inte demontera enheten eftersom den innehåller högspänning. Endast en kvalificerad fackman ska utföra ingrepp.

BRUKSANVISNING TDGC2-500VA Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Kontakta spänningsregulatorn Instruktionsmanual

MODELL: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Varning - För att minska risiken für skada måste användaren instruktionerna noggrant.
FC	Denna enchet uppyller del 15 av FCC-reglerna. Driften är förljande två villkor: (1) Den här encheten fär inte orsaka skad störningar och (2) den här encheten måste acceptera alla mott störningar, inklusive störningar som kan orsaka öönskad funktio
	Denna produit omfattas av beställenserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger attprodukten kräver separat sophämtning i EU. Detta g Produkten och alla tillbehör Märkta medenna symbol. Produktarka som sabana fär inte slängas tillsammans med vanligt hushållsavfall,utan måste lämnas till en insamlingsplats for Återvinning av elektriska och elektroniska apparater

• Grundprincip: Regulatorn är en självkopplande transformator vars cirkelförhållande kan justeras ständigt. Huvudaxlarna verkar med borstramen. Nära regulatorborsten återkommer handhjulet. Cirkelförhållandet kan ändras kontinuerligt när man glider med släpringen på spolen så att utspänningen justeras från noll till max smidigt.
• Huvudstruktur: Produkten är enfas 0,5KVA~3KVA justerbar spänningsstruktur. Spolen på den övre ytan har en viss bred slät yta fixerad på FRP-basen, och kontaktkolborsten är nära matchad med slipytan under inverkan av fjäderspänning. Den handhjulsdrivna kolborsten reglerar spänningen på den emaljerade trådslipytan, och standardproduktregulatorn är vertikal med säkerhetsventilationslock på utsidan.

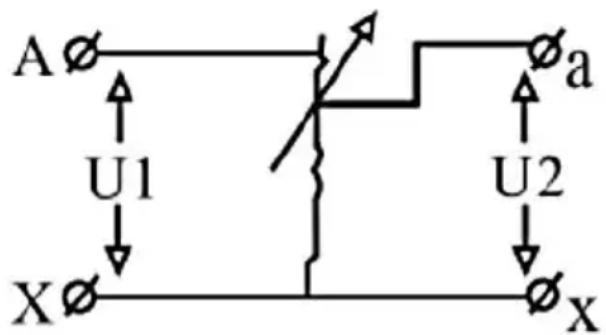

• Spänningsregulatorspolen är ansluten som visas i figur 1.

(1)

1.U1 är ingångsspänningen (V) 2.U2 är utspänningen (V)

1. är ko akta kolborstarna
2. Den variabla kolborsten är ansluten till a-änden av U2, och utspänningen för U2 blir lägre när kolborsten rör sig till X-änden, och utspänningen för U2 blir högre när kolborsten flyttas till a-slutet.

Varning: U1 är strömingången och U2 är strömutgången, och de två uppsättningarna av terminaler kan inte vändas, annars kommer utrustningen att skadas.

Kontaktregulatorer saknar inte trohet i vågor. Bärbar storlek, lätt, hög effektivitet, bekvämlighet att använda, tillförlitlighet och hållbarhet i rörelse kan användas i stor utsträckning i industrier (som kemisk industri, maskin, metallurgi, instrument & utseende, maskintillverkning, lättindustriell), vetenskapliga experiment, offentliga anläggningar, och hushållsapparater för att förverkliga målen med spänningsreglering, temperatur, ljusreglering, effektkontroll, etc.

SPECIFIKATIONER

• Nordamerikanska marknaden.

Modell	kapacitet (KVA)	InspanNING (V)	UtspanNING (V)	Max.utgangsström (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Varning: Den maximala strömmen vid utgången får inte överstiga den maximala strömmen som anges i översiktstabellen, annars kommer enheten att skadas.

• Europeiska och australiensiska marknader.

Modell	kapacitet (KVA)	Inspanning (V)	Utspanning (V)	Max.utgangsström (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Varning: Den maximala strömmen vid utgången får inte överstiga den maximala strömmen som anges i översiktstabellen, annars kommer enheten att skadas.

DRIFTSFÖRHÅLLANDEN

• Den genomsnittliga omgivningstemperaturen är +40 grader Celsius till -15 grader Celsius.
• Tryckregulatorn bör inte installeras mer än 1000 m ovanför havsnivån, 90% relativ luftfuktighet.
• Strömförsörjningsspänningens vågform är en sinusvåg.
• Den ska användas i en miljö fri från explosiva och frätande ämnen som gas, rök, kemisk smuts och dammutsläpp.
• Användningsplatsen bör vara fri från kraftiga vibrationer och vattennedsänkning.
• Två eller flera enheter får inte användas parallellt.
• Vid användning under speciella förhållanden som inte uppfyller ovanstående villkor, vänligen kontakta vår kundtjänst.

Notera:

Denna produkt har en inbyggd temperaturskyddsbrytare. När maskinens inre temperatur överstiger cirka 100 grader Celsius, kommer maskinen automatiskt att stänga av spänningsutgången och spänningsutgången återställs automatiskt när maskinens inre temperatur är lägre än cirka 85 grader Celsius. - När maskinen automatiskt stänger av utgången under användning, vänligen kontrollera om den använda strömmen har överskridit maskinens märkström, annars kommer maskinen alltid att vara i cykeln med automatisk avstängning och automatisk start. - De flesta av maskinerna är utrustade med överbelastningsskydd. När det används felaktigt kommer överbelastningsskyddet automatiskt att hoppa ut och stänga av spänningsutgången. Vid denna tidpunkt, kontrollera om belastningen är kortsluten, allvarligt överskattad ström, och efter att ha bekräftat att det är korrekt kan du trycka på Återställningsknappen på överbelastningsskyddet för hand, så kommer utrustningen att börja fungera igen.

Överbelastningsskyddet för hand, så kommer utrustningen att börja fungera igen.

• Vid användning slutar enheten plötsligt att fungera och återställningen överbelastas. Skyddet har väntat på att enhetens temperatur ska sjunka, och enheten kan fortfarande inte fungera normalt. För närvarande, ta ut den nuvarande säkringen på enheten och byt ut den nuvarande säkringen i enheten med säkringen som sitter i förpackningen.

SKÖTSEL OCH UNDERHÅLL

• Under normal drift bör regulatorn kontrolleras regelbundet med en kolborste och se till att borsten och kontaktdelarna inte blir mer än breda av två trådar.
• Anslut jordledningen till enhetens hölje. När du är klar med användningen, vrid rattens pekare till "noll"-läget och stäng av strömmen.

TILLBEHÖRSLISTA

15.Bruksanvisning * 1 16.Aktuella säkringar * 4

Varning:

Denna utrustning är en högspänningsutrustning, försök inte ta isär enheten när som helst för att undvika fara. Om enheten inte startas om externt efter att enheten har misslyckats, kontakta din återförsäljare för att hantera det.

Tillverkare: Shanghaiimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOC

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anahe
