TDGC2-500VA - Regolatore di tensione Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Regolatore di tensione variabile
Marca	Vevor
Modello	TDGC2-500VA
Capacità di uscita	0,5 kVA
Tensione di ingresso (Nord America)	120 V AC
Tensione di uscita (Nord America)	0-130 V AC, 3,8 A max
Tensione di ingresso (Europa/Australia)	230 V AC
Tensione di uscita (Europa/Australia)	0-300 V AC, 1,6 A max
Tipo di corrente	Monofase
Protezione termica	Arresto automatico a ~100°C, ripresa a ~85°C
Protezione da sovraccarico	Interruttore automatico riarmabile
Fusibili inclusi	4 fusibili di ricambio
Manutenzione	Controllare regolarmente le spazzole di carbone
Condizioni d'uso	Temperatura da -15°C a +40°C, altitudine < 1000 m, umidità < 90%
Utilizzo	Interno, ambiente non esplosivo e non corrosivo
Conformità	FCC Parte 15, direttiva RAEE 2012/19/CE
Accessori inclusi	Manuale di istruzioni, fusibili

Domande frequenti - TDGC2-500VA Vevor

Come collegare il regolatore Vevor TDGC2-500VA?

Collegare la fonte di alimentazione al morsetto di ingresso U1 (attenzione alla polarità). L'uscita U2 alimenta il vostro apparecchio. Non invertire ingresso e uscita per evitare di danneggiare il regolatore. Assicurarsi di collegare il filo di terra alla scatola.

Qual è la tensione di ingresso richiesta?

Il regolatore esiste in due versioni: per il Nord America, l'ingresso è di 120 V AC; per l'Europa e l'Australia, l'ingresso è di 230 V AC. Verificare l'etichetta del proprio apparecchio prima dell'uso.

Posso usare questo apparecchio in Europa?

Se il vostro modello è previsto per 230 V di ingresso, sì. La tensione di uscita può essere regolata da 0 a 300 V AC con una corrente massima di 1,6 A.

Cosa fare se l'apparecchio si ferma automaticamente?

L'arresto automatico può essere dovuto a un sovraccarico termico (temperatura interna > 100°C) o a un sovraccarico elettrico. Lasciare raffreddare la macchina fino a circa 85°C per riavviarla. Se il problema persiste, verificare che il carico non superi la corrente nominale.

Come sostituire un fusibile?

Scollegare l'apparecchio. Individuare il portafusibile sulla scatola. Sostituire il fusibile difettoso con un fusibile dello stesso calibro fornito nell'imballaggio. Non utilizzare mai un fusibile di calibro superiore.

A cosa serve la spazzola di carbone?

La spazzola di carbone striscia sulla bobina per far variare la tensione di uscita. Deve essere controllata regolarmente e sostituita se l'usura supera la larghezza di due fili.

L'apparecchio è protetto contro i sovraccarichi?

Sì, dispone di un protettore di sovraccarico che interrompe automaticamente l'uscita in caso di corrente eccessiva. Dopo aver corretto la causa (corto circuito o sovraccarico), premere il pulsante di ripristino per riprendere il funzionamento.

Come effettuare la manutenzione del regolatore?

Pulire regolarmente i contatti della spazzola di carbone con un panno asciutto. Assicurarsi che la superficie della bobina sia pulita. Verificare le connessioni e il serraggio dei morsetti. Scollegare sempre l'apparecchio prima della manutenzione.

Posso collegare più apparecchi in parallelo?

No, è vietato utilizzare due o più regolatori in parallelo. Ciò potrebbe danneggiare gli apparecchi e creare rischi elettrici.

Cosa fare in caso di guasto?

Se l'apparecchio non si riavvia dopo aver verificato le protezioni, contattare il rivenditore. Non tentare di smontare l'apparecchio, poiché contiene alte tensioni. Solo un professionista qualificato deve intervenire.

MANUALE UTENTE TDGC2-500VA Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Regolatore di tensione a contatto Manuale di istruzioni

MODELLO: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve legge attendamente il manuale di istruzioni.
FC	Quito dispositivo è conforme alla Parte 15 delle norme FCO funzionamento è soggetti alle seguenti due condizioni: (1) Qu dispositivo non può causare interferenze dannose e (2) quello dispositivo deve accettare qualiasi interferenza ricevuta, come le interferenze che potrebbero causare un funzionamento indesiderato.
	Qesto prodotto è soggetti alle disposizioni della Direttiva Eur 2012/19/CE. Il simbolo del bidone della spazzatura barrato ind nell'Unione Europea il prodotto richiede la raccolta differenziata rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegr questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettronici

• Principio di base: Il regolatore è un trasformatore autoaccoppiante il cui rapporto di spire può essere regolato continuamente. Gli assi principali agiscono con il telaio della spazzola quando la spazzola del regolatore ruota tramite il volantino. Il rapporto di spire può essere modificato continuamente quando si fa scorrere la spazzola sulla superficie smerigliata della bobina, in modo che la tensione di uscita si regoli da massimo a minimo.
• Struttura principale: il prodotto è un regolatore di tensione monofase da 0,5 KVA a 3 KVA. La bobina sulla superficie superiore ha una superficie liscia e ampia fissata su una base in fibra di vetro (FRP) e la spazzola di contatto è strettamente accoppiata alla superficie di macinazione grazie all'azione della molla. La spazzola di carbone, azionata dal volantino, regola la tensione sulla superficie di macinazione del filo smaltato. Il regolatore standard è verticale, con una copertura di ventilazione di sicurezza all'esterno.

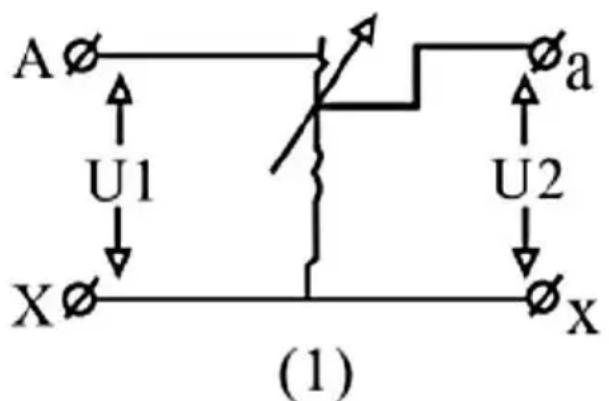

• Il set di bobine del regolatore di tensione è collegato come mostrato nella Figura 1.

1. U1 è la tensione di ingresso (V)

2. U2 è la tensione di uscita (V)

1. è la spazzola di carbone
2. La spazzola di carbone variabile è collegata all'estremità a di U2. La tensione di uscita di U2 diminuisce quando la spazzola di carbone si sposta verso l'estremità X, e aumenta quando si sposta verso l'estremità a.

Avvertenza: U1 è l'ingresso di potenza e U2 è l'uscita di potenza. I due set di terminali non possono essere invertiti, altrimenti l'apparecchiatura verrà danneggiata.

I regolatori a contatto sono affidabili e di lunga durata. Dimensioni compatte, leggerezza, alta efficienza, praticità d'uso, affidabilità e durata nel movimento: possono essere ampiamente utilizzati nell'industria (come macchine per l'industria chimica, strumenti e apparecchiature metallurgiche, produzione di macchine, industria leggera), esperimenti scientifici, strutture pubbliche ed elettrodomestici per realizzare gli obiettivi di regolazione della tensione, della temperatura, della luce, del controllo di potenza, ecc.

SPECIFICHE

• Mercato nordamericano.

Modello	capacità di uscita(KVA)	Tensione di ingresso(V)	Tensione di uscita(V)	di uscita massima (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Attenzione: la corrente massima in uscita non deve superare la corrente massima indicata nella tabella dei ricorsi, altrimenti il dispositivo verrà danneggiato.

• Mercati europei e australiani.

Modello	capacità di uscita(KVA)	Tensione di ingresso(V)	Tensione di uscita(V)	di uscita massima (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Attenzione: la corrente massima in uscita non deve superare la corrente massima indicata nella tabella dei ricorsi, altrimenti il dispositivo verrà danneggiato.

CONDIZIONI DI SERVIZIO

• La temperatura ambiente media è compresa tra +40 gradi Celsius e gradi Centigrado.
• Il regolatore di pressione non deve essere installato a più di 1000 metri sul livello del mare, con il 90% di umidità relativa dell'aria.
• Il tipo di onda della tensione di alimentazione è un'onda sinusoidale.
• Dovrebbe essere utilizzato in un ambiente privo di esplosivi e di sostanze corrosive come gas, fumo, sporco chimico e scariche di polvere.
• Il luogo di utilizzo deve essere privo di forti vibrazioni e di acqua o immersione.
• Non è consentito utilizzare due o più dispositivi in parallelo.
• Quando si utilizza in condizioni speciali che non soddisfano le condizioni sopra indicate, si prega di contattare il nostro servizio clienti.

Nota:

• Questo prodotto è dotato di un interruttore di protezione della temperatura integrato. Quando la temperatura interna della macchina supera circa 100 gradi Celsius, la macchina spegnerà automaticamente la tensione in uscita e la tensione

in uscita verrà ripristinata automaticamente quando la temperatura interna della macchina sarà inferiore a circa 85 gradi Celsius.

• Quando la macchina spegne automaticamente l'uscita durante l'uso, per favore

verificare se la corrente utilizzata ha superato la corrente nominale della macchina, altrimenti la macchina sarà sempre nel ciclo di spegnimento automatico e avvio automatico.

• La maggior parte delle macchine sono dotate di dispositivi di protezione da sovraccarico; quando utilizzati

in modo improprio, il dispositivo di protezione da sovraccarico scatterà automaticamente e spegnerà l'uscita di tensione. A questo punto, controllare se il carico è in cortocircuito o se la corrente è seriamente

sovrastimata e, dopo aver confermato che è corretto, è possibile premere manualmente il pulsante di ripristino del dispositivo di protezione da sovraccarico e l'apparecchiatura riprenderà a funzionare.

• Durante l'uso, il dispositivo smette improvvisamente di funzionare e si ripristina.

Il dispositivo di protezione ha atteso che la temperatura del dispositivo scendesse e il dispositivo non funziona normalmente. A questo punto, estrarre il fusibile di corrente del dispositivo e sostituire il fusibile di corrente nel dispositivo con il fusibile allegato nella confezione.

CURA E MANUTENZIONE

• Durante il normale funzionamento, è necessario controllare il regolatore regolarmente con una spazzola per carbone e assicurarsi che la spazzola e le parti di contatto non siano più larghe di due fili.
• Collegare il filo di terra alla custodia del dispositivo. Quando hai finito di utilizzarlo, ruotare il puntatore del volantino sulla posizione "zero" e interrompere l'alimentazione.

ELENCO DEGLI ACCESSORI

7. Istruzioni per l'uso * 1

8. Fusibili attuali * 4

Avvertimento:

Questa apparecchiatura è un'apparecchiatura ad alta tensione; non tentare di smontarla in qualsiasi momento per evitare pericoli. Dopo che il dispositivo si è guastato, se non è possibile riavviarlo esternamente, contattare il proprio rivenditore per risolvere il problema.

Produttore: Shanghai Xinmu Ye You Xiangon Si

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

YH CONSULTING LIMITED.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
