TDGC2-500VA - Spanningsregelaar Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Variabele spanningsregelaar
Merk	Vevor
Model	TDGC2-500VA
Uitgangscapaciteit	0,5 kVA
Ingangsspanning (Noord-Amerika)	120 V AC
Uitgangsspanning (Noord-Amerika)	0-130 V AC, 3,8 A max
Ingangsspanning (Europa/Australië)	230 V AC
Uitgangsspanning (Europa/Australië)	0-300 V AC, 1,6 A max
Stroomtype	Enkelfasig
Thermische beveiliging	Automatische uitschakeling bij ~100°C, hervatting bij ~85°C
Overbelastingsbeveiliging	Herstelbare stroomonderbreker
Inbegrepen zekeringen	4 reservezekeringen
Onderhoud	Controleer regelmatig de koolborstels
Gebruiksomstandigheden	Temperatuur -15°C tot +40°C, hoogte < 1000 m, luchtvochtigheid < 90%
Gebruik	Binnen, niet-explosieve en niet-corrosieve omgeving
Conformiteit	FCC Deel 15, WEEE-richtlijn 2012/19/EG
Inbegrepen accessoires	Instructiehandleiding, zekeringen

Veelgestelde vragen - TDGC2-500VA Vevor

Hoe sluit ik de Vevor TDGC2-500VA regelaar aan?

Sluit de stroombron aan op de ingangsklem U1 (let op de polariteit). De uitgang U2 voedt uw apparaat. Keer ingang en uitgang niet om om schade aan de regelaar te voorkomen. Zorg ervoor dat u de aarddraad op de behuizing aansluit.

Wat is de vereiste ingangsspanning?

De regelaar is er in twee versies: voor Noord-Amerika is de ingang 120 V AC; voor Europa en Australië is de ingang 230 V AC. Controleer het label van uw apparaat voor gebruik.

Kan ik dit apparaat in Europa gebruiken?

Als uw model is ontworpen voor 230 V ingang, ja. De uitgangsspanning kan worden ingesteld van 0 tot 300 V AC met een maximale stroom van 1,6 A.

Wat te doen als het apparaat automatisch stopt?

De automatische uitschakeling kan worden veroorzaakt door thermische overbelasting (interne temperatuur > 100°C) of elektrische overbelasting. Laat de machine afkoelen tot ongeveer 85°C om hem weer in te schakelen. Als het probleem aanhoudt, controleer dan of de belasting de nominale stroom niet overschrijdt.

Hoe vervang ik een zekering?

Koppel het apparaat los. Zoek de zekeringhouder op de behuizing. Vervang de defecte zekering door een zekering van dezelfde sterkte, meegeleverd in de verpakking. Gebruik nooit een zekering met een hogere sterkte.

Waar dient de koolborstel voor?

De koolborstel schuurt over de spoel om de uitgangsspanning te variëren. Deze moet regelmatig worden gecontroleerd en vervangen als de slijtage de breedte van twee draden overschrijdt.

Is het apparaat beschermd tegen overbelasting?

Ja, het heeft een overbelastingsbeveiliging die automatisch de uitgang uitschakelt bij overmatige stroom. Nadat u de oorzaak (kortsluiting of overbelasting) hebt verholpen, drukt u op de resetknop om de werking te hervatten.

Hoe onderhoud ik de regelaar?

Reinig regelmatig de contacten van de koolborstel met een droge doek. Zorg ervoor dat het oppervlak van de spoel schoon is. Controleer de aansluitingen en het vastdraaien van de klemmen. Koppel het apparaat altijd los voor onderhoud.

Kan ik meerdere apparaten parallel aansluiten?

Nee, het is verboden om twee of meer regelaars parallel te gebruiken. Dit kan de apparaten beschadigen en elektrische risico's veroorzaken.

Wat te doen bij een storing?

Als het apparaat niet opnieuw start na controle van de beveiligingen, neem dan contact op met uw verkoper. Probeer niet het apparaat te demonteren, omdat het hoge spanningen bevat. Alleen een gekwalificeerde professional mag ingrijpen.

GEBRUIKSAANWIJZING TDGC2-500VA Vevor

Neem contact op met de spanningsregelaar Handleiding

	Waarschuwing-Om het risico op letsel te verminderen,要去 de gebruiker de handleiding zorgvuldig lezen.
FC	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het ge onderworpen aan de volgende twee voorwaarden: (1) Dit appa mag geen schadelijke interferentie veroorzaken, en (2) dit appo要去 alle ontvangen interferentie accepteren, inclusief interferendie een ongewenste werkung kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese richtlij 2012/19/EG. Het symbool met een doorgestreepte afvalcontainie geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle ace die met dit symbool়n gekarkeerd. Producten die als zodaygerakkerd়n, mogen Niet bij het normale huisvuil worden weggegooid, maar要去en়n inizamelpunt voor recycling elektrische en elektronische apparaten worden gebracht

• Basisprincipe: de regelaar is een zichzelf koppelende transformator waarvan de wikkelverhouding continu kan worden bijgesteld. De hoofdas werkt samen met het borstelframe wanneer de borstel van de regelaar terugkeert naar het handwiel. De wikkelverhouding kan bij het schuiven over het slijpoppervlak traploos worden gewijzigd, zodat de uitgangsspanning soepel van nul naar maximaal wordt aangepast.
• Hoofdstructuur: het product is eenfasig 0,5KVA ~ 3KVA instelbare spanningsstructuur. De spoel op het bovenoppervlak heeft een bepaalde breedte, een glad oppervlak dat op de FRP-basis is bevestigd en de contactkoolborstel is nauw afgestemd op het slijpoppervlak onder invloed van veerspanning. De handwielaangedreven koolborstel regelt de spanning op het geëmailleerde draadslijpoppervlak en de standaard productregelaar staat verticaal met een veiligheidsventilatiedeksel aan de buitenkant.

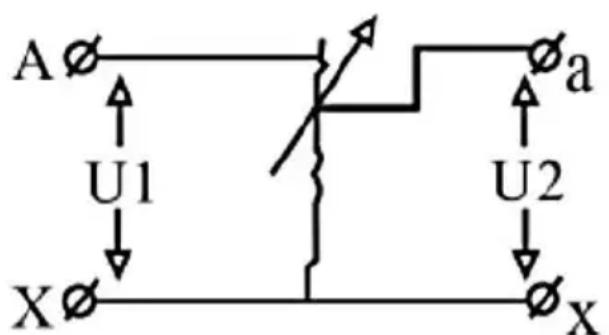

• De spoelset van de spanningsregelaar is aangesloten zoals weergegeven in afbeelding 1.

(1)

1. U1 is de ingangsspanning (V) 2. U2 is de uitgangsspanning (V)

1. Neem contact op met de koolborstels
2. De variabele koolborstel is aangesloten op het a-uiteinde van U2. De uitgangsspanning van U2 wordt lager wanneer de koolborstel naar het X-uiteinde beweegt, en de uitgangsspanning van U2 wordt hoger wanneer de koolborstel naar het a-uiteinde beweegt.

Waarschuwing: U1 is de stroomingang en U2 is de stroomuitgang. De twee sets klemmen mogen niet worden omgedraaid, anders raakt de apparatuur beschadigd.

Contactregelaars hebben geen gebrek aan trouw in golven. Draagbaar formaat, lichtgewicht, hoog rendement, gebruiksgemak, betrouwbaarheid en duurzaamheid bij beweging. Het kan op grote schaal worden gebruikt in industrieën (zoals de machine van de chemische industrie, metallurgie-instrumenten en uiterlijk, machinebouw, lichte industrie), wetenschappelijke experimenten, openbare voorzieningen en huishoudelijke apparaten om de doelstellingen van spanningsregeling, temperatuur, lichtregeling, vermogensregeling, enz. te realiseren.

SPECIFICATIES

• Noord-Amerikaanse markt.

Model	uitvoercapacitei t (KVA)	Ingangsspannin g (V)	Uitgangsspannin g (V)	Max.uitgangsstroo m (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000V A	1	120	0-130	7.6
TDGC2-2000V A	2	120	0-130	15
TDGC2-3000V A	3	120	0-130	23

Waarschuwing: De maximale stroom aan de uitgang mag de maximale

De stroom aangegeven in de beroepstabel niet overschrijden, anders zal het apparaat beschadigd raken.

Waarschuwing: De maximale stroom aan de uitgang mag de maximale stroom aangegeven in de beroepstabel niet overschrijden, anders zal het apparaat beschadigd raken.

SERVICEVOORWAARDEN

• De gemiddelde omgevingstemperatuur bedraagt +40 graden Celsius tot -15 graden Celsius.
• De drukregelaar mag niet hoger dan 1000 meter boven de grond worden geïnstalleerd, bij 90% relatieve luchtvochtigheid.
• Het voedingsspanningsgolftype is een sinusgolf.
• Het moet worden gebruikt in een omgeving die vrij is van explosieve en corrosieve stoffen zoals gas, rook, chemisch vuil en stofuitstoot.
• De gebruikslocatie moet vrij zijn van hevige trillingen en wateronderdompeling.
• Het is niet toegestaan twee of meer apparaten parallel te gebruiken.
• Bij gebruik onder speciale omstandigheden die niet aan het bovenstaande voldoen,

neem contact op met onze klantenservice.

Opmerking:

• Dit product heeft een ingebouwde temperatuurbeveiligingsschakelaar. Wanneer de interne temperatuur van de machine ongeveer 100 graden Celsius overschrijdt, schakelt de machine automatisch de uitgangsspanning uit. De uitgangsspanning wordt automatisch hersteld wanneer de interne temperatuur van de machine lager is dan ongeveer 85 graden Celsius.
• Wanneer de machine tijdens gebruik de uitgang automatisch uitschakelt, controleer dan of de gebruikte stroom de nominale stroom van de machine heeft overschreden. Anders bevindt de machine zich altijd in de cyclus van automatische uitschakeling en automatische start.
• De meeste machines zijn bij gebruik uitgerust met overbelastingsbeveiligingen.

Op onjuiste wijze springt de overbelastingsbeveiliging er automatisch in en schakelt de spanningsuitgang uit. Controleer op dat moment of de belasting kortgesloten is, of de stroom ernstig wordt overschat en of u heeft bevestigd dat deze correct is. Als dat zo is, kunt u op de resetknop drukken om de overbelastingsbeveiliging handmatig te resetten, en de apparatuur zal weer werken.

• Tijdens gebruik stopt het apparaat plotseling met werken en wordt de reset overbelast.

De beveiliging heeft gewacht tot de temperatuur van het apparaat is gedaald, maar het apparaat werkt nog steeds niet normaal. Verwijder op dat moment de huidige zekering van het apparaat en vervang de huidige zekering in het apparaat door de zekering die in de verpakking zit.

VERZORGING EN ONDERHOUD

• Tijdens normaal bedrijf moet de regelaar regelmatig worden gecontroleerd met een koolborstel en zorg ervoor dat de borstel en contactdelen niet breder zijn dan twee draden.
• Sluit de aardedraad aan op de behuizing van het apparaat. Wanneer u klaar bent.

Als u dit gebruikt, draait u de handwiel naar de "nul"-positie en schakelt u de stroom uit.

LIJST VAN ACCESSOIRES

13. Gebruiksaanwijzing * 1 14. Huidige zekeringen * 4

Waarschuwing:

Deze apparatuur is een hoogspanningsapparatuur. Probeer deze apparatuur op geen enkel moment te demonteren om gevaar te voorkomen. Als het apparaat na een storing niet extern opnieuw kan worden opgestart, neem dan contact op met uw dealer om dit op te lossen.
