TDGC2-3000VA - Spanningsregelaar Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Variabele spanningsregelaar
Merk	Vevor
Model	TDGC2-3000VA
Uitgangscapaciteit	3 KVA
Ingangsspanning (Noord-Amerika)	120 V AC
Ingangsspanning (Europa/Australië)	230 V AC
Uitgangsspanning (Noord-Amerika)	0-130 V AC (instelbaar)
Uitgangsspanning (Europa/Australië)	0-300 V AC (instelbaar)
Maximale uitgangsstroom (Noord-Amerika)	23 A
Maximale uitgangsstroom (Europa/Australië)	10 A
Transformator type	Autotransformator met koolborstel
Thermische beveiliging	Uitschakeling bij ~100°C, herstel bij ~85°C
Overbelastingsbeveiliging	Resetbare overbelastingsbeveiliging
Afmetingen (ongeveer)	250 x 200 x 200 mm
Gewicht (ongeveer)	5,5 kg
Gebruikstemperatuur	-15°C tot +40°C
Maximale relatieve luchtvochtigheid	90%
Maximale hoogte	1000 m
Onderhoud	Regelmatige controle van de koolborstels en reiniging met een droge doek
Veiligheid	Aarding verplicht, niet demonteren, niet parallel gebruiken
Meegeleverde accessoires	4 zekeringen, gebruiksaanwijzing

Veelgestelde vragen - TDGC2-3000VA Vevor

Welk type stekker is nodig?

Dat hangt af van de versie: voor Noord-Amerika, ingangsspanning 120 V met NEMA 5-15 stekker; voor Europa/Australië, spanning 230 V met Schuko of gelijkwaardige stekker. Raadpleeg het etiket van het apparaat. Nooit de ingang en uitgang omkeren.

Kan ik dit apparaat continu op volle belasting gebruiken?

Ja, maar binnen de specificaties. Overschrijd de maximale uitgangsstroom niet (23 A voor 120 V, 10 A voor 230 V). Langdurig gebruik op volle belasting kan de ingebouwde thermische beveiliging activeren.

Wat te doen als de uitgang automatisch uitschakelt?

Dit kan komen door een overbelasting of een hoge interne temperatuur. Controleer of de gebruikte stroom de nominale waarde niet overschrijdt. Als de thermische beveiliging is geactiveerd, wacht dan tot het apparaat is afgekoeld (ongeveer 85°C) zodat het automatisch reset. Als de overbelastingsbeveiliging is gesprongen, druk dan op de resetknop nadat u hebt gecontroleerd op kortsluiting.

Hoe stel ik de uitgangsspanning in?

Draai aan het wiel van de regelaar. Door in één richting te draaien, neemt de spanning toe; in de andere richting af. Het instelbereik is 0 tot 130 V (NA-model) of 0 tot 300 V (EU/AU-model).

Wat is de levensduur van de koolborstels?

Deze varieert afhankelijk van het gebruik. Inspecteer de borstels regelmatig: ze moeten worden vervangen wanneer de contactbreedte de breedte van twee draden overschrijdt. Raadpleeg een professional voor vervanging.

Kan ik meerdere regelaars parallel aansluiten?

Nee, dit is verboden. Parallel gebruik kan de apparaten beschadigen. Elke regelaar moet alleen op zijn eigen circuit worden gebruikt.

Hoe vervang ik een zekering?

Koppel eerst het apparaat los. Verwijder de defecte zekering en plaats een vervangende zekering uit de verpakking. Gebruik alleen zekeringen van dezelfde waarde. Schakel het apparaat weer in.

Is het apparaat beschermd tegen kortsluiting?

Ja, dankzij een resetbare overbelastingsbeveiliging. Bij kortsluiting schakelt de beveiliging de uitgang uit. Nadat u het probleem hebt opgelost, drukt u op de resetknop om de werking te herstellen.

Waar moet ik dit apparaat installeren?

Plaats het op een droge, goed geventileerde plaats, beschermd tegen stof, corrosieve gassen en trillingen. Niet blootstellen aan regen of onderdompeling. Houd rekening met een hoogte onder 1000 m en een omgevingstemperatuur tussen -15°C en +40°C.

Hoe maak ik het apparaat schoon?

Koppel het apparaat los voor reiniging. Gebruik een droge, zachte doek om de buitenkant af te vegen. Gebruik nooit water, oplosmiddelen of schurende middelen. Zorg ervoor dat de ventilatieopeningen niet verstopt zijn.

GEBRUIKSAANWIJZING TDGC2-3000VA Vevor

Neem contact op met de spanningsregelaar Handleiding

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het ge onderworpen aan de volgende twee voorwaarden: (1) Dit appa mag geen schadelijke interferentie veroorzaken, en (2) dit appa moet alle ontvangen interferentie accepteren, inclusief interferen die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontaine geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle acc die met dit symbool zijn gemarkeerd. Producten die als zodar gemarkeerd zijn, mogen niet bij het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling elektrische en elektronische apparaten worden gebracht

- Basisprincipe: de regelaar is een zelfkoppelende transformator waarvan de wikkelverhouding continu kan worden bijgesteld. De hoofdassen werken samen met het borstelframe wanneer de borstel van de regelaar terugkeert naar het handwiel. De wikkelverhouding kan bij het schuiven met het slijpoppervlak traploos worden gewijzigd, zodat de uitgangsspanning soepel van nul naar maximaal wordt aangepast.

- Hoofdstructuur: het product is eenfasig 0,5KVA \~ 3KVA instelbare spanningsstructuur. De spoel op het bovenoppervlak heeft een breed, glad oppervlak dat op de FRP-basis is bevestigd en de contactkoolborstel is nauw afgestemd op het slijpoppervlak onder invloed van veerspanning. De handwielaangedreven koolborstel regelt de spanning op het geëmailleerde draadslijpoppervlak en de standaard productregelaar staat verticaal met een veiligheidsventilatiedeksel aan de buitenkant.

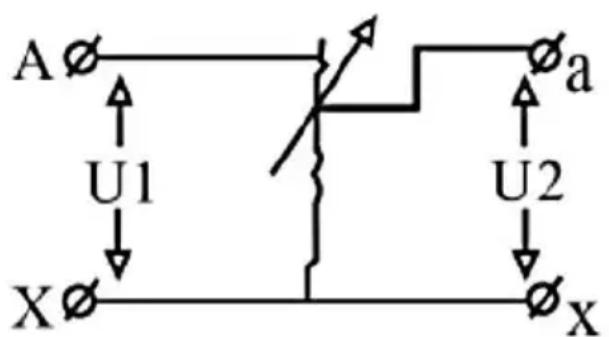

- De spoelset van de spanningsregelaar is aangesloten zoals weergegeven in afbeelding 1.

2.U2 is de uitgangsspanning (V)

3. Neem contact op met de koolborstels

- De variabele koolborstel is aangesloten op het a-uiteinde van U2. De uitgangsspanning van U2 wordt lager wanneer de koolborstel naar het X-uiteinde beweegt, en de uitgangsspanning van U2 wordt hoger wanneer de koolborstel naar het a-uiteinde beweegt.

Waarschuwing: U1 is de stroomingang en U2 is de stroomuitgang. De twee sets klemmen kunnen niet worden omgedraaid, anders raakt de apparatuur beschadigd.

Contactregelaars hebben geen gebrek aan trouw in golven. Draagbaar formaat, lichtgewicht, hoog rendement, gebruiksgemak, betrouwbaarheid en duurzaamheid bij beweging. Het kan op grote schaal worden gebruikt in industrieën (zoals de machine van de chemische industrie, metallurgie-instrumenten en uiterlijk, machinebouw, lichtindustrieel), wetenschappelijke experimenten, openbare voorzieningen en huishoudelijke apparaten om de doelstellingen van spanningsregeling, temperatuur, lichtregeling, vermogensregeling, enz. te realiseren.

SPECIFICATIES

● Noord-Amerikaanse markt.

Model	uitvoercapaciteit (KVA)	Ingangsspanning (V)	Uitgangsspanning (V)	Max. uitgangsstroom (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Waarschuwing: De maximale stroom aan de uitgang mag de maximale

stroom aangegeven in de beroepstabel niet overschrijden, anders zal het apparaat beschadigd raken.

Model	uitvoercapaciteit (KVA)	Ingangsspanning (V)	Uitgangsspanning (V)	Max. uitgangsstroom (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Waarschuwing: De maximale stroom aan de uitgang mag de maximale stroom aangegeven in de beroepstabel niet overschrijden, anders zal het apparaat beschadigd raken.

SERVICEVOORWAARDEN

• De gemiddelde omgevingstemperatuur bedraagt +40 graden Celsius tot -15 graden Celsius.
• De drukregelaar mag niet hoger dan 1000 meter boven zeeniveau worden geïnstalleerd, bij 90% relatieve luchtvochtigheid.
• Het voedingsspanningsgolftype is een sinusgolf.
• Het moet worden gebruikt in een omgeving die vrij is van explosieve en corrosieve stoffen, zoals gas, rook, chemisch vuil en stofuitstoot.
• De gebruikslocatie moet vrij zijn van hevige trillingen en wateronderdompeling.
• Het is niet toegestaan twee of meer apparaten parallel te gebruiken.
• Bij gebruik onder speciale omstandigheden die niet aan het bovenstaande voldoen,

kunt u contact opnemen met onze klantenservice.

Opmerking:

• Dit product heeft een ingebouwde temperatuurbeveiligingsschakelaar. Wanneer de interne temperatuur van de machine ongeveer 100 graden Celsius overschrijdt, schakelt de machine automatisch de uitgangsspanning uit en wordt de uitgangsspanning automatisch hersteld wanneer de interne temperatuur van de machine lager is dan ongeveer 85 graden Celsius.
• Wanneer de machine tijdens gebruik de uitgang automatisch uitschakelt, controleer dan alstublieft of de gebruikte stroom de nominale stroom van de machine heeft overschreden. Anders bevindt de machine zich altijd in de cyclus van automatische uitschakeling en automatische start.
• De meeste machines zijn bij gebruik uitgerust met overbelastingsbeveiligingen.

Bij onjuist gebruik springt de overbelastingsbeveiliging er automatisch uit en schakelt de spanningsuitgang uit. Controleer op dat moment of de belasting kortgesloten is, of de stroom ernstig wordt overschreden. Nadat u heeft bevestigd dat dit correct is, kunt u op de resetknop van de overbelastingsbeveiliging drukken en zal de apparatuur weer werken.

- Tijdens gebruik stopt het apparaat plotseling met werken en wordt de reset-overbelastingsbeveiliging geactiveerd.

Als de overbelastingsbeveiliging heeft gewacht tot de temperatuur van het apparaat is gedaald en het apparaat nog steeds niet normaal kan werken, verwijder dan op dat moment de huidige zekering van het apparaat en vervang de huidige zekering in het apparaat door de zekering die in de verpakking zit.

ONDERHOUD EN VERZORGING

- Tijdens normaal bedrijf moet de regelaar regelmatig worden gecontroleerd met een koolborstel en zorg ervoor dat de borstel en contactdelen niet breder zijn dan twee draden.

- Sluit de aardedraad aan op de behuizing van het apparaat. Wanneer u klaar bent

Als u deze gebruikt, draait u de handwielwijzer naar de "nul"-positie en schakelt u de stroom uit.

LIJST VAN ACCESSOIRES

1. Gebruiksaanwijzing * 1 14. Huidige zekeringen * 4

Waarschuwing:

Deze apparatuur is een hoogspanningsapparatuur. Probeer deze apparatuur op geen enkel moment te demonteren om gevaar te voorkomen. Als het apparaat na een storing niet extern opnieuw kan worden opgestart, neem dan contact op met uw dealer om dit op te lossen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166

Technische Ondersteuning en e-garantiecertificaat
