TDGC2-3000VA - Regulator napięcia Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Regulator napięcia zmiennego
Marka	Vevor
Model	TDGC2-3000VA
Moc wyjściowa	3 KVA
Napięcie wejściowe (Ameryka Północna)	120 V AC
Napięcie wejściowe (Europa/Australia)	230 V AC
Napięcie wyjściowe (Ameryka Północna)	0-130 V AC (regulowane)
Napięcie wyjściowe (Europa/Australia)	0-300 V AC (regulowane)
Maksymalny prąd wyjściowy (Ameryka Północna)	23 A
Maksymalny prąd wyjściowy (Europa/Australia)	10 A
Typ transformatora	Autotransformator z węglem szczotkowym
Zabezpieczenie termiczne	Zadziałanie przy ~100°C, przywrócenie przy ~85°C
Zabezpieczenie przed przeciążeniem	Wyzwalacz przeciążeniowy z resetem
Wymiary (ok.)	250 x 200 x 200 mm
Waga (ok.)	5,5 kg
Temperatura pracy	-15°C do +40°C
Maksymalna wilgotność względna	90%
Maksymalna wysokość	1000 m
Konserwacja	Regularna kontrola szczotek węglowych i czyszczenie suchą szmatką
Bezpieczeństwo	Obowiązkowe uziemienie, nie demontować, nie używać równolegle
Akcesoria w zestawie	4 bezpieczniki, instrukcja obsługi

Często zadawane pytania - TDGC2-3000VA Vevor

Jaki typ wtyczki jest potrzebny?

To zależy od wersji: dla Ameryki Północnej napięcie wejściowe 120 V z wtyczką NEMA 5-15; dla Europy/Australii napięcie 230 V z wtyczką Schuko lub odpowiednik. Sprawdź etykietę urządzenia. Nigdy nie odwracaj wejścia i wyjścia.

Czy mogę używać tego urządzenia w sposób ciągły z pełnym obciążeniem?

Tak, ale w granicach specyfikacji. Nie przekraczaj maksymalnego prądu wyjściowego (23 A dla 120 V, 10 A dla 230 V). Długotrwałe użytkowanie przy pełnym obciążeniu może uruchomić wbudowane zabezpieczenie termiczne.

Co zrobić, gdy wyjście wyłączy się automatycznie?

Może to być spowodowane przeciążeniem lub wysoką temperaturą wewnętrzną. Sprawdź, czy pobór prądu nie przekracza wartości znamionowej. Jeśli zadziałało zabezpieczenie termiczne, poczekaj, aż urządzenie ostygnie (około 85°C), aby automatycznie wznowiło pracę. Jeśli zadziałał wyzwalacz przeciążeniowy, naciśnij przycisk resetowania po sprawdzeniu braku zwarcia.

Jak ustawić napięcie wyjściowe?

Obróć pokrętło regulatora. Obrót w jednym kierunku zwiększa napięcie, w drugim zmniejsza. Zakres regulacji wynosi 0 do 130 V (model NA) lub 0 do 300 V (model EU/AU).

Jaka jest żywotność szczotek węglowych?

Zależy od użytkowania. Regularnie sprawdzaj szczotki: należy je wymienić, gdy szerokość styku przekroczy szerokość dwóch drutów. Skonsultuj się z profesjonalistą w sprawie wymiany.

Czy mogę podłączyć kilka regulatorów równolegle?

Nie, jest to zabronione. Używanie równolegle może uszkodzić urządzenia. Każdy regulator należy używać samodzielnie w swoim obwodzie.

Jak wymienić bezpiecznik?

Najpierw odłącz urządzenie. Wyjmij uszkodzony bezpiecznik i włóż bezpiecznik zamienny dołączony do opakowania. Używaj tylko bezpieczników o tym samym prądzie znamionowym. Włącz urządzenie ponownie.

Czy urządzenie jest zabezpieczone przed zwarciem?

Tak, dzięki wyzwalaczowi przeciążeniowemu z resetem. W przypadku zwarcia wyzwalacz odcina wyjście. Po rozwiązaniu problemu naciśnij przycisk resetowania, aby przywrócić działanie.

Gdzie zainstalować to urządzenie?

Umieść w miejscu suchym, dobrze wentylowanym, z dala od kurzu, gazów korozyjnych i wibracji. Nie wystawiać na deszcz ani zalanie. Zachowaj wysokość poniżej 1000 m i temperaturę otoczenia od -15°C do +40°C.

Jak czyścić urządzenie?

Przed czyszczeniem odłącz urządzenie. Użyj suchej, miękkiej szmatki do wycierania zewnętrznych powierzchni. Nigdy nie używaj wody, rozpuszczalników ani środków ściernych. Upewnij się, że otwory wentylacyjne nie są zablokowane.

INSTRUKCJA OBSŁUGI TDGC2-3000VA Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

Skontaktuj się z regulatorem napięcia Instrukcja obsługi

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musuważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Dzia podlega następującym dwóm warunkom: (1) to urządzenie nie powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, mogą powodować niepożądane działanie.
	Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19 Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzu razem ze zwykłymi odpadami domowymi, lecz należy je oddać punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

• Podstawowa zasada: regulator jest transformatorem samosprzęgającym, którego stosunek zwojów może być korygowany w sposób ciągły. Osie główne współpracują z ramą szczotki, gdy szczotka regulatora powraca do pokrętła ręcznego. Stosunek zwojów można zmieniać w sposób ciągły, gdy suwak ma szlifowaną powierzchnię cewki, tak że napięcie wyjściowe reguluje się płynnie od zera do maksimum. ● Główna konstrukcja: Produkt jest jednofazowy o regulowanej mocy 0 KVA \~ 3 KVA

struktura napięcia. Cewka na górnej powierzchni ma pewną szeroką, gładką powierzchnię zamocowaną na podstawie FRP, a kontaktowa szczotka węglowa jest ściśle dopasowana do powierzchni szlifierskiej pod działaniem naprężenia sprężyny. Szczotka węglowa z napędem ręcznym reguluje napięcie na powierzchni szlifierskiej z drutu emaliowanego, a standardowy regulator produktu jest pionowy z bezpieczną osłoną wentylacyjną na zewnątrz.

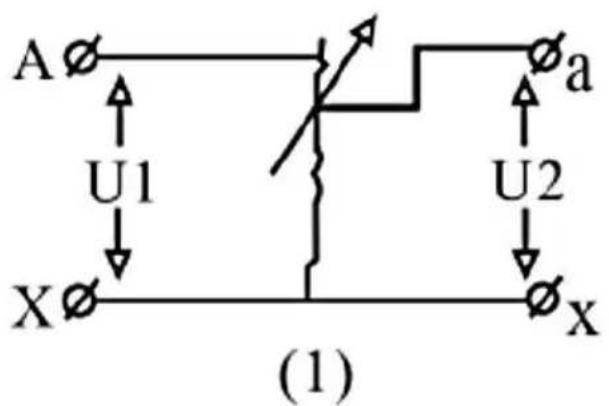

- Zestaw cewek regulatora napięcia jest podłączony jak pokazano na rysunku 1.

1.U1 to napięcie wejściowe (V) 2.U2 to napięcie wyjściowe (V)

3. to Ko akt ze szczotkami węglowymi

- Zmienna szczotka węglowa jest podłączona do końca a U2, a napięcie wyjściowe U2 staje się niższe, gdy szczotka węglowa przesuwa się do końca X, a napięcie wyjściowe U2 staje się wyższe, gdy szczotka węglowa przesuwa się do końca a.

Ostrzeżenie : U1 to wejście zasilania, a U2 to moc wyjściowa, a 1 dwóch zestawów zacisków nie można odwrócić, w przeciwnym razie sprzęt zostanie uszkodzony.

Regulacjom kontaktowym nie brakuje wierności w falach. Przenośny rozmiar, lekkość, wysoka wydajność, wygoda użytkowania, niezawodność i trwałość w ruchu, może być szeroko stosowana w gałęziach przemysłu (takich jak maszyny przemysłu chemicznego, instrumenty i wygląd metalurgii, produkcja maszyn, przemysł lekki), eksperymenty naukowe, obiekty użyteczności publicznej i sprzęt gospodarstwa domowego do realizacji celów regulacji napięcia, temperatury, regulacji oświetlenia, sterowania mocą itp.

SPECYFIKACJE

●Rynek północnoamerykański .

Model	pojemność wyjściowa (KVA)	Napięcie wejściowe (V)	Napięcie wyjściowe (V)	Maksymalny prąd wyjściowy (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Uwaga : Maksymalny prąd na wyjściu nie może przekraczać maksymalnego prądu wskazanego w tabeli odwoławczej, w przeciwnym razie urządzenie ulegnie uszkodzeniu.

●Rynki europejskie i australijskie.

Model	pojemność wyjściowa (KVA)	Napięcie wejściowe (V)	Napięcie wyjściowe (V)	Maksymalny prąd wyjściowy (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Uwaga : Maksymalny prąd na wyjściu nie może przekraczać maksymalnego prądu wskazanego w tabeli odwoławczej, w przeciwnym razie urządzenie ulegnie uszkodzeniu.

WARUNKI EKSPLOATACJI

- Średnia temperatura otoczenia wynosi od +40°C do -1°C.

- Reduktora ciśnienia nie należy instalować wyżej niż 1000 m n.p.m., wilgotność względna powietrza 90%.

- Rodzaj fali napięcia zasilania to fala sinusoidalna.

- Należy go używać w środowisku wolnym od materiałów wybuchowych, żrących substancji, takich jak gaz, dym, zanieczyszczenia chemiczne i wydzieliny pyłowe.

- Miejsce użytkowania nie powinno być narażone na silne wibracje i zanurzenie.

- Nie wolno używać równolegle dwóch lub więcej urządzeń.

- Podczas stosowania w specjalnych warunkach, które nie spełniają powyższych

warunków, prosimy o kontakt z naszym działem obsługi klienta.

Uwaga:

- Ten produkt ma wbudowany wyłącznik zabezpieczający przed temperaturą. Gdy temperatura wewnętrzna urządzenia przekroczy około 100°C, urządzenie automatycznie wyłączy napięcie wyjściowe, a napięcie wyjściowe zostanie automatycznie przywrócone, gdy temperatura wewnętrzna urządzenia spadnie poniżej około 85°C.

- Gdy urządzenie automatycznie wyłączy wyjście podczas użytkowania, proszę sprawdzić, czy używany prąd nie przekroczył prądu znamionowego maszyny. W przeciwnym razie maszyna będzie zawsze w cyklu automatycznego wyłączania i automatycznego uruchamiania.

- Większość maszyn jest wyposażona w zabezpieczenia przed przeciążeniem. Gdy są używane nieprawidłowo, zabezpieczenie przeciążeniowe automatycznie wyskoczy i wyłączy napięcie wyjściowe. W tym momencie należy sprawdzić, czy obciążenie nie jest zwarte, czy prąd znamionowy nie jest poważnie przekroczony, a po potwierdzeniu, że jest prawidłowy, można nacisnąć przycisk reset, ręcznie zdjąć zabezpieczenie przed przeciążeniem, a urządzenie wznowi pracę.

- Podczas użytkowania urządzenie nagle przestaje działać i resetuje się zabezpieczenie przeciążeniowe. Po odczekaniu, aż temperatura urządzenia spadnie, a urządzenie nadal nie może normalnie działać, w tym momencie należy wyjąć bezpiecznik z urządzenia i wymienić go na bezpiecznik dołączony w opakowaniu.

Pielęgnacja i konserwacja

• Podczas normalnej pracy należy regularnie sprawdzać regulator za pomocą szczotki węglowej i upewnić się, że szczotka i części stykowe nie są szersze niż szerokość dwóch drutów.
• Podłącz przewód uziemiający do obudowy urządzenia. Kiedy skończysz z jego pomocą, obróć wskazówkę pokrętła do pozycji „zero” i odetnij zasilanie.

LISTA AKCESORIÓW

11. Instrukcja obsługi * 1 12. Bezpieczniki prądowe * 4

Ostrzeżenie:

To urządzenie jest urządzeniem pod wysokim napięciem, dlatego w żadnym wypadku nie należy go demontować, aby uniknąć niebezpieczeństwa. Jeśli po awarii urządzenia nie można go ponownie uruchomić zewnętrznie, skontaktuj się ze sprzedawcą, aby sobie z tym poradzić.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
