TDGC2-1000VA - Regulator napięcia Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Regulator napięcia elektrycznego (autotransformator zmienny)
Marka	Vevor
Model	TDGC2-1000VA
Moc wyjściowa	1 KVA
Napięcie wejściowe	120 V (model północnoamerykański) / 230 V (model europejski/australijski)
Napięcie wyjściowe	0-130 V (120 V wejście) / 0-300 V (230 V wejście)
Maksymalny prąd wyjściowy	7.6 A (120 V wejście) / 3.3 A (230 V wejście)
Zakres temperatury otoczenia	-15 °C do +40 °C
Maksymalna wysokość instalacji	1000 metrów
Maksymalna wilgotność względna	90%
Wbudowane zabezpieczenie termiczne	Tak, zadziałanie przy ~100 °C, reset przy ~85 °C
Zabezpieczenie przeciwprzeciążeniowe	Tak, z przyciskiem resetowania
Dołączony zapasowy bezpiecznik	Tak, 4 bezpieczniki
Podłączenie do ziemi (uziemienie)	Obowiązkowe, przewód uziemiający podłączyć do obudowy
Regulacja napięcia	Ciągła za pomocą pokrętła, od 0 do maksimum
Zakaz łączenia równoległego	Nie używać dwóch urządzeń równolegle
Konserwacja	Regularnie sprawdzać szczotkę węglową i styki
Dołączone akcesoria	Instrukcja obsługi, 4 bezpieczniki
Gwarancja i wsparcie	Elektroniczny certyfikat gwarancyjny na stronie www.vevor.com/support

Często zadawane pytania - TDGC2-1000VA Vevor

Jak podłączyć regulator napięcia Vevor TDGC2-1000VA?

Podłącz źródło zasilania do wejścia (U1), a obciążenie do wyjścia (U2). Nie odwracaj zacisków wejściowych i wyjściowych, ponieważ uszkodzi to urządzenie. Podłącz przewód uziemiający do obudowy.

Jak wyregulować napięcie wyjściowe?

Obróć pokrętło, aby przesunąć szczotkę węglową na cewce. Napięcie wyjściowe zmienia się od 0 do wartości maksymalnej (130 V lub 300 V w zależności od modelu). Przed wyłączeniem zasilania obróć pokrętło do pozycji 'zero'.

Co zrobić, jeśli urządzenie nagle się zatrzyma?

Sprawdź, czy zabezpieczenie termiczne zadziałało (temperatura wewnętrzna >100°C). Poczekaj, aż urządzenie ostygnie poniżej 85°C, aby automatycznie uruchomiło się ponownie. Sprawdź również wyłącznik przeciwprzeciążeniowy; naciśnij przycisk resetowania po skorygowaniu przyczyny przeciążenia.

Czy mogę używać dwóch regulatorów równolegle?

Nie, zabronione jest używanie dwóch lub więcej urządzeń równolegle. Może to uszkodzić urządzenia i stanowić zagrożenie bezpieczeństwa.

Jaki jest maksymalny dopuszczalny prąd wyjściowy?

Dla modelu TDGC2-1000VA maksymalny prąd wynosi 7,6 A dla modelu 120 V (napięcie wyjściowe 0-130 V) i 3,3 A dla modelu 230 V (napięcie wyjściowe 0-300 V). Nie przekraczaj tych wartości.

Jak wymienić bezpiecznik?

Odłącz zasilanie. Znajdź uchwyt bezpiecznika i wyjmij uszkodzony bezpiecznik. Wymień go na bezpiecznik o tym samym prądzie znamionowym (dołączony w opakowaniu). Podłącz ponownie i przetestuj.

Co zrobić, jeśli napięcie wyjściowe się nie zmienia?

Sprawdź, czy szczotka węglowa jest w dobrym stanie i styka się z cewką. Sprawdź również, czy pokrętło obraca się swobodnie. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Czy mogę używać tego regulatora do wrażliwych urządzeń?

Tak, nadaje się do instrumentów laboratoryjnych, urządzeń gospodarstwa domowego itp. Upewnij się jednak, że moc obciążenia nie przekracza 1 KVA, a napięcie wyjściowe jest prawidłowo ustawione.

Jak konserwować regulator?

Regularnie sprawdzaj stan szczotki węglowej i styków. Upewnij się, że szczotka i elementy stykowe nie wystają na szerokość więcej niż dwóch drutów. W razie potrzeby wyczyść powierzchnię cewki.

Jaka jest gwarancja na ten produkt?

Produkt objęty jest gwarancją elektroniczną. Aby uzyskać więcej informacji, zapoznaj się z certyfikatem gwarancyjnym na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI TDGC2-1000VA Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

Skontaktuj się z regulatorem napięcia Instrukcja obsługi

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musuważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Dzia podlega następującym dwóm warunkom: (1) to urządzenie nie powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, mogą powodować niepożądane działanie.
	Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19 Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzu razem ze zwykłymi odpadami domowymi, lecz należy je oddać punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

• Podstawowa zasada: regulator jest transformatorem samosprzęgającym, którego stosunek zwojów może być korygowany w sposób ciągły. Osie główne współpracują z ramą szczotki, gdy szczotka regulatora powraca do pokrętła ręcznego. Stosunek zwojów można zmieniać w sposób ciągły, gdy suwak ma szlifowaną powierzchnię cewki, tak że napięcie wyjściowe reguluje się płynnie od zera do maksimum.
• Główna konstrukcja: Produkt jest jednofazowy o regulowanej mocy 0 kVA \~ 3 kVA

struktura napięcia. Cewka na górnej powierzchni ma pewną szeroką, gładką powierzchnię zamocowaną na podstawie FRP, a kontaktowa szczotka węglowa jest ściśle dopasowana do powierzchni szlifierskiej pod działaniem naprężenia sprężyny. Szczotka węglowa z napędem ręcznym reguluje napięcie na powierzchni szlifierskiej z drutu emaliowanego, a standardowy regulator produktu jest pionowy z bezpieczną osłoną wentylacyjną na zewnątrz.

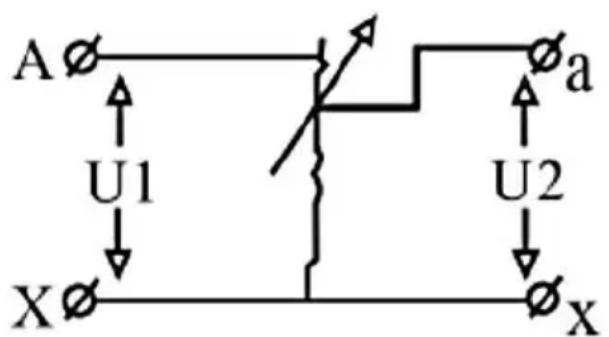

- Zestaw cewek regulatora napięcia jest podłączony jak pokazano na rysunku 1.

1. U1 to napięcie wejściowe (V) 2. U2 to napięcie wyjściowe (V)

3. to Ko akt ze szczotkami węglowymi

- Zmienna szczotka węglowa jest podłączona do końca a U2, a napięcie wyjściowe U2 staje się niższe, gdy szczotka węglowa przesuwa się do końca X, a napięcie wyjściowe U2 staje się wyższe, gdy szczotka węglowa przesuwa się do końca a.

Ostrzeżenie: U1 to wejście zasilania, a U2 to moc wyjściowa, a 1 dwóch zestawów zacisków nie można odwrócić, w przeciwnym razie sprzęt zostanie uszkodzony.

Regulacjom kontaktowym nie brakuje wierności w falach. Przenośny rozmiar, lekkość, wysoka wydajność, wygoda użytkowania, niezawodność i trwałość w ruchu, może być szeroko stosowana w gałęziach przemysłu (takich jak maszyny przemysłu chemicznego, instrumenty i wygląd metalurgii, produkcja maszyn, przemysł lekki), eksperymenty naukowe, obiekty użyteczności publicznej i sprzęt gospodarstwa domowego do realizacji celów regulacji napięcia, temperatury, regulacji oświetlenia, sterowania mocą itp.

SPECYFIKACJE

●Rynek północnoamerykański.

Model	pojemność wyjściowa (KVA)	Napięcie wejściowe (V)	Napięcie wyjściowe (V)	Maksymalny prąd wyjściowy (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Uwaga: Maksymalny prąd na wyjściu nie może przekraczać maksymalnego prądu wskazanego w tabeli odwoławczej, w przeciwnym razie urządzenie ulegnie uszkodzeniu.

●Rynki europejskie i australijskie.

Model	pojemność wyjściowa (KVA)	Napięcie wejściowe (V)	Napięcie wyjściowe (V)	Maksymalny prąd wyjściowy (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Uwaga: Maksymalny prąd na wyjściu nie może przekraczać maksymalnego prądu wskazanego w tabeli odwoławczej, w przeciwnym razie urządzenie ulegnie uszkodzeniu.

WARUNKI EKSPLOATACJI

- Średnia temperatura otoczenia wynosi od +40 stopni Celsjusza do -1 stopnia Celsjusza.

- Reduktora ciśnienia nie należy instalować wyżej niż 1000 m nad poziomem morza, wilgotność względna powietrza 90%.

- Rodzaj fali napięcia zasilania to fala sinusoidalna.

- Należy go używać w środowisku wolnym od materiałów wybuchowych, żrących substancji, takich jak gaz, dym, zanieczyszczenia chemiczne i wydzieliny pyłowe.

- Miejsce użytkowania nie powinno być narażone na silne wibracje i zanurzenie.

- Nie wolno używać równolegle dwóch lub więcej urządzeń.

- Podczas stosowania w specjalnych warunkach, które nie spełniają powyższych

warunków, prosimy o kontakt z naszym działem obsługi klienta.

Notatka:

- Ten produkt ma wbudowany wyłącznik zabezpieczający przed temperaturą. Gdy temperatura wewnętrzna urządzenia przekroczy około 100 stopni Celsjusza, urządzenie automatycznie wyłączy napięcie wyjściowe, a napięcie wyjściowe zostanie automatycznie przywrócone, gdy temperatura wewnętrzna urządzenia spadnie poniżej około 85 stopni Celsjusza.

- Gdy urządzenie automatycznie wyłączy wyjście podczas użytkowania, proszę sprawdzić, czy używany prąd nie przekroczył prądu znamionowego maszyny. W przeciwnym razie maszyna będzie zawsze w cyklu automatycznego wyłączania i automatycznego uruchamiania.

- Większość maszyn jest wyposażona w zabezpieczenia przed przeciążeniem. Gdy są używane nieprawidłowo, zabezpieczenie przeciążeniowe automatycznie wyskoczy i wyłączy napięcie wyjściowe. W tym momencie należy sprawdzić, czy obciążenie nie jest zwarte, czy prąd znamionowy nie jest poważnie przekroczony, a po potwierdzeniu, że jest prawidłowy, można nacisnąć przycisk reset, ręcznie zdjąć zabezpieczenie przed przeciążeniem, a urządzenie wznowi pracę.

- Podczas użytkowania urządzenie nagle przestaje działać i resetuje się przeciążenie.

Protector poczekał, aż temperatura urządzenia spadnie, a urządzenie nadal nie może normalnie działać, w tym momencie należy wyjąć aktualny bezpiecznik z urządzenia i wymienić aktualny bezpiecznik w urządzeniu na bezpiecznik dołączony w opakowaniu.

KONSERWACJA I UTRZYMANIE

• Podczas normalnej pracy należy regularnie sprawdzać regulator za pomocą szczotki węglowej i upewnić się, że szczotka i części stykowe nie są szersze niż szerokość dwóch drutów.
• Podłącz przewód uziemiający do obudowy urządzenia. Po zakończeniu pracy obróć pokrętło do pozycji „zero” i odetnij zasilanie.

LISTA AKCESORIÓW

11. Instrukcja obsługi * 1 12. Bezpieczniki prądowe * 4

Ostrzeżenie:

To urządzenie jest urządzeniem pod wysokim napięciem, dlatego w żadnym wypadku nie należy go demontować, aby uniknąć niebezpieczeństwa. Jeśli po awarii urządzenia nie można go ponownie uruchomić zewnętrznie, skontaktuj się ze sprzedawcą, aby sobie z tym poradzić.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
