Type de produit	Régulateur de tension électrique (autotransformateur variable)
Marque	Vevor
Modèle	TDGC2-1000VA
Capacité de sortie	1 KVA
Tension d'entrée	120 V (modèle nord-américain) / 230 V (modèle européen/australien)
Tension de sortie	0-130 V (120 V entrée) / 0-300 V (230 V entrée)
Courant de sortie maximal	7.6 A (120 V entrée) / 3.3 A (230 V entrée)
Plage de température ambiante	-15 °C à +40 °C
Altitude maximale d'installation	1000 mètres
Humidité relative maximale	90 %
Protection thermique intégrée	Oui, déclenchement à ~100 °C, rétablissement à ~85 °C
Protection contre les surcharges	Oui, avec bouton de réinitialisation
Fusible de rechange inclus	Oui, 4 fusibles actuels
Raccordement à la terre	Obligatoire, fil de terre à connecter au boîtier
Réglage de tension	Continu par volant, de 0 à maximum
Interdiction de parallélisme	Ne pas utiliser deux appareils en parallèle
Entretien	Vérifier régulièrement la brosse à charbon et les contacts
Accessoires fournis	Mode d'emploi, 4 fusibles
Garantie et assistance	Certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - TDGC2-1000VA Vevor

Comment connecter le régulateur de tension Vevor TDGC2-1000VA ?

Connectez la source d'alimentation à l'entrée (U1) et la charge à la sortie (U2). Ne pas inverser les bornes d'entrée et de sortie, cela endommagerait l'appareil. Reliez le fil de terre au boîtier.

Comment régler la tension de sortie ?

Tournez le volant pour déplacer le balai de charbon sur la bobine. La tension de sortie varie de 0 à la valeur maximale (130 V ou 300 V selon le modèle). Tournez vers la position 'zéro' avant de couper l'alimentation.

Que faire si l'appareil s'arrête soudainement ?

Vérifiez si la protection thermique a déclenché (température interne >100°C). Attendez que l'appareil refroidisse en dessous de 85°C pour un redémarrage automatique. Vérifiez aussi le disjoncteur de surcharge; appuyez sur le bouton de réinitialisation après avoir corrigé la cause de la surcharge.

Puis-je utiliser deux régulateurs en parallèle ?

Non, il est interdit d'utiliser deux appareils ou plus en parallèle. Cela pourrait endommager les appareils et présenter un risque de sécurité.

Quel est le courant de sortie maximal autorisé ?

Pour le modèle TDGC2-1000VA, le courant maximal est de 7,6 A sur le modèle 120 V (tension de sortie 0-130 V) et de 3,3 A sur le modèle 230 V (tension de sortie 0-300 V). Ne dépassez pas ces valeurs.

Comment remplacer le fusible ?

Débranchez l'alimentation. Localisez le porte-fusible et retirez le fusible défectueux. Remplacez-le par un fusible de même calibre (fourni dans l'emballage). Rebranchez et testez.

Que faire si la tension de sortie ne varie pas ?

Vérifiez que le balai de charbon est en bon état et en contact avec la bobine. Vérifiez aussi que le volant tourne librement. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser ce régulateur pour des appareils sensibles ?

Oui, il convient pour des instruments de laboratoire, des appareils électroménagers, etc. Cependant, assurez-vous que la puissance de la charge ne dépasse pas 1 KVA et que la tension de sortie est correctement réglée.

Comment entretenir le régulateur ?

Vérifiez régulièrement l'état de la brosse à charbon et des contacts. Assurez-vous que la brosse et les pièces de contact ne dépassent pas la largeur de deux fils. Nettoyez la surface de la bobine si nécessaire.

Quelle est la garantie de ce produit ?

Le produit est couvert par une garantie électronique. Pour plus d'informations, consultez le certificat de garantie sur www.vevor.com/support.

MODE D'EMPLOI TDGC2-1000VA Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

Contacter le régulateur de tension Manuel d'instructions

	Avertissement : Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles FCC. So fonctionnement est soumis aux deux conditions suivantes : (1) appareil ne doit pas provoquer d'interférences nuisibles et (2) appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indic que le produit nécessite une collecte sélective des déchets da l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués co tels ne peuvent pas être jetés avec les ordures ménagères n mais doivent être déposés dans un point de collecte pour le des appareils électriques et électroniques.

- Principe de base : Le régulateur est un transformateur auto-couplé dont le rapport des cercles peut être ajusté Les axes principaux agissent avec le cadre de la brosse lorsque la brosse du régulat revient à Volant Le rapport de cercle peut être modifié continuelle lors du glissement avec une surface de meulage de Bobine de s que la tension de sortie s'ajuste de zéro au maximum en douceu

- Structure principale : le produit est monophasé 0,5KVA \~ 3KVA réglable structure de tension. La bobine sur la surface supérieure a une certain large surface lisse fixée sur la base FRP, et le balai de charbon de contact est étroitement adapté à la surface de meulage sous l'action la contrainte du ressort. Le balai de charbon d'entraînement du vola régule la tension sur la surface de meulage du fil émaillé, et le réduite de produit standard est vertical avec un couvercle de ventilation de sécurité à l'extérieur.

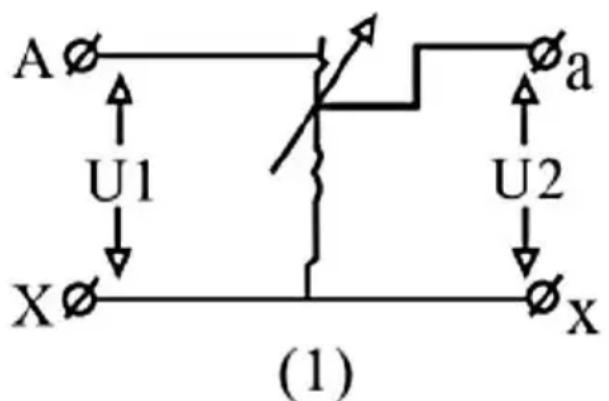

- Le jeu de bobines du régulateur de tension est connecté comme indiqué sur la figure 1.

1.U1 est la tension d'entrée (V)

2.U2 est la tension de sortie (V)

3. Cont-ter les balais de charbon

- Le balai de charbon variable est connecté à l'extrémité a de U2, tension de sortie de U2 devient plus faible lorsque le balai de cl se déplace vers l'extrémité X, et la tension de sortie de U2 devi élevée lorsque le balai de charbon se déplace vers l'extrémité a.

Attention : U1 est l'entrée de puissance et U2 est la puissance d'et les deux jeux de bornes ne peuvent pas être inversés, sinon l'équipement sera endommagé.

Les régulateurs de contact ne manquent pas de fidélité dans les vag Taille portable, léger, haute efficacité, commodité d'utilisation, fiabilité et durabilité en mouvement, il peut être largement utilisé dans les industries (telles que les machines de l'industrie chimique, les instruments et l'apparence de la métallurgie, la fabrication de machines, l'industrie lég des expériences scientifiques, les installations publiques. , et les appare électroménagers pour atteindre les objectifs de régulation de tension, c température, de régulation de la lumière, de contrôle de puissance, et

SPECIFICATIONS

●Marché nord-américain.

Modèle	capacité de sortie (KVA)	Tension d'entrée (V)	Tension de sortie (V)	de sortie maximum (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Attention : Le courant maximum en sortie ne doit pas dépasser le c maximum indiqué dans le tableau d'appel, sinon l'appareil sera endommagé.

- Marchés européens et australiens.

Modèle	capacité de sortie (KVA)	Tension d'entrée (V)	Tension de sortie (V)	de sortie maximum (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	dix

Attention : Le courant maximum en sortie ne doit pas dépasser le c maximum indiqué dans le tableau d'appel, sinon l'appareil sera endommagé.

SERVICE CONDITIONS

• La température ambiante moyenne est de +40 degrés Celsius à -15 degrés Celsius.
• Le régulateur de pression ne doit pas être installé à plus de 1000 au-dessus niveau de la mer, 90% d'humidité relative de l'air.
• Le type d’ onde de tension d’ alimentation est une onde sinusoidale.
• Il doit être utilisé dans un environnement exempt d'explosifs et de corrosifs substances telles que les gaz, la fumée, les saletés chimiques et le rejets de poussière.
• Le site d'utilisation doit être exempt de vibrations importantes et d'ea immersion.
• Il est interdit d'utiliser deux appareils ou plus en parallèle.
• Lors d'une utilisation dans des conditions particulières qui ne répondé pas aux conditions ci-dessus conditions, veuillez contacter notre service client.

Note:

- Ce produit est doté d'un interrupteur de protection contre la tempéra intégré, lorsque le La température interne de la machine dépasse environ 100 degrés Celsius, la machine éteindra automatiquement la sortie de tension et sortie de tension sera automatiquement restaurée lorsque la température interne de la machine est inférieure à environ 85 degré Celsius.

- Lorsque la machine éteint automatiquement la sortie pendant l'utilisation veuillez vérifiez si le courant utilisé a dépassé le courant nominal de la ma sinon la machine sera toujours dans le cycle d'arrêt automatique et démarrage automatique.

- La plupart des machines sont équipées de protections contre les surcharges, lorsqu'elles sont utilisées de manière incorrecte, le protecteur de surcharge sautera automatiquement et éteindra la sortie de tension, à ce moment, veu vérifier si la charge est en court-circuit, si le courant est sérieusem surévalué, et après avoir confirmé qu'il est correct, vous pouvez app sur le bouton de réinitialisation du protecteur de surcharge à la ma l'équipement recommencera à fonctionner.

- En cours d'utilisation, l'appareil cesse soudainement de fonctionner et surcharge de réinitialisation Le protecteur a attendu que la température de l'appareil baisse et l'appareil ne peut toujours pas fonctionner normalement. À ce stade, veuillez retirer le fusible actuel de l'appareil et remplacer le fusible de l'appareil par le fusible fourni dans l'emballage.

CARE AND MAINTENANCE

• Pendant le fonctionnement normal, le régulateur doit être vérifié régulièrement avec une brosse à charbon et assurez-vous que la bré et les pièces de contact ne dépassent pas la largeur de deux fils.
• Connectez le fil de terre au boîtier de l'appareil. Quand tu as fini

en l'utilisateur, tournez le pointeur du volant sur la position « zéro » coupez l'alimentation.

ACCESSORIES LIST

1. Mode d'emploi * 1
2. Fusibles actuels * 4

Avertissement:

Cet équipement est un équipement à haute tension, n'essayez à au moment de démonter cet équipement pour éviter tout danger. Après l'panne de l'appareil, si l'appareil ne peut pas être redémarré en exter veuillez contacter votre revendeur pour y remédier.
