TDGC2-1000VA - Regulador de voltaje Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Regulador de tensión eléctrica (autotransformador variable)
Marca	Vevor
Modelo	TDGC2-1000VA
Capacidad de salida	1 KVA
Tensión de entrada	120 V (modelo norteamericano) / 230 V (modelo europeo/australiano)
Tensión de salida	0-130 V (120 V entrada) / 0-300 V (230 V entrada)
Corriente de salida máxima	7.6 A (120 V entrada) / 3.3 A (230 V entrada)
Rango de temperatura ambiente	-15 °C a +40 °C
Altitud máxima de instalación	1000 metros
Humedad relativa máxima	90 %
Protección térmica integrada	Sí, disparo a ~100 °C, restablecimiento a ~85 °C
Protección contra sobrecargas	Sí, con botón de reinicio
Fusible de repuesto incluido	Sí, 4 fusibles
Conexión a tierra	Obligatorio, cable de tierra que se conecta a la carcasa
Ajuste de tensión	Continuo mediante volante, de 0 al máximo
Prohibición de paralelismo	No utilizar dos aparatos en paralelo
Mantenimiento	Verificar regularmente la escobilla de carbón y los contactos
Accesorios incluidos	Manual de instrucciones, 4 fusibles
Garantía y asistencia	Certificado de garantía electrónico en www.vevor.com/support

Preguntas frecuentes - TDGC2-1000VA Vevor

¿Cómo conectar el regulador de tensión Vevor TDGC2-1000VA?

Conecte la fuente de alimentación a la entrada (U1) y la carga a la salida (U2). No invertir los bornes de entrada y salida, esto dañaría el aparato. Conecte el cable de tierra a la carcasa.

¿Cómo ajustar la tensión de salida?

Gire el volante para mover la escobilla de carbón sobre la bobina. La tensión de salida varía de 0 al valor máximo (130 V o 300 V según el modelo). Gire hacia la posición 'cero' antes de cortar la alimentación.

¿Qué hacer si el aparato se detiene repentinamente?

Verifique si la protección térmica ha disparado (temperatura interna >100°C). Espere a que el aparato se enfríe por debajo de 85°C para un reinicio automático. Verifique también el interruptor de sobrecarga; presione el botón de reinicio después de corregir la causa de la sobrecarga.

¿Puedo usar dos reguladores en paralelo?

No, está prohibido usar dos o más aparatos en paralelo. Esto podría dañar los aparatos y presentar un riesgo de seguridad.

¿Cuál es la corriente de salida máxima permitida?

Para el modelo TDGC2-1000VA, la corriente máxima es de 7,6 A en el modelo 120 V (tensión de salida 0-130 V) y de 3,3 A en el modelo 230 V (tensión de salida 0-300 V). No supere estos valores.

¿Cómo reemplazar el fusible?

Desconecte la alimentación. Localice el portafusibles y retire el fusible defectuoso. Reemplácelo por un fusible del mismo calibre (incluido en el embalaje). Vuelva a conectar y pruebe.

¿Qué hacer si la tensión de salida no varía?

Verifique que la escobilla de carbón esté en buen estado y en contacto con la bobina. Verifique también que el volante gire libremente. Si el problema persiste, contacte al servicio postventa.

¿Puedo usar este regulador para aparatos sensibles?

Sí, es adecuado para instrumentos de laboratorio, electrodomésticos, etc. Sin embargo, asegúrese de que la potencia de la carga no supere 1 KVA y que la tensión de salida esté correctamente ajustada.

¿Cómo mantener el regulador?

Verifique regularmente el estado de la escobilla de carbón y los contactos. Asegúrese de que la escobilla y las piezas de contacto no superen el ancho de dos hilos. Limpie la superficie de la bobina si es necesario.

¿Cuál es la garantía de este producto?

El producto está cubierto por una garantía electrónica. Para más información, consulte el certificado de garantía en www.vevor.com/support.

MANUAL DE USUARIO TDGC2-1000VA Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

Contacto Regulador de voltaje Manual de instrucciones

MODELO: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Advertencia: para reducir el riesgo de lesiones, el usuario det atentamente el manual de instrucciones.
	Este dispositivo cumple con la Parte 15 de las normas de la funcionamiento está sujeto a las dos condiciones siguientes: (dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida interferencias que puedan causar un funcionamiento no deseado
	Este producto está sujeto a las disposiciones de la Directiva 2012/19/CE. El símbolo que muestra un contenedor con rueda tachado indica que el producto requiere recogida selectiva de en la Unión Europea. Esto se aplica al producto y a todos accesorios marcados con este símbolo. Los productos marcado como tales no podrán desecharse con la basura doméstica no sino que deberán llevarse a un punto de recogida para el re aparatos eléctricos y electrónicos.

• Principio básico: el regulador es un transformador autoacoplador cuy la relación circular puede ser equilibrado Continuamente. Los ejes principales actúan con el marco del cepillo cuando el cepillo regu recurre a volante La relación del círculo se puede cambiar continuamente cuando se desliza con la superficie de pulido de Bobina para que el voltaje de salida se ajuste de cero al máxim suavemente.
• Estructura principal: El producto es monofásico 0.5KVA \~ 3KVA ajustable

Estructura de voltaje. La bobina en la superficie superior tiene una superficie ancha y lisa fijada en la base de FRP, y la escobilla de de contacto coincide estrechamente con la superficie de molienda ba la acción de la tensión del resorte. El cepillo de carbón con volan manual regula el voltaje en la superficie de pulido de alambre esm y el regulador del producto estándar es vertical con una cubierta de ventilación de seguridad en el exterior.

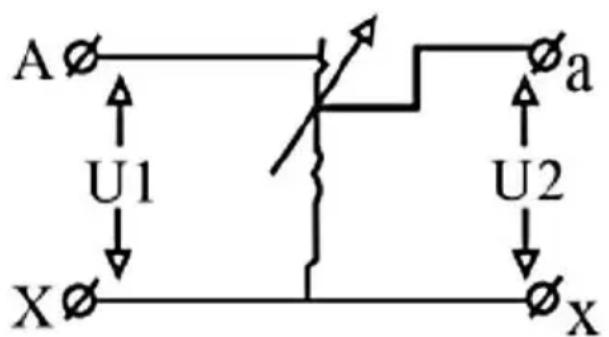

- El juego de bobinas reguladoras de voltaje está conectado como se muestra en la Figura 1.

1.U1 es el voltaje de entrada (V)
2.U2 es el voltaje de salida (V)

1. Es co tacto con las escobillas de carbón.

- La escobilla de carbón variable está conectada al extremo a de U el voltaje de salida de U2 disminuye cuando la escobilla de carb mueve hacia el extremo X, y el voltaje de salida de U2 aumenta cuando la escobilla de carbón se mueve hacia el extremo a -fin.

Advertencia : U1 es la entrada de energía y U2 es la salida de y los dos juegos de terminales no se pueden invertir, de lo cont equipo se dañará.

A los reguladores de contacto no les falta fidelidad en las ondas. Ta portátil, peso ligero, alta eficiencia, comodidad de uso, confiabilidad y durabilidad en movimiento, puede ser ampliamente utilizado en industria (como la máquina de la industria química, instrumentos y apariencia metalúrgica, fabricación de máquinas, industria ligera), experimentos científicos, instalaciones públicas. y electrodomésticos para lograr los objetivos de regulación de voltaje, temperatura, regulación de luz, cont de potencia, etc.

SPECIFICATIONS

●Mercado norteamericano .

Modelo	capacidad de salida (KVA)	Voltaje de entrada (V)	Tensión de salida (V)	de salida máx (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Advertencia : La corriente máxima en la salida no debe exceder la corriente máxima indicada en la tabla de apelación, de lo contrario e

dispositivo se dañará.

- Mercados europeo y australiano.

Modelo	capacidad de salida (KVA)	Voltaje de entrada (V)	Tensión de salida (V)	de salida máx (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Advertencia : La corriente máxima en la salida no debe exceder la corriente máxima indicada en la tabla de apelación, de lo contrario e dispositivo se dañará.

SERVICE CONDITIONS

• La temperatura ambiente promedio es de +40 grados Celsius a -15 grados. Celsius.
• El regulador de presión no debe instalarse a más de 1000 m por nivel del mar, 90% de humedad relativa del aire.
• El tipo de onda del voltaje de la fuente de alimentación es una or sinusoidal.
• Debe usarse en un ambiente libre de explosivos y corrosivos. sustancias como gases, humo, suciedad química y descargas de po
• El lugar de uso debe estar libre de vibraciones fuertes y agua. inmersión.
• No se permite el uso de dos o más dispositivos en paralelo.
• Cuando se utiliza en condiciones especiales que no cumplen con lo anterior

condiciones, póngase en contacto con nuestro servicio de atención a cliente.

Nota:

• Este producto tiene un interruptor de protección de temperatura incorporado, cuando el La temperatura interna de la máquina excede aproximadamente 100 grados Celsius, la máquina apagará automáticamente la salida de voltaje y la salida de voltaje se restaurará automáticamente cuando temperatura interna de la máquina sea inferior a aproximadamente 8 grados Celsius.
• Cuando la máquina apague automáticamente la salida durante el uso por favor comprobar si la corriente utilizada ha superado la corriente nominal máquina, de lo contrario la máquina estará siempre en el ciclo de apagado automático y arranque automático.
• La mayoría de las máquinas están equipadas con protectores de sobrecarga, cuando se utilizan incorrectamente, el protector de sobrecarga saltará automáticamente y apagará la salida de voltaje; en este momento, verifique si la carga un cortocircuito o una corriente muy sobreclasificada y, después de confirmar que es correcta, puede presionar el botón de reinicio. del protector de sobrecarga con la mano y el equipo volverá a funcion
• En uso, el dispositivo deja de funcionar repentinamente y el reinicio sobrecarga.

El protector ha esperado a que baje la temperatura del dispositivo dispositivo aún no puede funcionar normalmente. En este momento, retire el fusible actual del dispositivo y reemplace el fusible actual o dispositivo con el fusible adjunto en el paquete.

CARE AND MAINTENANCE

• Durante el funcionamiento normal, se debe comprobar el regulador regularmente con un cepillo de carbón y asegúrese de que el cepilas piezas de contacto no tengan más que el ancho de dos cable:
• Conecte el cable de tierra a la carcasa del dispositivo. Cuando term Utilizándolo, gire el puntero del volante a la posición "cero" y corte alimentación.

ACCESSORIES LIST

9. Instrucciones de funcionamiento \* 1

10.Fusibles actuales \* 4

Advertencia:

Este equipo es un equipo de alto voltaje, no intente desmontar este equipo en ningún momento para evitar peligros. Después de que el dispositivo falle, si no se puede reiniciar externamente, comuníquese c su distribuidor para solucionarlo.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
