Producttype	Spanningsregelaar (variabele autotransformator)
Merk	Vevor
Model	TDGC2-1000VA
Uitgangsvermogen	1 KVA
Ingangsspanning	120 V (Noord-Amerikaans model) / 230 V (Europees/Australisch model)
Uitgangsspanning	0-130 V (120 V ingang) / 0-300 V (230 V ingang)
Maximale uitgangsstroom	7,6 A (120 V ingang) / 3,3 A (230 V ingang)
Omgevingstemperatuur	-15 °C tot +40 °C
Maximale installatiehoogte	1000 meter
Maximale relatieve luchtvochtigheid	90%
Geïntegreerde thermische beveiliging	Ja, schakelt uit bij ~100 °C, herstel bij ~85 °C
Overbelastingsbeveiliging	Ja, met resetknop
Reservezekering meegeleverd	Ja, 4 zekeringen
Aarding	Verplicht, aarddraad aansluiten op de behuizing
Spanningsinstelling	Continu via draaiknop, van 0 tot maximum
Parallel gebruik verboden	Gebruik niet twee apparaten parallel
Onderhoud	Controleer regelmatig de koolborstel en contacten
Meegeleverde accessoires	Gebruiksaanwijzing, 4 zekeringen
Garantie en ondersteuning	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - TDGC2-1000VA Vevor

Hoe sluit ik de spanningsregelaar Vevor TDGC2-1000VA aan?

Sluit de stroombron aan op de ingang (U1) en de belasting op de uitgang (U2). Niet omkeren de ingangs- en uitgangsklemmen, anders beschadigt het apparaat. Sluit de aarddraad aan op de behuizing.

Hoe stel ik de uitgangsspanning in?

Draai aan de knop om de koolborstel over de spoel te bewegen. De uitgangsspanning varieert van 0 tot de maximale waarde (130 V of 300 V afhankelijk van het model). Draai naar de 'nul'-positie voordat u de stroom uitschakelt.

Wat moet ik doen als het apparaat plotseling stopt?

Controleer of de thermische beveiliging is geactiveerd (interne temperatuur >100°C). Wacht tot het apparaat is afgekoeld tot onder 85°C voor automatisch herstel. Controleer ook de overbelastingsschakelaar; druk op de resetknop nadat u de oorzaak van de overbelasting hebt verholpen.

Kan ik twee regelaars parallel gebruiken?

Nee, het is verboden om twee of meer apparaten parallel te gebruiken. Dit kan de apparaten beschadigen en een veiligheidsrisico vormen.

Wat is de maximaal toegestane uitgangsstroom?

Voor het model TDGC2-1000VA is de maximale stroom 7,6 A op het 120 V-model (uitgangsspanning 0-130 V) en 3,3 A op het 230 V-model (uitgangsspanning 0-300 V). Overschrijd deze waarden niet.

Hoe vervang ik de zekering?

Koppel de stroom los. Zoek de zekeringhouder en verwijder de defecte zekering. Vervang deze door een zekering van dezelfde waarde (meegeleverd in de verpakking). Sluit weer aan en test.

Wat moet ik doen als de uitgangsspanning niet varieert?

Controleer of de koolborstel in goede staat is en contact maakt met de spoel. Controleer ook of de knop vrij draait. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Kan ik deze regelaar gebruiken voor gevoelige apparaten?

Ja, het is geschikt voor laboratoriuminstrumenten, huishoudelijke apparaten, enz. Zorg er echter voor dat het vermogen van de belasting niet hoger is dan 1 KVA en dat de uitgangsspanning correct is ingesteld.

Hoe onderhoud ik de regelaar?

Controleer regelmatig de staat van de koolborstel en de contacten. Zorg ervoor dat de borstel en contactdelen niet breder zijn dan twee draden. Reinig indien nodig het oppervlak van de spoel.

Wat is de garantie op dit product?

Het product valt onder een elektronische garantie. Raadpleeg voor meer informatie het garantiecertificaat op www.vevor.com/support.

GEBRUIKSAANWIJZING TDGC2-1000VA Vevor

Neem contact op met de spanningsregelaar Handleiding

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het ge onderworpen aan de volgende twee voorwaarden: (1) Dit appa mag geen schadelijke interferentie veroorzaken, en (2) dit appa moet alle ontvangen interferentie accepteren, inclusief interferen die een ongewenste werking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle acc die met dit symbool zijn gemarkeerd. Producten die als zodar gemarkeerd zijn, mogen niet bij het normale huisvuil worden weggegooid, maar moeten naar een inzamelpunt voor recycling elektrische en elektronische apparaten worden gebracht

- Basisprincipe: de regelaar is een zelfkoppelende transformator waarvan de wikkelverhouding continu kan worden bijgesteld. De hoofdassen werken samen met het borstelframe wanneer de borstel van de regelaar terugkeert naar het handwiel. De wikkelverhouding kan bij het schuiven met het slijpoppervlak traploos worden gewijzigd, zodat de uitgangsspanning soepel van nul naar maximaal wordt aangepast.

- Hoofdstructuur: het product is eenfasig 0,5KVA \~ 3KVA instelbare spanningsstructuur. De spoel op het bovenoppervlak heeft een breed, glad oppervlak dat op de FRP-basis is bevestigd en de contactkoolborstel is nauw afgestemd op het slijpoppervlak onder invloed van veerspanning. De handwielaangedreven koolborstel regelt de spanning op het geëmailleerde draadslijpoppervlak en de standaard productregelaar staat verticaal met een veiligheidsventilatiedeksel aan de buitenkant.

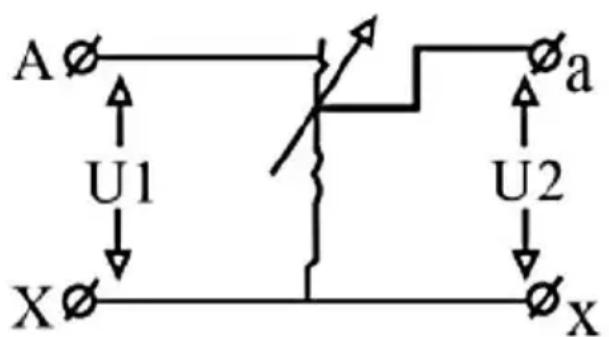

- De spoelset van de spanningsregelaar is aangesloten zoals weergegeven in afbeelding 1.

2. U2 is de uitgangsspanning (V)

3. Neem contact op met de koolborstels

- De variabele koolborstel is aangesloten op het a-uiteinde van U2. De uitgangsspanning van U2 wordt lager wanneer de koolborstel naar het X-uiteinde beweegt, en de uitgangsspanning van U2 wordt hoger wanneer de koolborstel naar het a-uiteinde beweegt.

Waarschuwing: U1 is de stroomingang en U2 is de stroomuitgang. De twee sets klemmen kunnen niet worden omgedraaid, anders raakt de apparatuur beschadigd.

Contactregelaars hebben geen gebrek aan trouw in golven. Draagbaar formaat, lichtgewicht, hoog rendement, gebruiksgemak, betrouwbaarheid en duurzaamheid bij beweging. Het kan op grote schaal worden gebruikt in industrieën (zoals de machine van de chemische industrie, metallurgie-instrumenten en uiterlijk, machinebouw, lichtindustrieel), wetenschappelijke experimenten, openbare voorzieningen en huishoudelijke apparaten om de doelstellingen van spanningsregeling, temperatuur, lichtregeling, vermogensregeling, enz. te realiseren.

SPECIFICATIES

● Noord-Amerikaanse markt.

Model	uitvoercapaciteit (KVA)	Ingangsspanning (V)	Uitgangsspanning (V)	Max. uitgangsstroom (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Waarschuwing: De maximale stroom aan de uitgang mag de maximale

stroom aangegeven in de beroepstabel niet overschrijden, anders zal het apparaat beschadigd raken.

Model	uitvoercapaciteit (KVA)	Ingangsspanning (V)	Uitgangsspanning (V)	Max. uitgangsstroom (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Waarschuwing: De maximale stroom aan de uitgang mag de maximale stroom aangegeven in de beroepstabel niet overschrijden, anders zal het apparaat beschadigd raken.

SERVICEVOORWAARDEN

• De gemiddelde omgevingstemperatuur bedraagt +40 graden Celsius tot -15 graden Celsius.
• De drukregelaar mag niet hoger dan 1000 meter boven zeeniveau worden geïnstalleerd, bij 90% relatieve luchtvochtigheid.
• Het voedingsspanningsgolftype is een sinusgolf.
• Het moet worden gebruikt in een omgeving die vrij is van explosieve en corrosieve stoffen, zoals gas, rook, chemisch vuil en stofuitstoot.
• De gebruikslocatie moet vrij zijn van hevige trillingen en onderdompeling in water.
• Het is niet toegestaan twee of meer apparaten parallel te gebruiken.
• Bij gebruik onder speciale omstandigheden die niet aan het bovenstaande voldoen,

kunt u contact opnemen met onze klantenservice.

Opmerking:

• Dit product heeft een ingebouwde temperatuurbeveiligingsschakelaar. Wanneer de interne temperatuur van de machine ongeveer 100 graden Celsius overschrijdt, schakelt de machine automatisch de uitgangsspanning uit en wordt de uitgangsspanning automatisch hersteld wanneer de interne temperatuur van de machine lager is dan ongeveer 85 graden Celsius.
• Wanneer de machine tijdens gebruik de uitgang automatisch uitschakelt, controleer dan alstublieft of de gebruikte stroom de nominale stroom van de machine heeft overschreden, anders bevindt de machine zich altijd in de cyclus van automatische uitschakeling en automatische start.
• De meeste machines zijn bij gebruik uitgerust met overbelastingsbeveiligingen.

Bij onjuist gebruik springt de overbelastingsbeveiliging er automatisch uit en schakelt de spanningsuitgang uit. Controleer op dat moment of de belasting kortgesloten is, of de stroom ernstig wordt overschat, en nadat u heeft bevestigd dat deze correct is, kunt u op de resetknop van de overbelastingsbeschermer drukken met de hand, en de apparatuur zal weer werken.

- Tijdens gebruik stopt het apparaat plotseling met werken en wordt de reset overbelast.

Als de protector heeft gewacht tot de temperatuur van het apparaat is gedaald en het apparaat nog steeds niet normaal kan werken, verwijder dan op dat moment de huidige zekering van het apparaat en vervang de huidige zekering in het apparaat door de zekering die in de verpakking zit.

ONDERHOUD EN VERZORGING

- Tijdens normaal bedrijf moet de regelaar regelmatig worden gecontroleerd met een koolborstel en zorg ervoor dat de borstel en de contactdelen niet breder zijn dan twee draden.

- Sluit de aardedraad aan op de behuizing van het apparaat. Wanneer u klaar bent

Als u deze gebruikt, draait u de handwielwijzer naar de "nul"-positie en schakelt u de stroom uit.

LIJST VAN ACCESSOIRES

1. Gebruiksaanwijzing * 1 14. Huidige zekeringen * 4

Waarschuwing:

Deze apparatuur is een hoogspanningsapparaat. Probeer deze apparatuur op geen enkel moment te demonteren om gevaar te voorkomen. Als het apparaat na een storing niet extern opnieuw kan worden opgestart, neem dan contact op met uw dealer om dit op te lossen.
