TDGC2-500VA - Régulateur de tension électrique Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de tension variable
Marque	Vevor
Modèle	TDGC2-500VA
Capacité de sortie	0,5 kVA
Tension d'entrée (Nord-Amérique)	120 V AC
Tension de sortie (Nord-Amérique)	0-130 V AC, 3,8 A max
Tension d'entrée (Europe/Australie)	230 V AC
Tension de sortie (Europe/Australie)	0-300 V AC, 1,6 A max
Type de courant	Monophasé
Protection thermique	Arrêt automatique à ~100°C, reprise à ~85°C
Protection surcharge	Disjoncteur réarmable
Fusibles inclus	4 fusibles de rechange
Entretien	Vérifier les balais de charbon régulièrement
Conditions d'utilisation	Température -15°C à +40°C, altitude < 1000 m, humidité < 90%
Utilisation	Intérieur, environnement non explosif et non corrosif
Conformité	FCC Partie 15, directive DEEE 2012/19/CE
Accessoires inclus	Manuel d'instruction, fusibles

FOIRE AUX QUESTIONS - TDGC2-500VA Vevor

Comment brancher le régulateur Vevor TDGC2-500VA ?

Connectez la source d'alimentation à la borne d'entrée U1 (attention à la polarité). La sortie U2 alimente votre appareil. Ne pas inverser entrée et sortie pour éviter d'endommager le régulateur. Assurez-vous de relier le fil de terre au boîtier.

Quelle est la tension d'entrée requise ?

Le régulateur existe en deux versions : pour l'Amérique du Nord, l'entrée est de 120 V AC ; pour l'Europe et l'Australie, l'entrée est de 230 V AC. Vérifiez l'étiquette de votre appareil avant utilisation.

Puis-je utiliser cet appareil en Europe ?

Si votre modèle est prévu pour 230 V d'entrée, oui. La tension de sortie peut être réglée de 0 à 300 V AC avec un courant maximal de 1,6 A.

Que faire si l'appareil s'arrête automatiquement ?

L'arrêt automatique peut être dû à une surcharge thermique (température interne > 100°C) ou à une surcharge électrique. Laissez refroidir la machine jusqu'à environ 85°C pour une remise en marche. Si le problème persiste, vérifiez que la charge ne dépasse pas le courant nominal.

Comment remplacer un fusible ?

Débranchez l'appareil. Localisez le porte-fusible sur le boîtier. Remplacez le fusible défectueux par un fusible de même calibre fourni dans l'emballage. Ne jamais utiliser un fusible de calibre supérieur.

À quoi sert le balai de charbon ?

Le balai de charbon frotte sur la bobine pour faire varier la tension de sortie. Il doit être vérifié régulièrement et remplacé si l'usure dépasse la largeur de deux fils.

L'appareil est-il protégé contre les surcharges ?

Oui, il dispose d'un protecteur de surcharge qui coupe automatiquement la sortie en cas de courant excessif. Après avoir corrigé la cause (court-circuit ou surcharge), appuyez sur le bouton de réinitialisation pour reprendre le fonctionnement.

Comment entretenir le régulateur ?

Nettoyez régulièrement les contacts du balai de charbon avec un chiffon sec. Assurez-vous que la surface de la bobine est propre. Vérifiez les connexions et le serrage des bornes. Débranchez toujours l'appareil avant l'entretien.

Puis-je brancher plusieurs appareils en parallèle ?

Non, il est interdit d'utiliser deux régulateurs ou plus en parallèle. Cela pourrait endommager les appareils et créer des risques électriques.

Que faire en cas de panne ?

Si l'appareil ne redémarre pas après vérification des protections, contactez votre revendeur. Ne tentez pas de démonter l'appareil, car il contient des hautes tensions. Seul un professionnel qualifié doit intervenir.

MODE D'EMPLOI TDGC2-500VA Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

Contacter le régulateur de tension Manuel d'instructions

	Avertissement : Pour réduire le risque de blessure, l'utilisateur tire attentivement le manuel d'instructions.
FC	Cet apparéil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) apparéil ne doit pas provoquer d'interférences nuisibles et (2) apparéil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européen 2012/19/CE. Le symbole représentant une poubelle barrée indicate que le produit nécessite une collecte sélective des déchets dans l'Union Européenne. Ceci s'applique au produit et à tous les accessоires marqués de ce symbole. Les produits marqués co tels ne peuvent pas être jetés avec les ordures menagères mais doivent être déposés dans un point de collecte pour le des apparéils ELECTriques et électroniques.

• Principe de base : Le régulateur est un transformateur auto-coupledont le rapport des cercles peut etre ajuste Les axes principauxagissant avec le cadre de la brosse lorsque la brosse du régulatrevient a Volant Le rapport de cercle peut etre modifie continuelles lors du glissement avec une surface de meulage de Bobine de sque la tension de sortie s'ajuste de zéro au maximum en douceu
• Structure principale : le produit est monophasé 0,5KVA ~ 3KVA régliable structure de tension. La bobine sur la surface supérieure a une cel large surface lisse fixée sur la base FRP, et le balai de charbon de contact est étroitement adapté à la surface de meulage sous l'action la contrainte du ressort. Le balai de charbon d'entrainment du vola régule la tension sur la surface de meulage du fil émaillé, et le ré de produit standard est vertical avec un couvercle de ventilation de sécurité à l'extérieur.

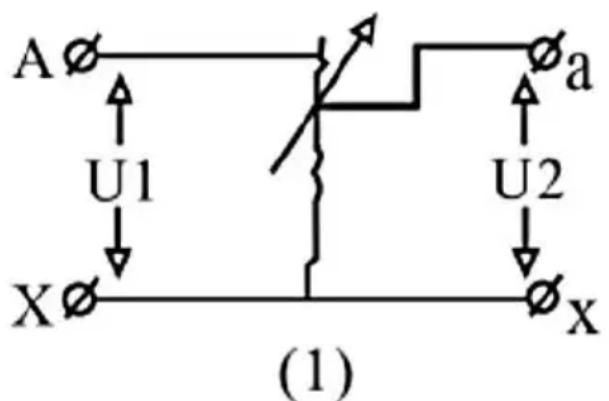

• Le jeu de bobines du régulateur de tension est connecté comme indiqué sur la figure 1.

1.U1 est la tension d'entrée (V)

2.U2 est la tension de sortie (V)

1. Contier les balais de charbon

2. Le balai de charbon variable est connecté à l'extrémité a de U2, et tension de sortie de U2 devient plus faible lorsque le balai de classe déplace vers l'extrémité X, et la tension de sortie de U2 deviendélevée lorsque le balai de charbon se déplace vers l'extrémité a.

Attention : U1 est l'entrée de puissance et U2 est la puissance de et les deux yeux de bornes ne peuvent pas etre inversés, sinon l'équipement sera endommagé.

Les régulateurs de contact ne manquent pas de fidélité dans les vag Taille portable, léger, haute efficacité, commodité d'utilisation, fiabilité et durabilité en mouvement, il peut être largement utilisé dans les industri (telles que les machines de l'industrie chimique, les instruments et l'apparce de la metallurgie, la fabrication de machines, l'industrie lég les expériences scientifiques, les installations publiques. , et les apparé électroménagers pour atteindre les objectifs de régulation de tension, c température, de régulation de la lumière, de contrôle de puissance, et

SPECIFICATIONS

Marché nord-américain.

Modèle	capacité de sortie (KVA)	Tension d'entrée (V)	Tension de sortie (V)	de sortie maximum (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Attention : Le courant maximum en sortie ne doit pas dépasser le ou maximum indiqué dans le tableau d'appel, sinon l'appareil sera endommagé.

Marches europeens et australiens.

Modèle	capacité de sortie(KVA)	Tension d'entrée(V)	Tension de sortie(V)	de sortiemaximum (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	dix

Attention : Le courant maximum en sortie ne doit pas dépasser le ou maximum indiqué dans le tableau d'appel, sinon l'appareil sera endommagé.

SERVICE CONDITIONS

• La température ambiente moyenne est de +40 degrés Celsius à -15 degrés
  Celsius.
  Le régulateur de pression ne doit pas être installé à plus de 1000 au-dessus niveau de la mer, 90% d'humidité relative de l'air.
• Le type d’onde de tension d’alimentation est une onde sinusoidale.
• Il doit être utilisé dans un environnement exempt d'explosifs et de corrosifs
• substances telles que les gaz, la fumée, les saletés chimiques et les rejets de poussière.
• Le site d'utilisation doit être exempt de vibrations importantes et d'ea immersion.
• Il est interdirit d'utiliser deux apparéils ou plus en parallele.
• Lors d'une utilisation dans des conditions particulières qui ne répond pas aux conditions ci-dessus conditions, veuillez contacter notre service client.

Note:

• Ce produit est doté d'un interrupteur de protection contre la tempérà intégré, lorsque le La température interne de la machine dépasse environ 100 degrés Celsius, la machine éteindra automatiquement la sortie de tension et sortie de tension sera automatiquement restaurée lorsque la température interne de la machine est inférieure à environ 85 degré Celsius.
• Lorsque la machine estint automatiquement la sortie pendant l'utilisation veuillez vérifie si le courant utilise a depassé le courant nominal de la mainon la machine sera toujours dans le cycle d'arrêt automatique et demarrage automatique.
• La plupart des machines sont équipées de protections contre les surcharges, lorsqu'elles sont utilisées de manière incorrecte, le protecteur de surcharge sautera automatiquement et éteindra la sortie de tension, à ce moment, vous vérifier si la charge est en court-circuit, si le courant est sérieuse. surévalué, et après avoir confirmé qu'il est correct, vous pouvez appuy sur le bouton de réinitialisation du protecteur de surcharge à la ma l'équipement recommencerà à fonctionner.
• En cours d'utilisation, l'appareil cesse soudainement de fonctionner et surcharge de réinitialisation Le protecteur a attendu que la température de l'appareil baisse et l'appareil ne peut toujours pas fonctionner normalement. À ce stade, veuillezPTRer le fusible actuel de l'appareil et remplacer le fusible de l'appareil par le fusible fourni dans l'emballage.

CARE AND MAINTENANCE

• Pendant le fonctionnement normal, le régulateur doit être vérifié régulièrement avec une Brosse à charbon et assurez-vous que la boi et les pieces de contact ne dépassent pas la largeur de deux fils.
• Connectez le fil de terre au boîtier de l'appareil. Quand tu as fini

en l'utilisant, tournez le pointeur du volant sur la position « zéro » coupez l'alimentation.

ACCESSIONS LIST

1. Mode d'emploi * 1
2. Fusibles actuels * 4

Avertissement:

Cet équipement est un équipement à haute tension, n'essayez à au moment de démonter cet équipement pour éviter tout danger. Àpres u panne de l'appareil, si l'appareil ne peut pas être redémarré en exter veuillez contacter votre revendeur pour y remédier.

Fabricant : Shanghaiuxinmuyeyouxiangonsi

Adresse : Shuangchenglu 803nong11hao1602A- 1609shi, baoshanqu,

Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETASTWC

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166
