TDGC2-500VA - Spannungsregler Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Variabler Spannungsregler
Marke	Vevor
Modell	TDGC2-500VA
Ausgangsleistung	0,5 kVA
Eingangsspannung (Nordamerika)	120 V AC
Ausgangsspannung (Nordamerika)	0-130 V AC, 3,8 A max
Eingangsspannung (Europa/Australien)	230 V AC
Ausgangsspannung (Europa/Australien)	0-300 V AC, 1,6 A max
Stromart	Einphasig
Thermischer Schutz	Automatische Abschaltung bei ~100°C, Wiederaufnahme bei ~85°C
Überlastschutz	Rücksetzbarer Schutzschalter
Enthaltene Sicherungen	4 Ersatzsicherungen
Wartung	Kohlebürsten regelmäßig überprüfen
Betriebsbedingungen	Temperatur -15°C bis +40°C, Höhe < 1000 m, Luftfeuchtigkeit < 90%
Verwendung	Innenbereich, nicht explosions- und nicht korrosionsgefährdete Umgebung
Konformität	FCC Teil 15, WEEE-Richtlinie 2012/19/EU
Enthaltenes Zubehör	Bedienungsanleitung, Sicherungen

Häufig gestellte Fragen - TDGC2-500VA Vevor

Wie schließe ich den Vevor TDGC2-500VA Spannungsregler an?

Schließen Sie die Stromquelle an die Eingangsklemme U1 an (Achten Sie auf die Polarität). Der Ausgang U2 versorgt Ihr Gerät. Eingang und Ausgang nicht vertauschen, um Schäden am Regler zu vermeiden. Stellen Sie sicher, dass das Erdungskabel mit dem Gehäuse verbunden ist.

Welche Eingangsspannung ist erforderlich?

Der Regler ist in zwei Versionen erhältlich: für Nordamerika beträgt die Eingangsspannung 120 V AC; für Europa und Australien beträgt die Eingangsspannung 230 V AC. Überprüfen Sie vor der Verwendung das Etikett Ihres Geräts.

Kann ich dieses Gerät in Europa verwenden?

Wenn Ihr Modell für 230 V Eingang ausgelegt ist, ja. Die Ausgangsspannung kann von 0 bis 300 V AC mit einem maximalen Strom von 1,6 A eingestellt werden.

Was tun, wenn das Gerät automatisch abschaltet?

Die automatische Abschaltung kann auf eine thermische Überlastung (Innentemperatur > 100°C) oder eine elektrische Überlastung zurückzuführen sein. Lassen Sie das Gerät auf etwa 85°C abkühlen, um es wieder einzuschalten. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Last den Nennstrom nicht überschreitet.

Wie tausche ich eine Sicherung aus?

Trennen Sie das Gerät vom Netz. Finden Sie die Sicherungshalterung am Gehäuse. Ersetzen Sie die defekte Sicherung durch eine Sicherung gleicher Größe aus der Verpackung. Verwenden Sie niemals eine Sicherung mit höherem Nennwert.

Wozu dient die Kohlebürste?

Die Kohlebürste gleitet über die Spule, um die Ausgangsspannung zu variieren. Sie sollte regelmäßig überprüft und ersetzt werden, wenn der Verschleiß die Breite von zwei Drähten überschreitet.

Ist das Gerät gegen Überlastungen geschützt?

Ja, es verfügt über einen Überlastschutz, der bei übermäßigem Strom automatisch die Ausgabe abschaltet. Nachdem Sie die Ursache (Kurzschluss oder Überlastung) behoben haben, drücken Sie die Reset-Taste, um den Betrieb wieder aufzunehmen.

Wie warte ich den Regler?

Reinigen Sie regelmäßig die Kontakte der Kohlebürste mit einem trockenen Tuch. Stellen Sie sicher, dass die Spulenoberfläche sauber ist. Überprüfen Sie die Anschlüsse und das Festziehen der Klemmen. Trennen Sie das Gerät vor der Wartung immer vom Netz.

Kann ich mehrere Geräte parallel anschließen?

Nein, es ist verboten, zwei oder mehr Regler parallel zu verwenden. Dies könnte die Geräte beschädigen und elektrische Gefahren verursachen.

Was tun bei einem Defekt?

Wenn das Gerät nach Überprüfung der Schutzvorrichtungen nicht neu startet, wenden Sie sich an Ihren Händler. Versuchen Sie nicht, das Gerät zu zerlegen, da es Hochspannung enthält. Nur ein qualifizierter Fachmann sollte eingreifen.

BEDIENUNGSANLEITUNG TDGC2-500VA Vevor

Technischer Support und E-Garantiezertifikat: www.vevor.com/support

Kontaktspannungsregler Bedienungsanleitung

MODELL: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Warnung: Um das Verletzungsrisiko zu verringn, muss der Benutzer die Bedienungsanleitung sorgfälliglesen.
FC	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Erunterliegt den folgenden beiden Bedingungen: (1) Dieses Gerätkeine schädlichen Störungen verursachen und (2)这些东西 Geräte alle empfangenen Störungen akzeptieren, einschließlich Störungede einen unerwänschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist daraufhin, dass das Produkt in der Europäisc Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesen Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfenicht über den normalen Hausmüll entsorgt werden, sondern n an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

• Grundprinzip: Der Regler ist ein selbstkoppelnder Transformator, dessen Übersetzungsverhältnis kontinuierlich angepasst werden kann. Die Hauptachsen wirken mit dem Bürstenrahmen zusammen. Wenn die Reglerbürste durch Drehen des Handrads bewegt wird, kann das Übersetzungsverhältnis stufenlos verändert werden, da die Bürste auf der Schleiffläche der Spule gleitet, sodass sich die Ausgangsspannung reibungslos von Null auf Maximum anpassen lässt.
• Hauptstruktur: Das Produkt ist einphasig und hat eine einstellbare Spannungsstruktur von 0,5 kVA bis 3 kVA. Die Spule auf der Oberseite hat eine bestimmte Breite und eine glatte Oberfläche, die auf der FRP-Basis befestigt ist. Die Kontaktkohlebürste ist unter der Wirkung der Federspannung eng mit der Schleiffläche verbunden. Die Kohlebürste wird mit dem Handrad angetrieben und regelt die Spannung auf der Lackdraht-Schleiffläche. Der Standard-Produktregler ist vertikal mit einer Sicherheitslüftungsabdeckung an der Außenseite ausgestattet.

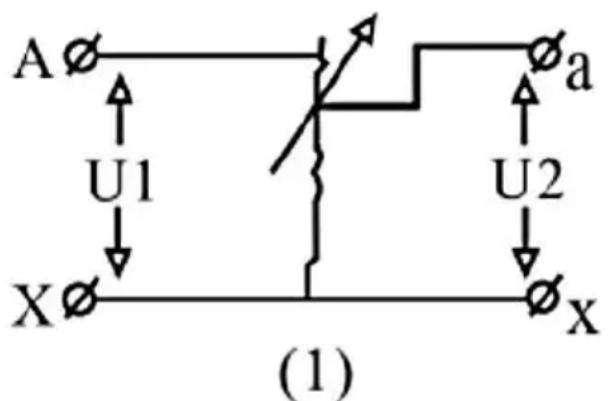

• Der Spannungsregler-Spulensatz ist wie in Abbildung 1 dargestellt angeschlossen.

1. U1 ist die Eingangsspannung (V)

2. U2 ist die Ausgangsspannung (V)

1. Kontakt zu den Kohlebürsten herstellen
2. Die variable Kohlebürste ist mit dem a-Ende von U2 verbunden. Die Ausgangsspannung von U2 wird niedriger, wenn sich die Kohlebürste zum X-Ende bewegt, und die Ausgangsspannung wird höher, wenn sich die Kohlebürste zum a-Ende bewegt.

Warnung: U1 ist der Stromeingang und U2 ist der Stromausgang. Die beiden Klemmenpaare dürfen nicht vertauscht werden, da sonst das Gerät beschädigt wird.

Kontaktregler zeichnen sich durch eine originalgetreue Wellenform aus. Sie sind tragbar, haben ein geringes Gewicht, eine hohe Effizienz, sind benutzerfreundlich, zuverlässig und langlebig in der Bewegung. Sie können in großem Umfang in der Industrie (z. B. in der chemischen Industrie, im Maschinenbau, in der Metallurgie, im Instrumentenbau, in der Leichtindustrie), bei wissenschaftlichen Experimenten und in öffentlichen Einrichtungen sowie bei Haushaltsgeräten eingesetzt werden, um Spannungsregelung, Temperaturregelung, Lichtregelung, Leistungssteuerung usw. zu erreichen.

Nordamerikanischer Markt.

TECHNISCHE DATEN

Modell	Ausgabekapazität (KVA)	Eingangsspannung (V)	Ausgangsspannung (V)	Max. Ausgangsstrom (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Achtung: Der maximale Strom am Ausgang darf den in der Tabelle angegebenen Maximalstrom nicht überschreiten, da das Gerät sonst beschädigt wird.

• Europäische und australische Märkte.

Modell	Ausgabekapazit ität (KVA)	Eingangsspannu ng (V)	Ausgangsspannu ng (V)	Max. Ausgangsstro m (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000V A	1	230	0-300	3.3
TDGC2-2000V A	2	230	0-300	6.6
TDGC2-3000V A	3	230	0-300	10

Achtung: Der maximale Strom am Ausgang darf den in der Tabelle angegebenen Maximalstrom nicht überschreiten, da das Gerät sonst beschädigt wird.

BETRIEBSBEDINGUNGEN

Die durchschnittliche Umgebungstemperatur beträgt +40 Grad Celsius bis -15 Grad Celsius. - Der Druckregler sollte nicht höher als 1000 m über dem Meeresspiegel installiert werden, bei 90 % relativer Luftfeuchtigkeit. - Der Wellentyp der Stromversorgungsspannung ist eine Sinuswelle. - Es sollte in einer Umgebung verwendet werden, die frei von explosiven und korrosiven Stoffen ist, wie Gas, Rauch, chemischer Schmutz und Staubausstoß. - Der Einsatzort sollte frei von starken Vibrationen und Wasser sein. - Es ist nicht gestattet, zwei oder mehr Geräte parallel zu verwenden. - Bei Verwendung unter besonderen Bedingungen, die die oben

genannten Bedingungen nicht erfüllen, wenden Sie sich bitte an unseren Kundenservice.

Notiz:

• Dieses Produkt verfügt über einen eingebauten

Temperaturschutzschalter. Wenn die

Innentemperatur der Maschine etwa 100 Grad Celsius überschreitet, schaltet die Maschine den Spannungsausgang automatisch ab. Der Spannungsausgang wird automatisch wiederhergestellt, wenn die Innentemperatur der Maschine unter etwa 85 Grad Celsius sinkt.

Bitte beachten Sie, dass die Maschine die Ausgabe während des Gebrauchs automatisch abschaltet.

Überprüfen Sie, ob der verwendete Strom den Nennstrom der Maschine überschritten hat, da sich die Maschine sonst immer im Zyklus der automatischen Abschaltung und des automatischen Starts befindet.

Die meisten Maschinen sind im Einsatzfall mit Überlastungsschutz ausgestattet.

Bei unsachgemäßer Ausführung springt der Überlastschutz automatisch heraus und schaltet den Spannungsausgang ab. Überprüfen Sie zu diesem Zeitpunkt bitte, ob die Last kurzgeschlossen ist und der Strom stark überbewertet ist. Nachdem Sie bestätigt haben, dass dies korrekt ist, können Sie die Reset-Taste drücken, um den Überlastschutz von Hand zu entfernen, und das Gerät ist wieder betriebsbereit.

Während des Gebrauchs funktioniert das Gerät plötzlich nicht mehr und es kommt zu einer Überlastung beim Zurücksetzen.

Der Schutz hat darauf gewartet, dass die Temperatur des Geräts sinkt, und das Gerät kann immer noch nicht normal funktionieren. Nehmen Sie zu diesem Zeitpunkt bitte die aktuelle Sicherung des Geräts heraus und ersetzen Sie die aktuelle Sicherung im Gerät durch die im Paket beigefügte Sicherung.

• Im Normalbetrieb soll der Regler überprüft werden. Reinigen Sie regelmäßig mit einer Kohlebürste und achten Sie darauf, dass die Bürste und die Kontaktteile nicht breiter als zwei Drähte sind.
• Verbinden Sie das Erdungskabel mit dem Gehäuse des Geräts. Wenn Sie fertig sind,

Drehen Sie damit den Handradzeiger auf die Position „Null“ und unterbrechen Sie die Stromversorgung.

1. Bedienungsanleitung * 1
2. Stromsicherungen * 4

Warnung:

Bei diesem Gerät handelt es sich um ein Hochspannungsgerät. Versuchen Sie niemals, dieses Gerät zu zerlegen, um Gefahren zu vermeiden. Wenn das Gerät nach einem Geräteausfall nicht extern neu gestartet werden kann, wenden Sie sich bitte an Ihren Händler, um das Problem zu beheben.

Hersteller: Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu,

Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWC

NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Ana

Technisches Support- und E-Garantiezertifikat

• Europäische und australische Märkte.

Model	uitvoercapacitei t (KVA)	Ingangsspannin g (V)	Uitgangsspannin g (V)	Max.uitgangsstroo m (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000V A	1	230	0-300	3.3
TDGC2-2000V A	2	230	0-300	6.6
TDGC2-3000V A	3	230	0-300	10
