TDGC2-3000VA - Spannungsregler Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Variabler Spannungsregler
Marke	Vevor
Modell	TDGC2-3000VA
Ausgangsleistung	3 KVA
Eingangsspannung (Nordamerika)	120 V AC
Eingangsspannung (Europa/Australien)	230 V AC
Ausgangsspannung (Nordamerika)	0-130 V AC (einstellbar)
Ausgangsspannung (Europa/Australien)	0-300 V AC (einstellbar)
Max. Ausgangsstrom (Nordamerika)	23 A
Max. Ausgangsstrom (Europa/Australien)	10 A
Transformator-Typ	Autotransformator mit Kohlebürste
Thermoschutz	Auslösung bei ~100°C, Rückstellung bei ~85°C
Überlastschutz	Rücksetzbarer Überlastschutz
Abmessungen (ca.)	250 x 200 x 200 mm
Gewicht (ca.)	5,5 kg
Betriebstemperatur	-15°C bis +40°C
Maximale relative Luftfeuchtigkeit	90%
Maximale Höhe	1000 m
Wartung	Regelmäßige Überprüfung der Kohlebürsten und Reinigung mit einem trockenen Tuch
Sicherheit	Erdung erforderlich, nicht zerlegen, nicht parallel verwenden
Mitgeliefertes Zubehör	4 Sicherungen, Bedienungsanleitung

Häufig gestellte Fragen - TDGC2-3000VA Vevor

Welcher Steckertyp wird benötigt?

Das hängt von der Version ab: Für Nordamerika, Eingangsspannung 120 V mit NEMA-5-15-Stecker; für Europa/Australien, Spannung 230 V mit Schuko-Stecker oder gleichwertig. Sehen Sie auf dem Geräteetikett nach. Eingang und Ausgang niemals vertauschen.

Kann ich dieses Gerät durchgehend bei voller Last verwenden?

Ja, aber innerhalb der Spezifikationen. Überschreiten Sie nicht den maximalen Ausgangsstrom (23 A bei 120 V, 10 A bei 230 V). Längere Nutzung bei voller Last kann den integrierten Thermoschutz auslösen.

Was tun, wenn der Ausgang automatisch abschaltet?

Dies kann durch eine Überlast oder eine hohe Innentemperatur verursacht werden. Überprüfen Sie, ob der verwendete Strom den Nennwert nicht überschreitet. Wenn der Thermoschutz ausgelöst hat, warten Sie, bis das Gerät abkühlt (ca. 85°C), damit es sich automatisch zurücksetzt. Wenn der Überlastschutz ausgelöst hat, drücken Sie nach Überprüfung auf Kurzschlussfreiheit die Reset-Taste.

Wie stelle ich die Ausgangsspannung ein?

Drehen Sie das Reglerrad. Durch Drehen in die eine Richtung erhöht sich die Spannung, in die andere verringert sie sich. Der Einstellbereich beträgt 0 bis 130 V (NA-Modell) oder 0 bis 300 V (EU/AU-Modell).

Wie lange halten die Kohlebürsten?

Die Lebensdauer variiert je nach Nutzung. Überprüfen Sie die Bürsten regelmäßig: Sie müssen ersetzt werden, wenn die Kontaktbreite die Breite von zwei Drähten überschreitet. Wenden Sie sich für den Austausch an einen Fachmann.

Kann ich mehrere Regler parallel schalten?

Nein, das ist verboten. Die Parallelverwendung kann die Geräte beschädigen. Jeder Regler muss einzeln an seinem Stromkreis verwendet werden.

Wie ersetze ich eine Sicherung?

Trennen Sie zuerst das Gerät vom Stromnetz. Entfernen Sie die defekte Sicherung und setzen Sie eine im Lieferumfang enthaltene Ersatzsicherung ein. Verwenden Sie nur Sicherungen gleicher Stärke. Schalten Sie das Gerät wieder ein.

Ist das Gerät gegen Kurzschlüsse geschützt?

Ja, durch einen rücksetzbaren Überlastschutz. Bei einem Kurzschluss schaltet der Schutz den Ausgang ab. Beheben Sie das Problem und drücken Sie dann die Reset-Taste, um den Betrieb wiederherzustellen.

Wo soll das Gerät installiert werden?

Stellen Sie es an einem trockenen, gut belüfteten Ort auf, geschützt vor Staub, korrosiven Gasen und Vibrationen. Nicht Regen oder Eintauchen aussetzen. Achten Sie auf eine Höhe unter 1000 m und eine Umgebungstemperatur zwischen -15°C und +40°C.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes, weiches Tuch zum Abwischen der Außenseite. Verwenden Sie niemals Wasser, Lösungsmittel oder Scheuermittel. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

BEDIENUNGSANLEITUNG TDGC2-3000VA Vevor

Kontaktspannungsregler Bedienungsanleitung

MODELL: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät keine schädlichen Störungen verursachen und (2) dieses Gerät alle empfangenen Störungen akzeptieren, einschließlich Störunge die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäische Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfte nicht über den normalen Hausmüll entsorgt werden, sondern n an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

- Grundprinzip: Der Regler ist ein selbstkoppelnder Transformator, dessen Übersetzungsverhältnis kontinuierlich angepasst werden kann. Die Hauptachse wirkt mit dem Bürstenrahmen zusammen. Wenn die Reglerbürste durch Drehen des Handrads über die Schleiffläche der Spule bewegt wird, kann das Übersetzungsverhältnis stufenlos verändert werden, sodass sich die Ausgangsspannung reibungslos von Null auf das Maximum anpasst.

- Hauptstruktur: Das Produkt ist einphasig und hat einen einstellbaren Spannungsbereich von 0,5 kVA bis 3 kVA. Die Spule auf der Oberseite hat eine bestimmte Breite und eine glatte Oberfläche, die auf der Glasfaserbasis befestigt ist. Die Kontaktkohlebürste ist unter der Wirkung der Federspannung eng mit der Schleiffläche verbunden. Die Kohlebürste wird mit dem Handrad angetrieben und reguliert die Spannung auf der Lackdraht-Schleiffläche. Der Standardregler ist vertikal mit einer Sicherheitslüftungsabdeckung an der Außenseite ausgestattet.

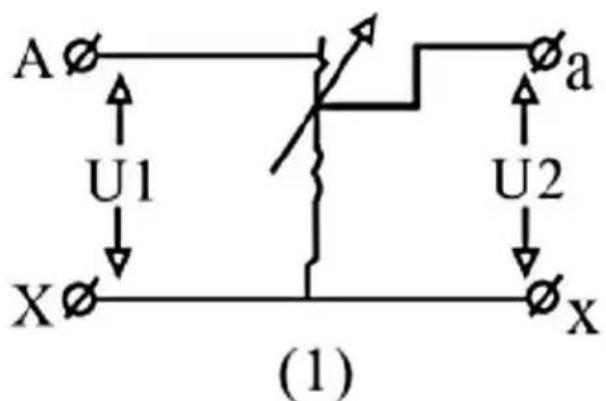

- Der Spulensatz des Spannungsreglers ist wie in Abbildung 1 dargestellt angeschlossen.

1. U1 ist die Eingangsspannung (V)

2. U2 ist die Ausgangsspannung (V)

1. Kontakt zu den Kohlebürsten herstellen

- Die variable Kohlebürste ist mit dem a-Ende von U2 verbunden. Die Ausgangsspannung von U2 wird niedriger, wenn sich die Kohlebürste zum X-Ende bewegt, und die Ausgangsspannung wird höher, wenn sich die Kohlebürste zum a-Ende bewegt.

Warnung: U1 ist der Stromeingang und U2 ist der Stromausgang. Die beiden Klemmenpaare dürfen nicht vertauscht werden, da sonst das Gerät beschädigt wird.

Kontaktregler zeichnen sich durch hohe Wellentreue aus. Sie sind tragbar, haben ein geringes Gewicht, hohe Effizienz, Benutzerfreundlichkeit, Zuverlässigkeit und Haltbarkeit in der Bewegung. Sie können in großem Umfang in der Industrie (z. B. chemische Industrie, Maschinenbau, Metallurgie, Instrumentenbau, Leichtindustrie), bei wissenschaftlichen Experimenten und in öffentlichen Einrichtungen sowie bei Haushaltsgeräten eingesetzt werden, um Spannungsregelung, Temperaturregelung, Lichtregelung, Leistungssteuerung usw. zu erreichen.

TECHNISCHE DATEN

● Nordamerikanischer Markt.

Modell	Ausgabekapazität (KVA)	Eingangsspannung (V)	Ausgangsspannung (V)	Max. Ausgangsstrom (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Achtung: Der maximale Strom am Ausgang darf den in der Tabelle angegebenen Maximalstrom nicht überschreiten, da sonst das Gerät beschädigt wird.

- Europäische und australische Märkte.

Modell	Ausgabekapazität (KVA)	Eingangsspannung (V)	Ausgangsspannung (V)	Max. Ausgangsstrom (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Achtung: Der maximale Strom am Ausgang darf den in der Tabelle angegebenen Maximalstrom nicht überschreiten, da sonst das Gerät beschädigt wird.

BETRIEBSBEDINGUNGEN

●Die durchschnittliche Umgebungstemperatur beträgt +40 Grad Celsius bis -15 Grad Celsius.

- Der Druckregler sollte nicht höher als 1000 m über dem Gerät installiert werden

Meeresspiegel, 90 % relative Luftfeuchtigkeit.

- Der Wellentyp der Stromversorgungsspannung ist eine Sinuswelle.

- Es sollte in einer Umgebung verwendet werden, die frei von explosiven und korrosiven Stoffen ist

Substanzen wie Gas, Rauch, chemischer Schmutz und Staubausstoß.

- Der Einsatzort sollte frei von starken Vibrationen und Wasser sein Eintauchen.

- Es ist nicht gestattet, zwei oder mehr Geräte parallel zu verwenden.

- Bei Verwendung unter besonderen Bedingungen, die die oben

genannten Bedingungen nicht erfüllen, wenden Sie sich bitte an unseren Kundenservice.

Notiz:

- Dieses Produkt verfügt über einen eingebauten

Temperaturschutzschalter, wenn die

Wenn die Innentemperatur der Maschine etwa 100 Grad Celsius überschreitet, schaltet die Maschine den Spannungsausgang automatisch ab und der Spannungsausgang wird automatisch wiederhergestellt, wenn die Innentemperatur der Maschine unter etwa 85 Grad Celsius sinkt.

- Bitte beachten Sie, dass die Maschine die Ausgabe während des Gebrauchs automatisch abschaltet

Überprüfen Sie, ob der verwendete Strom den Nennstrom der Maschine überschritten hat, da sich die Maschine sonst immer im Zyklus der automatischen Abschaltung und des automatischen Starts befindet.

●Die meisten Maschinen sind im Einsatzfall mit Überlastungsschutz ausgestattet

Bei unsachgemäßer Ausführung springt der Überlastschutz automatisch heraus und schaltet den Spannungsausgang ab. Überprüfen Sie zu diesem Zeitpunkt bitte, ob die Last kurzgeschlossen ist und der Strom stark überbewertet ist. Nachdem Sie bestätigt haben, dass dies korrekt ist, können Sie die Reset-Taste drücken, um den Überlastschutz von Hand zu entfernen, und das Gerät ist wieder betriebsbereit.

- Während des Gebrauchs funktioniert das Gerät plötzlich nicht mehr und es kommt zu einer Überlastung beim Zurücksetzen

Der Schutz hat darauf gewartet, dass die Temperatur des Geräts sinkt, und das Gerät kann immer noch nicht normal funktionieren. Nehmen Sie zu diesem Zeitpunkt bitte die aktuelle Sicherung des Geräts heraus und ersetzen Sie die aktuelle Sicherung im Gerät durch die im Paket beigefügte Sicherung.

PFLEGE UND WARTUNG

• Im Normalbetrieb sollte der Regler überprüft und regelmäßig mit einer Kohlebürste gereinigt werden. Achten Sie darauf, dass die Bürste und die Kontaktteile nicht breiter als zwei Drähte sind. ●Verbinden Sie das Erdungskabel mit dem Gehäuse des Geräts. Wenn Sie fertig sind

Drehen Sie damit den Handradzeiger auf die Position „Null“ und unterbrechen Sie die Stromversorgung.

ZUBEHÖRLISTE

1. Bedienungsanleitung * 1
2. Stromsicherungen * 4

Warnung:

Bei diesem Gerät handelt es sich um ein Hochspannungsgerät. Versuchen Sie niemals, dieses Gerät zu zerlegen, um Gefahren zu vermeiden. Wenn das Gerät nach einem Geräteausfall nicht extern neu gestartet werden kann, wenden Sie sich bitte an Ihren Händler, um das Problem zu beheben.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWC NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Ana Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technischer Support- und E-Garantiezertifikat

●Europäische und australische Märkte.
