TDGC2-3000VA - Regolatore di tensione Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Regolatore di tensione variabile
Marca	Vevor
Modello	TDGC2-3000VA
Capacità di uscita	3 KVA
Tensione di ingresso (Nord America)	120 V CA
Tensione di ingresso (Europa/Australia)	230 V CA
Tensione di uscita (Nord America)	0-130 V CA (regolabile)
Tensione di uscita (Europa/Australia)	0-300 V CA (regolabile)
Corrente di uscita massima (Nord America)	23 A
Corrente di uscita massima (Europa/Australia)	10 A
Tipo di trasformatore	Autotrasformatore con spazzola di carbone
Protezione termica	Intervento a ~100°C, ripristino a ~85°C
Protezione contro il sovraccarico	Protettore di sovraccarico ripristinabile
Dimensioni (circa)	250 x 200 x 200 mm
Peso (circa)	5,5 kg
Temperatura di esercizio	-15°C a +40°C
Umidità relativa max.	90%
Altitudine max.	1000 m
Manutenzione	Controllo regolare delle spazzole di carbone e pulizia con un panno asciutto
Sicurezza	Messa a terra obbligatoria, non smontare, non utilizzare in parallelo
Accessori forniti	4 fusibili, manuale di istruzioni

Domande frequenti - TDGC2-3000VA Vevor

Che tipo di presa elettrica è necessaria?

Dipende dalla versione: per il Nord America, tensione di ingresso 120 V con presa NEMA 5-15; per l'Europa/Australia, tensione 230 V con presa Schuko o equivalente. Consultare l'etichetta dell'apparecchio. Non invertire mai ingresso e uscita.

Posso utilizzare questo apparecchio in modo continuo a pieno carico?

Sì, ma entro i limiti delle specifiche. Non superare la corrente di uscita massima (23 A per 120 V, 10 A per 230 V). Un uso prolungato a pieno carico può attivare la protezione termica integrata.

Cosa fare se l'uscita si interrompe automaticamente?

Può essere dovuto a un sovraccarico o a una temperatura interna elevata. Verificare che la corrente utilizzata non superi il valore nominale. Se la protezione termica è intervenuta, attendere che l'apparecchio si raffreddi (circa 85°C) per un riarmo automatico. Se il protettore di sovraccarico è scattato, premere il pulsante di reset dopo aver verificato l'assenza di cortocircuito.

Come regolare la tensione di uscita?

Ruotare la manopola del regolatore. Ruotando in un senso, la tensione aumenta; nell'altro, diminuisce. La gamma di regolazione va da 0 a 130 V (modello NA) o da 0 a 300 V (modello EU/AU).

Qual è la durata delle spazzole di carbone?

Varia a seconda dell'uso. Ispezionare regolarmente le spazzole: devono essere sostituite quando la larghezza di contatto supera la larghezza di due fili. Consultare un professionista per la sostituzione.

Posso collegare più regolatori in parallelo?

No, è vietato. L'uso in parallelo può danneggiare gli apparecchi. Ogni regolatore deve essere utilizzato da solo sul proprio circuito.

Come sostituire un fusibile?

Prima scollegare l'apparecchio. Rimuovere il fusibile difettoso e inserire un fusibile di ricambio fornito nella confezione. Utilizzare solo fusibili dello stesso calibro. Riaccendere l'apparecchio.

L'apparecchio è protetto contro i cortocircuiti?

Sì, grazie a un protettore di sovraccarico ripristinabile. In caso di cortocircuito, il protettore interrompe l'uscita. Dopo aver risolto il problema, premere il pulsante di reset per ripristinare il funzionamento.

Dove installare questo apparecchio?

Posizionarlo in un luogo asciutto, ben ventilato, al riparo da polvere, gas corrosivi e vibrazioni. Non esporre a pioggia o immersione. Rispettare un'altitudine inferiore a 1000 m e una temperatura ambiente tra -15°C e +40°C.

Come pulire l'apparecchio?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno asciutto e morbido per pulire l'esterno. Non utilizzare mai acqua, solventi o prodotti abrasivi. Assicurarsi che le feritoie di ventilazione non siano ostruite.

MANUALE UTENTE TDGC2-3000VA Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Regolatore di tensione a contatto - Manuale di istruzioni

MODELLO: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norme FCO funzionamento è soggetto alle seguenti due condizioni: (1) Qu dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, compre le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Eur 2012/19/CE. Il simbolo del bidone della spazzatura barrato ind nell'Unione Europea il prodotto richiede la raccolta differenziata rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegr questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono esse portati in un punto di raccolta per il riciclaggio di dispositivi e elettronici

- Principio di base: Il regolatore è un trasformatore autoaccoppiante il cui rapporto di spire può essere regolato continuamente. Gli assi principali agiscono con il telaio della spazzola quando la spazzola del regolatore ruota tramite il volantino. Il rapporto di spire può essere modificato continuamente quando la spazzola scorre sulla superficie smerigliata della bobina, in modo che la tensione di uscita si regoli senza problemi dal massimo al minimo.

- Struttura principale: il prodotto è un regolatore di tensione monofase da 0,5 KVA a 3 KVA. La bobina sulla superficie superiore ha una superficie liscia ampia fissata sulla base in FRP e la spazzola di contatto è strettamente abbinata alla superficie di macinazione sotto l'azione della molla. La spazzola di carbone, azionata dal volantino, regola la tensione sulla superficie di macinazione del filo smaltato. Il regolatore standard è verticale, con una copertura di ventilazione di sicurezza all'esterno.

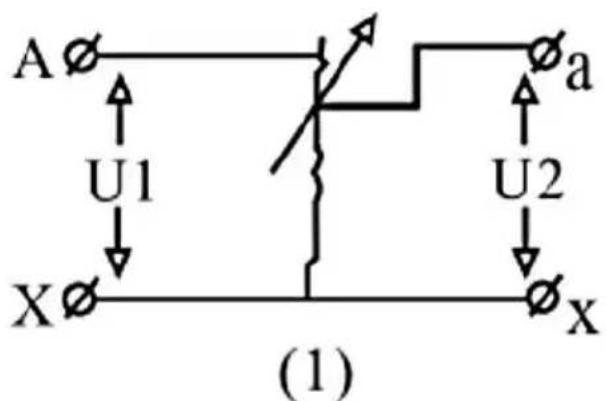

- Il set di bobine del regolatore di tensione è collegato come mostrato nella Figura 1.

1. U1 è la tensione di ingresso (V)

2. U2 è la tensione di uscita (V)

1. 3. Le spazzole di carbone sono contrassegnate con 'a' e 'x'.

- La spazzola di carbone variabile è collegata all'estremità 'a' di U2. La tensione di uscita di U2 diminuisce quando la spazzola di carbone si sposta verso l'estremità X, e aumenta quando si sposta verso l'estremità 'a'.

Avvertenza: U1 è l'ingresso di potenza e U2 è l'uscita di potenza. I due set di terminali non possono essere invertiti, altrimenti l'apparecchiatura verrà danneggiata.

I regolatori a contatto non alterano la forma d'onda. Dimensioni compatte, leggerezza, alta efficienza, praticità d'uso, affidabilità e durata nel movimento: possono essere ampiamente utilizzati nelle industrie (come macchine per l'industria chimica, strumenti e apparecchiature metallurgiche, produzione di macchine, industria leggera), esperimenti scientifici, strutture pubbliche ed elettrodomestici per realizzare gli obiettivi di regolazione (tensione, temperatura, regolazione della luce, controllo della potenza).

SPECIFICHE

●Mercato nordamericano.

Modello	capacità di uscita (KVA)	Tensione di ingresso (V)	Tensione di uscita (V)	di uscita massima (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Attenzione: La corrente massima in uscita non deve superare la corrente massima indicata nella tabella dei dati, altrimenti il dispositivo verrà danneggiato.

● Mercati europei e australiani.

Modello	capacità di uscita (KVA)	Tensione di ingresso (V)	Tensione di uscita (V)	di uscita massima (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Attenzione: la corrente massima in uscita non deve superare la corrente massima indicata nella tabella dei ricorsi, altrimenti il dispositivo verrà danneggiato.

CONDIZIONI DI SERVIZIO

• La temperatura ambiente media è compresa tra +40 gradi Celsius e gradi Centigrado.
• Il regolatore di pressione non deve essere installato a più di 1000 metri sopra il livello del mare, con 90% di umidità relativa dell'aria.
• Il tipo di onda della tensione di alimentazione è un'onda sinusoidale.
• Dovrebbe essere utilizzato in un ambiente privo di esplosivi e sostanze corrosive come gas, fumo, sporco chimico e scariche di polvere.
• Il luogo di utilizzo deve essere privo di forti vibrazioni e di acqua o immersione.
• Non è consentito utilizzare due o più dispositivi in parallelo.
• Quando si utilizza in condizioni speciali che non soddisfano le condizioni sopra indicate, si prega di contattare il nostro servizio clienti.

Nota:

- Questo prodotto è dotato di un interruttore di protezione della temperatura integrato; quando la

temperatura interna della macchina supera circa 100 gradi Celsius, la macchina spegnerà automaticamente la tensione in uscita e la tensione

in uscita verrà ripristinata automaticamente quando la temperatura interna della macchina sarà inferiore a circa 85 gradi Celsius.

- Quando la macchina spegne automaticamente l'uscita durante l'uso, per favore verificare se la corrente utilizzata ha superato la corrente nominale della macchina, altrimenti la macchina sarà sempre nel ciclo di spegnimento automatico e avvio automatico.

- La maggior parte delle macchine sono dotate di dispositivi di protezione da sovraccarico. Quando utilizzati in modo improprio, il dispositivo di protezione da sovraccarico scatterà automaticamente e spegnerà l'uscita di tensione. A questo punto, controllare se il carico è in cortocircuito o se la corrente è seriamente sovrastimata. Dopo aver confermato che è corretto, è possibile premere manualmente il pulsante di ripristino del dispositivo di protezione da sovraccarico e l'apparecchiatura riprenderà a funzionare.

- Durante l'uso, il dispositivo smette improvvisamente di funzionare e si ripristina. Il dispositivo di protezione ha atteso che la temperatura del dispositivo scendesse e il dispositivo ancora non funziona normalmente. A questo punto, estrarre il fusibile di corrente del dispositivo e sostituire il fusibile di corrente nel dispositivo con il fusibile allegato nella confezione.

CURA E MANUTENZIONE

- Durante il normale funzionamento è necessario controllare i regolatori regolarmente con una spazzola per carbone e assicurarsi che la spazzola e le parti di contatto non siano più larghe di due fili.

- Collegare il filo di terra alla custodia del dispositivo. Quando hai finito di utilizzarlo, ruotare il puntatore del volantino sulla posizione "zero" per interrompere l'alimentazione.

ELENCO ACCESSORI

7. Istruzioni per l'uso * 1

8. Fusibili attuali * 4

Avvertimento:

Questa apparecchiatura è un'apparecchiatura ad alta tensione, non tentare di smontarla in qualsiasi momento per evitare pericoli. Dopo che il dispositivo si è guastato, se non è possibile riavviarlo esternamente, contattare il proprio rivenditore per risolvere il problema.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

Supporto tecnico e certificato di garanzia elettronica
