TDGC2-2000VA - Regolatore di tensione Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Regolatore di tensione elettrica monofase ad autotrasformatore
Modello	TDGC2-2000VA
Marca	Vevor
Capacità di uscita	2000 VA (2 KVA)
Tensione di ingresso	120 V (mercato nordamericano) o 230 V (mercati europei e australiani)
Tensione di uscita	0-130 V (mercato 120 V) o 0-300 V (mercato 230 V), regolabile in continuo
Corrente di uscita massima	15 A (120 V) o 6,6 A (230 V)
Protezione termica	Arresto automatico a ~100 °C, ripristino automatico a ~85 °C
Protezione da sovraccarico	Interruttore magnetotermico riarmabile con pulsante di reset
Fusibile	Fusibile di ricambio fornito (4 pezzi)
Regolazione	Volantino rotante che agisce su una spazzola di carbone
Applicazioni	Industria chimica, metallurgia, macchinari, strumenti, esperimenti scientifici, impianti pubblici, apparecchi domestici
Condizioni d'uso	Temperatura ambiente da -15 a +40 °C, altitudine max 1000 m, umidità relativa max 90%, ambiente non esplosivo e non corrosivo
Divieto	Non utilizzare due apparecchi in parallelo
Manutenzione	Controllare regolarmente la spazzola di carbone; pulire i contatti se necessario
Messa a terra	Collegare il cavo di terra all'involucro
Accessori forniti	Manuale d'uso, 4 fusibili di ricambio
Norme	Conforme alla parte 15 delle norme FCC; direttiva europea RAEE 2012/19/CE

Domande frequenti - TDGC2-2000VA Vevor

Qual è la tensione di ingresso del regolatore TDGC2-2000VA?

La tensione di ingresso dipende dal mercato: 120 V per il mercato nordamericano, 230 V per i mercati europei e australiani. Verificare l'etichetta del proprio apparecchio per confermare.

Come regolare la tensione di uscita?

Ruotare il volantino rotante per variare la posizione della spazzola di carbone sull'avvolgimento. Ciò modifica il rapporto di trasformazione e regola la tensione di uscita da 0 al valore massimo (130 V o 300 V a seconda del modello).

Cosa fare se il regolatore si arresta automaticamente durante l'uso?

L'arresto automatico può essere dovuto a un surriscaldamento interno (protezione termica) o a un sovraccarico. Attendere che l'apparecchio si raffreddi (temperatura inferiore a ~85 °C); l'uscita verrà ripristinata automaticamente. Se il problema persiste, verificare che la corrente di carico non superi la corrente nominale (15 A o 6,6 A).

Posso collegare due regolatori in parallelo?

No, è vietato utilizzare due o più apparecchi in parallelo. Ciò potrebbe danneggiare i regolatori e creare un rischio per la sicurezza.

Qual è la protezione contro i sovraccarichi?

Il regolatore è dotato di un protettore di sovraccarico (interruttore magnetotermico) che interrompe automaticamente l'uscita in caso di corrente eccessiva. Per riarmarlo, premere il pulsante di reset dopo aver verificato che il carico non sia in cortocircuito e che la corrente nominale non sia superata.

Come mantenere il regolatore?

Controllare regolarmente lo stato della spazzola di carbone e dei contatti. Assicurarsi che la larghezza di contatto non superi due fili. Pulire le superfici di contatto se necessario. Mantenere l'apparecchio in un ambiente pulito e asciutto.

Quali sono gli accessori forniti con l'apparecchio?

La confezione contiene un manuale d'uso e quattro fusibili di ricambio. Assicurarsi di conservarli per eventuali interventi.

Dove devo installare il regolatore?

Installarlo in un luogo asciutto, ben ventilato, al riparo da vibrazioni, gas esplosivi o corrosivi e polvere. La temperatura ambiente deve essere compresa tra -15 e +40 °C e l'altitudine non deve superare 1000 metri.

Cosa fare se il fusibile salta?

Scollegare l'apparecchio, rimuovere il fusibile difettoso e sostituirlo con un fusibile dello stesso calibro fornito nella confezione. Se il problema persiste, verificare il carico o contattare il servizio post-vendita.

Qual è la garanzia di questo regolatore?

La garanzia è fornita da Vevor. Per maggiori informazioni, consultare il certificato di garanzia elettronico su www.vevor.com/support o contattare il rivenditore.

MANUALE UTENTE TDGC2-2000VA Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Regolatore di tensione a contatto - Manuale di istruzioni

MODELLO: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve legge attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norme FCC funzionamento è soggetto alle seguenti due condizioni: (1) Qu dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, compre le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Eur 2012/19/CE. Il simbolo del bidone della spazzatura barrato ind nell'Unione Europea il prodotto richiede la raccolta differenziata rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegr questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono esse portati in un punto di raccolta per il riciclaggio di dispositivi e elettronici

- Principio di base: Il regolatore è un trasformatore autoaccoppiante il cui rapporto di spire può essere regolato continuamente. Gli assi principali agiscono con il telaio della spazzola quando la spazzola del regolatore ruota tramite il volantino. Il rapporto di spire può essere modificato continuamente quando si fa scorrere la spazzola sulla superficie smerigliata della bobina, in modo che la tensione di uscita si regoli senza problemi dal massimo al minimo.

- Struttura principale: il prodotto è un regolatore di tensione monofase da 0,5 KVA a 3 KVA. La bobina sulla superficie superiore ha un'ampia superficie liscia fissata sulla base in FRP e la spazzola di contatto è strettamente abbinata alla superficie di macinazione sotto l'azione della molla. La spazzola di carbone, azionata dal volantino, regola la tensione sulla superficie di macinazione del filo smaltato. Il regolatore standard è verticale con una copertura di ventilazione di sicurezza all'esterno.

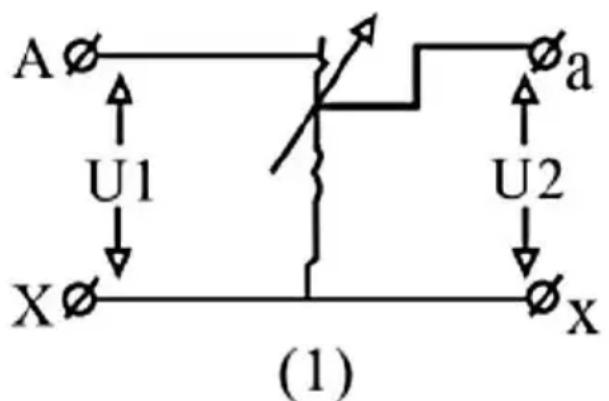

- Il set di bobine del regolatore di tensione è collegato come mostrato nella Figura 1.

1. U1 è la tensione di ingresso (V)

2. U2 è la tensione di uscita (V)

1. è la spazzola di carbone

- La spazzola di carbone variabile è collegata all'estremità a di U2. La tensione di uscita di U2 diminuisce quando la spazzola di carbone si sposta verso l'estremità X, e la tensione di uscita di U2 aumenta quando la spazzola di carbone si sposta verso l'estremità a. - FINE

Avvertenza: U1 è l'ingresso di potenza e U2 è l'uscita di potenza. I due set di terminali non possono essere invertiti, altrimenti l'apparecchiatura verrà danneggiata.

I regolatori a contatto non mancano di fedeltà nelle onde. Dimensioni portatili, leggerezza, alta efficienza, praticità d'uso, affidabilità e durata nel movimento: possono essere ampiamente utilizzati nelle industrie (come macchine per l'industria chimica, strumenti e apparecchi metallurgici, produzione di macchine, industria leggera), esperimenti scientifici, strutture pubbliche ed elettrodomestici per realizzare gli obiettivi di regolazione (tensione, temperatura, regolazione della luce, controllo della potenza).

SPECIFICHE

● Mercato nordamericano.

Modello	capacità di uscita (KVA)	Tensione di ingresso (V)	Tensione di uscita (V)	di uscita massima (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Attenzione: La corrente massima in uscita non deve superare la corrente massima indicata nella tabella dei ricorsi, altrimenti il dispositivo verrà danneggiato.

● Mercati europei e australiani.

Modello	capacità di uscita (KVA)	Tensione di ingresso (V)	Tensione di uscita (V)	di uscita massima (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Attenzione: la corrente massima in uscita non deve superare la corrente massima indicata nella tabella dei ricorsi, altrimenti il dispositivo verrà danneggiato.

CONDIZIONI DI SERVIZIO

• La temperatura ambiente media è compresa tra +40 gradi Celsius e gradi Centigrado.
• Il regolatore di pressione non deve essere installato a più di 1000 metri sopra il livello del mare, con 90% di umidità relativa dell'aria.
• Il tipo di onda della tensione di alimentazione è un'onda sinusoidale.
• Dovrebbe essere utilizzato in un ambiente privo di esplosivi e sostanze corrosive come gas, fumo, sporco chimico e scariche di polvere.
• Il luogo di utilizzo deve essere privo di forti vibrazioni e di acqua o immersione.
• Non è consentito utilizzare due o più dispositivi in parallelo.
• Quando si utilizza in condizioni speciali che non soddisfano le condizioni sopra indicate, si prega di contattare il nostro servizio clienti.

Nota:

- Questo prodotto è dotato di un interruttore di protezione della temperatura integrato; quando la

temperatura interna della macchina supera circa 100 gradi Celsius, la macchina spegnerà automaticamente la tensione in uscita e la tensione

in uscita verrà ripristinata automaticamente quando la temperatura interna della macchina sarà inferiore a circa 85 gradi Celsius.

- Quando la macchina spegne automaticamente l'uscita durante l'uso, per favore verificare se la corrente utilizzata ha superato la corrente nominale della macchina, altrimenti la macchina sarà sempre nel ciclo di spegnimento automatico e avvio automatico.

- La maggior parte delle macchine sono dotate di dispositivi di protezione da sovraccarico. Quando utilizzati in modo improprio, il dispositivo di protezione da sovraccarico scatterà automaticamente e spegnerà l'uscita di tensione. A questo punto, controllare se il carico è in cortocircuito o se la corrente è seriamente sovrastimata. Dopo aver confermato che è corretto, è possibile premere manualmente il pulsante di ripristino del dispositivo di protezione da sovraccarico e l'apparecchiatura riprenderà a funzionare.

- Durante l'uso, il dispositivo smette improvvisamente di funzionare e si ripristina. Il dispositivo di protezione ha atteso che la temperatura del dispositivo scendesse e il dispositivo ancora non funziona normalmente. A questo punto, estrarre il fusibile di corrente del dispositivo e sostituire il fusibile di corrente nel dispositivo con il fusibile allegato nella confezione.

CURA E MANUTENZIONE

- Durante il normale funzionamento è necessario controllare i regolatori regolarmente con una spazzola per carbone e assicurarsi che la spazzola e le parti di contatto non siano più larghe di due fili.

- Collegare il filo di terra alla custodia del dispositivo. Quando hai finito di utilizzarlo, ruotare il puntatore del volantino sulla posizione "zero" per interrompere l'alimentazione.

ELENCO DEGLI ACCESSORI

7. Istruzioni per l'uso * 1

8. Fusibili attuali * 4

Avvertimento:

Questa apparecchiatura è un'apparecchiatura ad alta tensione. Non tentare di smontarla in qualsiasi momento per evitare pericoli. Dopo che il dispositivo si è guastato, se non è possibile riavviarlo esternamente, contattare il proprio rivenditore per risolvere il problema.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

Supporto tecnico e certificato di garanzia elettronica
