TDGC2-2000VA - Regulator napięcia Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Jednofazowy regulator napięcia z autotransformatorem
Model	TDGC2-2000VA
Marka	Vevor
Moc wyjściowa	2000 VA (2 KVA)
Napięcie wejściowe	120 V (rynek północnoamerykański) lub 230 V (rynki europejskie i australijskie)
Napięcie wyjściowe	0-130 V (rynek 120 V) lub 0-300 V (rynek 230 V), regulowane w sposób ciągły
Maksymalny prąd wyjściowy	15 A (120 V) lub 6,6 A (230 V)
Ochrona termiczna	Automatyczne wyłączenie przy ~100 °C, automatyczne wznowienie przy ~85 °C
Ochrona przed przeciążeniem	Wyłącznik nadprądowy z przyciskiem resetowania
Bezpiecznik	Dołączony zapasowy bezpiecznik (4 sztuki)
Regulacja	Pokrętło sterujące szczotką węglową
Zastosowania	Przemysł chemiczny, metalurgia, maszyny, przyrządy, eksperymenty naukowe, instalacje publiczne, urządzenia gospodarstwa domowego
Warunki użytkowania	Temperatura otoczenia od -15 do +40 °C, maksymalna wysokość 1000 m, maksymalna wilgotność względna 90 %, środowisko niewybuchowe i niekorozyjne
Zakaz	Nie używać dwóch urządzeń równolegle
Konserwacja	Regularnie sprawdzać szczotkę węglową; czyścić styki w razie potrzeby
Uziemienie	Podłączyć przewód uziemiający do obudowy
Dołączone akcesoria	Instrukcja obsługi, 4 zapasowe bezpieczniki
Normy	Zgodny z częścią 15 przepisów FCC; dyrektywa europejska WEEE 2012/19/UE

Często zadawane pytania - TDGC2-2000VA Vevor

Jakie jest napięcie wejściowe regulatora TDGC2-2000VA?

Napięcie wejściowe zależy od rynku: 120 V dla rynku północnoamerykańskiego, 230 V dla rynków europejskiego i australijskiego. Sprawdź etykietę swojego urządzenia, aby potwierdzić.

Jak ustawić napięcie wyjściowe?

Obróć pokrętło, aby zmienić położenie szczotki węglowej na cewce. Zmienia to przekładnię transformatora i reguluje napięcie wyjściowe od 0 do wartości maksymalnej (130 V lub 300 V w zależności od modelu).

Co zrobić, jeśli regulator wyłączy się automatycznie podczas użytkowania?

Automatyczne wyłączenie może być spowodowane przegrzaniem wewnętrznym (ochrona termiczna) lub przeciążeniem. Poczekaj, aż urządzenie ostygnie (temperatura poniżej ~85 °C); napięcie wyjściowe zostanie przywrócone automatycznie. Jeśli problem będzie się powtarzał, sprawdź, czy prąd obciążenia nie przekracza prądu znamionowego (15 A lub 6,6 A).

Czy mogę podłączyć dwa regulatory równolegle?

Nie, zabronione jest używanie dwóch lub więcej urządzeń równolegle. Może to uszkodzić regulatory i stworzyć zagrożenie bezpieczeństwa.

Jaka jest ochrona przed przeciążeniem?

Regulator jest wyposażony w zabezpieczenie nadprądowe (wyłącznik), które automatycznie odcina wyjście w przypadku nadmiernego prądu. Aby go zresetować, naciśnij przycisk resetowania po sprawdzeniu, czy obciążenie nie jest zwarte i czy prąd znamionowy nie został przekroczony.

Jak konserwować regulator?

Regularnie sprawdzaj stan szczotki węglowej i styków. Upewnij się, że szerokość styku nie przekracza dwóch drutów. W razie potrzeby wyczyść powierzchnie stykowe. Przechowuj urządzenie w czystym i suchym środowisku.

Jakie akcesoria są dołączone do urządzenia?

Opakowanie zawiera instrukcję obsługi i cztery zapasowe bezpieczniki. Upewnij się, że je przechowujesz na wypadek ewentualnych interwencji.

Gdzie zainstalować regulator?

Zainstaluj go w suchym, dobrze wentylowanym miejscu, z dala od wibracji, gazów wybuchowych lub korozyjnych oraz kurzu. Temperatura otoczenia powinna wynosić od -15 do +40 °C, a wysokość nie powinna przekraczać 1000 metrów.

Co zrobić, jeśli bezpiecznik przepali się?

Odłącz urządzenie, wyjmij uszkodzony bezpiecznik i wymień go na bezpiecznik o tym samym parametrze dostarczony w opakowaniu. Jeśli problem będzie się powtarzał, sprawdź obciążenie lub skontaktuj się z serwisem.

Jaka jest gwarancja na ten regulator?

Gwarancji udziela Vevor. Aby uzyskać więcej informacji, zapoznaj się z elektronicznym certyfikatem gwarancyjnym na www.vevor.com/support lub skontaktuj się ze sprzedawcą.

INSTRUKCJA OBSŁUGI TDGC2-2000VA Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

Skontaktuj się z regulatorem napięcia Instrukcja obsługi

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musuważnie przeczytać instrukcję obsługi.
	To urządzenie jest zgodne z częścią 15 przepisów FCC. Dzia podlega następującym dwóm warunkom: (1) to urządzenie nie powodować szkodliwych zakłóceń oraz (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, mogą powodować niepożądane działanie.
	Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19 Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzu razem ze zwykłymi odpadami domowymi, lecz należy je oddać punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

• Podstawowa zasada: regulator jest transformatorem samosprzęgającym, którego stosunek przekładni może być korygowany w sposób ciągły. Osie główne współpracują z ramą szczotki, gdy szczotka regulatora powraca do pokrętła ręcznego. Stosunek przekładni można zmieniać w sposób ciągły, gdy suwak ma szlifowaną powierzchnię cewki, tak że napięcie wyjściowe reguluje się płynnie od zera do maksimum.
• Główna konstrukcja: Produkt jest jednofazowym regulatorem napięcia o mocy 0 kVA \~ 3 kVA.

Struktura napięcia. Cewka na górnej powierzchni ma pewną szeroką, gładką powierzchnię zamocowaną na podstawie FRP, a kontaktowa szczotka węglowa jest ściśle dopasowana do powierzchni szlifierskiej pod działaniem naprężenia sprężyny. Szczotka węglowa z napędem ręcznym reguluje napięcie na powierzchni szlifierskiej z drutu emaliowanego, a standardowy regulator produktu jest pionowy z bezpieczną osłoną wentylacyjną na zewnątrz.

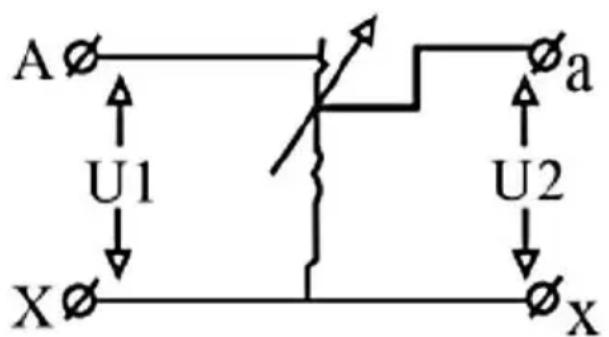

- Zestaw cewek regulatora napięcia jest podłączony jak pokazano na rysunku 1.

1. U1 to napięcie wejściowe (V) 2. U2 to napięcie wyjściowe (V)

3. to kołek ze szczotkami węglowymi

- Zmienna szczotka węglowa jest podłączona do końca a U2, a napięcie wyjściowe U2 staje się niższe, gdy szczotka węglowa przesuwa się do końca X, a napięcie wyjściowe U2 staje się wyższe, gdy szczotka węglowa przesuwa się do końca a.

Ostrzeżenie: U1 to wejście zasilania, a U2 to moc wyjściowa, a dwóch zestawów zacisków nie można odwrócić, w przeciwnym razie sprzęt zostanie uszkodzony.

Regulacja kontaktowa nie ma wpływu na fale. Przenośny rozmiar, lekkość, wysoka wydajność, wygoda użytkowania, niezawodność i trwałość w ruchu, może być szeroko stosowana w gałęziach przemysłu (takich jak maszyny przemysłu chemicznego, instrumenty i wygląd metalurgii, produkcja maszyn, przemysł lekki), eksperymenty naukowe, obiekty użyteczności publicznej i sprzęt gospodarstwa domowego do realizacji celów regulacji napięcia, temperatury, regulacji oświetlenia, sterowania mocą itp.

SPECYFIKACJE

●Rynek północnoamerykański.

Model	pojemność wyjściowa (KVA)	Napięcie wejściowe (V)	Napięcie wyjściowe (V)	Maksymalny prąd wyjściowy (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Uwaga: Maksymalny prąd na wyjściu nie może przekraczać maksymalnego prądu wskazanego w tabeli odwoławczej, w przeciwnym razie urządzenie ulegnie uszkodzeniu.

●Rynki europejskie i australijskie.

Model	pojemność wyjściowa (KVA)	Napięcie wejściowe (V)	Napięcie wyjściowe (V)	Maksymalny prąd wyjściowy (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Uwaga: Maksymalny prąd na wyjściu nie może przekraczać maksymalnego prądu wskazanego w tabeli odwoławczej, w przeciwnym razie urządzenie ulegnie uszkodzeniu.

WARUNKI EKSPLOATACJI

- Średnia temperatura otoczenia wynosi od +40 stopni Celsjusza do -1 stopnia Celsjusza.

- Reduktora ciśnienia nie należy instalować wyżej niż 1000 m nad poziomem morza, wilgotność względna powietrza 90%.

- Rodzaj fali napięcia zasilania to fala sinusoidalna.

- Należy go używać w środowisku wolnym od materiałów wybuchowych, żrących substancji, takich jak gaz, dym, zanieczyszczenia chemiczne i wydzieliny pyłowe.

- Miejsce użytkowania nie powinno być narażone na silne wibracje i zanurzenie.

- Nie wolno używać równolegle dwóch lub więcej urządzeń.

- Podczas stosowania w specjalnych warunkach, które nie spełniają powyższych

warunków, prosimy o kontakt z naszym działem obsługi klienta.

Notatka:

- Ten produkt ma wbudowany wyłącznik zabezpieczający przed temperaturą. Gdy temperatura wewnętrzna urządzenia przekroczy około 100 stopni Celsjusza, urządzenie automatycznie wyłączy napięcie wyjściowe, a napięcie wyjściowe zostanie automatycznie przywrócone, gdy temperatura wewnętrzna urządzenia spadnie poniżej około 85 stopni Celsjusza.

- Gdy urządzenie automatycznie wyłączy wyjście podczas użytkowania, proszę sprawdzić, czy używany prąd nie przekroczył prądu znamionowego maszyny, w przeciwnym razie maszyna będzie zawsze w cyklu automatycznego wyłączania i automatycznego uruchamiania.

- Większość maszyn jest wyposażona w zabezpieczenia przed przeciążeniem. Gdy są używane nieprawidłowo, zabezpieczenie przeciążeniowe automatycznie wyskoczy i wyłączy napięcie wyjściowe. W tym momencie należy sprawdzić, czy obciążenie nie jest zwarte, czy prąd znamionowy nie jest poważnie przekroczony, a po potwierdzeniu, że jest prawidłowy, można nacisnąć przycisk reset ręcznie, aby włączyć zabezpieczenie przed przeciążeniem, a urządzenie wznowi pracę.

- Podczas użytkowania urządzenie nagle przestaje działać i resetuje się przeciążenie.

Protector poczekał, aż temperatura urządzenia spadnie, a urządzenie nadal nie może normalnie działać, w tym momencie należy wyjąć aktualny bezpiecznik z urządzenia i wymienić aktualny bezpiecznik w urządzeniu na bezpiecznik dołączony w opakowaniu.

KONSERWACJA I UTRZYMANIE

• Podczas normalnej pracy należy regularnie sprawdzać regulator za pomocą szczotki węglowej i upewnić się, że szczotka i części stykowe nie są szersze niż szerokość dwóch drutów.
• Podłącz przewód uziemiający do obudowy urządzenia. Kiedy skończysz, obróć wskazówkę pokrętła do pozycji „zero” i odetnij zasilanie.

LISTA AKCESORIÓW

11. Instrukcja obsługi * 1 12. Bezpieczniki prądowe * 4

Ostrzeżenie:

To urządzenie jest urządzeniem pod wysokim napięciem, dlatego w żadnym wypadku nie należy go demontować, aby uniknąć niebezpieczeństwa. Jeśli po awarii urządzenia nie można go ponownie uruchomić zewnętrznie, skontaktuj się ze sprzedawcą, aby sobie z tym poradzić.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Techniczny Certyfikat wsparcia i e-gwarancji
