Produkttyp	Variabel spänningsregulator
Varumärke	Vevor
Modell	TDGC2-3000VA
Utgångskapacitet	3 KVA
Inspänning (Nordamerika)	120 V AC
Inspänning (Europa/Australien)	230 V AC
Utgångsspänning (Nordamerika)	0-130 V AC (justerbar)
Utgångsspänning (Europa/Australien)	0-300 V AC (justerbar)
Maximal utström (Nordamerika)	23 A
Maximal utström (Europa/Australien)	10 A
Transformator typ	Autotransformator med kolborste
Termiskt skydd	Utlösning vid ~100°C, återställning vid ~85°C
Överbelastningsskydd	Återställbart överbelastningsskydd
Mått (ca.)	250 x 200 x 200 mm
Vikt (ca.)	5,5 kg
Arbetstemperatur	-15°C till +40°C
Max relativ luftfuktighet	90%
Max höjd	1000 m
Underhåll	Regelbunden kontroll av kolborstar och rengöring med torr trasa
Säkerhet	Jordning obligatorisk, demontera inte, använd inte parallellt
Medföljande tillbehör	4 säkringar, bruksanvisning

Vanliga frågor - TDGC2-3000VA Vevor

Vilken typ av eluttag behövs?

Det beror på versionen: för Nordamerika, inspänning 120 V med NEMA 5-15-kontakt; för Europa/Australien, spänning 230 V med Schuko eller motsvarande. Kontrollera enhetens etikett. Blanda aldrig ingång och utgång.

Kan jag använda denna enhet kontinuerligt med full belastning?

Ja, men inom specifikationernas gränser. Överskrid inte maximal utström (23 A för 120 V, 10 A för 230 V). Långvarig användning vid full belastning kan utlösa det inbyggda termiska skyddet.

Vad gör jag om utgången stängs av automatiskt?

Det kan bero på en överbelastning eller hög innetemperatur. Kontrollera att strömmen inte överskrider märkvärdet. Om termoskyddet har löst ut, vänta tills enheten svalnat (cirka 85°C) så att den återställs automatiskt. Om överbelastningsskyddet har löst ut, tryck på återställningsknappen efter att ha kontrollerat att det inte finns någon kortslutning.

Hur justerar jag utgångsspänningen?

Vrid på regulatorns ratt. Genom att vrida åt ena hållet ökar spänningen; åt andra hållet minskar den. Justeringsområdet är 0 till 130 V (NA-modell) eller 0 till 300 V (EU/AU-modell).

Vad är livslängden på kolborstarna?

Den varierar beroende på användning. Inspektera borstarna regelbundet: de måste bytas när kontaktytan överstiger två trådars bredd. Rådfråga en fackman för byte.

Kan jag koppla flera regulatorer parallellt?

Nej, det är förbjudet. Parallell användning kan skada enheterna. Varje regulator måste användas ensam på sin krets.

Hur byter jag en säkring?

Koppla först bort enheten. Ta bort den defekta säkringen och sätt i en ersättningssäkring som medföljer i förpackningen. Använd endast säkringar med samma märkström. Sätt på enheten igen.

Är enheten skyddad mot kortslutning?

Ja, tack vare ett återställbart överbelastningsskydd. Vid kortslutning bryter skyddet utgången. Efter att ha åtgärdat problemet, tryck på återställningsknappen för att återställa funktionen.

Var ska enheten installeras?

Placera den på en torr, välventilerad plats, skyddad från damm, korrosiva gaser och vibrationer. Utsätt inte för regn eller nedsänkning. Följ en höjd under 1000 m och en omgivningstemperatur mellan -15°C och +40°C.

Hur rengör jag enheten?

Koppla bort enheten före rengöring. Använd en torr, mjuk trasa för att torka av utsidan. Använd aldrig vatten, lösningsmedel eller slipande rengöringsmedel. Se till att ventilationsöppningarna inte är blockerade.

BRUKSANVISNING TDGC2-3000VA Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Kontakta spänningsregulatorn Instruktionsmanual

MODELL: TDGC2-500VA/TDGC2-1000VA TDGC2-2000VA/TDGC2-3000VA

	Varning - För att minska risken för skada måste användaren instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften är före följande två villkor: (1) Den här enheten får inte orsaka skad störningar och (2) den här enheten måste acceptera alla mott störningar, inklusive störningar som kan orsaka oönskad funktion
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta g produkten och alla tillbehör märkta med denna symbol. Produk märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater

- Grundprincip: Regulatorn är en självkopplande transformator vars cirkelförhållande kan justeras ständigt. Huvudaxlarna verkar på borstramen när regulatorborsten återkommer till handhjulet. Cirkelförhållandet kan ändras kontinuerligt när man glider med slipytan på spolen så att utspänningen justeras från noll till max smidigt.

- Huvudstruktur: Produkten är enfas 0,5KVA\~3KVA justerbar spänningsstruktur. Spolen på den övre ytan har en viss bred slät yta fixerad på FRP-basen, och kontaktkolborsten är nära matchad med slipytan under inverkan av fjäderspänning. Den handhjulsdrivna kolborsten reglerar spänningen på den emaljerade trådslipytan, och standardproduktregulatorn är vertikal med ett säkerhetsventilationslock på utsidan.

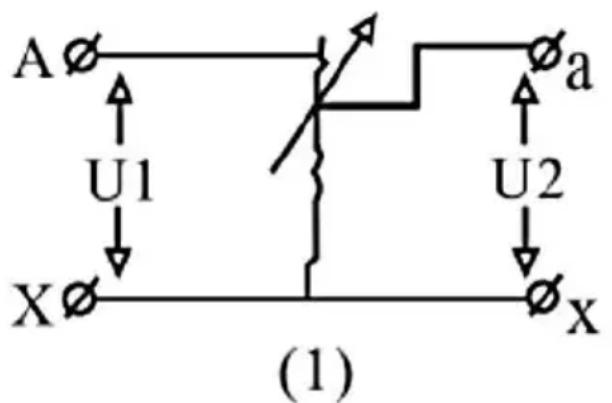

- Spänningsregulatorspolen är ansluten som visas i figur 1.

1. U1 är ingångsspänningen (V)

2. U2 är utspänningen (V)

1. Var noga med att kontakta kolborstarna

- Den variabla kolborsten är ansluten till a-änden av U2, och utspänningen för U2 blir lägre när kolborsten rör sig till X-änden, och utspänningen för U2 blir högre när kolborsten flyttas till a-änden.

Varning: U1 är strömingången och U2 är strömutgången, och de två uppsättningarna av terminaler kan inte vändas, annars kommer utrustningen att skadas.

Kontaktregulatorer saknar inte trohet i vågor. Bärbar storlek, lätt, hög effektivitet, bekvämlighet att använda, tillförlitlighet och hållbarhet i rörelsen. Den kan användas i stor utsträckning i industrier (som kemisk industrimaskin, metallurgi, instrument & utseende, maskintillverkning, lättindustri), vetenskapliga experiment, offentliga anläggningar och hushållsapparater för att förverkliga målen med spänningsreglering, temperatur, ljusreglering, effektkontroll, etc.

SPECIFIKATIONER

● Nordamerikanska marknaden.

Modell	kapacitet (KVA)	Inspänning (V)	Utspänning (V)	Max.utgångsström (A)
TDGC2-500VA	0,5	120	0-130	3.8
TDGC2-1000VA	1	120	0-130	7.6
TDGC2-2000VA	2	120	0-130	15
TDGC2-3000VA	3	120	0-130	23

Varning: Den maximala strömmen vid utgången får inte överstiga den maximala strömmen som anges i tabellen ovan, annars kommer enheten att skadas.

- europeiska och australiensiska marknader.

Modell	kapacitet (KVA)	Inspänning (V)	Utspänning (V)	Max.utgångsström (A)
TDGC2-500VA	0,5	230	0-300	1.6
TDGC2-1000VA	1	230	0-300	3.3
TDGC2-2000VA	2	230	0-300	6.6
TDGC2-3000VA	3	230	0-300	10

Varning: Den maximala strömmen vid utgången får inte överstiga den maximala ström som anges i specifikationstabellen, annars kommer enheten att skadas.

DRIFTSFÖRHÅLLANDEN

• Den genomsnittliga omgivningstemperaturen är +40 grader Celsius till -15 grader Celsius.
• Tryckregulatorn bör inte installeras mer än 1000 m ovanför havsnivån, vid 90 % relativ luftfuktighet.
• Strömförsörjningsspänningens vågform är en sinusvåg.
• Den ska användas i en miljö fri från explosiva och frätande ämnen, såsom gas, rök, kemisk smuts och dammutsläpp.
• Användningsplatsen bör vara fri från kraftiga vibrationer och vatten nedsänkning.
• Två eller flera enheter får inte användas parallellt.
• Vid användning under speciella förhållanden som inte uppfyller ovanstående villkor, vänligen kontakta vår kundtjänst.

Notera:

• Denna produkt har en inbyggd temperaturskyddsbrytare. När maskinens inre temperatur överstiger cirka 100 grader Celsius, kommer maskinen automatiskt att stänga av spänningsutgången, och spänningsutgången återställs automatiskt när maskinens inre temperatur är lägre än cirka 85 grader Celsius.
• När maskinen automatiskt stänger av utgången under användning, vänligen

kontrollera om den använda strömmen har överskridit maskinens märkström, annars kommer maskinen alltid att vara i cykeln med automatisk avstängning och automatisk start.

- De flesta av maskinerna är utrustade med överbelastningsskydd när de används

felaktigt kommer överbelastningsskyddet automatiskt att hoppa ut och stänga av spänningsutgången. Vid denna tidpunkt, kontrollera om belastningen är kortsluten eller om strömmen är allvarligt överskattad. Efter att ha bekräftat att det är korrekt kan du trycka på återställningsknappen.

överbelastningsskyddet för hand, så kommer utrustningen att börja fungera igen.

• Vid användning slutar enheten plötsligt att fungera och återställningen överbelastas skyddet har väntat på att enhetens temperatur ska sjunka, och enheten kan fortfarande inte fungera normalt. För närvarande, ta ut den nuvarande säkringen på enheten och byt ut den nuvarande säkringen med säkringen som sitter i förpackningen.

SKÖTSEL OCH UNDERHÅLL

●Under normal drift bör regulatorn kontrolleras regelbundet med en kolborste och se till att borsten och kontaktdelen inte blir mer än breda av två trådar.

- Anslut jordledningen till enhetens hölje. När du är klar med användningen, vrid rattens pekare till "noll"-läget och stäng av strömmen.

TILLBEHÖRSLISTA

15.Bruksanvisning * 1

16.Aktuella säkringar * 4

Varning:

Denna utrustning är en högspänningsutrustning, försök inte ta isär denna utrustning när som helst för att undvika fara. Om enheten inte startas om externt efter att enheten har misslyckats, kontakta din återförsäljare för att hantera det.
