Type de produit	Traceur de découpe professionnel
Marque	Vevor
Modèle	SK-870L
Largeur de découpe maximale	870 mm (34,25 pouces)
Largeur d'alimentation maximale	870 mm
Épaisseur de coupe maximale	≤ 1 mm
Vitesse de coupe	20 à 600 mm/s
Pression de coupe	20 à 50 gf
Précision de découpe	± 0,1 mm
Résolution	0,0245 mm/pas
Interfaces	USB, U-DISK, port série (COM)
Alimentation	AC 85-264 V, 50/60 Hz
Affichage	Écran LCD
Langue de l'interface	Chinois, Anglais
Fonction de recoupe	Oui
Réglage de la vitesse en temps réel	Oui
Format de fichier supporté	HPGL
Logiciel inclus	SignMaster CUT (Windows et Mac)
Accessoires fournis	Câble d'alimentation, câble USB, lame, porte-lame, porte-stylo, porte-couteau à empreinte, pilote USB, logiciel
Sécurité	Ne pas toucher la lame ; utiliser uniquement l'adaptateur fourni ; débrancher lors d'un orage
Entretien	Nettoyer régulièrement les résidus ; ne pas insérer d'objets métalliques ou de liquides

FOIRE AUX QUESTIONS - SK-870L Vevor

Comment installer la lame sur le traceur ?

Assemblez la lame dans le porte-lame. Desserrez l'écrou de réglage, ajustez la longueur de la pointe en fonction de l'épaisseur du matériau, puis resserrez. La pointe doit dépasser juste assez pour couper sans endommager le support.

Comment connecter le traceur à un ordinateur Windows ?

Téléchargez le logiciel SignMaster CUT depuis le lien fourni avec le code d'activation. Installez le logiciel après avoir désactivé l'antivirus. Connectez le traceur via USB, puis dans le logiciel, sélectionnez le modèle SK-870L et le port USB direct.

Que faire si la découpe n'est pas précise ?

Vérifiez d'abord que la lame est correctement installée et que la pointe n'est pas émoussée. Ensuite, dans le menu des paramètres utilisateur, ajustez les valeurs de décalage des axes X et Y (PointX, PointY) pour chaque lame. Utilisez la fonction de correction automatique si nécessaire.

Puis-je utiliser un autre adaptateur secteur ?

Non, utilisez uniquement l'adaptateur fourni avec le traceur. L'utilisation d'un adaptateur incorrect peut provoquer un choc électrique, un incendie ou endommager la machine.

Comment changer la lame ?

Appuyez sur la tige de pression pour libérer la lame usée, puis retirez-la. Insérez une nouvelle lame dans le porte-lame. Ne touchez jamais la pointe avec les doigts pour éviter les blessures et préserver le tranchant.

Pourquoi le traceur ne coupe-t-il pas après plusieurs essais ?

Vérifiez que l'interrupteur d'alimentation est allumé et que le câble d'alimentation est branché. Assurez-vous que le matériau est correctement chargé et que la pression et la vitesse sont adaptées. Si le problème persiste, redémarrez le traceur après 5 secondes d'arrêt.

Comment régler la vitesse et la pression de coupe ?

Sur le panneau de commande, utilisez les boutons P1 et P2 pour ajuster respectivement la vitesse (mm/s) et la pression (gf) de la lame gauche et droite. Les valeurs recommandées varient selon le matériau : plus le matériau est épais, plus la pression doit être élevée.

Le traceur ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien connecté et que la prise est alimentée. Contrôlez le fusible situé près de la prise de courant ; s'il est grillé, remplacez-le par un fusible de même valeur. Si le problème persiste, contactez le support technique.

Comment nettoyer le traceur ?

Débranchez le traceur. Utilisez un chiffon doux et sec pour enlever la poussière et les résidus de coupe. Ne versez aucun liquide à l'intérieur. Nettoyez régulièrement les rouleaux d'alimentation et le guide-rail.

Que signifie le code d'activation sur l'autocollant du réfrigérateur ?

Le code d'activation (PSN) est nécessaire pour télécharger le logiciel SignMaster CUT. Il se trouve sur un autocollant à l'intérieur de la boîte, souvent sur un support ressemblant à un réfrigérateur. Saisissez ce code sur le site de téléchargement pour obtenir le logiciel.

MODE D'EMPLOI SK-870L Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Contenu

.Précautions....2

. Introduction aux parties principales....3

. Paramètres techniques....4-5

. Description des boutons de commande et instructions d'utilisation....6

. Ensemble de lames....7-9

. Installation du logiciel et du pilote....10-12

. Connexion du logiciel et de la machine....13-16

.Précautions

1. Le matériau de protection doit être retiré avant d'allumer le traceur de découpe.
2. Vérifiez l'étiquette au dos du traceur pour confirmer que la puissance nominale la tension requise par le traceur correspond à la tension de la base d'alimentation.
3. Assurez-vous d'abord que l'interrupteur d'alimentation est éteint, puis branchez l'alimentation dans une prise de courant reliée à la terre.
4. Veuillez ne pas toucher le cordon d'alimentation avec les mains mouillées pour éviter tout choc électrique.
5. Veuillez utiliser uniquement le cordon d'alimentation, le câble de données fourni avec ce produit, ou remplacements approuvés par le fabricant.
6. Veuillez ne pas laisser tomber d'objets métalliques ni de liquides dans la machirévit pour mauvais fonctionnement.
7. Après l'arrêt, vous devez attendre encore 5 secondes pour rallumer la découpe traceur à nouveau, sinon cela endommagera le traceur de découpe.
8. En cas d'orage, mettez l'interrupteur d'alimentation sur OFF et débranchez le cordon d'alimentation.
9. Veuillez ne pas modifier en privé les composants du fabricant.
10. Le fabricant se réserve le droit de modifier les spécifications du produit sans préavis. préavis.
11. Le fabricant n'assume que les obligations légales du produit lui-même vendu aux utilisateurs, et ne supporte pas d'autres pertes causées par le dysfonctionnement du produits.
12. Sans l'autorisation de notre société, aucune partie de ce manuel ne peut être copiée ou transmis sous n'importe quel nom.
13. Veuillez utiliser l'adaptateur fourni avec ce produit. N'utilisez aucun autre adaptateur. adaptateurs. L'utilisation d'un adaptateur de tension incorrect peut provoquer un choc électrique, risques d'incendie ou de dommages à la machine.

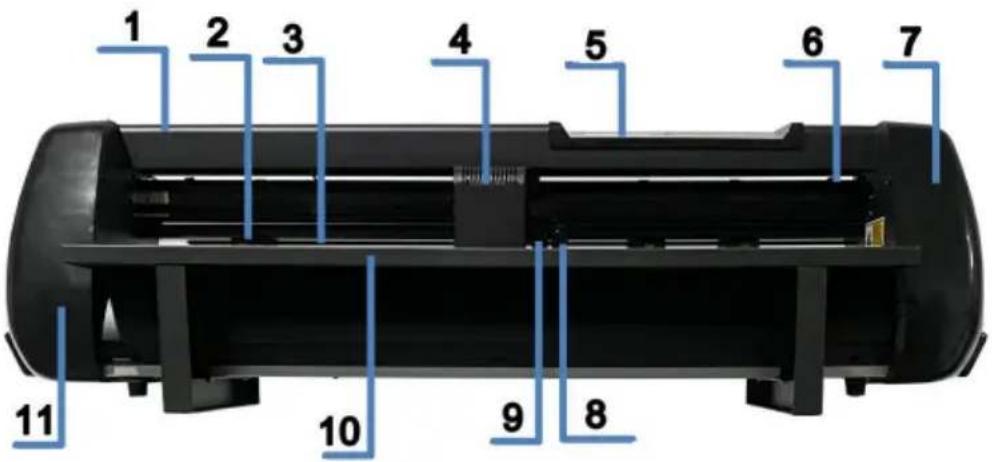

. Introduction aux partieprincipales

1 2 3 4 5 6 7 11 10 9 8

1. Couvercle du guide-rail	2. Kit de galet presseur
3. Rouleau d'alimentation du	4. Transport
papier 5. Panneau de	6. Interrupteur dééinitialisation
commande 7.	8. Porte-couteau droit
Couvercle droit 9. Porte-couteau gauche	10. Plateforme de travail
11. Le capogauche

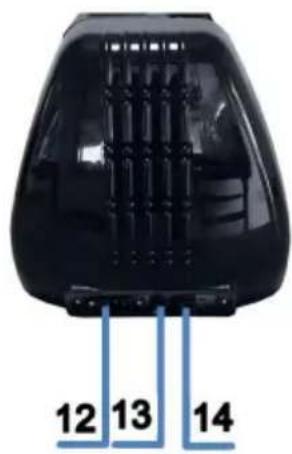

12 13 14

Côté gauche

15 16 17

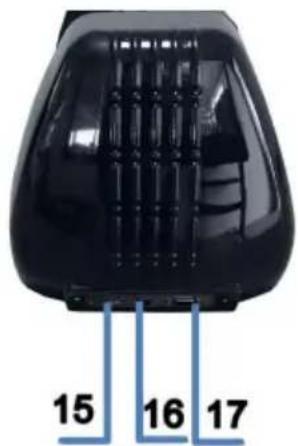

Côté droit

12. Prise de courant

13. Porte-fusible

14. L'interrupteur d'alimentation

15. Port de disque U

16. Port USB

17. port série

Porte-couteau à empreinte

. Paramètrestechniques

Article Modèle		SK-870LSK-720ISK-1350L
Largeur d'alimentation max.	28,3 pouces (720 mm)	34,25 pouces (870 mm) 53,15 pouces (1350 mm)
Largeur de coupe max.	23,6 pouces (600 mm)	29,5 pouces (750 mm) 48,4	pouces (123)
Épaisseur de coupe	≤1 mm
Vitesse/Pression	20-600 mm/s 20-50gf
Tampon	16 mois
écran LCD	CN/EN
Réglage de la vitesse en temps réel	Soutien
Interface	USB+U-DISK+COM
Fonction derecoupe	Soutien
Précision de la découpe	± 0,1 mm
Rapport de résolution	0,0245 mm/pas
Format de langue	HPGL
Tension	CA 85-264 V, 50/68Hz

Boîte d'accessoires

	Article	Quantité	Unité
1	Traceur de découpe	1	Ensemble
2	Câble d'alimentation	1	PC
3	Lame	1	Boîte
4	Porte-lame	1	PC
5	Porte-stylo	1	PC
6	Porte-couteau à empreinte	1	PC
7	câble USB	1	PC
8	pilote USB	1	PC
9	logiciel	1	...
Pour protéger la machine, utilisez uniquement les accessoires de cette boîte d'accessoires

.Description des boutons de commande et instructions d'utilisation

P1 est la fenêtre de vitesse et de

pression de la lamgauche

P1 On-line 600mm/S 130g

Origine

Origine

P2 est la bonne fenêtre de vitesse et de

pression de laame

Définir le rapport de démultiplication

de l'axe Y

User settings ScaleY 500.0

Définir l'interface de lumiènouge

User settings Laser

Fenêtre de correction automatique

User settings Detect Auto

Définir la valeur de décalage de l'axe

X de la lame droite

User settings PointX2 1200

HORS LIGNE

Définir Ialangue

User settings Language EN

Régler l'engrenage de l'axe X

rapport User settings ScaleX 502.0

Définir la valeur de décalage de l'axe X de la lameauche

Définir la valeur de décalage de l'axe Y de la lame gauche

User settings PointY -0770

Définir la valeur de décalage de l'axe Y de la lame droite

User settings PointY2 -0060

Afficher l'interface de version

User settings Ver:

. Ensemble deames

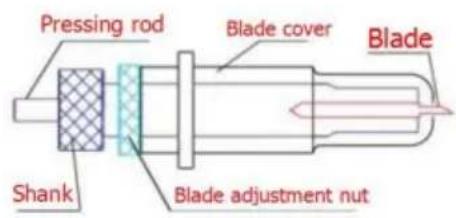

1. Assemblez la lame dans le support, voïdessous :

(Vue d'apparence)

(Vue éclatée)

1. Desserrez l'écrou de réglage de la lame et faites tourner la tige pour régler la longueur de la pointe de la lame exposée. Déterminez la longueur de la pointe en fonction de l'épaisseur de l matériel.

La pointe de la lame est trop longue

La pointe de la lame est trop courte

1. Appuyez sur la tige de pression pour changer de lame. Retiace la quand il est exposé.

Ne touchez pas la pointe de la lame avec le doigt, sinon votre doigt sera blessé et la pointe sera émoussé.

. 1. Téléchargement et installation du logiciel systéWindows

1. Ouvrez l'autocollant du réfrigérateur (photo 1), consultez le code d'activation ci-dessus (photo 2)

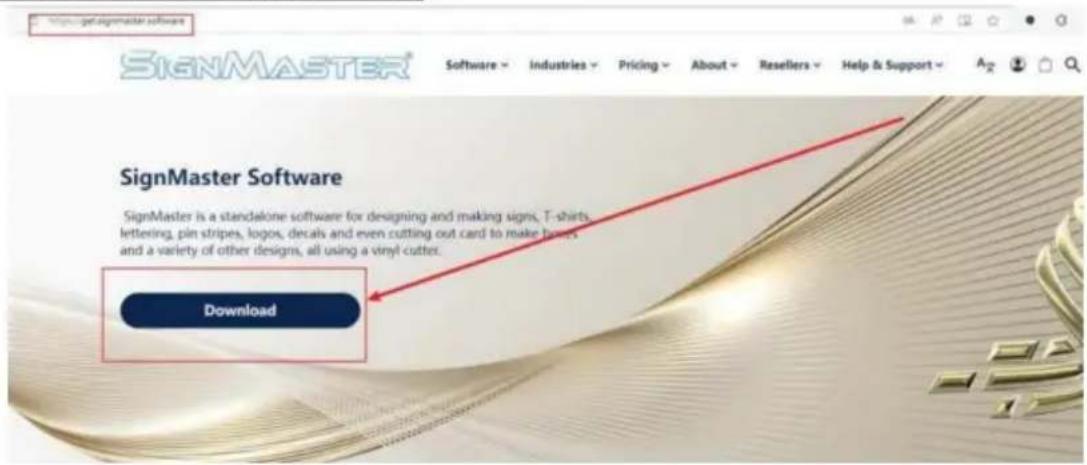

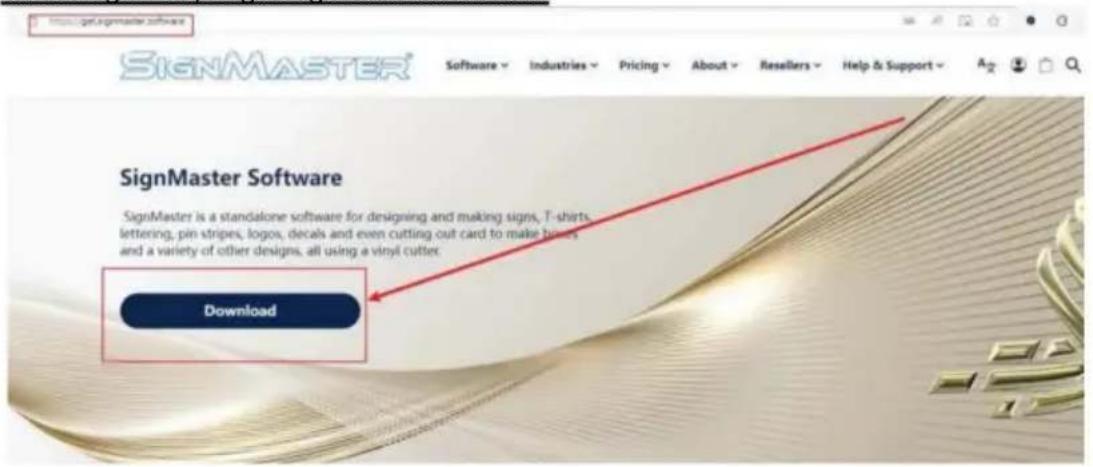

1. Ouvrez le lien de téléchargement ci-dessous et accédez au site Web officiel pour télécharger le logiciel.

Cliquez pour

télécharger https://get.signmaster.software/

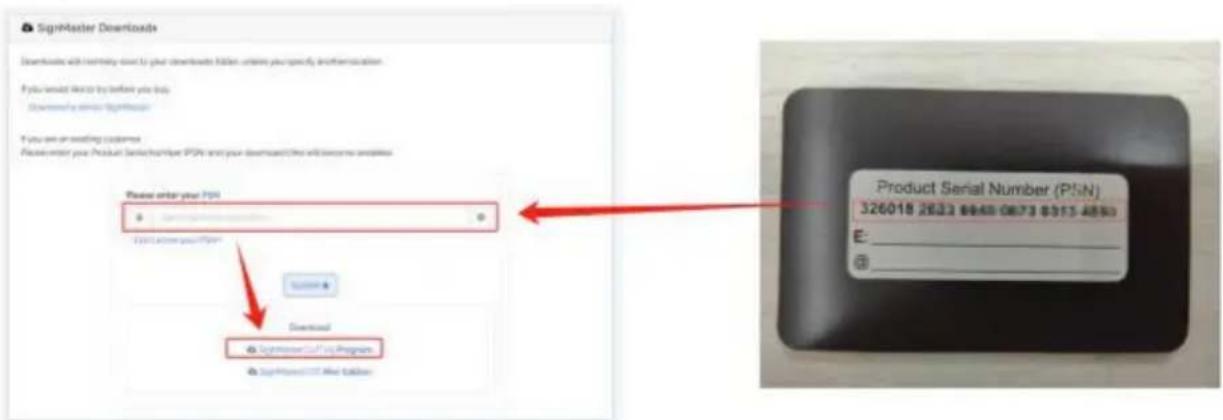

1. Le code d'activation PSN requis par le site Web est le code numérique situé au-dessus du poteau du réfrigérateur. (photo 4)

1. Une fois téléchargé, fermez tous les logiciels antivirus avant de l'installer. 4 photo

Double click

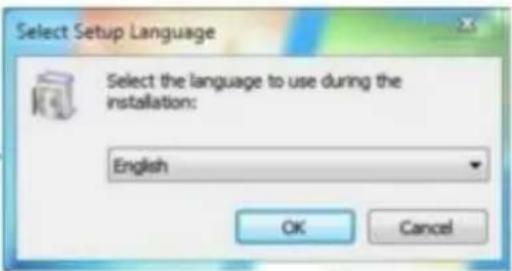

Select the language

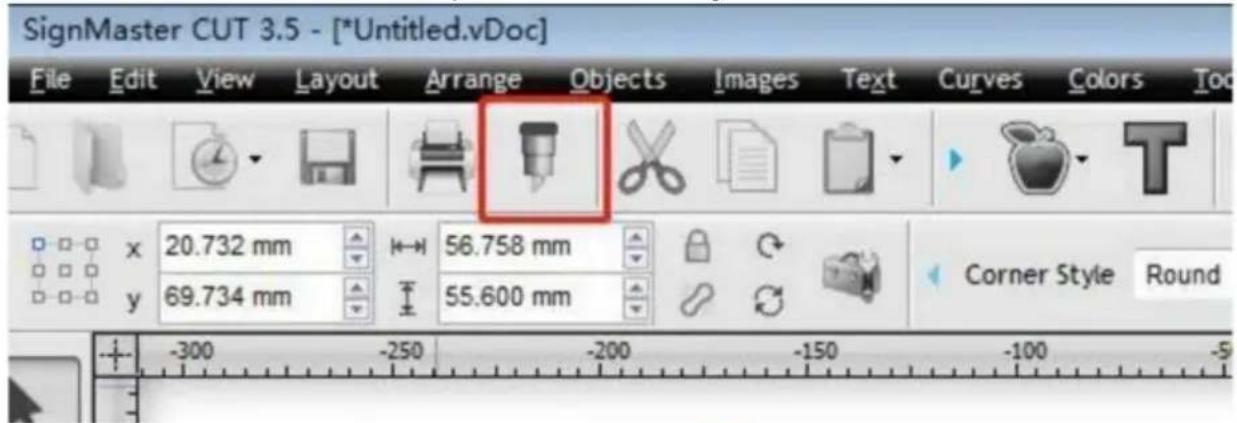

1. Connexion du logiciel et de la machine 1.Ouvrez le logiciel,

sélectionnez le contenu à découper et cliquez sur Envoyer au traceur de découpe. Cliquez

sur l'icône du couteau à découper dans la cauge

SignMaster CUT 3.5 - [*Untitled.vDoc] File Edit View Layout Arrange Objects Images Text Curves Colors Too x 20.732 mm 56.758 mm y 69.734 mm 55.600 mm Corner Style Round -300 -250 -200 -150 -100 -5

(photo 5-1)

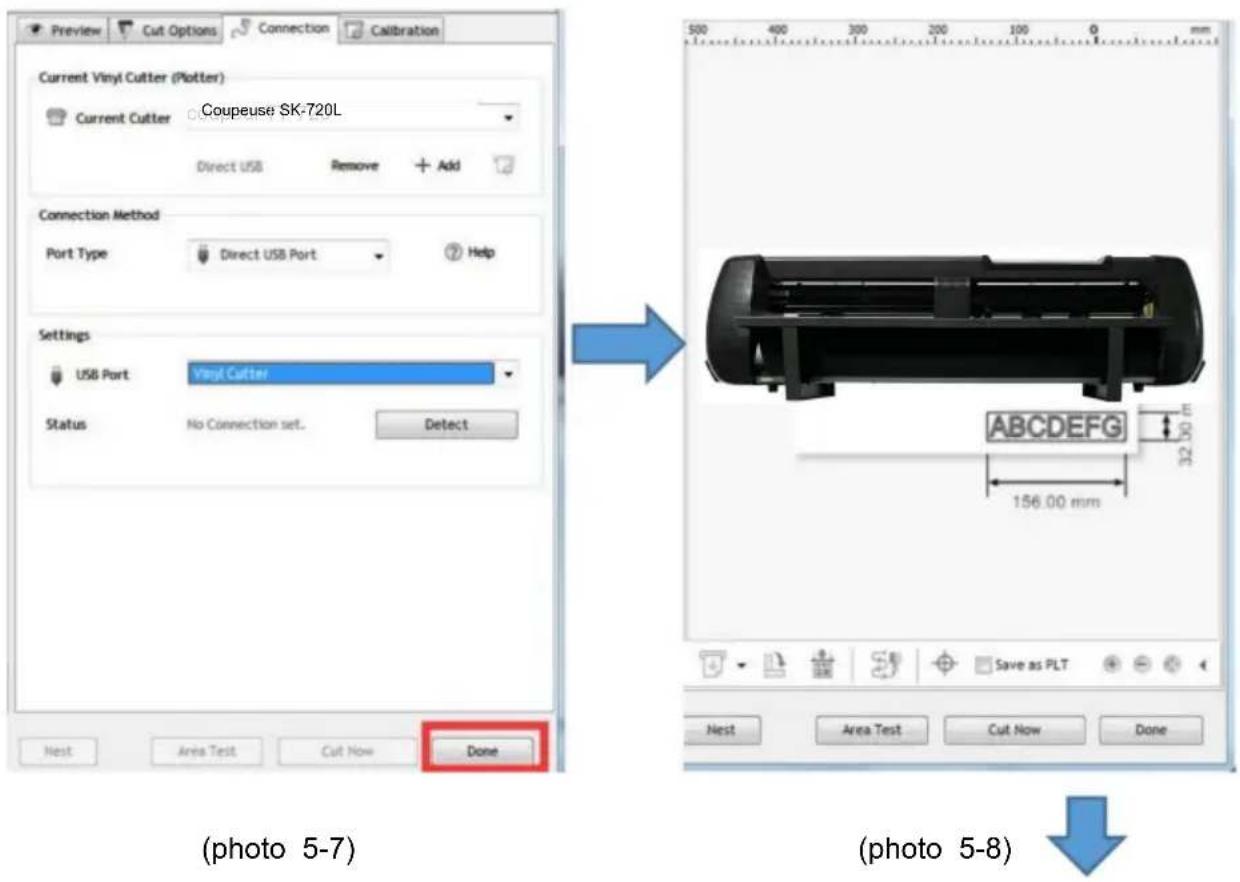

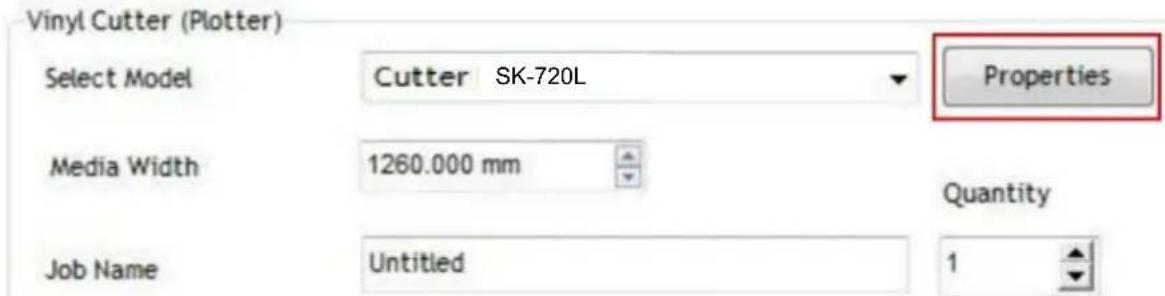

Cliquez sur lepropriétés

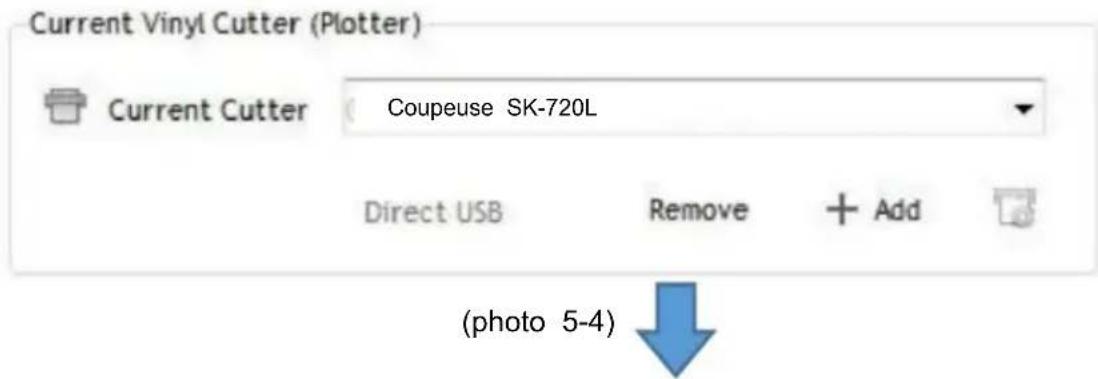

Sélectionnez le modèle de machine

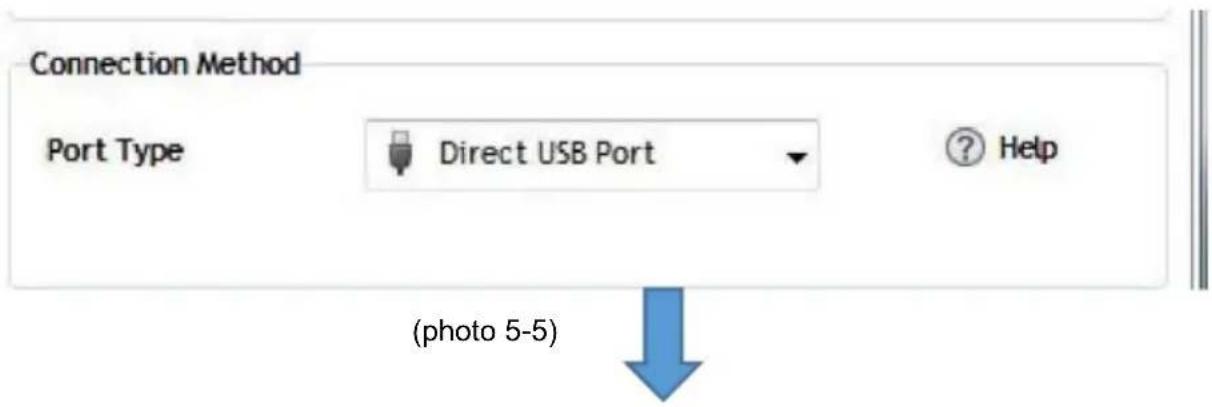

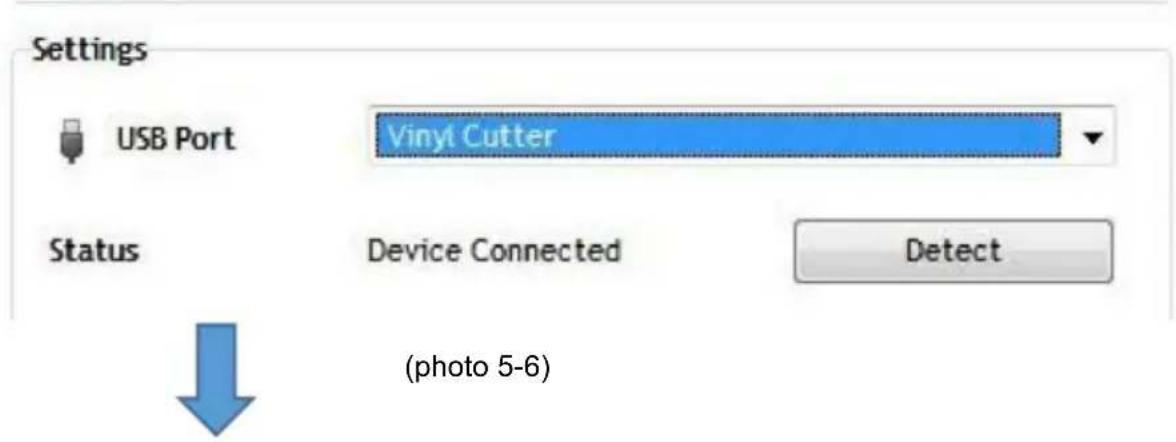

Sélectionnez le port USB direct

Sélectionnez le pilote dans la listéroulante

Cliquez sur Terminer

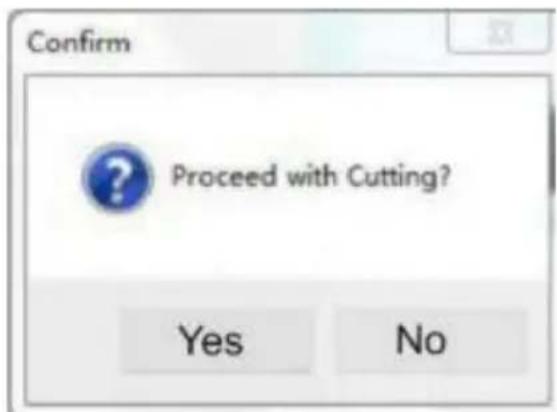

Cliquez sur couper maintenant

Cliquez sur coupermaintenant

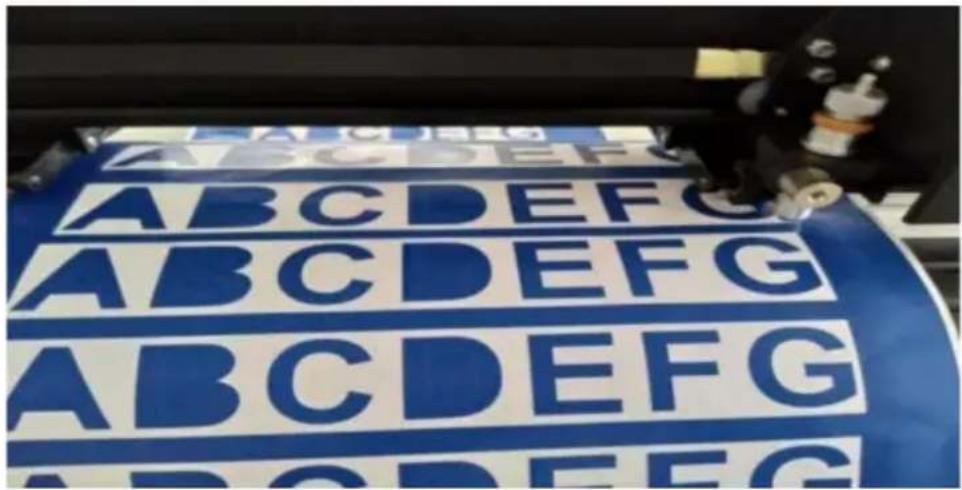

La sortie est terminée et le traceur de découpe est en trainpée

ABCDEFG ABCDEFG ABCDEFG ABCDEFG

(photo 5-10)

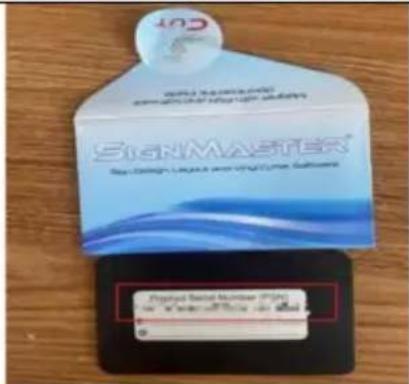

.1. Téléchargement et installation du logiciel système MAC 1. Ouvrez l'autocollant du réfrigérateur (photo 6), affichez le code d'activation ci-dessus (photo

SignMASTER® Buy: 100 gm, 50 gm, 200 gm, 300 gm, 400 gm, 500 gm, 600 gm, 700 gm, 800 gm, 900 gm, 1000 gm, 1100 gm, 1200 gm, 1300 gm, 1400 gm, 1500 gm, 1600 gm, 1700 gm, 1800 gm, 1900 gm, 2000 gm, 2100 gm, 2200 gm, 2300 gm, 2400 gm, 2500 gm, 2600 gm, 2700 gm, 2800 gm, 2900 gm, 3000 gm, 3100 gm, 3200 gm, 3300 gm, 3400 gm, 3500 gm, 3600 gm, 3700 gm, 3800 gm, 3900 gm, 4000 gm, 4100 gm, 4200 gm, 4300 gm, 4400 gm, 4500 gm, 4600 gm, 4700 gm, 4800 gm, 4900 gm, 5000 gm, 5100 gm, 5200 gm, 5300 gm, 5400 gm, 5500 gm, 5600 gm, 5700 gm, 5800 gm, 5900 gm, 6000 gm, 6100 gm, 6200 gm, 6300 gm, 6400 gm, 6500 gm, 6600 gm, 6700 gm, 6800 gm, 6900 gm, 7000 gm, 7100 gm, 7200 gm, 7300 gm, 7400 gm, 7500 gm, 7600 gm, 7700 gm, 7800 gm, 7900 gm, 8000 gm, 8100 gm, 8200 gm, 8300 gm, 8400 gm, 8500 gm, 8600 gm, 8700 gm, 8800 gm, 8900 gm, 9000 gm, 9100 gm, 9200 gm, 9300 gm, 9400 gm, 9500 gm, 9600 gm, 9700 gm, 9800 gm, 9900 gm, 1.1x1.15x1.2x1.25x1.3x1.35x1.4x1.45x1.5x1.55x1.6x1.65x1.7x1.75x1.8x1.85x1.9x1.95x1.95x2.1x2.15x2.2x2.25x2.3x2.35x2.4x2.45x2.5x2.55x2.6x2.65x2.7x2.75x2.8x2.85x2.9x2.95x3.1x3.15x3.2x3.25x3.3x3.35x3.4x3.45x3.5x3.55x3.6x3.65x3.7x3.75x3.8x3.85x3.9x3.95x4.1x4.15x4.2x4.25x4.3x4.35x4.4x4.45x4.5x4.55x4.6x4.65x4.7x4.75x4.8x4.85x4.9x4.95x5.1x5.15x5.2x5.25x5.3x5.35x5.4x5.45x5.5x5.55x5.6x5.65x5.7x5.75x6.1x6.15x6.2x6.25x6.3x6.35x6.4x6.45x6.5x6.55x6.6x6.65x6.7x6.75x6.8x6.85x7.

(photo 6) (photo 7)

Product Serial Number (PSN)

1. Ouvrez le lien de téléchargement ci-dessous et accédez au site Web officiel pour télécharger le logiciel.

Cliquez pour

télécharger https://get.signmaster.software/

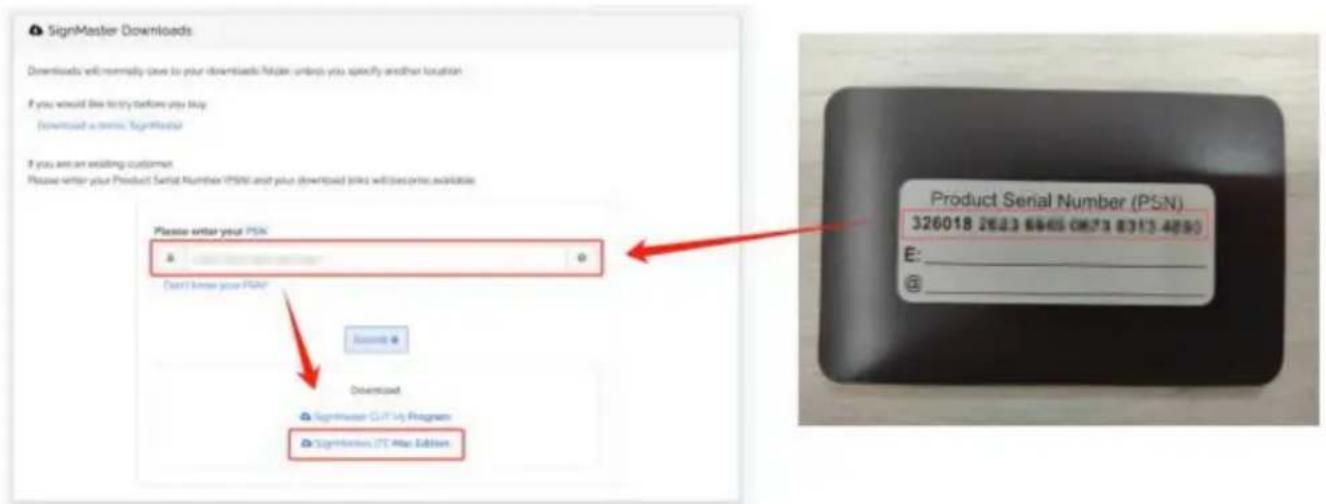

1. Le code d'activation PSN requis par le site Web est le code numérique situé au-dessus du poteau du réfrigérateur. (photo9)
